Как я Фишер делал.

[Чемберлен]

Да не считал я никак. Просто предположил реальные диаметры, судя по Вашим данным. Мой метод исключает всякие расчеты и мысли. Тупо меряете и мотаете.
Главное аккуратно.
Сделаете катушку этим проводом(не хотите делать генератор) измеряйте индуктивность, в том же месте, где и у своей катушки.
Когда все у вас заработает, посмотрите сопротивление. Будет немного отличаться, запишите на бумажечке, сделаете коррекцию на следующее изделие.

Нравится мне ваш метод))
Коррекцию чего? Допустим поймаю генрики до нуля, а сопротивление будет отличаться, как подкорректировать?

Ну и вопрос на тему TX - RX, еслм глядеть на катушку сверху - вниз, по ходу движения копача, то какая расположена справа а какая слева?

Сообщение отредактировано Чемберлен: Feb 16 2012, 23:01

[dmitryru]

Tx внутренний диаметр 20см - 0,45 -0,5мм для Тх лучше сопротивление чуть меньше только не больше




Rx внутренний диаметр 10см - 0,3мм ( сопротивление +-30%)



Сообщение отредактировано dmitryru: Feb 16 2012, 23:51

[Чемберлен]

Tx внутренний диаметр 20см  - 0,45 -0,5мм для Тх лучше сопротивление чуть меньше сопротивление только не больше

Rx внутренний диаметр 10см  - 0,3мм ( сопротивление +-30%)

т.е все сошлось? без кандеров катушки?
спасибо
я вижу ошибку внешняя имелось ввиду.

Мой случай Текнетикс дельта 4000 = 0,5 мм Тх и 0,25 Rх. а ларчик то просто открывается.

Сообщение отредактировано Чемберлен: Feb 16 2012, 23:52

[dmitryru]

т.е все сошлось? без кандеров катушки?
спасибо
я вижу ошибку внешняя имелось ввиду.

Берёшь оправы диаметром 10см и 20см и мотаешь на них провод

[Чемберлен]

Берёшь оправы диаметром 10см и 20см и мотаешь на них провод

У меня нет слов чтобы передать вам свою благодарность.
Спасибо. Во всем разобрался.

[Fuma]

Нравится мне ваш метод))
Коррекцию чего? Допустим поймаю генрики до нуля, а сопротивление будет отличаться, как подкорректировать?

Ну и вопрос на тему TX  - RX, еслм глядеть на катушку сверху - вниз, по ходу движения копача, то какая расположена справа а какая слева?

Ошибки по диаметру будут, если и рассчитывать. Тем более нужных диаметров для намотки вдруг не окажется. Катушка будет работать и с моими диаметрами, а учитывать, я же написал в следующем изделии, когда к Вам придет опыт.
Уменьшить сопротивление можно, включив последовательно обмотке резистор, это все можно посмотреть на живой катушке, когда она уже собрана. И определиться как ее доделать.

Обмотки без разницы.

[Чемберлен]

Все понятно, почитал тему, молодцы, все продумали.
У меня вопрос, если кабеля нет, кто что предпринимал, может разобраная витая пара в кембрике или сдвоеный двужильный обмотаный изолентой? Интересют какие появились новости на этом поприще?

Сообщение отредактировано Чемберлен: Feb 17 2012, 18:12

[SET]

Автор рисунка Serg 8808

А такой рисунок для катухи СЕФ на 75фишера никто случаем не может замастырить? Был бы очень признателен)))

[Andrey_Kharkov]

Зачем заново мастырить? Вот тут он есть:

http://www.reviewdetector.ru/index.php?sho...c=225264&st=240

И вообще, прочитайте внимательно ВСЮ тему, мы там подробно "мусолили" на тему катушек к F70/75

А вот тут приспособа для обмазки провода смолой/лаком (внизу страницы)

http://www.reviewdetector.ru/index.php?sho...c=225264&st=400

Сообщение отредактировано Andrey_Kharkov: Feb 18 2012, 12:09

[SET]

Зачем заново мастырить? Вот тут он есть:

http://www.reviewdetector.ru/index.php?sho...c=225264&st=240

И вообще, прочитайте внимательно ВСЮ тему, мы там подробно "мусолили" на тему катушек к F70/75

А вот тут приспособа для обмазки провода смолой/лаком (внизу страницы)

http://www.reviewdetector.ru/index.php?sho...c=225264&st=400

Это на штатную катуху схема или на SEF все то же самое? На SEF по моему нет обмотки компенсации. Мож конечно что путаю. Человек я темный)))

[Andrey_Kharkov]

Это на штатную катуху схема или на SEF все то же самое? На SEF по моему нет обмотки компенсации....

Это схема штатной катушки.
Гм, думаете SEF сводит катушки праведной молитвою и святым духом?

[Fuma]

Схема на ДД (SEF) будет та же самая, обмотки компенсации (Сх) там нет. Но и на схеме нарисована не обмотка а петля(трансформатор) для сведения баланса.
Эта петля может быть практически любой формы, и располагаться в любом удобном месте, если делать катушку самостоятельно.
Высокоомный резистор возможно предназначен для лучшего сведения датчика, но если Вы его не поставите, ничего глобально не изменится. С ним можно поэкспериментировать в момент сведения уже изготовленного датчика.

Сообщение отредактировано Fuma: Feb 18 2012, 13:52

[SET]

Схема на ДД (SEF) будет та же самая, обмотки компенсации (Сх) там нет. Но и на схеме нарисована не обмотка а петля(трансформатор) для сведения баланса.
Эта петля  может быть практически любой формы, и располагаться в любом удобном месте, если делать катушку самостоятельно.
Высокоомный резистор возможно предназначен для лучшего сведения датчика, но если Вы его не поставите, ничего глобально не изменится. С ним можно поэкспериментировать в момент сведения уже изготовленного датчика.

Спасибо за ответ. Я катуху раздербанил, теперь не могу сообразить что куда припаять. Завтра фотки выложу, мож кто чего подскажет.

[Andrey_Kharkov]

Ждём фоток. Очень любопытно. Вы SEF дербанили?

[SET]

Ждём фоток. Очень любопытно. Вы SEF дербанили?

Ага, зимой с тоски че только не придумаешь)))))))) Завтра вечером выложу.

[Чемберлен]

Господа, ткните пальцем где можно почитать о кабеле идущий от катухи к блоку?

[dmitryru]

Господа, ткните пальцем где можно почитать о кабеле идущий от катухи к блоку?

http://www.reviewdetector.ru/index.php?sho...dpost&p=2638330

[Чемберлен]

Не знаю где репутацию менять, поэтому только Спасибо.

[SET]

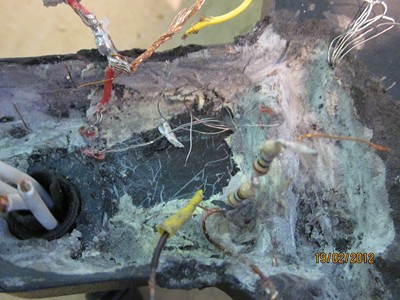

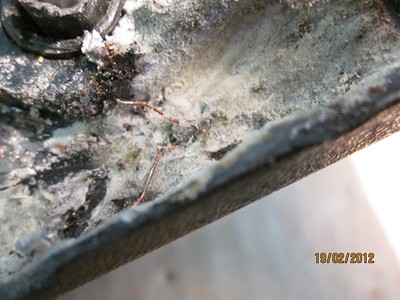

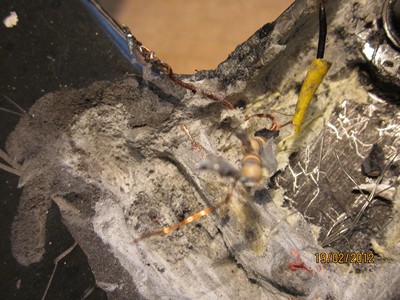

Фотки SEF выпотрошеной)))







Мне второй конец с Тх не найти было , но сегодня все обнаружилось)))

[SET]

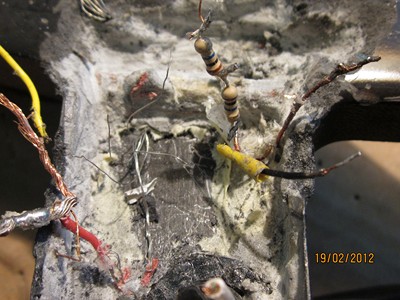

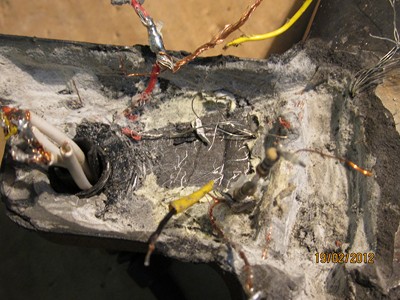

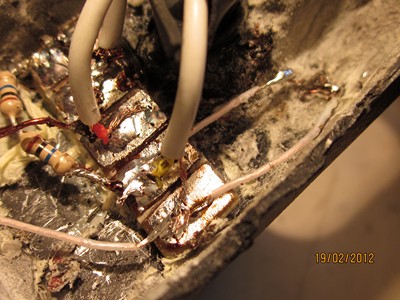

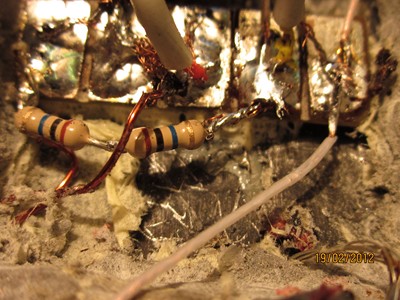

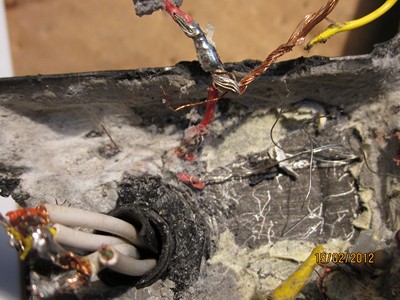

Вот так вот стало



Подскажите тугодуму на какой контакт экран катушки прицепить, на 1 или 5? Чет сомнения меня терзают)))
