Вопросы по настройке самодельных катушек

[dmitryru]

Я писал на 12-й странице.....


Амплитуду Tx посмотреть немогу, осцилограф пока не достал....

Ну а мультметр сколько показывает?

Тоже подумываю об осцилографе - может у GSL купить хотелось бы двухлучевой

[Fil721]

В частотозадающие схемы ( контур, генератор и т. п.), если нужны стабильные параметры, нужно ставить емкости пленка или керамика NPO, но такая керамика обычно бывает только СМД емкостях до 1000 пФ.

конденсаторы К10-43 .МП0 .диапозон емкостей широк

типа 1 (для использования в резонансных контурах и других цепях, где малые потери и высокая стабильность емкости имеют существенное значение);
у меня их хватает

Сообщение отредактировано Fil721: Jan 30 2012, 10:22

[dmitryru]

GSL

А это из каких книг вырезки?

http://www.reviewdetector.ru/index.php?sho...dpost&p=3174490

[dmitryru]

А что Вы скажете по поводу этой игрушки?

http://www.oscill.com/

Я думаю это Лохотрон - или я ошибаюсь?

[GSL]

GSL

А это из каких книг вырезки?

http://www.reviewdetector.ru/index.php?sho...dpost&p=3174490

Там же внижу штамп стоит Это справочник микросхем для источников питания.

[dmitryru]

Там же внижу штамп стоит    Это справочник микросхем для источников питания.

Нашёл Микросхемы для линейных источников питания и их применение

[dmitryru]

Хороший почин Fuma !
Могу тоже кое-что предложить, но только при встрече в Москве СВАО (без доставки).
осциллограф С1-73     - 2000руб.
частотомер Матеч        - 1500руб.

GSL а осциллограф С1-73 полностью укомплектован т.е. всё есть чтоб приступить сразу к работе: щуп, сетевой шнур итд?

Сообщение отредактировано dmitryru: Jan 31 2012, 13:00

[GSL]

GSL а осциллограф С1-73 полностью укомплектован т.е. всё есть чтоб приступить сразу к работе: щуп, сетевой шнур итд?

Пиши в личку. А так все рабочее.

[dmitryru]

Ток в Тх не измеряют "напрямую" . Нужно последовательно с LC поставить резистор 1 Ом и измерять на нем напряжение. Обычно смотрят осциллографом. Можно в принципе и мультиметром, но осциллографом точнее.
Полученое напряжение делим на сопротивление 1 Ом - получаем ток.
Если осциллографом то 2-й размах амплитуды делить на 2, мультиметр показывает действуещее значение - поэтому получим сразу а ма.
Например на 1оме:  2-е напряжение = 100 мВ, тогда ток в катушке  100/2= 50 мА.

А там будут амлитуды разные?

Сообщение отредактировано dmitryru: Feb 1 2012, 15:10

[GSL]

А там будут амлитуды разные?

Осциллографом можно измерить двойной размах напряжения обычно обозначают - Vpp.
Мультиметр измеряет выпрямленное напряжение - V . Поэтому "аплитуды" разные.

[dmitryru]

Ток в Тх не измеряют "напрямую" . Нужно последовательно с LC поставить резистор 1 Ом и измерять на нем напряжение. Обычно смотрят осциллографом. Можно в принципе и мультиметром, но осциллографом точнее.
Полученое напряжение делим на сопротивление 1 Ом - получаем ток.
Если осциллографом то 2-й размах амплитуды делить на 2, мультиметр показывает действуещее значение - поэтому получим сразу а ма.
Например на 1оме:  2-е напряжение = 100 мВ, тогда ток в катушке  100/2= 50 мА.

А если поставить 0,1 ом - большая погрешность будет?

И почему то при 9В и 60 мА прилично греется LM317 - может радиатор стоит увиличить?

[GSL]

1. А если поставить 0,1 ом - большая погрешность будет?

2. И почему то при 9В и 60 мА прилично греется LM317 - может радиатор стоит увиличить?

1. Погрешности не будет . На сопротивлении падает напряжение, измеряя которое можно узнать какой ток в контуре. Это не зависит от напряжения питания прибора и мало зависит от потребляемого тока. Например Ф1266 потребляемый ток от батареи 35 ма, ток контура порядка 100 ма. Еще пример питание в самодельном прибора Вератор 6в, но ток в контуре порядка 150-200ма.
От тока контура зависит поле которое излучает катушка. Чем больше ток контура, тем больше поле. Поэтому важно в передающей катушке использовать нужный провод. Если применить провод меньшего диаметра чем нужно, то активное сопротивление катушки будет больше и ток контура соотв. меньше. Меньше ток - меньше поле, ну и меньше глубина поиска.

2. Радиатор лишним не бывает.

Сообщение отредактировано GSL: Feb 9 2012, 10:05

[Fil721]

да у LM317 сильный нагрев . поэтому ее использую когда мне нужны не стандартные напряжения ...

[dmitryru]

1. Погрешности не будет . На сопротивлении падает напряжение, измеряя которое можно узнать какой ток в контуре. Это не зависит от напряжения питания прибора  и мало зависит от потребляемого тока. Например Ф1266 потребляемый ток от батареи 35 ма, ток контура порядка 100 ма.  Еще пример питание в самодельном прибора Вератор 6в, но ток в контуре порядка 150-200ма.
От тока контура зависит поле которое излучает катушка. Чем больше ток  контура, тем больше поле. Поэтому важно в передающей катушке использовать нужный провод. Если применить провод меньшего диаметра чем нужно, то активное  сопротивление катушки будет больше и ток контура соотв. меньше. Меньше ток - меньше поле, ну и меньше глубина поиска.

2. Радиатор лишним не бывает.

1. Получается что можно замерить ток в катушке и с резистором 10 ом и ток будет таким же - только амплитуда упадёт?

2. Он у меня и так с радиатором - думаю надо только радиатор покрупней или даже поставить радиатор с вентилятором?

[GSL]

1. Получается что можно замерить ток в катушке и с резистором 10 ом  и ток будет таким же - только амплитуда упадёт?

2. Он у меня и так с радиатором - думаю надо только радиатор покрупней или даже поставить радиатор с вентилятором?

1. В принципе, да. Но если сопротивление самой катушки 2 ом, то подсоединив резистор 10 ом задавим весь сигнал. Лучший вариант смотреть на резисторе 0.1 ом.
Если катушка напримере 30 ом (Тезоро и т.п.), то 1 ом не будет вносить никаких погрешностей.

2. Достаточно радиатор покрупней. Чуть теплая микосхема это нормально. Если рукой невозможно держать, то нужно другой радиатор или обдув.

[dmitryru]

Вчера помучил ЛМ317 по полной - правда с вентилятором



И что бы не засорять эту тему создал новую:

http://www.reviewdetector.ru/index.php?showtopic=287611

[Чемберлен]

Имеется катушка моно:
1-2 нога
сопротивление 22,3 ом
мндуктивность 8,87 мГн
2-3 нога
сопротивление 4,5 ом
индуктивность 920 мкГн

Вопрос:
В ДД катушке обмотки должны иметь такие-же параметры?

Сообщение отредактировано Чемберлен: Feb 15 2012, 20:52

[dmitryru]

Имеется катушка моно:
1-2 нога
  сопротивление 22,3 ом
  мндуктивность 8,87 мГн
2-3 нога
  сопротивление 4,5 ом
  индуктивность 920 мкГн

Вопрос:
В ДД катушке обмотки должны иметь такие-же параметры?

Да точно такие же

А что за прибор?

[GSL]

Имеется катушка моно:
1-2 нога
  сопротивление 22,3 ом
  мндуктивность 8,87 мГн
2-3 нога
  сопротивление 4,5 ом
  индуктивность 920 мкГн

Вопрос:
В ДД катушке обмотки должны иметь такие-же параметры?

Да. Особенно важно для Тх.

[Andrey_Kharkov]

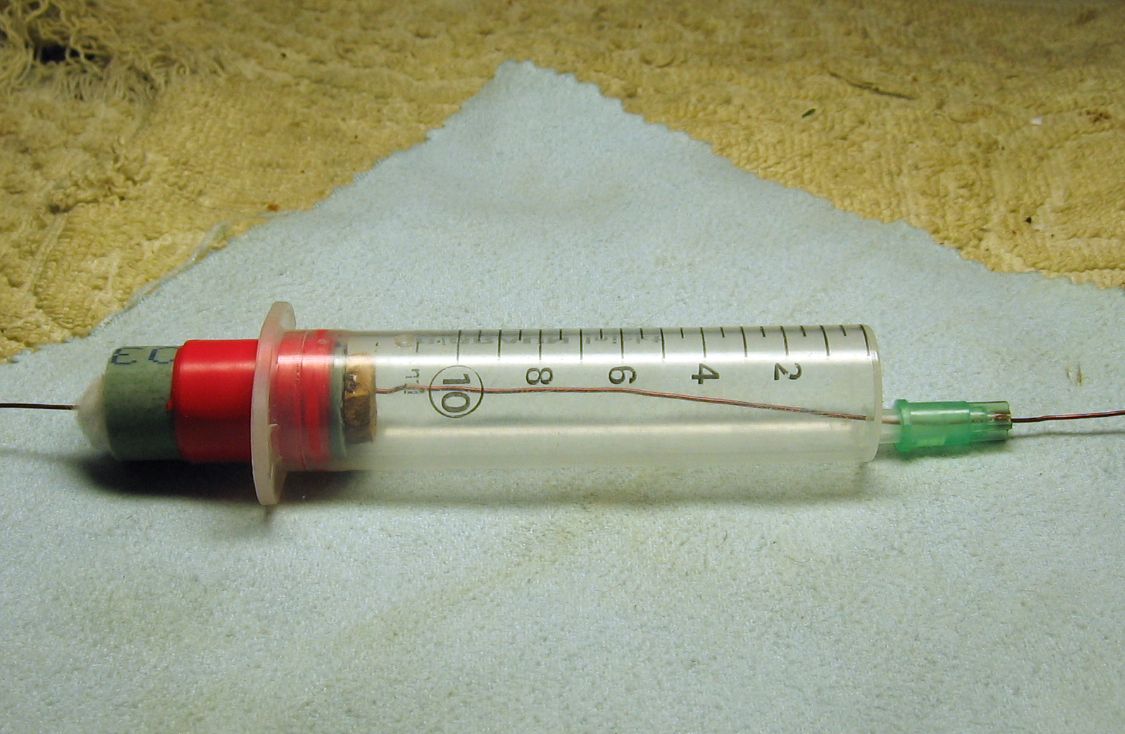

Вот, может кому понадобится, приспособа для покрлытия провода эпоксидкой (лаком) из подручных средств. Проверено, работает отлично. В отличии от классической "ванночки" позволяет работать под любым углом, по окончании можно не мыть, а просто выбросить шприц и взять новый. Я мою только насадку - сопло.

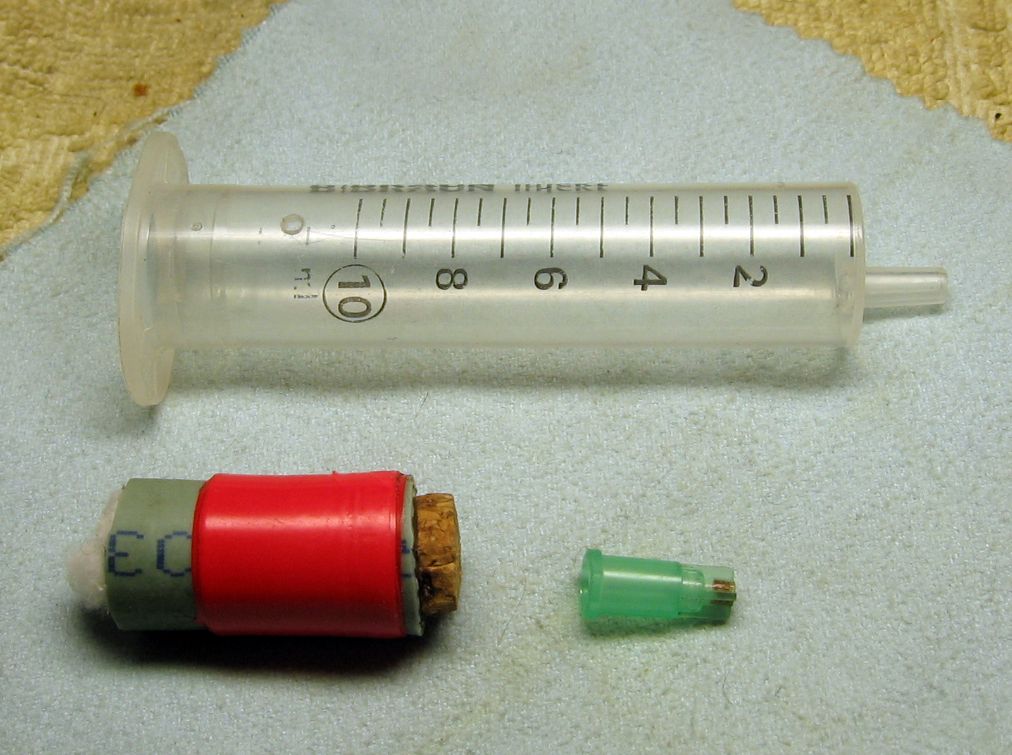

Основа - шприц одноразка 10-ти кубовый. Также пригодится обрезок толстостенного резинового шланга, подходящего калибра (от шланга стиралки).

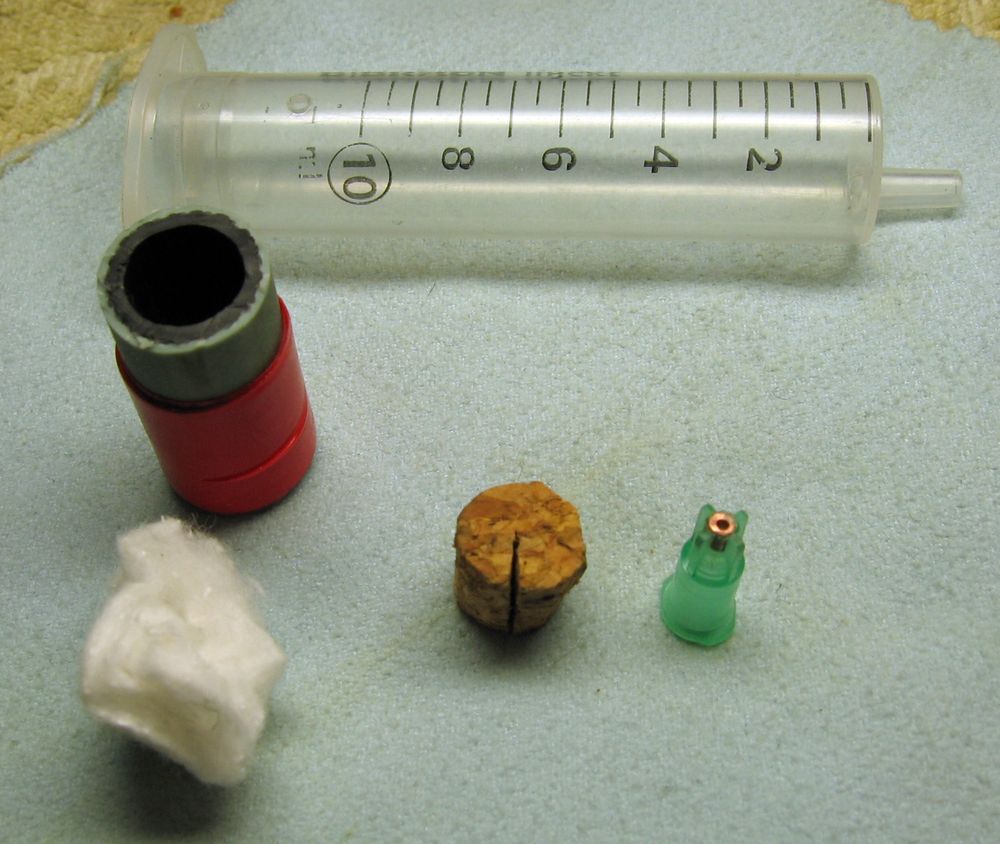

Отрезаем кусок шланга длинной 3 см, один конец затыкаем пробкой с разрезом (до половины), она играет роль тормоза-натяжителя проволоки. Я вырезал из корковой пробки. Резина не сильно подходит, трение большое, проволока идёт туже, чем с корковой. Свободный конец трубки набиваем ватой, пропитанной спиртом, или используем войлок (у меня провод был в какой-то присыпке, очищает отлично). В самам шприце, у верхнего края, сверлим отверстие, диаметром 1мм, для доступа воздуха.

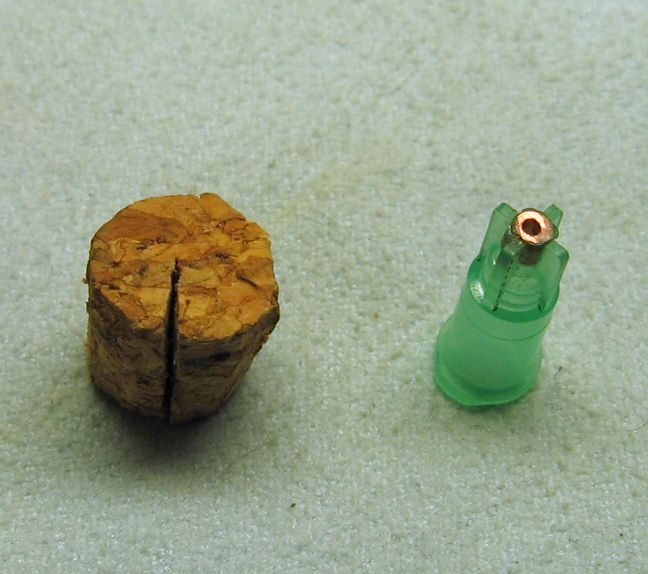

По поводу насадки-фильеры. Берём родную иглу от одноразки, греем паяльником саму иглу и снимаем пластик с иглы. Для фильеры отлично подходит кусок трубки-капиляра от холодильника. Отрезаем кусочек, длинной 1 см, зажимаем в тисках. Затем тонким сверлом аккуратно рассверливаем внутреннее оверстие до нужного диаметра, на глубину 2-3мм. Для проволоки давметром 0.5 мм я сделал отверстие 1.0 мм. Отлично подошло. Затем отрезаем просверленный кусок, длинной 2мм. В пластике от иглы разсверливаем отверстие под фильеру (в моём случае, диаметром 2мм), вставляем фильеру и слегка прогреваем паяльником (что-бы вплавилась в пластик). Всё, пользуемся.



Фильеру из металла можно и не делать, но тогда проволока быстро разобъёт пластик и слой смолы на проволоке будет очень толстым.

Для одной обмотки Tx (30 витков проводом 0.5мм размеры обмотки катушки из темы "как я фишер делал") у меня ушло ~ 6 "кубиков" смолы. При работе очень удобно. Руки не пачкаются, можно уложить провод так, как нужно.
