Как я Фишер делал.

[SET]

Сам не сломаешь, больше не кому. Начинали с поломанной катушки, теперь осталось блок разломать.
Что было- обрыв провода датчика. Что стало - не правильно спаяли, или возможно так и быть должно. Надо сравнивать с другими катушками, такого же размера.
Лежит катушка работает. Когда чуть- чуть двинешь большую катушку например с Експлоером  в комнате, даже если чувство на треть, он запоет на все лады. Потому что детектор увидел все перекрытия панельного дома.
Здесь я вижу похожую ситуацию.

А вообще разбирать катушку надо с листком бумаги. Все проводки разных цветов,
каждый по своему припаян в определенное место. Оборвался желтый, кусок желтого остался и внутри. Все это рисуем на бумажечке. Потому что, когда вернетесь к этой катушке через час, а то и через день, а может через полгода
что там? где?как?- это придется сначала искать, звать советчиков. А надо просто и тупо желтый к желтому, красный к красному, экран к экрану. И ничего лишнего.
И катушка заработает и баланс не испортится.

Вроде заработало))) Теперь репу чешу чем залить, может просто герметиком? Чтобы потом если что ковырять легче было)))

[Чемберлен]

Как вариант клеем на основе каучука, для резины, для обуви, Моментом я бы не стал ))))))) подойдет например клей фирмы Рогнеда "универсальный"или 88-ой, если надо более жесткое склеиваемое пространство воспользуйтесь герметиком на основе того-же КАУЧУКА, например Cyclone, подойдут номера 91, 99 и сейчас пояился новый тип (прозрачный) 98-й помоему. Полный жесткач даст эпоксидка со стеклотканью.

[SET]

Как вариант клеем на основе каучука, для резины,  для обуви, Моментом я бы не стал ))))))) подойдет например клей фирмы Рогнеда "универсальный"или 88-ой, если надо более жесткое склеиваемое пространство воспользуйтесь герметиком на основе того-же КАУЧУКА, например Cyclone, подойдут номера 91, 99 и сейчас пояился новый тип (прозрачный) 98-й помоему.  Полный жесткач даст эпоксидка со стеклотканью.

А если просто селиконом, а сверху защиту одеть?

[Чемберлен]

нейтральным?

[SET]

нейтральным?

Имелся в виду селиконовый герметик.

[Чемберлен]

Они бывают двух типов, тот что с запахом уксуса - кислоный, разъедает пластмассу на раз-два, а тот что нейтральный вот тот ништяк, как правило им на терке катушку с защитой прогермечивают.

[SET]

Они бывают двух типов, тот что с запахом уксуса - кислоный, разъедает пластмассу на раз-два, а тот что нейтральный вот тот ништяк, как правило им на терке катушку с защитой прогермечивают.

Ок" Учту, спасибо!

[Fuma]

Я бы на период испытаний залил термоклеем. Или просто прихватить.
Если все нормально, то потом только эпоксидкой. Намертво. Она для того и служит,
чтобы там ни малейшей тряски проводков, ни малейшего движения проводков не происходило. Так как это воспринимается детектором как сигнал(глюк).

[Чемберлен]

А что такое термоклей, и с чем его едят? Я бы тоже вначале клеем прошелся для лучшей адгезии.

[Fuma]

Такая круглая палочка, бывает разных цветов. Так же используется в фирменных катушках, для фиксации обмоток перед заливкой эпоксидкой. На всех платах радиоприемников современных им приклеивают радиодетали, на длинных ножках. чтобы не болтались. Эту палочку можно плавить как паяльником. так и специальным клеевым пистолетом. Где он(пистолет) только не продается по цене от 100 до дороже. Продается везде. Лучше брать пистолет мощностью около100 ватт. Сам клей стоит дешевле, и продается там же, где и пистолеты.

Сообщение отредактировано Fuma: Feb 21 2012, 22:10

[Чемберлен]

А понял, помоему ненадежно.
Мой совет, каучуковый клей и каучуковый клей вместо гвоздей (жидкие гвозди), когда все застынет будет как камень и при этом иметь какую-то эластичность.

Сообщение отредактировано Чемберлен: Feb 22 2012, 01:30

[Саша Южный]

Скажите Фома, а какую защиту, Вы используете на катушках своей конструкции?

[Fuma]

От механических повреждений никакую. Покрашена автомобильной грунтовкой и
краской. Я лично ищу немного в воде, мне этого хватает на сезон практически.
Там где краска сдирается за сезон, снова кладу слой стеклоткани на эпоксидку и крашу. Думаю попробовать мазать авто антигравием, но пока не пробовал.

Конечно тому кто пользуется детектором более активно, к такой конструкции надо приделывать защиту. Мне понравилось решение, которое предложил
vohagor есть в этой теме:

http://www.reviewdetector.ru/index.php?showtopic=158024&st=0

[dublikat]

и что я раньше не видел этой темы...выражаю благодарность автору!!!

[пересмешник]

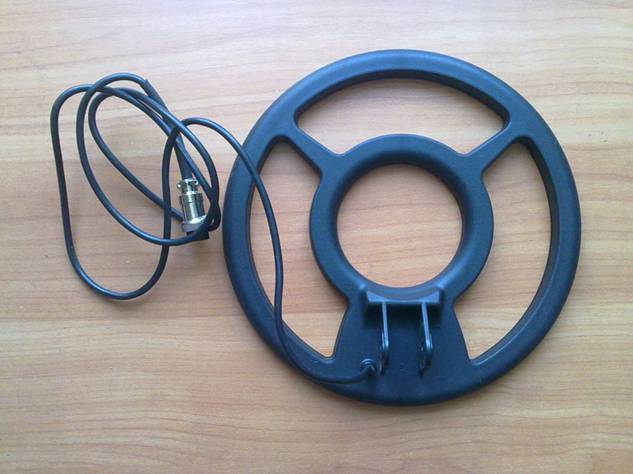

Возможно ли повторить данные кольцевой катушки для изготовления DD для Fisher f2? По сопротивлению обмотки разные, но при замере снайперки Rx и Tx показали одинаковое сопротивление 9.5 Ом. Схему снайперки я не знаю, параметры какой катушки можно повторить?

Вложенные эскизы изображений

[Саша Южный]

А четырёхдюймовка дд или моно, судя по одинаковому сопротивлению обмоток похожа на дд, хотя заявлена вроде как моно?
Повторить можно всё,что сделано человеком, были-бы данные.
А на счёт 4дюймовки сам бы повторил, может кто имеет такой опыт?

Сообщение отредактировано Саша Южный: Dec 6 2012, 00:27

[Саша Южный]

К стати, а где будет правильно расположить компенсационную катушку внутри приёмной как у Кощеев или внутри передающей как у Терминаторов?

[Fuma]

Это два разных вида кольца. Первый вид: компенсационная соединяется с Тх и мотается вместе с приемной. И второй: компенсационная соединяется с приемной и мотается вместе с Тх. Оба варианта рабочие. Но в моде сейчас первый вариант.
У Терминатора первый вариант не выйдет, потому что там обмотка Тх состоит из двух частей. И получается надо две Сх, что очень усложнит и запутает конструкцию.
Следуя моде соединяйте Сх +Тх. Сх мотайте вместе с Rx, большой разницы нет внутри или снаружи.

Возможно ли  повторить данные кольцевой катушки для изготовления DD для Fisher f2? По сопротивлению обмотки разные, но при замере снайперки Rx и Tx показали одинаковое сопротивление 9.5 Ом. Схему снайперки я не знаю,  параметры какой катушки можно повторить?

Можно делать ДД по данным кольца. Чтобы катушка нормально работала, главное соблюсти индуктивность. Это значит определенное количество витков. Готовая катушка должна иметь такие же индуктивности, и замеренные тем же прибором, которым измерялось кольцо.

[gunbg]

Прежде всего я хочу извиниться за мой плохой русский язык.
И я хочу, чтобы вы спросите ОУ я должен использовать, чтобы иметь возможность восстановить свой антенну. Будь то с каждым и должны быть конкретными и советовал бы меня.
спасибо

[Fuma]

Какой Ваш язык? Пищите на своем языке. Сделайте фото неисправности катушки.
