Проблема такая.
Я купил здесь на форуме б.у. етрак. Штатная катушка не рабочая. К продавцу претензий нет, я все видел, получил скидку.

Катушка ничего не видит. До меня ее пытались ремонтировать, вход кабеля залит силиконом, снизу под защитой слой эпоксидки. Сделано все было коряво.
Я отдал в ремонт своему знакомому с прямыми руками. Он снял все это говно с катушки, перепаял кабель. Теперь она видит металл, но с очень малого расстояния. На улице на полной ручной чуйке видит монету 2 руб с 5 см по воздуху.  В чем проблема может быть? Фото могу сделать вечером.

ПС, до этого у меня была аська и Т705, но с траком впервые работаю. Может что то не так делаю? Но вряд ли, не первый ведь МД.

На расстоянии лечить тяжело .Вам нужен человек у которого есть Исправный Е трак .И Методом исключения найти в чём причина .Начните с катушки.Вот её сопротивление .
http://www.reviewdetector.ru/index.php?showforum=31

[Инженер Нестор]

На расстоянии лечить тяжело .Вам нужен человек у которого  есть Исправный Е трак .И Методом исключения найти в чём причина .Начните с катушки.Вот её сопротивление .
http://www.reviewdetector.ru/index.php?showforum=31

Спасибо!
Есть знакомый с етраком.
Завтра померяю сопротивление, отпишусь тогда.

[Инженер Нестор]

Уважаемые камрады, прошу вновь обратить внимание.

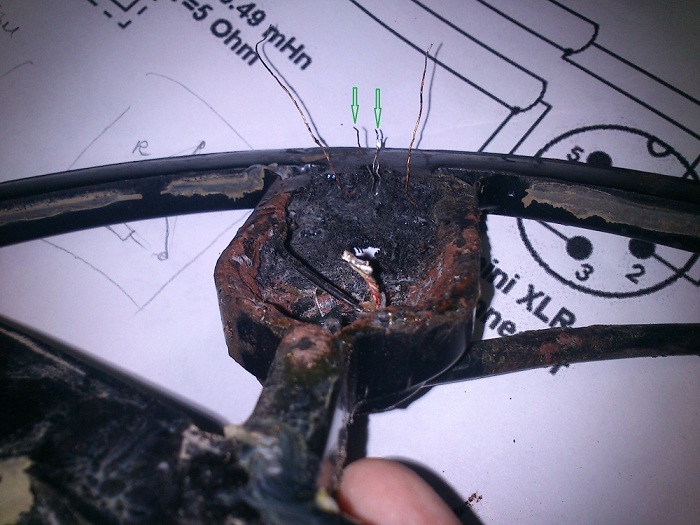

У мастера есть вопрос, какую функцию выполняют провода, отмеченные зелеными стрелками на фотографиях?

И еще. У кого нибудь есть подробная схема этой катушки? Или максимально подробная трепанация с фотографиями?

Спасибо всем.

Сообщение отредактировано Инженер Нестор: Jan 15 2015, 20:58

Вложенные эскизы изображений

[emkgroup]

Уважаемые камрады, прошу вновь обратить внимание.
У мастера есть вопрос, какую функцию выполняют провода, отмеченные зелеными стрелками на фотографиях?

И еще.  У кого нибудь есть подробная схема этой катушки? Или максимально подробная трепанация с фотографиями?

Спасибо всем.

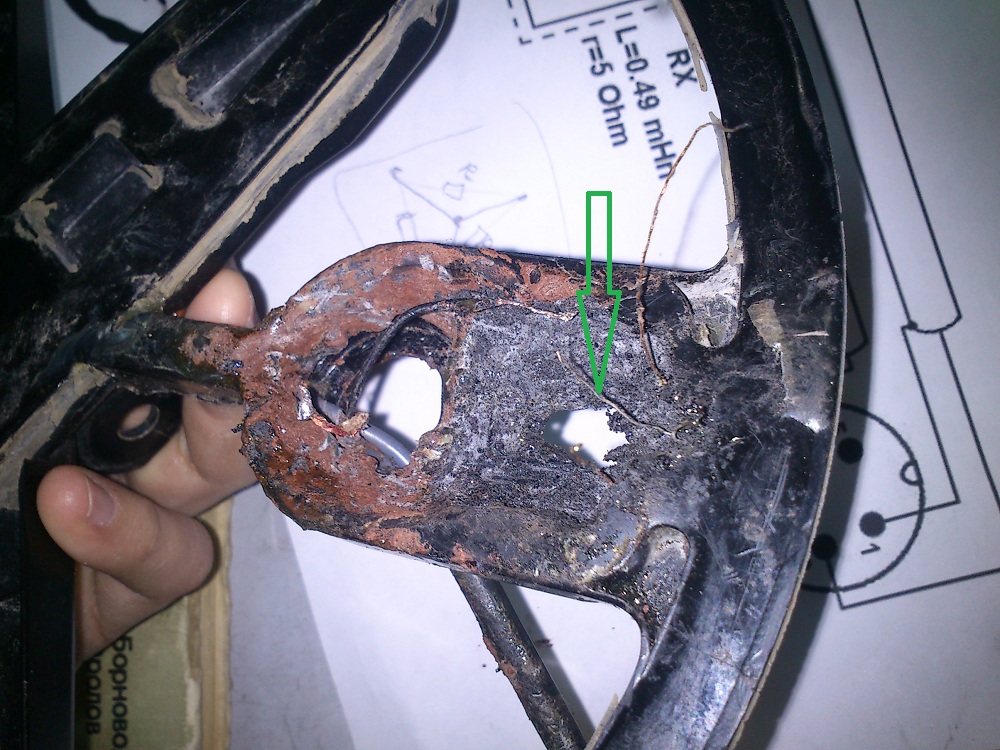

На втором фото слева направо: RX черный провод, остальные 3 провода - RX экран.

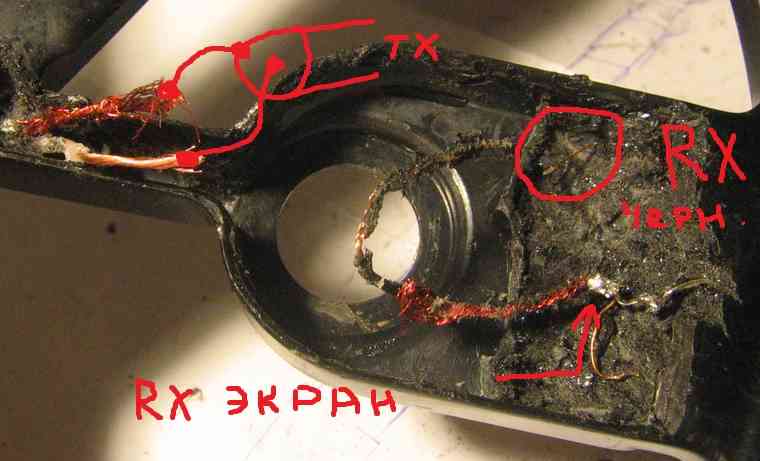

Вот мое фото разобранной катухи.

Вложенные эскизы изображений

[Инженер Нестор]

На втором фото слева направо: RX черный провод, остальные 3 провода - RX экран.
Вот мое фото разобранной катухи.

Спасибо большое!

Скажите, с этими 3 проводами RX экрана что нужно делать?

[emkgroup]

Спасибо большое!

Скажите, с этими 3 проводами RX экрана что нужно делать?

спаять вместе с экраном от черного провода как на фото моего предыдущего поста.

Сообщение отредактировано emkgroup: Jan 15 2015, 21:48

[Инженер Нестор]

спаять вместе с экраном от черного провода как на фото моего предыдущего поста.

ОК, так и сделаю. Завтра напишу что получилось.
С уважением, Виталий.

П.С. Отдельно громадное спасибо за аську с барсеточными штангами. Очень удобно в паре с глубинником для окопов. К сожалению, пока не могу поблагодарить плюсами в репутацию (100 сообщений не набрал еще).

Сообщение отредактировано Инженер Нестор: Jan 15 2015, 21:54

[emkgroup]

Спасибо!
Есть знакомый с етраком.
Завтра померяю сопротивление, отпишусь тогда.

Сопротивление обмоток катушки оказывается бывает разное в зависимости от партии и изготовителя. У катушек, прошедших через мои руки опротивление обмотки TX попадалось от 0,7 до 1,0 Ом, а обмотки RX от 5 до 7 ом. При этом чувствительность и отображение цели не отличаются.

[Инженер Нестор]

Добрый вечер, уважаемые коллеги по хобби! В пятницу вроде бы все получилось сделать. Результаты по тестированию в помещении, захламленном металлом и приборами - по воздуху примерно 20 см на монетку 2 рубля РФ. Это нормальный результат для трака?

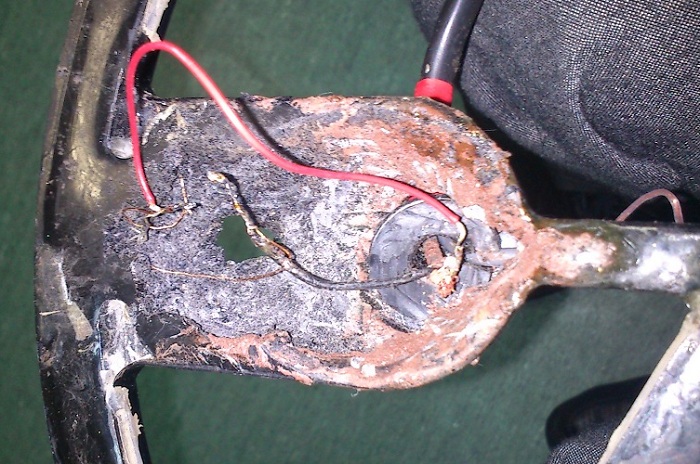

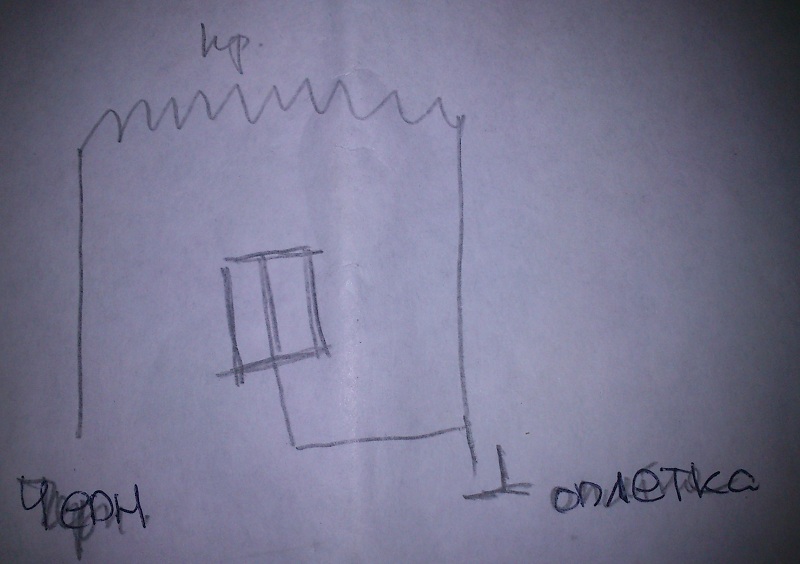

Прошу посмотреть на фото того, что получилось. Все так ведь должно быть? Просто не хочется потом снова заливку беспокоить. На схеме показано конкретно чтоб было сделано. 3 проводка спаяны вместе и с оплеткой.

Кстати, чем лучше залить провода? После заливки разрезы собираюсь сверху и снизу заклеить пластиком.

Спасибо за ответы!!!

Сообщение отредактировано Инженер Нестор: Jan 18 2015, 18:54

Вложенные эскизы изображений

[emkgroup]

На фото плохо видно, к какому концу кабеля подпаян красный провод. Фото лучше делать без вспышки под лампой или на окне днем. Но если ваш красный провод подпаян к экрану черного провода, то все чики-пики.
Я сразу после ремонта проверяю катушки дома, где много наводок и помех, на е-траке при чуйке 10, все металлы. Убитую деньгу Елизаветы катушка видит примерно с 15-17 см, чешуйку Темного как и татарский акче, примерно 7-8 см. Это для новой катушки, а ремонтные я при необходимости подгоняю к этим данным.

Сообщение отредактировано emkgroup: Jan 18 2015, 21:53

[Инженер Нестор]

На фото плохо видно, к какому концу кабеля подпаян красный провод. Фото лучше делать без вспышки под лампой или на окне днем. Но если ваш красный провод подпаян к экрану черного провода, то все чики-пики.
Я сразу после ремонта проверяю катушки дома, где много наводок и помех, на е-траке при чуйке 10, все металлы. Убитую деньгу Елизаветы катушка видит примерно с 15-17 см, чешуйку Темного как и татарский акче, примерно 7-8 см. Это для новой катушки, а ремонтные я при необходимости подгоняю к этим данным.

Три провода спаяны вместе с оплеткой. На схеме это видно.

А чем лучше залить всю эту полость? Чтоб при необходимости можно было снова туда добраться.

[emkgroup]

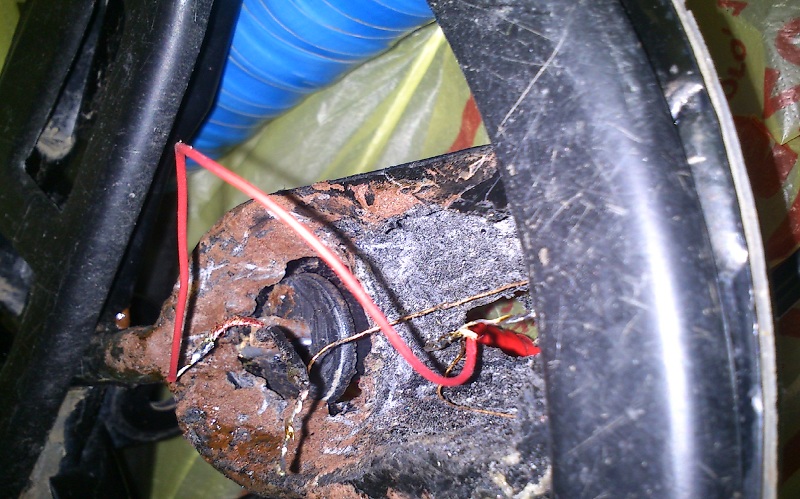

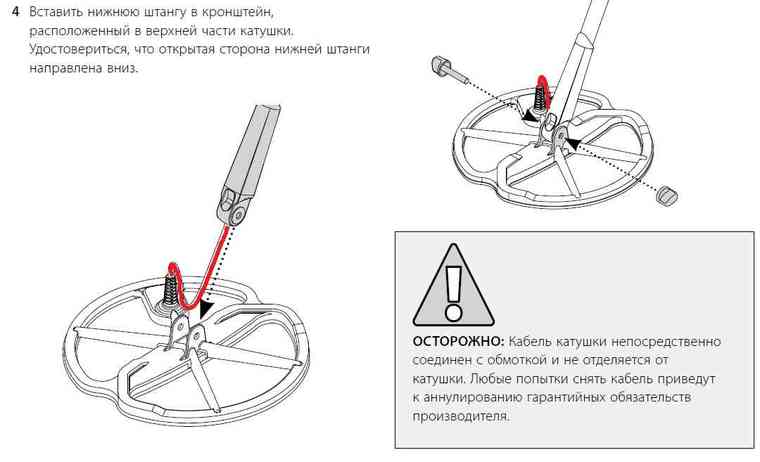

На днях решил посмотреть один ньюанс в мануале E-Тracа и случайно обратил внимание на интересную деталь: форма кабеля от катушки до входа в штангу такая же, какую я придаю после ремонта кабеля(на фото выделено красным), только я делаю в этом месте кабель жестким, чтобы он держал эту форму при натяжении, а родной кабель такую форму на будет держать никогда, поэтому экран в нем и переламывется.

Вложенные эскизы изображений

[emkgroup]

Три провода спаяны вместе с оплеткой. На схеме это видно.

А чем лучше залить всю эту полость? Чтоб при необходимости можно было снова туда добраться.

Если защита такая, как на фото, то достаточно все залить термоклеем (стержни) из пистолета.
Если защита без спиц, то примерно 2-3 мм наружного слоя-эпоксидкой. Эпоксидку потом можно будет аккуратно выкрошить горячим паяльником, им же разогреть и слить расплавленный термоклей.

Вложенные эскизы изображений

[vlass]

Вчера потестил на выходе катушку етрак отремонтированную emkgroup.
Все отлично, спасибо за качественный ремонт.

[emkgroup]

Вчера потестил на выходе катушку етрак отремонтированную emkgroup.
Все отлично, спасибо за качественный ремонт.

Счастлиивый! А у нас 30 см снега и минус 10 градусов - до конца апреля копнуть особо не светит.
Будут вопросы отвечу!
С ув.

[zSnakez]

Здравствуйте, вот и меня постигла неудача-обломился провод идущий в катушку.К сожалению паять я особо не умею.Тем не менее ,воспользовался советами данными в этой теме.Спаял все провода,трудно было паять те что в катушке,так и норовят кудато вниз.Нигде провода с друг другом не соприкасались.Когда закончил паять, попробовал включить мд с подсоединенным проводом и катушкой,мд просто не включался.Как я понял то лучше всего разобрать катушку снизу и впаять туда провод.Может быть у меня чтото со штекером провода катушки?Пожалуйста дайте совет,что и как.Или Может быть гдето в Питере делают ремонт?Уж очень я намучался.Новую катушку купить было бы проще но цена кусается.

[emkgroup]

Здравствуйте,  вот  и меня постигла неудача-обломился провод идущий в катушку.К сожалению паять  я особо не умею.Тем не менее ,воспользовался советами данными  в этой теме.....мд просто не включался.Как я понял то лучше  всего  разобрать катушку снизу и впаять туда провод.Может быть  у меня чтото со штекером провода катушки?Пожалуйста дайте совет,что и как.Или Может быть гдето в Питере  делают ремонт?Уж очень я намучался.Новую катушку  купить было бы проще но цена  кусается.

Скорее всего у Вас получились замыкание проводов. Делать все надо архиаккуратно и не спешить. У меня ремонт занимает от 3-х до 5-ти вечеров. Если не испортили гермоввод и есть хвостики проводов, то все делается без вскрытия катушки.
Про такие случаи есть тема:
http://www.reviewdetector.ru/index.php?sho...dpost&p=9920124
С ув.

Сообщение отредактировано emkgroup: Jan 27 2015, 23:23

[Fuma]

Сделать катушку, чтобы работала, очень просто. Нужна только аккуратность.
В кабеле Explorer есть 4 проводника. Две центральные жилы, два экрана. Кабель разрезать, и место обрыва соединить монтажным проводом. Это будет надолго, можно сказать навечно. Монтажный провод лучше подобрать с большим количеством жилок, труднее будет обломать. Самое трудное залудить экранные проводники, их надо греть и использовать кислоту. Продается в магазинах.
Аккуратно припаять и хорошо изолировать, опираясь на концы оболочки кабеля.
Думаю из рисунка все будет понятно.

Еще круче, если вместо двух жил провода черного цвета, вставите экранированный провод.

Но если желаете идеального ремонта. Чтобы катушка была как из магазина, то надо делать вот так:

Аккуратно разбираем катушку. Ищем концы обмоток и припаиваем кабель.

Не люблю я всякие бобышки, набалдыши на кабеле.
http://www.reviewdetector.ru/index.php?showtopic=974292&hl=

[emkgroup]

После пайки с кислотой необходимо место пайки тщательно промыть спиртом, в противном случае проводники около места пайки через год сгниют в труху. Я пользуюсь проверенным нейтральным флюсом "ЛТИ".

[Fuma]

Кислоту надо убрать. Лучше это сделать содой. Хорошо получается современными моющими средствами, например Санитой.
Катушка и готова, у нее появился хвостик, вместо обрубка от производителя. Сам бы съел, но не моя.
