ремонт штанги, можно добавить свои идеи:, цанговый зажим своими руками.

[sterratore]

Здравствуйте, с интересом прочитал данную тему. Полёт фантазии и идей форумчан заслуживает восхищения. Хочу поделиться и своей поделкой. Штанга под тёрку (навеяло ДЕУСом) из стеклопластика, телескопическая, с внутренним расположением кабеля и легкосьёмным блоком. Извините за фото с телефона. Штанга в работе если будет интерес продолжу по мере выполнения работ.

Интерес однозначно будет. Идея достойна отдельной темы.

[Леха коп]

Здравствуйте, с интересом прочитал данную тему. Полёт фантазии и идей форумчан заслуживает восхищения. Хочу поделиться и своей поделкой. Штанга под тёрку (навеяло ДЕУСом) из стеклопластика, телескопическая, с внутренним расположением кабеля и легкосьёмным блоком. Извините за фото с телефона. Штанга в работе если будет интерес продолжу по мере выполнения работ.

Молодец, расскажи как делал, а то тут один всю голову сломал. И сколько весит штанга?

[Леха коп]

Если есть фото отчет то лучше новую тему создать.

[djafar]

Здравствуйте, с интересом прочитал данную тему. Полёт фантазии и идей форумчан заслуживает восхищения. Хочу поделиться и своей поделкой. Штанга под тёрку (навеяло ДЕУСом) из стеклопластика, телескопическая, с внутренним расположением кабеля и легкосьёмным блоком. Извините за фото с телефона. Штанга в работе если будет интерес продолжу по мере выполнения работ.

Потом покажите что будет в итоге.

Сообщение отредактировано djafar: Mar 5 2015, 21:40

[dmitriewau]

Добрый вечер, приятно что моя поделка вызвала живой интерес. До этого момента опыта изготовления стеклопластика не имел решил попробывать, вся информация из интернета.Штанга изготовлена из эпоксидки и стеклоткани в сечении 20*20 мм первое колено. Для шаблона взял деревянную рейку длинной 1м,сточил шлифмашиной на конус(разница между концами где то 1-1,5мм)и закруглил грани.Для того чтобы извлечь шаблон из заготовки оклеил его скотчем и обработал силиконовой смазкой(аэрозоль). Затем намотал 2 слоя пищевой плёнки чередуя слои плёнки со смазкой. Поверх всего этого 4 слоя стеклоткани с эпоксидкой. После заготовку зажал со всех сторон рейками пред-но оклееных скотчем просиликоненых и всё туго стянул скотчем. Сушка 2 суток, шлифовка и процесс заново но уже поверх первой заготовки, также и с последней. Рукоять изготовлена из полистерола и оклеина 4 слоями стеклоткани. Подлокотник из 100 мм пвх трубы и 2 слоёв стекоткани. Для придания цвета в эпоксидку добовлял тонар для принтеров.Сейчас буду изготавливать эксцентрики для штанг и крепление для катушки. Эти фото единственные я и не думал что то выкладывать пока не набрёл на эту ветку форума Как то вот так.С уважением...

[djafar]

Доброй ночи. Была тема Штанги типа deus и не только!! Может что почерпнете для себя. http://www.reviewdetector.ru/index.php?showtopic=929492

[dmitriewau]

Доброй ночи. Была тема Штанги типа deus и не только!! Может что почерпнете для себя. http://www.reviewdetector.ru/index.php?showtopic=929492

Здравствуйте, с этой темой я знаком. Автор темы пытался организовать мелкосирийное производство штанг, но по моему мнению себестоимость продукта была бы слишком высокой.

[Бухалло Билл]

Да уж, названный автор названной темы явно ставит во главу угла будущую прибыль, то есть делит шкуру неубитого медведя.
И, кстати, зря он отнёсся с недоверием к телескопическим штангам, моя реально отмахала сезон. И ещё: до этого телескопическая часть уде пару лет использовалась, как второе и третье колена для насаживания на третью штангу (с прибором и подлокотником) у АСЕ 250. И довес был грасммов на 800 - большая катушка СЕФ Детеч 15/12. И всё работало отлично, ничего не ушаталось и не забилось. Тезис о том, что в какую то машину можно бросить прибор не собирая (это ответ автора) тоже не выдерживает критики: наверняка моя машина (патруль) не меньше, но если уж задался делать складную штангу, то пусть эта опция всё же присутствует. Не у всех есть машины, и штанга всё же должна быть складной, как не крути.

И ещё по теме ссылки. Как изобретатель, имеющий патент на изобретение, да и просто из логики и опыта, могу сказать, что предлагать что либо виртуальное и даже не существующее в качестве эскиза - дело пустое. -Должет быть хотя бы один промышленный образец, пусть пока что с приблизительными, но обоснованными рассчётами Вес, цена, экономическое обоснование (преимущество в весе, компактности, грязестойкости, лучшего, нежели у прототипа покрытия, универсальности под те или иные "головы".
Гораздо правильнее и скромнее, не задуриваясь прибылью, не скрывая технологий, поступил автор уже практически изготовленной штанги по типу Деуса, честь и хвала его умственному потенциалу и золотым рукам. Конечно, я бы кое что изменил, но это не умаляет заслуг dmitritwau! Так держать!

Сообщение отредактировано Бухалло Билл: Mar 6 2015, 09:25

[Леха коп]

Бухалло Билл Полностью с вами согласен.

[Леха коп]

Добрый вечер, приятно что моя поделка вызвала живой интерес. До этого момента опыта изготовления стеклопластика не имел решил попробывать, вся информация из интернета.Штанга изготовлена из эпоксидки и стеклоткани в сечении 20*20 мм первое колено. Для шаблона взял деревянную рейку длинной 1м,сточил шлифмашиной на конус(разница между концами где то 1-1,5мм)и закруглил грани.Для того чтобы извлечь шаблон из заготовки оклеил его скотчем и обработал силиконовой смазкой(аэрозоль). Затем намотал 2 слоя пищевой плёнки чередуя слои плёнки со смазкой. Поверх всего этого 4 слоя стеклоткани с эпоксидкой. После заготовку зажал со всех сторон рейками пред-но оклееных скотчем просиликоненых и всё туго стянул скотчем. Сушка 2 суток, шлифовка и процесс заново но уже поверх первой заготовки, также и с последней. Рукоять изготовлена из полистерола и  оклеина 4 слоями стеклоткани. Подлокотник из 100 мм пвх трубы и 2 слоёв стекоткани. Для придания цвета в эпоксидку добовлял тонар для принтеров.Сейчас буду изготавливать эксцентрики для штанг и крепление для катушки. Эти фото единственные я и не думал что то выкладывать пока не набрёл на эту ветку форума Как то вот так.С уважением...

Тогда фото по больше выставите. Могу идею подкинуть насчет зажимов.

Сообщение отредактировано Леха коп: Mar 6 2015, 11:33

[djafar]

dmitriewau Добрый вечер. Как планируете осуществить фиксацию штанг?
И другие фото не помешали бы, для полноты картины.

[dmitriewau]

dmitriewau Добрый вечер. Как планируете осуществить фиксацию штанг?
И другие фото не помешали бы, для полноты картины.

Здравствуйте. Другие фотографии сделаю вечером. Штанги при полном раскладывание фиксируються как в телескопической удочке но в дополнение изготовлю эксцентриковые зажимы.

[dmitriewau]

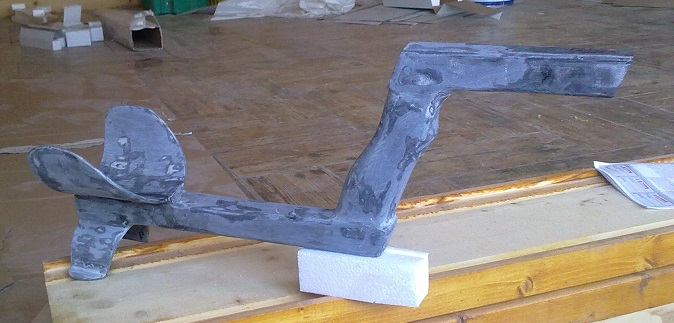

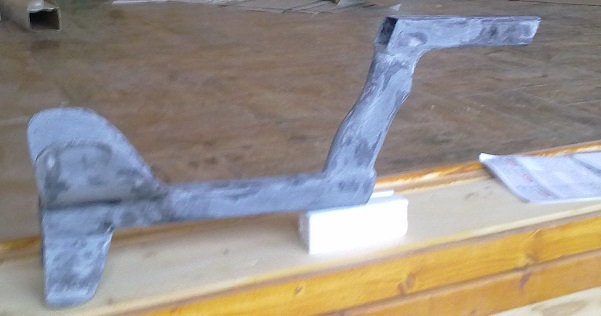

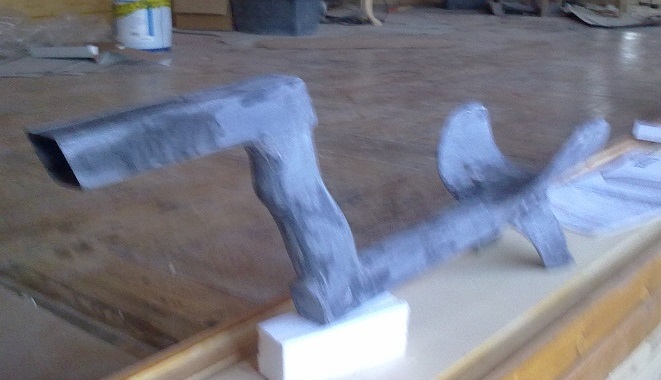

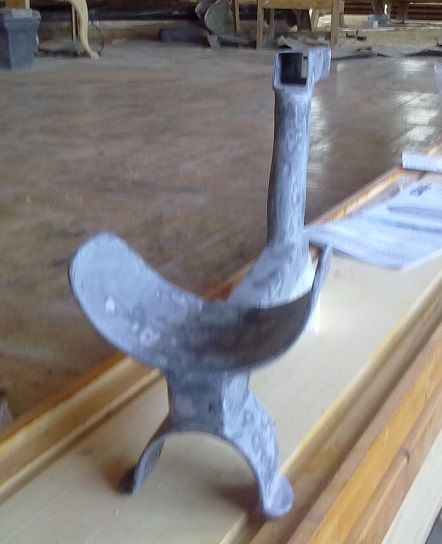

Добрый вечер. Как и обещал добавляю фото.Рукоять с подлокотником получилась пока "камуфлированной" раскраски из за того что бы выровнять поверхность пришлось применить автомобильную шпатлёвку.Красить буду позже.

Вложенные эскизы изображений

[sanechek_]

Сколько вес получился?

[dmitriewau]

Сколько вес получился?

Не знаю , нечем взвешивать да и рано пока, еще будут монтироваться зажимы. Но на мой взгляд где то 500-600 грамм пока...

[sterratore]

Не знаю  , нечем взвешивать да и рано пока, еще будут монтироваться зажимы. Но на мой взгляд где то 500-600 грамм пока...

вот эта часть что на фото ?

[djafar]

Добрый вечер. dmitriewau здорово получилось! А для первого раза так вообще класс!

[Леха коп]

Не знаю  , нечем взвешивать да и рано пока, еще будут монтироваться зажимы. Но на мой взгляд где то 500-600 грамм пока...

Если для етрака то нормально, батарейный отсек в подлокотник?

[dmitriewau]

вот эта часть что на фото ?

Нет, вся в сборе. Толщина стенок получилась около 1 мм, не более.

Сообщение отредактировано dmitriewau: Mar 7 2015, 23:33

[dmitriewau]

Если для етрака то нормально, батарейный отсек в подлокотник?

Нет, посадочное место катушки делал под терру. Сегодня его склеил, в следующий раз буду крепить на штангу. Для е-трака хочу попробывать удлинённую штангу сделать к большой катушке.

Сообщение отредактировано dmitriewau: Mar 7 2015, 23:39
