Тюнинг металлоискателя, кто как дорабатывает свой мд

[белый копатыч]

Не много ли? Там вроде динамик на 8 ОМ?
И советую крутилку вывести вниз а не в бок - меньше будет пачкаться и отсыревать. По той же причине прорези динамика снизу всё равно желательно залеплять изолентой. Удачи

Умельцы в инете ставят от 100 до 500 ом

[Бухалло Билл]

Конечно я тоже имел на АСЕ наушники. И даже приделывал на них регулятор громкости
.Но пользовался только спервоначалу, потом как то отказался.

И вот нваверно почему

............... С одной стороны динамик смотрит вниз и если он заклеен изолентой - то порою звуки лучше ВРОДЕ БЫ лучше слышны в наушниках

НО! У АСЕ наскоко помню нет режима ВКО, то есть сигнал если есть то сразу громкий. То есть если уровень отражённого сигнала ниже срабатывания прибора- и его не услышишь и в наушниках. А если сигнал зафиксирован и обработан то он всть и всегда громкий.
К тому же АСЕ- это Трудовой пребор которым приходится немало покопать вхолостую. Путаясь при этом в проводах ( Тогда зачем АСЕ наушники - они нужны для более продвинутых приборов

[белый копатыч]

Сейчас закончил установку переменного резистора в свою аську и теперь стала возможной регулировка громкости
я использовал переменный резистор на 150 Ом СП2-3А

Итак, сначала разбираем корпус, выкручиваем два шурупа под крышкой

Затем отворачиваем гайки на разъёмах

Корпус открыт
Вытаскиваем из зажима два провода динамика

Теперь я подумал куда его можно воткнуть, в интернете его втыкали под крышку батарейного отсека, но я не хотел мучиться с проводами и решил использовать, пожалуй единственное место куда он бы влез:

Но тут мне мешают две перегородки, удерживающие динамик мне пришлось избавиться от одной,
на работу и тех состояние это никак не повлияло

Далее я вымерил место расположения резистора и сделал отверстие, мне больше понравилось установить его сбоку, конечно, можно было сделать дырку внизу, но тут мне удобней.

Всё, теперь осталось спаять один из проводов динамика последовательно с резистором. Чтобы привычно работал резистор (увеличение громкости, если крутить ручку по часовой стрелке), надо припаять провода к среднему и левому контактам резистора (если смотреть со стороны ручки)

Устанавливаем динамик и закрываем его пластиковой накладкой, далее собираем всё в обратной последовательности, НЕ ЗАБЫВАЙТЕ ПРО АККУРАТНОСТЬ,

Вот и всё резистор установлен, прибор работает, громкость регулируется,

Осталось только найти накладку на ручку, чтобы было удобней вращать.
А дальше на коп, открывать сезон, всех с Новым годом!

[Бухалло Билл]

А наушники теперь не войдут? Если нет, тогда и дырдочка ни к чему - можно наверно было в отверстие разъёма наушников вывести?
А так то да - грамотно, чехлу не помешает

[Lerich]

Мои поздравления

[СергейN]

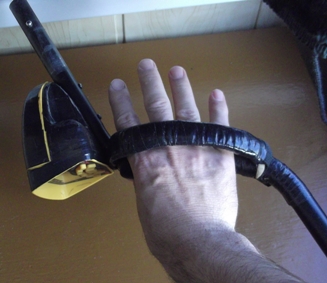

Хотя Аська-250...не тяжёлый прибор,но ..уже во второй раз,сделал гарду-лямку на рукоятку..Чтобы кисть и рука не так уставала..Думаю-для любителей Тайгера и больших катух..пригодится..Сделана из ненужной лямки от старого рюкзака..обмотана мягкой тканью..и промотана сверху изолентой..Прикреплена к ручке двумя кусками исскусственной бельевой верёвки..и на ручке..зафиксирована той=же изолентой..Можно размахивать клюшкой..даже не сжимая в ладони ручку штанги..
Если кому пригодится-буду рад..

Сообщение отредактировано СергейN: Dec 26 2013, 16:39

Вложенные эскизы изображений

[белый копатыч]

А наушники теперь не войдут? Если нет, тогда и дырдочка ни к чему - можно наверно было в отверстие разъёма наушников вывести?
А так то да - грамотно, чехлу не помешает

Я специально делал с учётом того, что бы не помешать наушникам, вот примерно какое расстояние получилось

[белый копатыч]

Мои поздравления

Спасибо

[белый копатыч]

Хотя Аська-250...не тяжёлый прибор,но ..уже во второй раз,сделал гарду-лямку на рукоятку..Чтобы кисть и рука не так уставала..Думаю-для любителей Тайгера и больших катух..пригодится..Сделана из ненужной лямки от старого рюкзака..обмотана мягкой тканью..и промотана сверху изолентой..Прикреплена к ручке двумя кусками исскусственной бельевой верёвки..и на ручке..зафиксирована той=же изолентой..Можно размахивать клюшкой..даже не сжимая в ладони ручку штанги..
Если кому пригодится-буду рад..

Конечно пригодится, люди посмотрят, сделают для себя выводы, может и усовершенствуют наш тюнинг.

[белый копатыч]

Всё хорошо, после праздников смастерю подсветку

[Lerich]

кину и я "свою копейку в общую копилку"
критикуйте , НО не сильно)))
за качество извиняйте




Сообщение отредактировано Lerich: Dec 26 2013, 19:26

[белый копатыч]

Супер!

[ioprst]

кину  и  я  "свою  копейку  в общую  копилку"
критикуйте , НО не сильно)))
за  качество извиняйте

Прям дискотека 80-х ! Там Сандра поет ?
А по делу , слепить будет в темноте . Да и вообще , аське подсветка абсолютно не нужна . Ну че там на экране рассматривать-то ?
Там экран-то нужен только лишь для настройки , а не для того , что бы "знакомиться" с целью .
Все одно сигнал цвет или с переливом в какую сторону - копать .

[шершень]

кину  и  я  "свою  копейку  в общую  копилку"
критикуйте , НО не сильно)))
за  качество извиняйте

сделано классно . В темноте пробовал, думаю будет слепить - а это раздрожает в темноте , теряешься

[белый копатыч]

Прям дискотека 80-х ! Там Сандра поет ?
А по делу , слепить будет в темноте . Да и вообще , аське  подсветка абсолютно не нужна . Ну че там на экране рассматривать-то ?
  Там экран-то нужен только лишь для настройки , а не для того , что бы "знакомиться" с целью .
  Все одно сигнал цвет или с переливом в какую сторону - копать .

Мы с Валерой уже обсуждали, что это пробный вариант и что нужен рассеиватель, но мы всё обдумываем, стремимся к лучшему, это СД подсветка версия 1.0

[Lerich]

светодиоды какие под руку попались такие и поставил, ни чего не покупал
по поводу "слепить" ну это решается подбором токоограничивающего резистора
"Ну че там на экране рассматривать-то ?"--- чугун и старое ржавое железо тоже голосит как цветнина , мб это для новичков типа меня так, а профи улавливают все тона и полутона звуков)
но за критику ---СПС , в спорах рождается истина)

[белый копатыч]

Мой замысел поместить сд внутри блока, хотя если не получится, буду крепит снаружи.

[Kladoiskatel;)]

сделано классно . В темноте пробовал, думаю будет слепить  - а это раздрожает в темноте , теряешься

Согласен.

[белый копатыч]

Согласен.

Вов, а ты будешь себе крепить резистор, у меня ещё один остался

[шершень]

Мы с Валерой уже обсуждали, что это пробный вариант и что нужен рассеиватель, но мы всё обдумываем, стремимся к лучшему, это СД подсветка версия 1.0

Сделать козырек - в глаза бить не будет, и на экран свет падать будет
