Проблемы с катушкой Explorer

[Messer]

вот ребята... че я вам скажу....
НИКОГДА НЕ РАЗБИРАЙТЕ КАТУШКИ от ЭКспа, если не знаете как они устроенны.

мне вчера, попытка "оттюнить" штатную катуху,путем укорачивания провода и сделать пайку получше чем идет от "китайцев" стоила п...ц сколько нервов , 4 часа работы, и порезанных и поколотых рук с появившимися мозолями от того , что пытался снять сначала резиновый кожух, а потом разобрать разъем.
18.gif smile21.gif

а все от того, что не знал как разъем разбирается, и думал что там ХАЛЯВНАЯ китайская пайка... о которой писал Янек и даже фотки показывал..

ан нет.. у меня была нихрена не китайская пайка и было заделанно так... что теперь я никаким герметиком в дом условиях ТАК не заделаю.

очень качественно сделанна штатная катушка у Экспа СЕ..

правда я его купил прямиком иш Штатов, может по этому...

если так разъем был заделан к блоку управления , то в качестве самой катушки я даже и сомневаться не буду.

[ССВ]

вот ребята... че я вам скажу....
НИКОГДА НЕ РАЗБИРАЙТЕ КАТУШКИ от ЭКспа, если не знаете как они устроенны.

мне вчера, попытка "оттюнить" штатную катуху,путем укорачивания провода и сделать пайку получше чем идет от "китайцев" стоила п...ц сколько нервов , 4 часа работы, и порезанных и поколотых рук с появившимися мозолями от того , что пытался снять сначала резиновый кожух, а потом разобрать разъем.
18.gif smile21.gif

а все от того, что не знал как разъем разбирается, и думал что там ХАЛЯВНАЯ китайская пайка... о которой писал Янек и даже фотки показывал..

ан нет.. у меня была нихрена не китайская пайка и было заделанно так... что теперь я никаким герметиком в дом условиях ТАК не заделаю.

очень качественно сделанна штатная катушка у Экспа СЕ..

правда я его купил прямиком иш Штатов, может по этому...

если так разъем был заделан к блоку управления , то в качестве самой катушки я даже и сомневаться не буду.

Ты ее ЗДЕСЬ втюхиваешь

[Messer]

Ты ее ЗДЕСЬ втюхиваешь

ты че...
эту я еще не разбирал.
начал со штатной, чтобы не так жалко было.
но в коилтек теперь ТОЧНО не полезу. ну его нах.. и так хорошо работает.

и ваще, я не втюхиваю ,а предлагаю клевую катушку. не у всех ведь уже есть...

[Messer]

хорошо что только разъемом занялся.. самым легким. хоть вернул все обратно.
а полез бы в катушку "герметизировать" по советам Филяка , Скарба, Янека и т.п. "кулибиных"
точно п..ц коту Ваське был бы

[Козёл]

хорошо что только разъемом занялся.. самым легким. хоть вернул все обратно.
а полез бы в катушку "герметизировать" по советам Филяка , Скарба, Янека и т.п. "кулибиных"
точно п..ц коту Ваське был бы

Мне показалось или они всё-таки речь о катушках к Терре вели?)

[Messer]

а мне показалось "Берегите ДД Катушки"

[Козёл]

Всё правильно, те что к Терре. Излишняя суета ни к чему хорошему не приводит. Нет проблем с катушкой - нечего в неё лезть. Эксп у тебя или Терра без разницы.

[Messer]

вот вот .. Рамсу.
и я это знаю ... да нет же....
все воют - дай ка думаю сам посмотрю ))))
да Цербер еще над ухом, сделай, круто будет...
ну его нах

[GOSHA samara]

да Цербер еще над ухом, сделай, круто будет...
ну его нах

иногда они возвращаются....

[Noname]

Честно говоря с такой проблемой не сталкивался, хотя приходилось заюзывать минелабы по полной программе, хотя доверяю словам Сергея, на мой взгляд его репутации можно верить.... приму к сведению и расскажу всем коллегам.

[Сергей Филяк]

в принципе, если регулярно не брать паяльник в руку , то через пару месяцев уже тоже иногда руки дрожат и страшновато лезть внутрь. Мне как раз сейчас ГП3500 принесли в ремонт. Страшное и жуткое зрелище внутри, я вам скажу.

Я как-то при человеке быстро разобрал-собрал экспа с разборкой самого дисплея до токопроводящих резинок. Рассказываю челу, что и как делается , как находки а сам на него не смотрю. За эти полчаса (ребята расказали) мужик реально чуть сердечный приступ не хватил ,ему и чаю принесли и кофе налили . Когда я ему экспа собранного обратно отдавал он платком пот вытирал. Так что лучше не видеть и не показывать некоторые ремонты.

[BAMS]

Но имейте ввиду.
Если не снять блок, то рукоять  разборке не поддаётся.
Тут минелабовская засада.
Корпус блока и рукоять как-бы одно целое. Он запресован в рукоять.
Приходится делать распил на блоке в этом месте. Красным отмечена длина распила.
При сборке в распил заливается клей и все становится на место.

ХОЧУ ДОПОЛНИТЬ ДАННОЕ РУКОВОДСТВО, ТОЛЬКО ЧТО РАЗБИРАЛ -Minelab_Explorer_SX-ПИЛИТЬ НЕ ЧЕГО НЕ НАДО, надо просто вытащить шплинт защелки верхней штанги и вытащить саму защелку (это вот эта красная пластмаска на картинки, ОНА И СТОПОРИТ БЛОК) -И ВСЕ НОРМАЛЬНО СНИМАЕТСЯ.
А Ianekу БОЛЬШОЕ СПАСИБО ЗА ИССЛЕДОВАНИЕ.

[BAMS]

Но имейте ввиду.
Если не снять блок, то рукоять  разборке не поддаётся.
Тут минелабовская засада.
Корпус блока и рукоять как-бы одно целое. Он запресован в рукоять.
Приходится делать распил на блоке в этом месте. Красным отмечена длина распила.
При сборке в распил заливается клей и все становится на место.

ХОЧУ ДОПОЛНИТЬ ДАННОЕ РУКОВОДСТВО, ТОЛЬКО ЧТО РАЗБИРАЛ -Minelab_Explorer_XS-ПИЛИТЬ НЕ ЧЕГО НЕ НАДО, надо просто вытащить шплинт защелки верхней штанги и вытащить саму защелку (это вот эта красная пластмаска на картинки, ОНА И СТОПОРИТ БЛОК) -И ВСЕ НОРМАЛЬНО СНИМАЕТСЯ.
А Ianekу БОЛЬШОЕ СПАСИБО ЗА ИССЛЕДОВАНИЕ.

[Ianek]

ХОЧУ ДОПОЛНИТЬ ДАННОЕ РУКОВОДСТВО, ТОЛЬКО ЧТО РАЗБИРАЛ -Minelab_Explorer_XS-ПИЛИТЬ НЕ ЧЕГО НЕ НАДО, надо просто вытащить шплинт защелки верхней штанги и вытащить саму защелку (это вот эта красная пластмаска на картинки, ОНА И СТОПОРИТ БЛОК) -И ВСЕ НОРМАЛЬНО СНИМАЕТСЯ.
А Ianekу БОЛЬШОЕ СПАСИБО ЗА ИССЛЕДОВАНИЕ.

Про XS не скажу, не знаю. Речь шла про Эксп 2.
А на нём пока всё не снимешь, потом не распилишь - снять блок невозможно.
Сергей Филяк пусть расскажет как там и что.
Он на ремонте МД собаку съел

[mazdamaniac]

Ianek BAMS мой эксп разбирал-совершенно точно так же я его вскрывал-ни хрена пилить не надо..Ради интереса завтра второй вскрою.уверен-разбирается совершенно точно так же...Я не заметил у них(XS и II) таких уж кардинальных внешних изменений...

[Кузьма]

XS разбирал давеча, ничего такого не было, всё разобралось быстро

[АРИЕЦ]

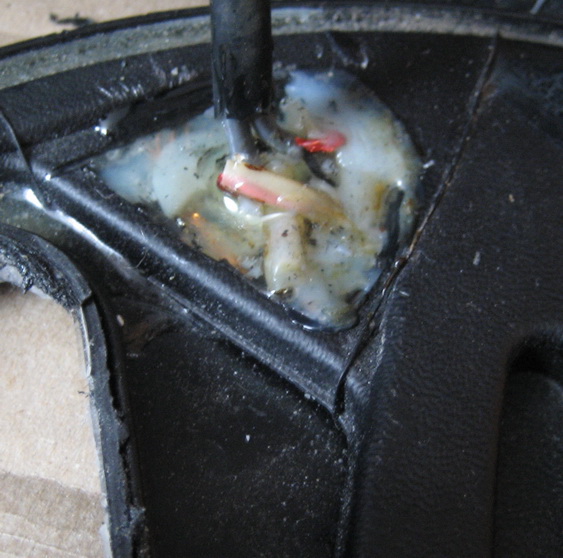

извиняюсь что поднимаю тему, решил заняться соей глючной катушкой( жаль выкидывать) есть один вопрос-сами провода (внутри катушки) пролиты эпоксидкой и болтаться не могут ? сам корпус с проводами не разбирал т.к ранее катушка была пролита клеем через отверстия( думал обойтись малыми жертвами) у мну как видно на фото, лопнула изоляция и местами повредилась оплётка( может меж собой коротили ? ) пайка была нормальная, кабель обрезал выше и перепаял.вот перед сборкой решил спросить совета - сверлить и проливать ли ?

Вложенные эскизы изображений

[АРИЕЦ]

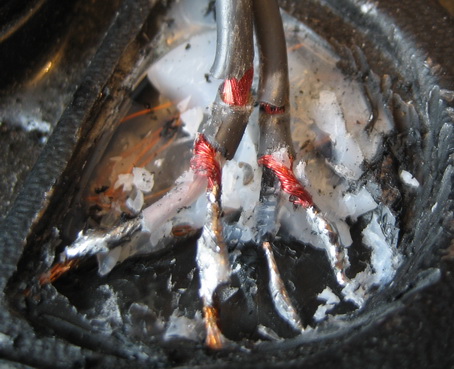

эт вчера залил снятым клеем и с верху эпоксидкой, места пайки изолировал кембриками.

Вложенные эскизы изображений

[rocsta]

Мой товарищ, у которого уже есть опыт по реабелитации катушки Экспа,пошёл и дальше в тюнинге прибора.
Он заметил, что в корпус самого прибора тоже попадет вода. У него она попала  в рукоять прибора, если не ошибаюсь.
Корпус блока и рукоять он тоже вскрыл, промазал пазы герметиком и собрал прибор.
Теперь он уж точно герметичный на все сто.
Решётку динамика в расчёт не берём.

ДогАда!
Только можно не дышать испарениями герметика,а позасовывать отверткой в пазы резинку для рыболовной "закидушки". Эти резинки есть круглого и квадратного сечения и доступны в любом рыбацком магазине
Дешево и сердито!
зы. Данке шон за тему и труды - зело познавательно!

[rocsta]

Джентльмены,появился вопрос при самостоятельном изготовлении состава графитового экрана.
Значит,натер напильником стержень от батарейки и троллейбусный "башмак" в отдельные тары. Смешал и то,и то с алкидным лаком ПФ-170.
Сопротивление не показывает вообще ни сразу,ни после полного высыхания состава. Пробовал разные пропорции. Результат - никакой. В чем "собака порылась"?
Может,нельзя использовать именно алкидный лак?
