Набрёл тут недавно..., Компрессор низкого давления 12V

[nemetc]

Народ,может кто хоть приблизительно подскажет частоту вращения вала у движков боуи,плевать, на холостом ходу или под нагрузгой.В сети есть расчеты на асинхроники ( в зависимости от количества витков или полюсов-но я в этом дуб) и как думаете можно авто тахометром как нибудь промерить эту скорость вращения?

а зачем?

[грегор]

Только с ремонта комп принес,три дня заразы делали..

1. записать звук работы компрессора
2. использовать анализатор частоты. поиск по словам "sound frequency analyzer"

думаю, что и для андроида такие приложения должны быть...

Спасибо!Попробую.

а зачем?

Есть вероятность,что я спалю движок.Опыты на нем ставить буду..не хорошие.
Ну и надо запастись всякими не написанными нашими китайскими друзьями данными о моторе,пока он целый,дабы потом прикинуть что то из бесколлекторника.

[nemetc]

следи за током, и тока то )))

[грегор]

следи за током, и тока то )))

Дело не в этом.Я заглушил фабричную подачу воздуха с задницы движка.Вывел с другой стороны.Подающее отверстие под мембраной заглушил.Взаместо охлаждения поставил куллер в отдельной трубе,на высос (по типу осевых закрытых вентиляторов)-просверлил доп. отверстие перед щетками.
Но,вспоминая как нагревается воздух с пылесоса(система охлаждения подобна),жду перегрева ротора,так как вентилятор еле сосет.Отверстие соска во вновь просверленной на высос дырке -узкое.Буду менять большой вентилятор на штук пять поменьше но расположенных друг за другом в трубе.Надеюсь таким способом поднять тягу.Но и после этого вероятность перегрева ротора высока.

Сообщение отредактировано грегор: Sep 28 2015, 20:16

[nemetc]

а смысл, хочешь чистый воздух, или фильтр поставь, или не глуши перед и поставь еще один нагнетающий кулер, спереди, вместо пластиковой заглушки. я думаю фильтр удобнее ИМХО

[грегор]

С фильтрами,оказывается, то же не все гладко.Движок забирает воздух над водоемом,этот приводный слой воздуха как правило насыщен влагой,с температурой выше подстилающей воды (ну,за исключением утреннего времени осенних прохоладных дней). В ресивере пар достигает точки росы и фильтра, поглощая эту влагу, быстрее теряют свои свойства и силу поглощения.Они хороши при температурах эдак под 200 цельсия,наверное..

Сообщение отредактировано грегор: Sep 29 2015, 14:39

[nemetc]

ну это для селикогельных и с большими давлениями, а тут давление немногим больше атмосферы, я угольный собрал , от влаги он не спасет, но от пыли летящей от щеток должен,
Фильтр комбинированный ДОТ М 600 А1В2Е2К2NOP3D в идеале вот что нужно ставить, и не морочится.ИМХО

[грегор]

Да.Влага актуальна для силикагелей,но и уголь страдает.А за фильтр, ДОТ М 600 А1В2Е2К2NOP3D,спасибо!

[jonikru]

Дима ставь вентилятор не на отсос а на нагнетание,эфективность намного выше,проверено на запорожце.У меня водяной работает прекрасно и сушыть его просто после заплыва.

[nemetc]

ну я про тои говорил, но слишком много конденсата не будет, давление не высокое, фильтр после рессивера, ну на крайняк можно и селикогельный поставить или еще 1 противогазный для защиты от аэрозолей,и такой есть, вопрос что не слишком они дешовые и непонятно где купить. у нас таких в городе нет, а предприятия в розницу торговать не желают.

[грегор]

Дима ставь вентилятор не на отсос а на нагнетание,эфективность намного выше,проверено на запорожце.У меня водяной работает прекрасно и сушыть его просто после заплыва.

Не..я принципиально ставлю на отсос,дабы через передний подшипник меньше проходило.У меня было два варианта развития охлаждения-вентилятором на отсос или отводом части воздуха с ресивера(все равно уходит по щелям соединений) на нагнетание,по достижению,например 1 бара(через стравливающий клапан) или просто через капилляр.Возможно объединю оба.

[грегор]

Сегодня,наконец, закончил с вентилятором охлаждения.

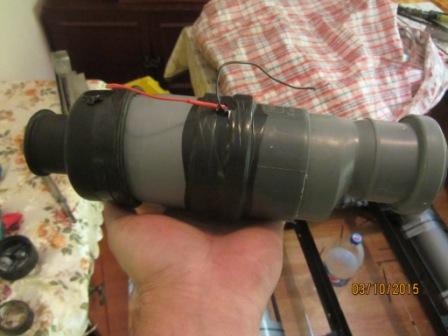

Это первый вариант,0.18 ампер .Ага,картинки перепутались с постами-второй варик по меньше на вид,но два раза мощнее,0.4 ампера.Тяга увеличилась раза в три (субьективно).Ну и Общий план.

Сообщение отредактировано грегор: Oct 3 2015, 17:40

Вложенные эскизы изображений

[fosa]

Я тут кучу инфы перерыл, по фильтрам , и вот что нашел!

Так как занимался холодильными установкми , ставили такие фильтра, так как ,попадание влаги, и выделение фрионом кислоты не допустимо !

Я так думаю это идеальное и простое решение.. а главное дешевое и эфективное !

http://ru.aliexpress.com/item/Emerson-EK-0...2248068954.html

[nemetc]

это обычная селикогелька, тут смысл немножко в другом, щетки на движке искрят. во время искрения выделяется хоть и минимальное колличество различных окислов азота, ну и плюс мелкодисперсная угольная пыль. большей частью все это доокисляется и оседает в рессивере и на стенках шланга, но чтото может и долетать до легких. и в принципе единственный фильтр способный это удержать это тот что я указывал ранее ДОТ, в принципе и угольный и водяной фильтр тоже частично справятся с данной задачей, но я думаю там всетаки этой гадости мало, любая ТЭЦ и химзавод вырасывает в тысячи раз больше и мы этим дышим, ну ак при курении там вообще нет слов, так что есть ли смысл усложнять систему какимито наворотами? это вам решать, ИМХО ДОТ это максимум

[jonikru]

Привет всем.Парни по моему сильные заморочки.Повторюсь,поставил обычную колбу водяную с угольным фильтром поскольку он для воды конденсат ему пофиг.Проверил ушли все запахи ресивера и компресора.Разбирается легко элементы есть везде че еще надо.Чуток размахаюсь скину фотки

Сообщение отредактировано jonikru: Oct 7 2015, 01:43

[nemetc]

у меня противогазный, после рессивера, я не думаю что он быстро из строя выйдет, на сезон минимум хватит, а заменить дело 3 минут, )))

[SevinSon]

Всем привет.
Закончил плавательный сезон в отпуске,на Средиземном море,без фильтров.
Погружался 8 раз,жив пока.
Правда контейнер раздолбали в аэропорту,ремонтировал пищевой плёнкой и скотчем.
Буду переделывать.
Кстати,Хукан системы,типа наших продаёт Толян искатель сокровищь.
Я бы не рискнул,мало-ли что.
Погружения с самодельной системой на совести самого конструктора.
Берегите себя,удачи.

Вложенные эскизы изображений

[flagman]

Молодец коллега, а что за трубка у тебя?

[грегор]

Вначале темы SevinSon писал что труба-пищевой ПВХ,дорогая.

[nemetc]

ну у нас поливочный нетоксичный трехслойный, с белым внутренним слоем какое то время повонял а потом все нормально, и не сильно то дорого, идеально пищевой силикон но это дорого,
