Набрёл тут недавно..., Компрессор низкого давления 12V

[nemetc]

непонятка, пока не знаю в чем дело, может приеду покапаюсь, но так в принципе китай за глаза устраивает, я думаю глубже уже сам компессор не позволит, теперь надо спасишку сделать, заоодно вместо груза будет, единственно есть у мня маленький вопрос, я хоче сделать перехоничек перезаправочный с основного баллона на спасишку, в принциме это просто шпилька с дин резьбой, но нужен клапан сброса давления, типа маевского,
только маевскй расчитан всего на 10бар а у меня может быть до 300.

[jonikru]

непонятка, пока не знаю в чем дело, может приеду покапаюсь, но так в принципе китай за глаза устраивает, я думаю глубже уже сам компессор не позволит, теперь надо спасишку сделать, заоодно вместо груза будет, единственно есть у мня маленький вопрос, я  хоче сделать перехоничек перезаправочный с основного баллона на спасишку, в принциме это просто шпилька с дин резьбой, но нужен клапан сброса давления, типа маевского,
только маевскй расчитан всего на 10бар а у меня может быть до 300.

Поставь просто винтик м6 с медной шайбой,приотпустил и стравил давление.

[nemetc]

стремно, у меня в композитках до 300 бар, может из винтика неслабая пуля выйти(( да и по поводу ШИМа всетаки нужно автоматическую регулировку, манометр до 2 бар и чете думать

[грегор]

Я не спроста чуть ранее постил ссылку на расчет проходимости (производительности) воздуха в зависимости от установочного давления и сечений отверстий в регуляторе.Я то провел расчеты,но совершенно не уверен в результате.Может кто более дружный с физико-математическими науками сможет провести расчеты,но и без них(расчетов) понятно,что пружина-дело второстепенное,а вот диаметр отверстия-это серьезно.Ну не соответствует 7 мм при 1-1.5 атм диаметру гортани, трахеи и двум ноздрям.По любому будет имется повышенная нагрузка на мышцы легких.Есть такая болезнь-эмфизема легких.Малосимптоматична,особенно вначале,но опасна.Одна из ее этиологических форм возникает при обструкции центральных дыхательных путей(напр. при хроническом обстр-м бронхите).Нет ни какой разницы(у нас) как эта обструкция возникает-в наших дыхательных путях или в технических устройствах перед ними.Ни кого не хочу здесь пугать,любой может проверить мои слова.Но диаметры,считаю, отверстий надо увеличивать.Я взял легочник от АВМ-3,рассчитывая что имея самое низкое(в мире )установочное давление перед ним,в 3 атм.,диаметр седла будет крупнее.Ни чего подобного-7 мм,как и у других.Путем пересчета площади всех отверстий,а у меня их три-первое,на входном патрубке перед фильтром,второе-объединенная площадь 6-ти дырок перед камерой клапана и третье-диаметр самого седла клапана,пришел к выводу,по открывшимся данным,что создатели легочников,усе это (размеры отверстий)) предусмотрели,но на установочное давление в 6-10атм. общем,я выдернул из легочника клапан сброса(рассчитывая что при 1 атм подачи не получу травм не совместимых с жизнью ) и подключу воздух еще и на второй,освободившийся патрубок,что ясен пень увеличит проходимость воздуха в два раза.А вот диаметр седла я могу рассточить только до 10 мм.Но!увеличение диаметра с 7 до 10 мм дает увеличение площади сечения в два раза!Это то же может проверить каждый,путем не хитрых подсчетов.Уф,много написал-но дело безопасности этого требует.Я списывался с людьми,правда не здесь,и из за вот такой шняги они ставят все же автокомпрессоры и металлич. ресиверы,только бы иметь повышенное (в3-5 атм) установочное давление.Вот такие пироги.Так вот,если не сложно,народ,напишите-кто на каких регуляторах может максимально рассточить клапан?Ну и последнее..при фридайве,с трубкой,минимальный диаметр последней,по рекомендациям должен быть не меньше 14 мм-это предел.Это так же говорит о чем то.

Сообщение отредактировано грегор: Jun 14 2015, 09:39

[nemetc]

http://www.ebay.com/itm/Universal-Boost-Pr...4c023b5&vxp=mtr
и данный девайс приспособить к ШИМу,

[грегор]

http://www.ebay.com/itm/Universal-Boost-Pr...4c023b5&vxp=mtr
  и данный девайс приспособить к ШИМу,

Ну вот и обратная связь на ШИМ.Отлично подобрали!

[jonikru]

грегор вы прям читаете мои мысли.Тоже авм 3 хотел использовать,там еще плюс легочник на спине,пузыри мешать не будут.Так вот что я понял из практики погружений.Диаметр отверстия прохода влияет на скорость вдоха,резко вдыхать проблема а при спокойном вдохе нормально.Проходное 10мм хватит заглаза,дроселирование воздуха это не вода.У нас огромная потеря при проходе шланга,вот где проблема и не слабая.

[nemetc]

расчеты дело хорошее, и нужное, но у меня при проверке показало что до 5 метров усилия на вдох практически нет, хотя не зря конечно установочное делают в районе 9 атмосфер, меня мой аппарат вполне устраивает, единственно он у меня негерметичен, ясли на скутере кто гнать будет может залить, лодка и напарник ))) вообщя я уже на чемоданах,

[SevinSon]

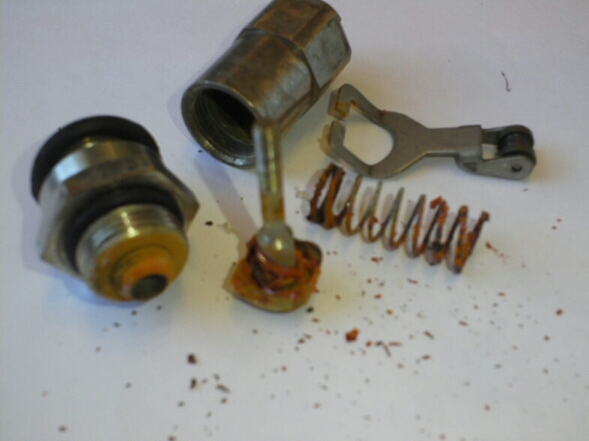

Вот что происходит,если поставить абы-какую пружинку в регулятор.
Не то,что всё заржавеет,а то,что дышать этим приходится.
Надеюсь только мне не везёт с пружинками.
Берегите себя,удачи.

Вложенные эскизы изображений

[flagman]

Намедни облазил весь нашенский авторынок в поисках хороших пружин... В лучшем случае нашел пружину стальную анодированную, а из нержавейки только видимо под заказ пружину надо доставать... Предлагал же коллега ссылку на них.... Мне кажется, что ежли замерять внешний диаметр пружины стальной, и диаметр самой проволоки, то заказанный аналог из нержавейки будет иметь примерно аналогичные параметры по степени упругости.....неточно, но близко......

[jonikru]

Надо искать в приборах связаных с водой,водомеры,клапана,котлы,колонки.Я пороюсь,может че найду.Латунная пружынка тоже подойдет.

[jonikru]

Разобрался я с компресором.Померил камеру сжатия,больше четырех мм зазор между кольцом диафрагмы и шайбой выпускного клапана.Выточил кольцо 3.5мм под шайбу и замерил давление 1бар стало.Придется выровнять камеру холодной сваркой(варить не хочу)и давление будет паспортное.Вывод,китайские братья поставили мне головку от 910го.Везет мне че то на загадки

[jonikru]

Господа принимаю поздравления давление 1.5бар. ток не увеличился.При полном перекрытии падает на один ампер. Так что 906 класный компресор,просто мне маленько с головкой не повезло но как говорят если один чето сделал то другой это завсегда сломать смогет

[jonikru]

Поэксперементировал с компресором.Уверенно держыт 1бар при дыхании,потребляя при этом 5.7амп.Если держать давление 0.5бар потребление4.9ампер.Шымом можно реально экономить.Идея флагмана вполне оправдана

[грегор]

Вот что происходит,если поставить абы-какую пружинку в регулятор.
Не то,что всё заржавеет,а то,что дышать этим приходится.
Надеюсь только мне не везёт с пружинками.
Берегите себя,удачи.

Не пойму-это конденсат или все таки соленая попадает?Судя по интенсивности-второе.Если родная пружина целая,стянуть ее несколько витков леской,чуть больше или меньше-так даже можно добится точной регулировки.

[грегор]

Намедни облазил весь нашенский авторынок в поисках хороших пружин... В лучшем случае нашел пружину стальную анодированную, а из нержавейки только видимо под заказ пружину надо доставать...  Предлагал же коллега ссылку на них.... Мне кажется, что ежли замерять внешний диаметр пружины стальной, и диаметр самой проволоки, то заказанный аналог из нержавейки будет иметь примерно аналогичные параметры по степени упругости.....неточно, но близко......

Мне кажется,если делать на заказ-можно указать,к геометрическим параметрам и нужную степень упругости пружины,был бы динамометр сжатия под рукой.. .

[flagman]

Господа принимаю поздравления давление 1.5бар. ток не увеличился.При полном перекрытии падает на один ампер. Так что 906 класный компресор,просто мне маленько с головкой не повезло но как говорят если один чето сделал то другой это завсегда сломать смогет

Молоток! Дорогу осилит идущий... Только надо дать хорошей длительности прогон. Мало ли.....вдруг у них мембрана не самого высокого качества и от дополнительной нагрузки либо растянется, либо потрескается..... То есть радуемся, но не снижаем бдительности!

[грегор]

Господа принимаю поздравления давление 1.5бар. ток не увеличился.При полном перекрытии падает на один ампер. Так что 906 класный компресор,просто мне маленько с головкой не повезло но как говорят если один чето сделал то другой это завсегда сломать смогет

Мои поздравления!

[flagman]

Мне кажется,если делать на заказ-можно указать,к геометрическим параметрам и нужную степень упругости пружины,был бы динамометр сжатия под рукой.. .

Я тя умоляю, Дим, иде у русскага мужичины динамометр ??? полиэтиленовая бутыль с наливаемой в нее водой + штангельциркуль , а уж литры в ньютоны как нить пересчитаем

[грегор]

Как вариант!
