Набрёл тут недавно..., Компрессор низкого давления 12V

[ndmitry]

Да здорово. + за мастерство. Как писал ранее на ресивер обязательно поставьте клапан сброса конденсата. Образуется по любому, как сливать будете? Можно просто герметичную крышку поставить типа как на пластиковой бутылке.

[ndmitry]

выкладываю свою переделку, страшно получилось, но работает ))

Регулятор DACOR XLT?

[SevinSon]

выкладываю свою переделку, страшно получилось, но работает ))

Ни чего и не страшно,очень даже Хай Тек.
Вот только очень подозрительно Ваши шланги перегибаются.

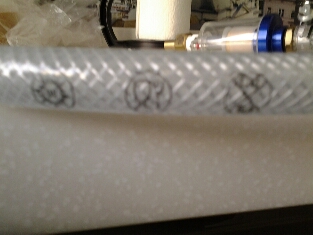

У себя использую армированный пищевой шланг,устойчивый к ультрофиолету,
без каких-то примесей "тяжёлых" металлов,на маркеровке написано.
Перегнуть его не просто.

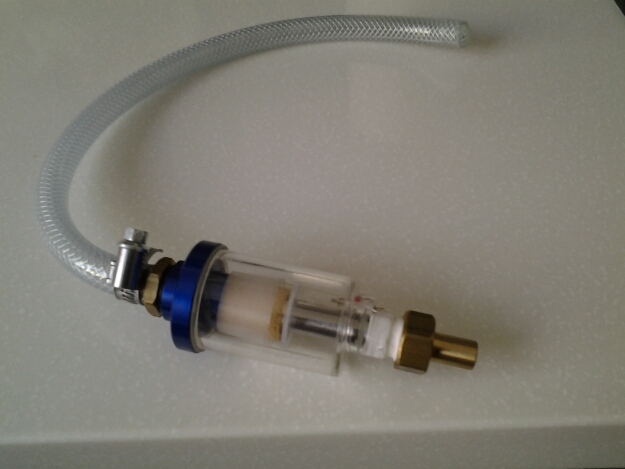

Думаю всё-же поставить фильтр от компрессора к рессиверу.

Вложенные эскизы изображений

[nemetc]

да dakor ))) перегиб не страшно, не лопается и не ломается, пищевой, без кадмия и всяких там добавок, первое время вонял все равно, потом пролил водой погонял воздухом все норм, ну и не пришлось трубы сверлить, ресивер получился литров на 10, фильтр лучше после ресивера либо перед легочником, у меня сначала внутри ресивера был, чисто механический, активированный уголь держит только органику и масла, серу и выделения шланга он не будет удерживать, смысла нет, простой механический, я сначала пробовал металлический из 1 ступени регулятора, не пошел, слишком сопротивление большое, пока тканевый, не пробовал но может топливник попробовать...

[jonikru]

Андрей очень цевильно все получилось.Фильтр если ставить то после ресивера,я ставить не буду.Мы же не ходим в респираторах а давление токо чуть выше так что смысла в фильтре не вижу.

[nemetc]

механический, желательно, с малым сопротивлением, я удивлен что у тебя давление ниже чем у меня, странно, по паспорту у тебя тоже должно быть повыше атмосферы, кстати по поводу конденсата,заметил вроде и давление не слишком большое, а конденсат в ресивере появляется, но не критично, совсем мизер

[jonikru]

механический, желательно, с малым сопротивлением, я удивлен что у тебя давление ниже чем у меня, странно, по паспорту у тебя тоже должно быть повыше атмосферы, кстати по поводу конденсата,заметил вроде и давление не слишком большое, а конденсат в ресивере появляется, но не критично, совсем мизер

Видать у меня камера сжатия больше,исправить это можно но пока заморачиватся этим не буду должно и этого хватьть мне три метра хватит

[nemetc]

напротив дач? )))

[jonikru]

напротив дач? )))

Совершено верно

[грегор]

Посмотрел гибкие фотоэлементы.К примеру..Весу пару кило,мощность 80 Вт,15 с копейками Вольт и площадь около квадратного метра,Из такой панели реально крышу у плотика сделать..Ссылка бьется.


Сообщение отредактировано грегор: May 31 2015, 01:03

[jonikru]

Посмотрел гибкие фотоэлементы.К примеру..Весу пару кило,мощность 80 Вт,15 с копейками Вольт и площадь около квадратного метра,Из такой панели реально крышу у плотика сделать..Ссылка бьется.

Тема интересная как подзаряд,но как эта штука от воды и влаги.Да и метр это многовато.Помоему хорошые литики на пару часов и больше ничего не надо,и вес маленький и по времени не плохо

[pjrough]

Запустили 903 компрессор от 4s pipo.
Напряжение 16 вольт. Крутит бодренько, давит 1 бар. Вроде не грееться.
Но это временно, ждём когда приедет шим преобразователь.
Вес бета версии 7 кг, трубы тяжелые. Батарея 700грамм, 8А*ч.
Потребление при 16 в - 2,7А.

subir gif
subir fotos gratis

subir imagen

Сообщение отредактировано pjrough: May 31 2015, 20:47

[грегор]

А что за штука с 4-мя диодами на аккумуляторе?Входит изначально в сборку?

[pjrough]

Это индикатор заряда батареи и сигнализация разряда.

Сообщение отредактировано pjrough: May 31 2015, 21:03

[jonikru]

Это индикатор заряда батареи и сигнализация разряда.

А можно сылочку на этот индикатор?Молодец очень все хорошо получается.

[pjrough]

Спасибо, вот типа такого:http://www.hobbyking.com/hobbyking/store/__18987__On_Board_Lipoly_Low_Voltage_Alarm_2s_4s_.html
Но это для липо.

[SevinSon]

pjrough,замечательно всё у Вас получается.
Коробка вообще супер(правда не полепропилен),на солнце осторожней.
И что собирается система без применения заказных(токарных и т.п)работ:-
отлично.

[pjrough]

Спасибо, посмотрим, как оно в работе.
Пока кажется, что тяжеловата система, но с другой стороны это не критично.

[грегор]

Это индикатор заряда батареи и сигнализация разряда.

Спасибо!Это,выходит,нечто среднее между контроллером разряда,с автоотключением и вообще отсутствием контроля разряда,когда можно за раз,в хлам убить литий?А далеко слышно?

Сообщение отредактировано грегор: Jun 1 2015, 20:46

[pjrough]

Оно не защищает, верно. Просто 4 св диодами показывает уровень заряда. Пищит противно, слышно метров с 5, но при закрытой крышке слышно не будет.
Решение временное.
