Набрёл тут недавно..., Компрессор низкого давления 12V

[Mr. FOG]

Единственное что вижу, так это выход воздуха и все пузыри по ушам бить будут. Будет грохот. Но это как у практически всех октопусов. Исключение пожалуй АВМ отдельные модели со шлангами. Пробовал на выход воздуха у октопуса шланг монтировать, оба шланга выводил и соединял сзади шеи , сразу грохот от пузыриков прошел, но возникло усилие на выдох. Нужно столб воды, который образуется в шлангах продавливать. надо что-то опять мудрить.

все придумано до нас добавочные клапана как на авм 5 так называемые усы

Сообщение отредактировано Mr. FOG: Mar 16 2024, 13:04

Вложенные эскизы изображений

[brat-aleks]

Два года использую этот шланг, никак не обслуживаю и не берегу его. Немного разлохмотилась обмотка от липучек на рюкзаке, а так все ок.

Доброго дня а саму Хуку Z 500 используете или младшую 270? Как впечатления можете вкратце описать? Собираюсь приобрести но сомнения есть!
Спасибо

[rndman]

Может кому будет полезно.
Увеличил количество воздуха выдаваемого 903м компрессором.
Давление тут же скакануло, пришлось прокладку в голову ставить по внешнему диаметру диафрагмы, иначе грелся и жрал електричество как не в себя.
Один заплыв делал на давлении в 1.6 атм, манометр скорее врет в меньшую сторону, так почувствовал, что дышу подгоревшей краской...
Снизил прокладкой до 1.1.
Теперь воздух дует так, что пока выдыхаеш он успевает набить полный рессивер, слышно по максимально поднимающимся оборотам.
Правда прожорливость не измерял, наверное побольше стал жрать, а может и меньше, раз быстро накачивает в максималку, на пике давления минимальное потребление же.
Отверстие маятника расточил круглым напильником в овал и сделал вкладыш из мягкого места полотна для ножовки, из не каленого места.
В тисках с разжатыми губками меньше диаметра вала на 1мм примерно, молотком придал с помощью сверла, гладким концом, вкладышу форму вала.
Рабочий ход шатуна увеличился на толщину вкладыша вверх и вниз, этого более чем достаточно!
Пара выходов было, не греется и воздуха с избытком.

Сделал доработку по вашему методу на компрессоре Boyu-906. Давление с 0.8 Атм поднялось где-то до 1.4 Атм.
Результатом доволен, но смущает 2 момента усилилась вибрация компрессора, думаю также возросла нагрузка на двигатель.
Как у вас ведет себя компрессор? Живой еще?

[brams]

Сделал доработку по вашему методу на компрессоре Boyu-906. Давление с 0.8 Атм поднялось где-то до 1.4 Атм.
Результатом доволен, но смущает 2 момента усилилась вибрация компрессора, думаю также возросла нагрузка на двигатель.
Как у вас ведет себя компрессор? Живой еще?

Да вполне себе качает, может Вы вкладыш толще поставили?
У меня вкладыш 0.8мм получился.
Меня только температура смущала, вибрации лишней не заметил, но она обязана появиться, баланс нарушен.
При давлении 1.4 температурить будет.
Благо вернуть назад можно, выкидываеш вкладыш и компрессор в "стоке".
---------
Увидел "906" Вам, что, воздуху на нем не хватало?!?
903 куда нишло разгонять, но 906й, вы троем на нем сидеть под водой хотите?))
На 906ом вполне хватило бы немного сточить крышку, до одной атмосферы легко подняли бы, зачем больше.
----------
А вообще, в данный момент возня с такими компрессорами это больше от того что руки чешутся, у нас все понабрали китайских, довольные, я для себя решил, как сломается чинить не стану, в мусор и куплю китайский, если вообще желание будет, у нас уже и под водой делать нечего, ради удовольствия в воду лезешь...
Доступность подводных приборов и средств для дыхания сделали своё чёрное дело, раньше было какое то таинство, дышать под водой

Сообщение отредактировано brams: Jun 13 2024, 22:16

[rndman]

Да вполне себе качает, может Вы вкладыш толще поставили?
У меня вкладыш 0.8мм получился.
Меня только температура смущала, вибрации лишней не заметил, но она обязана появиться, баланс нарушен.
При давлении 1.4 температурить будет.
Благо вернуть назад можно, выкидываеш вкладыш и компрессор в "стоке".
---------
Увидел "906" Вам, что, воздуху на нем не хватало?!?
903 куда нишло разгонять, но 906й, вы троем на нем сидеть под водой хотите?))
На 906ом вполне хватило бы немного сточить крышку, до одной атмосферы легко подняли бы, зачем больше.
----------

Спасибо за ответ! Вкладыш сделал из сегмента лезвия малярного ножа, толщина 0.7мм.
Это моя первая попытка собрать систему хука. Поэтому допустил некоторые ошибки.
Хотел сделать компактную систему, из-за чего объем ресивера выбрал всего 3л.
Без доработок 906 выдавал всего около 0.8атм, да один вдох сделать нормально можно,
но для последующих не успевает набить воздуха.
Теперь понимаю, что надо было все таки ресивер делать из трубы, чтобы объем был
хотя бы 8-10литров, а больше - лучше. Так наверное и сделаю, увеличу объем ресивера,
возможно после это верну компрессор в сток.

Сообщение отредактировано rndman: Jun 17 2024, 09:38

[brams]

Спасибо за ответ! Вкладыш сделал из сегмента лезвия малярного ножа, толщина 0.7мм.
Это моя первая попытка собрать систему хука. Поэтому допустил некоторые ошибки.
Хотел сделать компактную систему, из-за чего объем ресивера выбрал всего 3л.
Без доработок 906 выдавал всего около 0.8атм, да один вдох сделать нормально можно,
но для последующих не успевает набить воздуха.
Теперь понимаю, что надо было все таки ресивер делать из трубы, чтобы объем был
хотя бы 8-10литров, а больше - лучше. Так наверное и сделаю, увеличу объем ресивера,
возможно после это верну компрессор в сток.

по нехватке воздуха смотрите прежде всего на вторую ступень, он же лёгочник, крутите его на максимальное прохождение воздуха, тут самое слабое звено.

[Черничка]

Всем привет. Сдох похоже мой поршневой компрессор. Посоветуйте какой мембранник взять? Boyu 906, 908 или есть что-то сейчас получше? Желательно чтобы не дорабатывать, а просто поставить и плавать.

[vinato]

Всем привет. Сдох похоже мой поршневой компрессор. Посоветуйте какой мембранник взять? Boyu 906, 908 или есть что-то сейчас получше? Желательно чтобы не дорабатывать, а просто поставить и плавать.

Заводской китай RESUN 904-905 , аналог BOYU 906-908 . Но качество на несколько порядков выше . Цена правда тоже не много выше .

[mrsevdon]

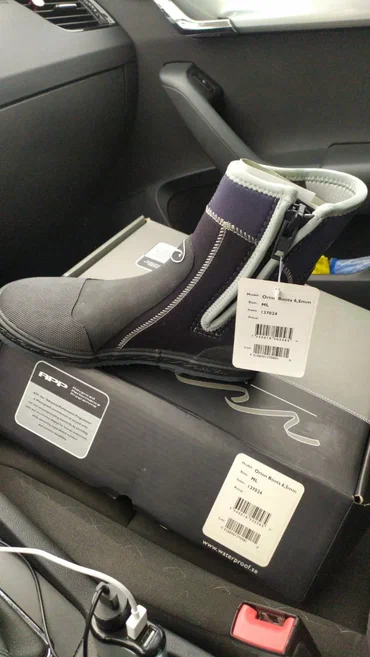

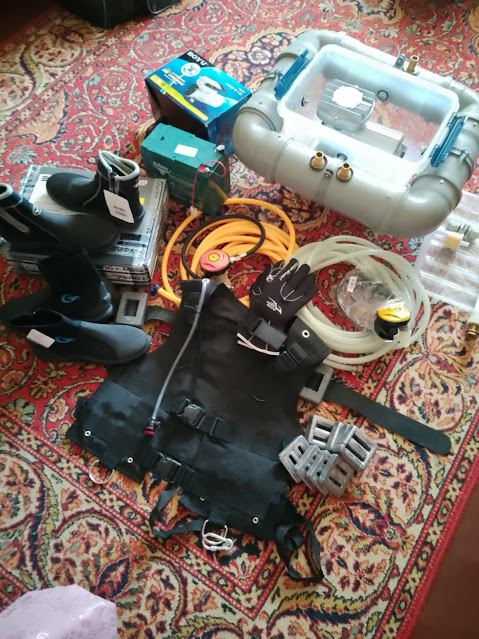

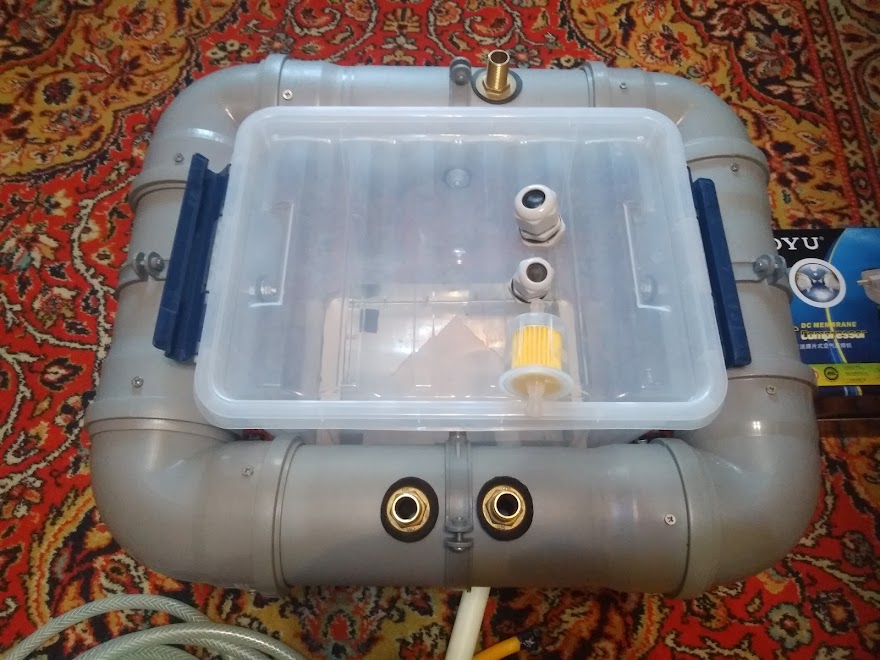

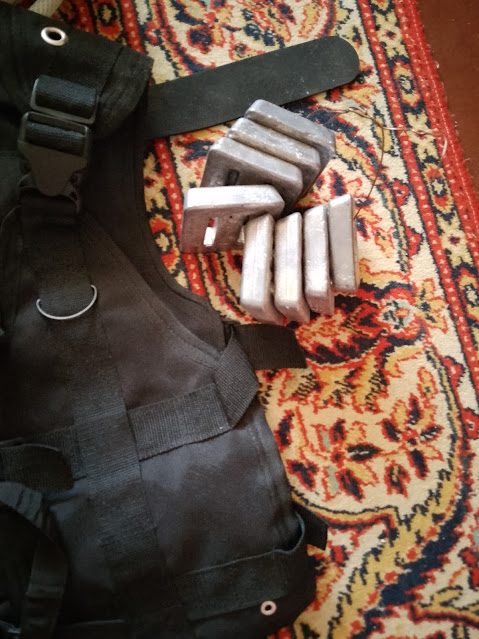

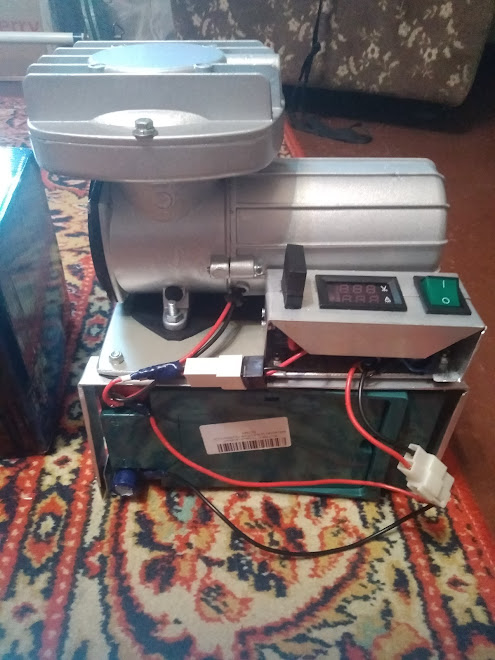

Доброго всем дня здоровья и хороших находок, кому интересно распродаю все для подводного копа , поменялись обстоятельства - в наличии хука на 910 компрессоре ( стоит два вывода на шланги- на двоих человек можно попробовать или один вывод заглушку поставить если одному нужно)по мелочам на крышку бокса установить гермовводы ( есть в наличии) для вывода шлангов, акк тяговый все новое , гидрокостюм в идеале в морской воде не был 7 мм Spetton. новые боты ORION 6.5 мм 42-43 размер, еще одни боты 45 размер попроще, перчатки , два октопуса новых доработанных , на одном расточен жиклер на втором замена пружины, два комплекта шлангов, разгрузка новая с поддувом и комплект грузов к ней, скуб .
Лучше если хуку всю в комплекте заберете, если нет можно отдельно компресор и акк , октопусы , шланги. По хуке с ценой завтра напишу . Костюм - 10000, боты ORION -5000, боты попроще -1500,разгрузка с грузами 5000, октопусы по 1300, шланг 10 метров , по 1500 р

все можно посмотреть по ссылке https://disk.yandex.ru/d/JGB1eGJl8Qgang

Вложенные эскизы изображений

[handyman]

https://share.temu.com/iaCmURcdIRB
Привет всем!
Если не открывается, LiFePo4 элемент
Напряжение 3.2В
Ёмкость 15000 мАч
Размер 140мм на 33мм в диаметре
Можно ли 4 или 5 таких батарей, соединенных последовательно, применять для компрессора на 12В?
Мощность компрессора 60Ватт

Сообщение отредактировано handyman: Sep 20 2025, 19:55

[Валидатор]

https://share.temu.com/iaCmURcdIRB
Привет всем!
Если не открывается,  LiFePo4 элемент
Напряжение 3.2В
Ёмкость 15000 мАч
Размер 140мм на 33мм в диаметре
Можно ли 4 или 5 таких батарей, соединенных последовательно, применять для компрессора на 12В?
Мощность компрессора 60Ватт

Время работы будет 3 часа, расчетное. Зарядка должна быть специальная.

[handyman]

Время работы будет 3 часа, расчетное. Зарядка должна быть специальная.

Т.е. I-Max не годится? А сколько брать батареек, 4шт , или 5?
У меня 16шт стандартных 18650, на 16.8В

[Валидатор]

Т.е. I-Max не годится? А сколько брать батареек, 4шт , или 5?
У меня 16шт стандартных 18650, на 16.8В

Так насос то на сколько вольт? Охлаждается хорошо?
Наверное лучше взять 8 банок , соединить параллельно по 2 шт а затем последовательно 4 пары.
imax дохловатая зарядка!

[handyman]

Заводской китай RESUN  904-905 , аналог BOYU 906-908 . Но качество на несколько порядков выше . Цена правда тоже не много выше .

Подтверждаю! Намучался я с Boyu...подшипники ни к черту. А менять их муторно. Resun-904 честно отработал несколько лет, и тоже встал, проблема в подшипнике.

Сообщение отредактировано handyman: Sep 21 2025, 16:04

[handyman]

Так насос то на сколько вольт? Охлаждается хорошо?
Наверное лучше взять 8 банок , соединить параллельно по 2 шт а затем последовательно 4 пары.
imax дохловатая зарядка!

На 12В конечно, но 8 шт с такими размерами не поместится в короб. Сейчас батарея из-
16шт 18650 , соединенных 4×4 позволяет поплавать менее двух часов.

Сообщение отредактировано handyman: Sep 21 2025, 14:38

[Валидатор]

На 12В конечно, но 8 шт с такими размерами не поместится в короб. Сейчас батарея из-
16шт 18650 , соединенных 4×4 позволяет поплавать менее двух часов.

А другой ящик лень делать?
2х4 поинтереснее.

[handyman]

А другой ящик лень делать?
2х4  поинтереснее.

Я брал готовый агрегат у известного мастера. Больше ящик можно сделать только на хукке с нуля. Тут вокруг бокса труба на 110, вплотную

Сообщение отредактировано handyman: Sep 21 2025, 16:05

[Валидатор]

Я брал готовый агрегат у известного мастера. Больше ящик можно сделать только на хукке с нуля. Тут вокруг бокса труба на 110, вплотную

Ну сделать тогда 2 комплекта, на смену.

[handyman]

Пришли XXL

Сообщение отредактировано handyman: Oct 1 2025, 00:38

[handyman]

Заряжаю пока каждую батарейку, потом буду паять их .
Как сделать балансом зарядку,кто знает?

Сообщение отредактировано handyman: Oct 1 2025, 00:38
