Набрёл тут недавно..., Компрессор низкого давления 12V

[JRoman]

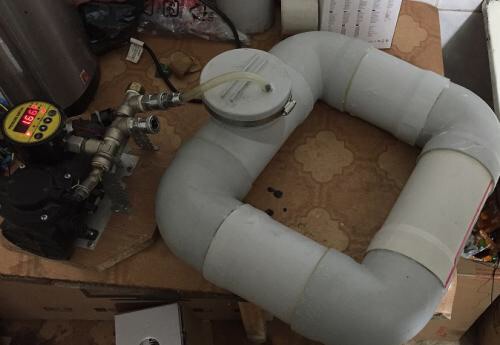

Продолжение.[attachmentid=2659351][attachmentid=2659352].если что не понятно могу рассказать.

Добрый день!
Вроде по фотке имею аналогичный насос. Так же этикетка про 8 ампер. Но от 12 вольт крутит вяло. Немного чувствовал дискомфорт. Амперметр показал меньше 5ти ампер, 8а это пусковой ток максимальный. Поднял напругу 15в так совсем другая песня.

[JRoman]

Идея по вашей системе.Если поставить между реле давления и компрессором разгрузочный электро клапан.Который будет стравливать воздух при остановке компрессора.Естествено между реле и ресивером надо ставить обратный клапан.ТОГДА компрессор будет запускаться на любом давлении.ПРИНЦИП работы бытового покрасочного компрессора.ОБРАТНЫЙ можно использовать водяной а стравливающий типа авто газ системы.Киньте ссылочку по вашему датчику давления,если возможно

Www.ebay.com
Лот номер:170966532522
Такое релле давления цифровое.
Вашу идею понял, но меня это режим полностью как раз устраивает. Возможно ваш вариант для более серьезных глубин.

Я последний тест делал уже с плотом из канашки.
Выставил включение на 0,7 выключение на 1.2атм. Плот явл рессивером.
Пока дышу давление 0.7 - 1атм в завис от интенсивности, давление очень плавно меняется. Перестаю дышать примерно 20-30 сек мотор выключается. Думаю этого в полне достаточно зачем чтоб дольше молотил?

Сообщение отредактировано JRoman: Apr 17 2015, 18:51

Вложенные эскизы изображений

[nemetc]

не знаю честно, старт стопный режим это нехорошо вобщето для компрессора да и для аккумулятора,,если к примеру поставил бы шим регулятор и просто снмжал обороты, то да, кстати вопрос, у тебя плотик не трещит, мой когда давление набирает трещит неслабо, аж страшно ))))))

[jonikru]

[quote=JRoman

Я последний тест делал уже с плотом из канашки.
Выставил включение на 0,7 выключение на 1.2атм. Плот явл рессивером.
Пока дышу давление 0.7 - 1атм в завис от интенсивности, давление очень плавно меняется. Перестаю дышать примерно 20-30 сек мотор выключается. Думаю этого в полне достаточно зачем чтоб дольше молотил?
[/quote]Благодарю за ссылку.Увеличить давление можно для увеличения времени между циклами.Но если вас так устраивает че тогда мудрить А какой акум вы используете,плотик довольно маленький,держит на плаву?

[nemetc]

когда помпа стартует идет неслабый бросок тока, если хотите эконмить то есть смысл при достижении рабочего давления снизить обороты шим регуляторм, но не останавливать, старт стоп это плохо. но решать вам )))

[nemetc]

седня кстати тестил свой плотик ресивер + 3 литровый ресивер вдогонку, судя по всму на 910 на небольших глубинах вполне возможно погружатся вдвоем,

[jonikru]

А где тестили?Погружались или на воздухе?У вашей помпы производительность позволяет,на трех мерах думаю легко будет справляться а может и глубже.Вы меня обнадежыли правильно я 906 заказал погружаться планирую один.Все друзья по полям пикают Пытаюсь собрать литий полимерную сборку из 18650.Кстати мексиканец из видео на таких собирал не потому что они очень хорошие,а их просто есть где взять на шару.У амерекосов ноутов побольше и батареи они меняют часче.Китайские акумы отпали автоматом,на ютубе полно видео где народ емкость замеряет,посмотрел и офигел вместо 4000ач еле 800ач набирает.КИСЛОТНИК полегче будет

Сообщение отредактировано jonikru: Apr 17 2015, 23:31

[хеликоптер]

http://vk.com/video33321405_170944551
Вот моё творение на полтора часа хватает

[nemetc]

я выбирал данную помпу по другой причине, с увеличением глубины производительность серьезно падает, тоесть на 910 м в одиночку можно погрузится глубже, я там гдето график кидал, ну хавает да неслабо, у нас тут недалече яма есть 9 метров, старая мельница была, вот там глубину и протестю, я там в октябре с аквалангом нырял, единственная засада в полнолицевой нет возможности нос зажать для продувки, придется сглатыванием выравнивать давление до какой глубинв моих перепонок хватит не знаю, надо ченить придумать,

[jonikru]

я выбирал данную помпу по другой причине, с увеличением глубины производительность серьезно падает, тоесть на 910 м в одиночку можно погрузится глубже, я там гдето график кидал, ну хавает да неслабо, у нас тут недалече яма есть 9 метров, старая мельница была, вот там глубину и протестю, я там в октябре с аквалангом нырял, единственная засада в полнолицевой нет возможности нос зажать для продувки, придется сглатыванием выравнивать давление до какой глубинв моих перепонок хватит не знаю, надо ченить придумать,

Может пригодится.Я когда малой был.Мне сосед подарил мою первую маску в жизни,резина была дубовая и ровная нос зажать возможности не было.А за крабами ныряли больше пяти метров.Тогда я нарыл в старых журналах спортсмен подводник конструкцию прищепки для носа.Выглядело так как пружинка бельевой пищепки а на концах резиновые пробки от пеницелина.Мне тогда помогло так нырял пока новую маску не подарили.Может пригодится

[JRoman]

[quote=jonikru,Apr 17 2015, 22:53]
[quote=JRoman

Я последний тест делал уже с плотом из канашки.
Выставил включение на 0,7 выключение на 1.2атм. Плот явл рессивером.
Пока дышу давление 0.7 - 1атм в завис от интенсивности, давление очень плавно меняется. Перестаю дышать примерно 20-30 сек мотор выключается. Думаю этого в полне достаточно зачем чтоб дольше молотил?
[/quote]Благодарю за ссылку.Увеличить давление можно для увеличения времени между циклами.Но если вас так устраивает че тогда мудрить А какой акум вы используете,плотик довольно маленький,держит на плаву?
[/quote]
Может я не правильно объяснил, попробую еще раз. Релле по давлению я использую не для того чтоб сделать систему кот постоянно включается - выключается, а чтоб выключалась только при продолжительном бездействии, т.е. Как ручной выключатель.
К примеру всплыл на пару минут оглядеться вокруг давление собралось мотор выключился, занырнул опять работает, но пока под водой он не выключается.

Акумы в этом сезоне буду использовать 2шт от упса т.е. 24в на 7 ач и есть еще липо 22в на 8,3ач использую шим на понижение до 15вольт.
В плот эти акумы компактно входят. Но воду еще не пробывал. Прошлым летом плот был из камеры от заз, она немного меньше текущего, плавала без проблем.

Прошлым летом плавал на 15вольтах понравилось, на 12ти както вяло было.

[nemetc]

тогда вопросов нет )))

[nemetc]

у меня даже на 9 вольтах вполне достаточно, производительность высокая ))

[jonikru]

http://vk.com/video33321405_170944551
Вот моё творение на полтора часа хватает

Похвастайтесь что в нутри?

[хеликоптер]

Похвастайтесь что в нутри?

Внутри тоже что и у Мебельщика мы вместе делали

[nemetc]

https://www.youtube.com/watch?v=vt_apfS3OxM
вот мой агрегат, частно не сильно старался снимать просто показать где регулировки на дакоре и сколько воздуха в ресивере остается если компрессор вырубить,

[nemetc]

пардон ошибся не мое
))))

[nemetc]

https://www.youtube.com/watch?v=J7JGjrecT2Q&feature=youtu.be

[jonikru]

https://www.youtube.com/watch?v=J7JGjrecT2Q&feature=youtu.be

Воздуха по моему хватить должно с десяти метров всплыть.Только нужно понять что помпа остановилась.А если не стравливать воздух,что происходить будет?Останавливается или как?Спасибо за видео

[nemetc]

регулятор на free flow становится, сам стравливает, я так регулирую, там себло клапана прижимается к подающему штуцеру, и при правильной репгулировке при превышении давления начиат стравливать в регулятор
