Благодарю. Если правильно понял герметизировали эпоксидкой.

Основу сделал из толстого текстолита а мембраны приклеил на эпоксидку.

[flagman]

Вчера аж второй раз за почти три года поиспользовал свою хуку...и не для рапаны подоставать , а по назначению. Тем, кто следит за этой веткой хочу сообщить, что придуманный мною ранее лайфхак с разделением потоков выдыхаемого воздуха работает отлично! Фото я выкладывал давно в этой ветке. Напомню. В обычном варианте оранжевого китайского загубника выдыхаемый воздух расходится у подбородка на две большие секции и пузыри идут справа-слева прямо мимо ушей. Мне показалось очень некомфортно, так как давление я ШИМом выставляю с запасом и не булькает возле ушей только когда идет вдох, а это примерно 30% всего времени, соответственно 70% времени идет бульканье (то сброс, то выдох) и я например просто не слышу у своего Соверена слабые сигналы, а своего Серфмастера вообще никакие . Переделана была выходная часть, поток уведен снизу- паралельно направо, выполнено в виде пучка тонкостенных трубочек малого диаметра (я взял от хромированные трубки от поломанной ТВ антенны). Трубки режем разной длинной (от 10см до 35см), чтоб разделенные потоки малых пузыриков не смешивались. Вчера испытал - вообще никаких теперь проблем, что-то там за правым плечом там бормочет тихонько и ладно.... Стало очень даже комфортно и все слышно , тем у кого похожая проблема - рекомендую. Есть один только минус - нельзя в воде и сильно наклонять голову на левую сторону, так как выход сделанного пучка из трубок становится выше входного шланга и начинает подхлебывать воду... Сейчас я бы при изготовлении трубки вывел не горизонтально (паралельно входу) , а сделал крен их вниз, тогда и такой ньюанс бы не возник. А вообще всем рекомендую, в воде тихо стало ушам.
Не нашел своих фото, добавлю через часок..

Сообщение отредактировано flagman: Aug 30 2018, 09:10

[handyman]

У меня отходящими пузырями сдувает с капюшона наушники. Даже думал сделать внизу бретельки на липучках и схватывать у подбородка..

[handyman]

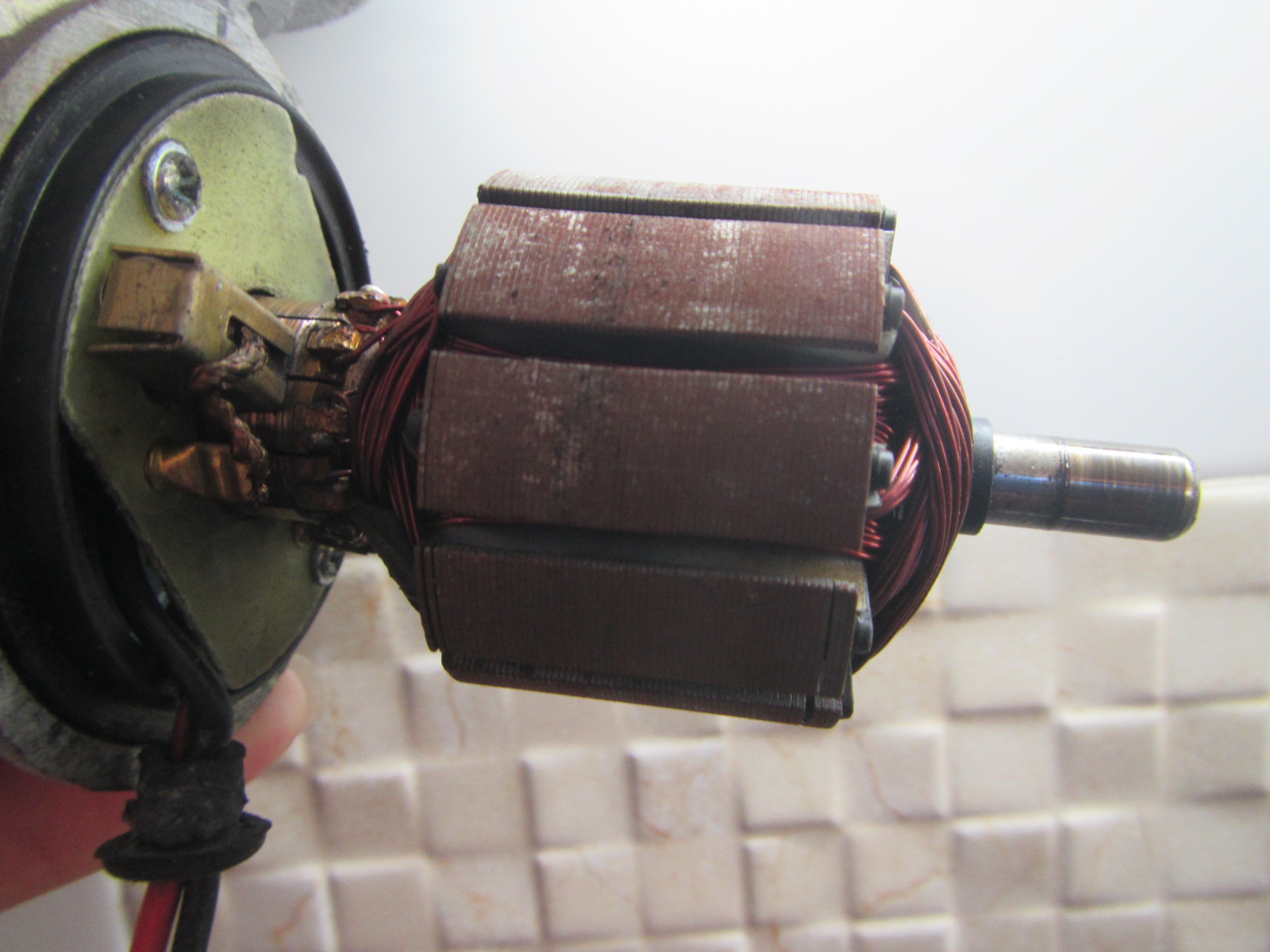

Сегодня дышать под водой стало совсем тяжело.. решил таки подышать парами кислоты, и припаять реально эти выводы обмоток на коллекторе.. и сам его почистить. Вот что делает море с компрессором..

Вложенные эскизы изображений

[vinat]

Сразу и подшипник поменяй , скоро крякнет.

[handyman]

Сразу и подшипник поменяй , скоро крякнет.

в этом рассоле скоро крякнет и он сам.. целиком. снаружи корпус в белых разводах, как снег.. работать после пайки стал резво, но резерв пора заказать.

[God_of_War]

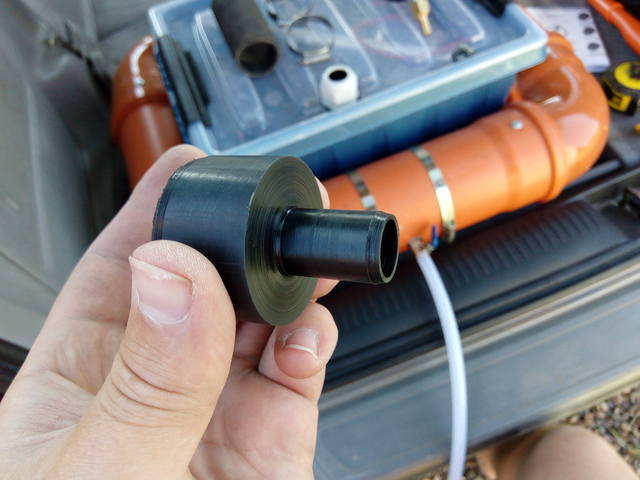

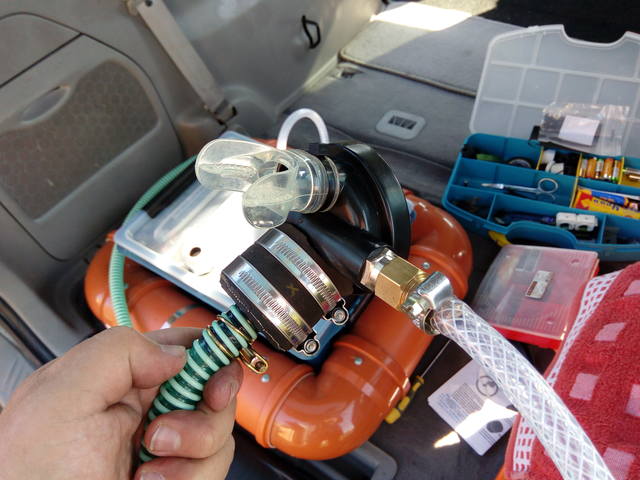

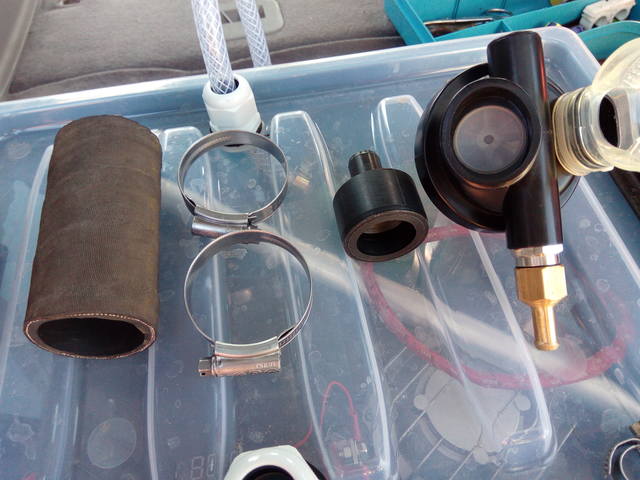

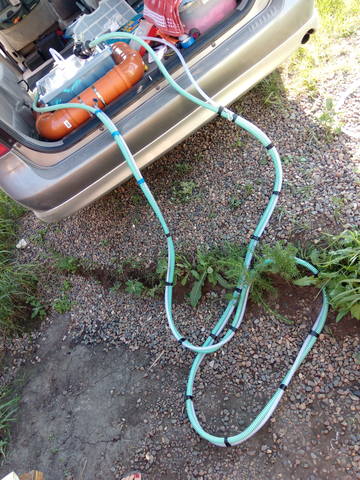

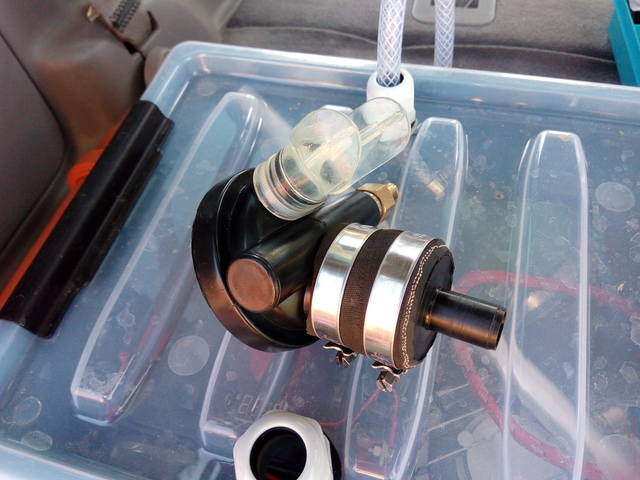

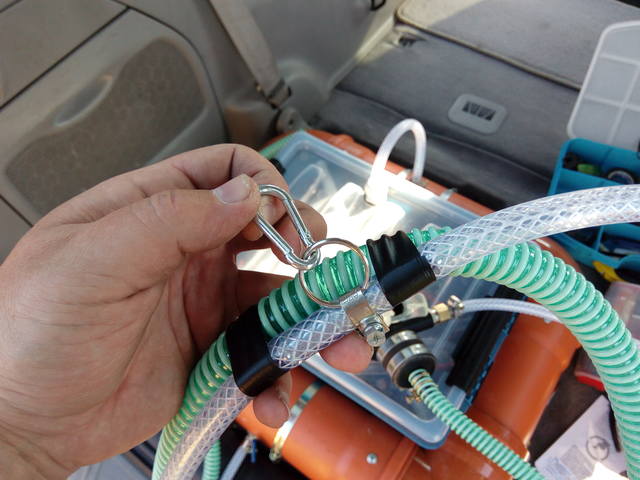

Наивно полагая, что обратка заработает, испытал такой способ.
Отдал за переходник токарю соточку. Шланг поливочный дешевый...
Не заработало. Невозможно сделать больше одного вдоха, как объяснить не знаю, физика.
Но зато нырнув с патрубком вместо разделителя (без переходника) , кардинально почувствовал разницу в шуме пузырей.
Соответственно пришла в голову мысль, вставить в этот патрубок типа аэратора, что-то с мелкими отверстиями... звучать по любому приятнее будут...
Вот кто юзает активно, можно попробовать... у меня мембрана порвалась на октопусе...
До следующего лета в темный угол спрятал.

[jonikru]

Наивно было думать что заработает.Идеи есть на этот счет,нет времени испытать.

[God_of_War]

Наивно было думать что заработает.Идеи есть на этот счет,нет времени испытать.

Я так и написал. Есть объяснение, опиши.
Ну и идеей поделись.

[flagman]

"Соответственно пришла в голову мысль, вставить в этот патрубок типа аэратора, что-то с мелкими отверстиями... звучать по любому приятнее будут...
Вот кто юзает активно, можно попробовать... у меня мембрана порвалась на октопусе..."
Наверное тему не сильно отслеживаешь, в прошлом году когда делал свой пучок из трубок уже советовали взять много аэраторов в паралель.... Не годится, сильно заужены отверстия, надо этих аэраторов под два десятка чтобы не уменьшить диаметр выходного отверстия и соответственно не было тяжело выдыхать... Пучок из трубок в бок хорошее решение, я начал, Джоник повторил, все нормально работает и уже придумано...

[jonikru]

Я так и написал. Есть объяснение, опиши.
Ну и идеей поделись.

Да без проблем.Принцип работы легочника,когда мы под водой и не дышым давление воды на диафрагму равно давлению внутреннему(воздуха) и это же давление давит и на клапан выдоха(со стороны воды)клапан остается закрытым.При вдохе давление внутри легочника падает и вода давит на диафрагму которая открывает клапан подачи воздуха.Когда вдох закончен, давление воздуха возвращает диафрагму на место и клапан закрывается(давление уравнялось)при выдохе мы создаем внутри легочника давление чуть больше чем давление воды на клапан выдоха, и воздух выходит в воду, как только выдох закончен вода своим давлением закрывает клапан выдоха.Если убрать давление воды на клапан выдоха и вывести его в атмосферу(что ты и сделал)Воздух в легочнике сразу откроет клапан выдоха(так как давление атмосферы меньше чем в легочнике) давление в легочнике упадет и диафрагма тут же будет надавлена водой и откроет клапан подачи воздуха и не будет закрыватся так как воздух будет уходить через открытый клапан выдоха.Пацаны которые сделали таймень эту проблему решили(даже вроде запатентовали).У них легочник с двумя диафрагмами,что внутри не видел ,но очень бы хотелось.Я пока не понял их конструктив,а мои идеи надо проверять.Суть в том что надо делать двух составной клапан,чтоб выдох уходил через шланг а атмосферу и другая его часть свызана с водой и давлением воды будет его закрыват.Как то так.

[nemetc]

Привет

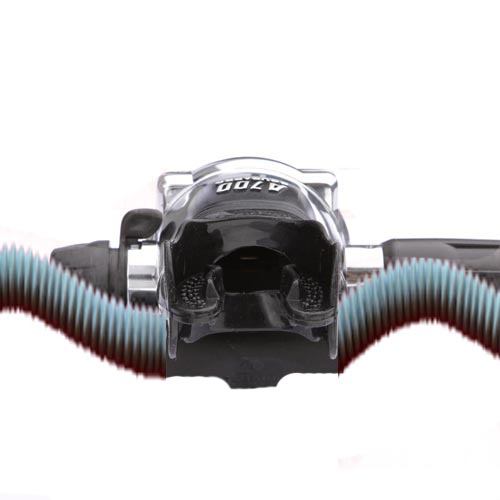

я делал немного подругому потом отказался от затеи у меня световая индикация поэтому шум пофиг. но принцип обясню. возможно поможет. саму приблуду скорей всего не найду так как активногаражом занимаюсь но попробую нарисовать или обьяснить. всесто дефлектора через переходник ставиться гофрированный шланг типа с противагаза или подобное мягкий и достаточно большого диаметране меньше дюйма. шланги уводятся и вправо и влево от переходника а сниза в переходнике сделано отверстие диаметром полтора 2 сантиметра. слышно конечно все равно будет . но можете попробовать повторить затраты маленькие . можно попробовать использовать толстый садовый шланг и на выходе что нибуть типа рассекателя придумать.

[nemetc]

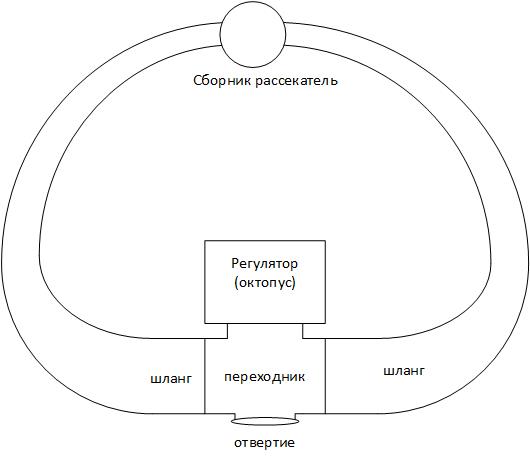

ну гдето так.снизу в переходнике отверстие или клапан на выдох обязательно.

Вложенные эскизы изображений

[God_of_War]

Володя и Женя спасибо.
Все понятно стало.
Практически не использовал в этом сезоне, только испытания.
Надо наверное в бассейн систему утащить, да под присмотром в зиму потренироваться.

А вот еще вопрос.
Диафрагма китайского октопуса, из какого материала она интересно?
У меня образовался микропорез, либо я был не аккуратен при сборке, не знаю как так вышло.
В общем пробовал и житкую латку, космофен, клей пвх и даже на паяльник... даже не плавиться! Ничего не держит, просто после высыхания отлетает.
На али нашел диафрагмы, диаметр совпадает, конструкция та же, продаются только парами.
Но вот если отремонтировать...

[nemetc]

это силикон

[God_of_War]

это силикон

Я тоже так подумал.

[jonikru]

ну гдето так.снизу в переходнике отверстие или клапан на выдох обязательно.

Кстати вполне рабочий вариант,и просто в изготовлении.

[poisk.login]

Может кто поделиться информацией по размерам/резьбами переходника для октопуса (дыхательного автомата) как я понимаю там должен быть стандарт,шланги ведь взаимозаменяемые.
И будет ли работать нормально мембранный октопуса от Titan LX?
При условии что использовать буду аквариумный компрессор.

Сообщение отредактировано poisk.login: Sep 2 2018, 08:54

[nemetc]

отработано на китайце. не порть октопус. переточи китайца и все тото.

[Сетевой]

И будет ли работать нормально мембранный октопуса от Titan LX?
При условии что использовать буду аквариумный компрессор.

Не порть хороший зимний октопус, без переделки он будет работать примерно до 3-2 атмосфер. А лучше собирай хуку на беркуте, аккумулятор бери из расчёта на 3-4 часа поплавать не больше, там ничего переделывать-точить не нужно просто собрал всё на покупных фитингах и вперёд. Это конечно если машина есть и можно к воде подъехать поближе.
