Набрёл тут недавно..., Компрессор низкого давления 12V

[Юрий Крым]

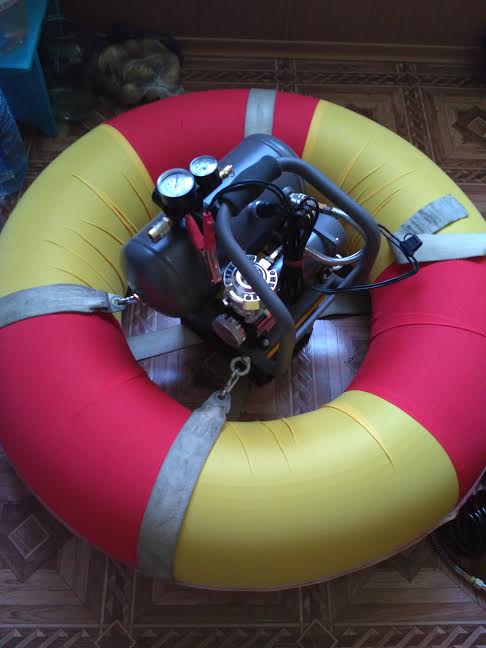

вот обещанное фото SA-06 в месте с плюхой которую сшила супруга

Вложенные эскизы изображений

[jonikru]

jonikru подскажите при получении нового компрессора ACQ906 , что рекомендуете сделать, чтобы работал потом без проблем?

Я все переделываю,поджимаю головку и меняю клапана с винтами.Мажу все подшипники и центрую статор относительно ротора.Потом выставляю кривашип и мембрану.Весь крепеж на контровку ставлю.

[Океанов]

Я все переделываю,поджимаю головку и меняю клапана с винтами.Мажу все подшипники и центрую статор относительно ротора.Потом выставляю кривашип и мембрану.Весь крепеж на контровку ставлю.

Можно поподробней: какие клапана и винты вы меняете? И зачем? Для чего центровать статор относительно ротора и.т. д.я Я 908 взял попробовал подышать дома, подсоединив его к редуктору. В общем дышится не легко и компрессор испытывает явные перегрузы, судя по звуку его работы. Думаю до четырёх метров мощи хватит, ну а глубже я сам не полезу. Так-же воздух откуда то из под прокладки верхней стравливается- не знаю это так и должно быть?

[jonikru]

Можно поподробней: какие клапана и винты вы меняете? И зачем? Для чего центровать статор относительно ротора и.т. д.я Я 908 взял попробовал подышать дома, подсоединив его к редуктору. В общем дышится не легко и компрессор испытывает явные перегрузы, судя по звуку его работы. Думаю до четырёх метров мощи хватит, ну а глубже я сам не полезу. Так-же воздух откуда то из под прокладки верхней стравливается- не знаю это так и должно быть?

Я все подробно описывал,и по 906 и по 903.Если надо все выше.Вы берете китайский ширпотреб,меня лично его качество не устраивает.Вот я и переделываю все что меня не устраивает.

[Moqvai]

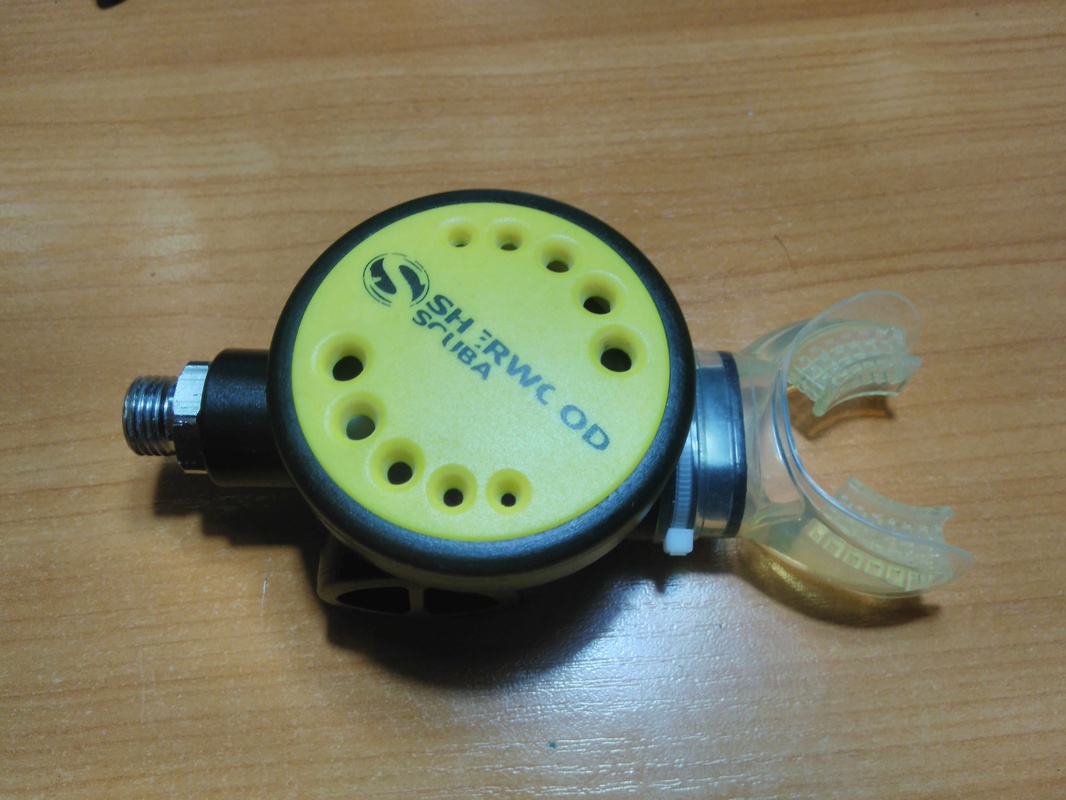

По совету продавца Б/У регуляторами, преобрел данный девайс. Используемый компрессор выдает 100л/мин при макс давлении 1,2 кг. Подключил регулятор шлангом с внутренним диаметром 12мм к компрессору и попробовал дышать через регулятор. Для того, что-бы сделать вдох приходится прикладывать усилие, которое заметно выше чем при обычном дыхании. Можно какньть настроить или доработать данный регулятор что-бы вдох происходил с меньшим усилием?
https://postimg.org/image/dxx3061z7/
https://postimg.org/image/4fxc04gar/
https://postimg.org/image/4rescvwqr/
https://postimg.org/image/rinuzahs3/
https://postimg.org/image/yaea256rn/
https://postimg.org/image/5reppe1ap/

[jonikru]

По совету продавца Б/У регуляторами, преобрел данный девайс. Используемый компрессор выдает 100л/мин при макс давлении 1,2 кг.  Подключил регулятор шлангом с внутренним диаметром 12мм к компрессору и попробовал дышать через регулятор. Для того, что-бы сделать вдох приходится прикладывать усилие, которое заметно выше чем при обычном дыхании. Можно какньть настроить или доработать данный регулятор что-бы вдох происходил с меньшим усилием?
https://postimg.org/image/dxx3061z7/
https://postimg.org/image/4fxc04gar/
https://postimg.org/image/4rescvwqr/
https://postimg.org/image/rinuzahs3/
https://postimg.org/image/yaea256rn/
https://postimg.org/image/5reppe1ap/

Надо увеличивать диаметр прохода клапана и уменьшать усилие пружины.

[oldmodest]

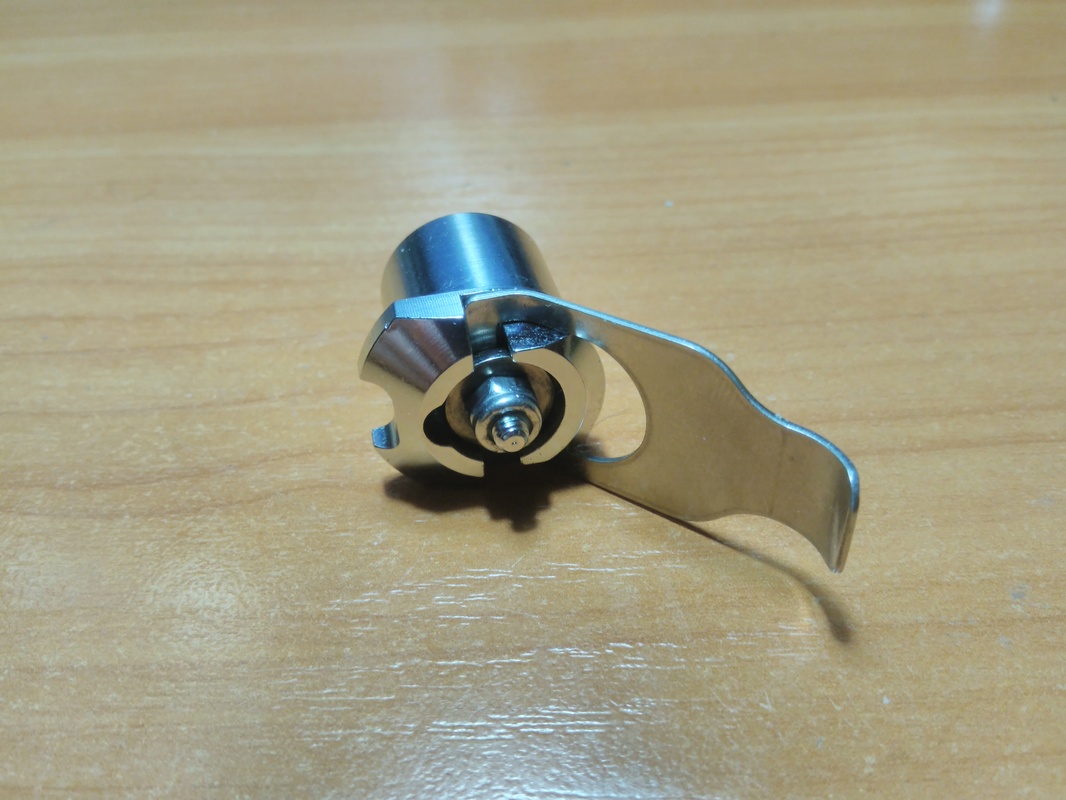

Попробуйте ослабить пружинку или замените её.
Этот "хвостик" должен очень легко, нажимая, открывать доступ воздуха.

Не могу сравнить, но разве подключение шланга сбоку к регулятору не удобнее?

Сообщение отредактировано oldmodest: Jun 2 2017, 23:58

Вложенные эскизы изображений

[Moqvai]

Попробуйте ослабить пружинку или замените её.
Этот "хвостик" должен очень легко, нажимая, открывать доступ воздуха.

Не могу сравнить, но разве подключение шланга сбоку к регулятору не удобнее?

Наверняка, подключение с боку удобнее, но из десятка регуляторов, которые были у продавца (с его слов) для системы хука подходил именно этот.
Пружинку, походу придется менять, я ее ослабил, запирающий клапан выдвинулся вперед и при сборке, часть с седлом стала вдавливать подпружиненую часть. Язычек, стал вообще свободно болтаться ничего не открывая и не закрывая. Восстановил все как было.

[pjrough]

У других регуляторов конструкция будет подобная.
Нужно пробовать как дышится при минимальном прижиме седла. И если дышится трудно, то рассверливать проходное отверстие.

[oldmodest]

Наверняка, подключение с боку удобнее, но из десятка регуляторов, которые были у продавца (с его слов) для системы хука подходил именно этот.
Пружинку, походу придется менять, я ее ослабил, запирающий клапан выдвинулся вперед и при сборке, часть с седлом стала вдавливать подпружиненую часть.  Язычек, стал вообще свободно болтаться ничего не открывая и не закрывая. Восстановил все как было.

Уважаемый pjrough показывал в "копилке знаний" как запирающий клапан "модернизировать" установкой дистанционной прокладки.
При таком варианте менять пружинку возможно не придётся.
Пусть и не такая модель регулятора, но.........
Вы на правильном пути.....всё получится.

[pjrough]

было такое. как вариант пожет подойти:

В копилку знаний.
Дано: компрессор BOYU ACQ-903. батарея 16.8V - 8000 mah lipo, давит порядка 1 bar. ресивер порядка 10л.



Настроил китайский октопус, чтоб дышать легко было. Для настройки не требуется переделки переходных сечений ни замены пружинок.

Идея такова: нужно чтоб седло запорного клапана давило ровно столько, чтоб при 1 bar (в моем случае) клапан был закрыт и не травил, но при этом легким вдохом открывался. В этом случае в между вдохами ресивер будет набирать этот самый один бар и вдох будет проходить легко + при выкл компрессора можно будет дышать из ресивера, при чем вполне легко.

У меня в итоге вышло 2,5 вдоха после откл компрессора.

Настройка

1. разбераем октопус, выкручиваем редуктор






2. задняя часть редуктора


максимально откручиваем гайку, фиксируем в этом положении фиксатором резьбы.

3. закручиваем запорную деталь (седло клапана?) так, чтоб оно торчало минимально из корпуса




4. На этом этапе собираем все и аккуратненько вкручиваем деталь в которую устанавливается седло - не до конца. Наша цель - определить позицию, при которой при работе компрессора редуктор закрыт, но с легким вдохом открывается.

Позиция будет такова, что деталь седла не будет закручена до упора, но при этом на 4-5 оборотов (в моем случае) закрутиться в корпус редуктора.

5. Делаем дистанционные проставки



Я использовал капроновые шайбы.
На финальном этапе настройка осущ при рабочем компрессоре. Большим газовым колючем до деформации капрона закрутил деталь седла в корпус. Можно использовать фиксатор резьбы, чтоб не откручивалось.



Уже проверил, погружался до 3,5 метров - работает отлично.

картинки только побило в посте. опять же это если сверлить не охота октопус. но лучше сверлить...






















Сообщение отредактировано pjrough: Jun 3 2017, 10:06

[pjrough]

Не все Boyu 903 одинаковы. Последний, что купил сильно греется. С приходом жары использовать его практически нереально.

На 12В берет 4 - 4,5А, на 16,8 - 5,5 - 6,5А.
Греется практически сразу и сильно.
Внутри практически одинаковые.

"плохой" 2008 года производства, с делтвм лакрм на проводах.
"хороший" 2015 года, с красными провадами.

[jonikru]

Женя похоже у него пластины ротора не лаченые.И ЖЕЛЕЗО РОТОРА НАЧИНАЕТ ГРЕТСЯ.Я с таким сталкивался однажды.Да и провод похоже тоже без лака

Сообщение отредактировано jonikru: Jun 3 2017, 10:43

[pjrough]

Женя, поподробней пожалуйста.
Тоесть каждая пластина из стопки должна быть покрыта лаком?
Или как?

[jonikru]

Женя, поподробней пожалуйста.
Тоесть каждая пластина из стопки должна быть покрыта лаком?
Или как?

Да,лаком покрывается что бы не было вихревых токов.Если сделать ротор цельным он моментально будет нагреватся(а ведь так делать проще).Поэтому роторы и статоры собирают из пролаченых пластин.Если изоляция между пластинами слабая то железо начинает грется.

[pjrough]

В общем временное решение: регулятор на прямоток.
Дашать легко, только вдох не такой быстрый, как при натекшем рессивере.
Из плюсов - не так греется. Вполне могу плавать пока замена не приедет.
Из минусов - адски громкий звук выхлопа. Искать сложно. Точнее расслышать что то возможно только во время вдоха и делая выдох быстрым.
Сразу вспомнил про вопросы Володи про громкость звука и установку рассеявателя для выхлопа.

[flagman]

Женя привет. Да действительно пришлось бороться с этой проблемой. Я не совсем понял что значит прямоток и почему раньше тебе пузыри не мешали? Они же есть вроде всегда? Поделюсь советом, тем более что я пару дней назад испытал свой хокан после переделки удачно (только коробку разбил блин). Смотри фото как я убрал с октопуса нижний резиновый выхлопной распределитель (делит выдох на право-лево), приклеял к пластиковой горловине небольшой пластиковый короб отводящий воздух только в правую сторону, из короба выведен еще дальше вправо пучок из трубочек от разобранных телескопических антенн от радиоприемников. Трубки эти общим пучком равны диаметром порядка 20-23мм. Трубки конечно же как в органе, обязательно все разной длинны. Все работает как и предполагалось, выдыхаемый воздух разбивается примерно на 15-20 отдельных тонких каналов, и все пузырьки выходят в воду не смешиваясь, отдельно, как раз из-за разной длинны трубок. Получается не единый огромный пузырь выскакивает с хлопком, а монотонное журчание небольших пузырей. Трубки я не опускал и не поднимал, пустил параллельно горизонту. Положение со звуком улучшает так же то, что трубки отведены все вправо, а наушник-вкладыш наоборот всовываю под левое ухо....

Сообщение отредактировано flagman: Jun 5 2017, 21:08

[pjrough]

До этого он шумел только во время выдоха и то не так сильно.
Выходило длинный глубокий вдох, пауза, короткий выдох и только во время него шум.
Сейчас же не шумит только во время вдоха, а при выдохе шум сильнее, так как выходит и выдыхаемый воздух и стравливаемый.

Ну и как написал, когда клапал настроем нравильно, то начала вдоха побыстрее.
Не уверен, что что то буду с этим делать, но за идею спасибо.

[nemetc]

Привет регулятор необходимо пробовать в воде, я в принципе ранее писал , имхо лучше штуцер переточить под большее отверстие а усилие отрегулировать вдоха гайкой , китайский регулятор самое то, у меня 910 дватит как надо, ну а переделвыть обязательно, качество сборки не айс, особенно касаемо механической части))

[nemetc]

прикольно с полнолицевой маской, проблема только с продувкой , до носа не добратся ((
