 Ремонт катушки DD 7.5 MINELAB X-TERRA, Фотоотчет

L.M.
post Sep 5 2018, 09:34
Создана #181


Профи
******

Группа: VIP
Сообщений: 2,479
Зарегистрирован: 28-October 09
Пользователь №: 12,832


Пол: мужской

Репутация: 588 кг
-----XXXXX


Благодарю!
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Фахтовик
post Dec 25 2018, 19:52
Создана #182


Пользователь
**

Группа: Посетители
Сообщений: 34
Зарегистрирован: 21-December 18
Из: Пензенская обл.
Пользователь №: 2,378,643


Металлоискатель: XP ORX x35 28 wsa
Пол: мужской

Репутация: 1 кг
-----X----


Подскажите если на катушку наклеить ремкомплект для ушей то слетишь с гарантии?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Андрейка Сд
post Jan 28 2019, 13:54
Создана #183


Новичок
*

Группа: Забанены
Сообщений: 3
Зарегистрирован: 28-January 19
Пользователь №: 2,379,368


Пол: мужской

Репутация: нет
----------


А никто на алиэкспресе не искал контроллеры или саму плату катушки?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 13:21
Создана #184


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Доброго времени суток Уважаемые форумчане. Прошу сильно не пинать если где ошибся. Вопрос ко всем! Досталась катушка DD 7,5 кгц от x-terra 705 с обрезанным кабелем. Кабель пока временно поставил от компа LAN. Распаял правильно, но нет чуйки. плоскогубци видит сантиметров на 5, серебряное кольцо на 2 см и не различает металл. Посоветуйте что делать ! У меня x-terra t74, c родной катушкой 7,5 кгц все норм!
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Oct 11 2019, 13:31
Создана #185


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


Если все правильно распаяли. Точно, при-точно. Возможно неисправность в плате. Надо проверить питание и посмотреть сигнал на входе и выходе ОУ. И обмотки проверить. Не зря же от нее кабель отрезали.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 14:46
Создана #186


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Кабель от этой катушки хотели поставить на другой прибор, но туда он не подошел. В результате нет кабеля и нет разъема. Мне было сказано, что катушка рабочая.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 14:57
Создана #187


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Всю плату я не извлекал. Смола снята только в месте запайки кабеля. Да и осциллографа нет. Какие напряжения должны быть на входе платы после кабеля?
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 15:08
Создана #188


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Уважаемый Fuma, сли не сложно приведите распиновку кабеля на плате и в разъеме. Может быть я гдето ошибся , так как паял по картинкам и фотографиям из инета. sad.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 16:19
Создана #189


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Закралось сомнение! Т74 и 705 терки по функционалу по сути одинаковые, а вот распиновку кабеля найти не могу. Подтвердите или развейте сомнения! 16.gif 16.gif 16.gif 16.gif 16.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Oct 11 2019, 18:40
Создана #190


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


Сделайте фото в эту тему, подпишу распайку. Потому что где у вас на плате, по вашему первый контакт, где второй я же не знаю.

Сообщение отредактировано Fuma: Oct 11 2019, 18:40
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 20:46
Создана #191


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Не могу добавить фото. sad.gif Если есть фото платы, пусть первой будет квадратная площадка со стороны проводов.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 21:51
Создана #192


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Уважаемый Fuma если можете скинте фото с распиновкой. Я не могу добавить фото. sad.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Oct 11 2019, 22:25
Создана #193


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


Учитесь фото добавлять.
Квадратная площадка там одна. Квадратная и рядом 4 контакт. Следующие две 5 контакт. Следующие две 6 контакт(экран на датчик)Пошли одиночные контакты Третий от края 1 контакт. Предпоследний 3 контакт и последний одиночный 2 контакт. Цифры контакты разъема.
Еще добавлю, что у нас Путин уважаемый, а я просто обычный.

Сообщение отредактировано Fuma: Oct 11 2019, 22:28
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 23:13
Создана #194


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------

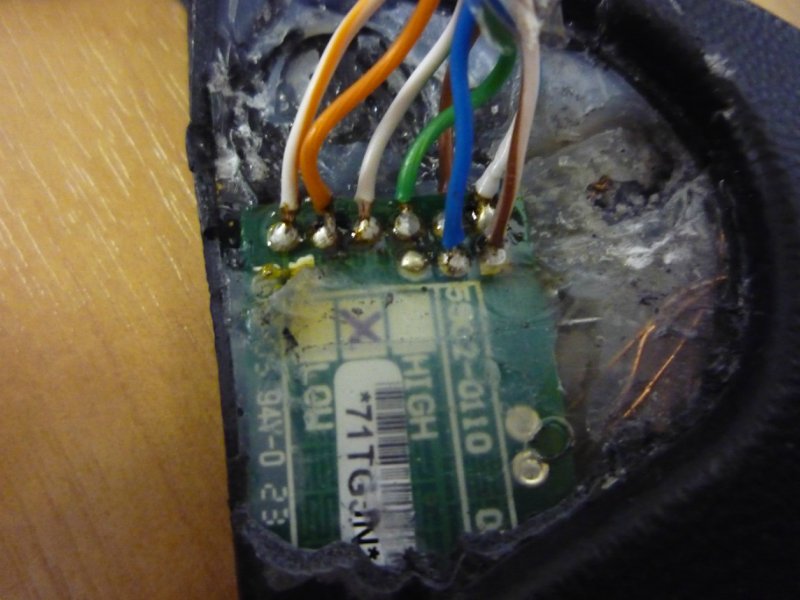

не знаю добавилось или нет. Фото из инета , у меня тоже.

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 11 2019, 23:56
Создана #195


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------

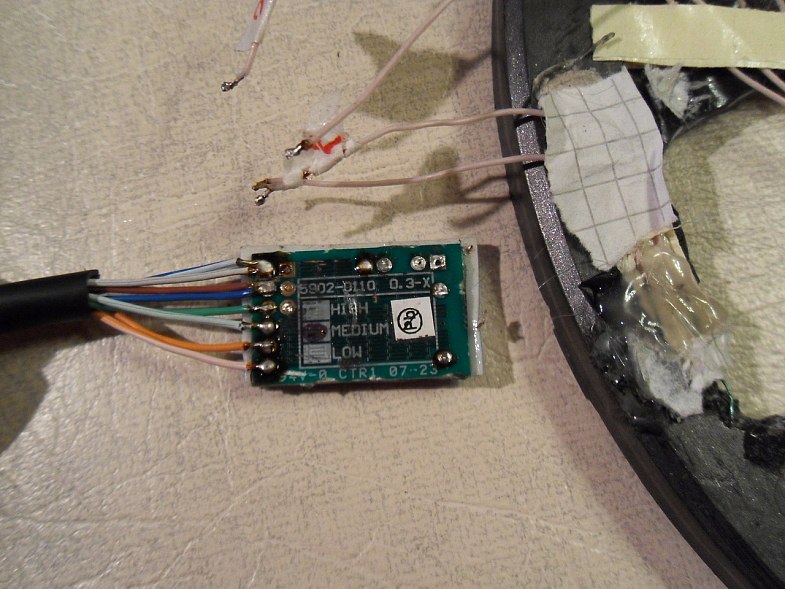

Не знаю почему, но мои фотки не загружаются. Эта тоже из инета. Если возможно, на ней укажите распиноку.

Сообщение отредактировано DVEK: Oct 11 2019, 23:58

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Oct 12 2019, 08:46
Создана #196


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX

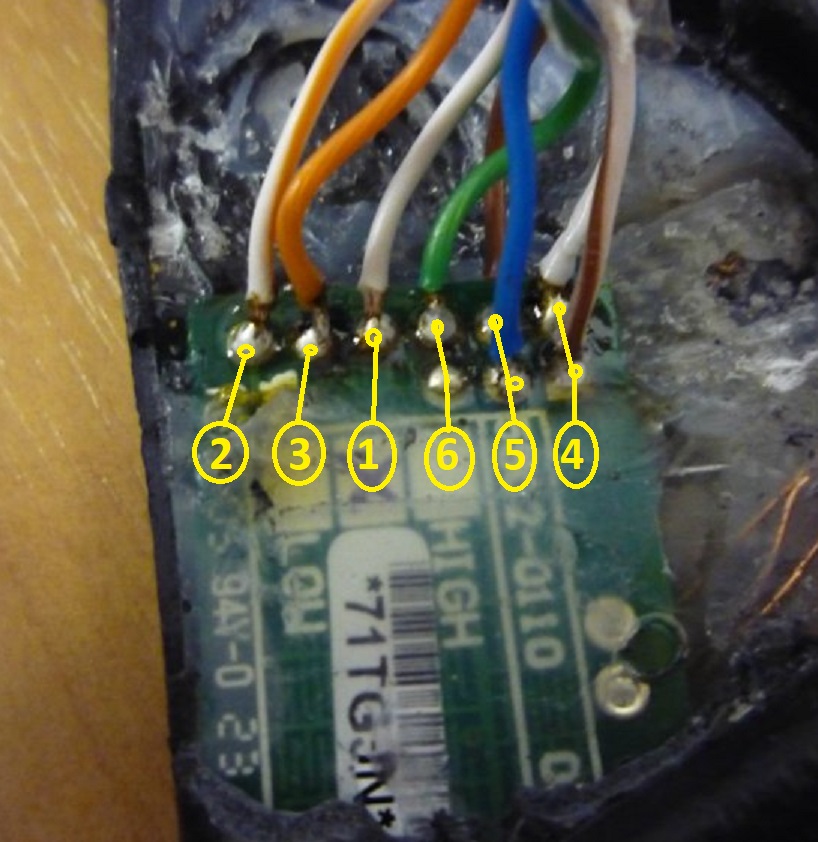

Цифры это контакты в разъеме.

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 12 2019, 21:02
Создана #197


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Спасибо за подсказку! Детальная проверка, после вскрытия заливки показала, что погиб операционный усилитель. В связи с этим возник вопрос с его полной маркировкой и стоит ли заморачиваться. Заранее большое спасибо!

Сообщение отредактировано DVEK: Oct 12 2019, 21:03
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Oct 12 2019, 21:18
Создана #198


Профи
******

Группа: Посетители
Сообщений: 4,020
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1361 кг
-----XXXXX


Как проверили операционник?
..прозвоните дорожки и переходы на плате - если попадала вода, переходы могли сгнить
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Oct 12 2019, 23:04
Создана #199


Профи
******

Группа: Продавцы
Сообщений: 2,232
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1419 кг
-----XXXXX


На этой странице написано про эту микросхему
https://www.reviewdetector.ru/index.php?sho...=1331706&st=380
Если катушка определяется, то контроллер целый. а все остальное можно сделать.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

DVEK
post Oct 12 2019, 23:28
Создана #200


Пользователь
**

Группа: Забанены
Сообщений: 15
Зарегистрирован: 11-October 19
Пользователь №: 2,384,315


Металлоискатель: X-TERRA T74
Пол: мужской
Номер карты: 829

Репутация: нет
----------


Спасибо за подсказку! Катушку и блок отдавал знакомому электронщику. Сам в процессе не участвовал. После замены нужна регулировка ?
