Тема: ремонт катушки, теория и практика, а получается одни домыслы:может то, может это, помогите, кто хочет, выложите принципиальную схему DD18.75кГц-реальную, свою, а не с инета, с номиналами и назвагиями элементов, люди за помощью сюда заходят, может сами хотят разобраться, а ответ в итоге: отдай в ремонт, купи новую.

[WaS]

Тема: ремонт катушки, теория и практика, а получается одни домыслы:может то, может это, помогите, кто хочет, выложите принципиальную схему DD18.75кГц-реальную, свою, а не с инета, с номиналами и назвагиями элементов, люди за помощью сюда заходят, может сами хотят разобраться, а ответ в итоге: отдай в ремонт, купи новую.

Вам тут никто и ничего не должен - люди отписываются о проблемах, нормально объясняют и по возможности получают отклик.
А с вашим отношением, нет желания помогать.

Вердикт СЦ- дело не в ОУ, что-то с прошивкой. Я так понимаю, в утиль?

Если так хочется разобраться самостоятельно - зачем-то в СЦ носили катушку..

[Бесеркерк]

Вам тут никто и ничего не должен - люди отписываются о проблемах, нормально объясняют и по возможности получают отклик.
А с вашим отношением, нет желания помогать.
Если так хочется разобраться самостоятельно - зачем-то в СЦ носили катушку..

Василий "забей"!Я в мастерской 17 лет подобное слышу. Тут уже расжевали дальше некуда,но один хрен "нехорошие".Тут столько информации на сайте и даже с картинками,но человек не хочет тратить свое время чтобы найти.Проще же других обвинять в невнимательности к своей персоне. Попробовал бы он так на профильных сайтах по ремонту электроники "губки надувать".Там сразу банят таких.

Сообщение отредактировано Бесеркерк: Aug 16 2019, 19:05

[koljmba]

А можно ссылку, где все разжевано?

[Бесеркерк]

А можно ссылку, где все разжевано?

А что еще вам непонятно?Что прошивка никаким боком к вашей проблеме.Она нужна только чтобы процессор блока опознал катушку.Катушка то у вас.Мы не можем за вас прозвонить обмотки катушки и обвязку операционного усилителя.Там на сопротивлениях написаны номиналы.Тестер в руки и вперед.По другому только к специалистам за денежку.

[koljmba]

Спасибо, что по делу. Обмотки целые, одна 14 Ом, вторая 6 Ом. Обвязка прозвонена, в номинале. В СЦ понес прозвонить ОУ, сказали он рабочий, но он не ltc6, не ltg6, и какой точно, сказать не смогли, принципиальную схему по этой катушке я не смог найти...

[Бесеркерк]

Спасибо, что по делу. Обмотки целые, одна 14 Ом, вторая 6 Ом. Обвязка прозвонена, в номинале. В СЦ понес прозвонить ОУ, сказали он рабочий, но он не ltc6, не ltg6, и какой точно, сказать не смогли, принципиальную схему по этой катушке я не смог найти...

Прозвонили ОУ. А микроконтроллер они вам не прозвонили? Вроде как LTC6 и есть.Не дефицит.Если не изменяет память.Давно катушками не занимался.

[koljmba]

Ltc6, а дальше? По даташит точнее надо

[Fuma]

В Минелабе, в Х-Терра, в катушке стоит микросхема LT 6202 (LTG6).
даташит:
https://www.analog.com/media/en/technical-d...ts/620234fd.pdf

Обмотки надо проверять на отсутствие соединений между собой (ТХ и RX), и между экраном.

[koljmba]

Большое человеческое спасибо за инфу, завтра займусь.

[Fuma]

Раньше искал находил по хорошей цене на АЛИ. Сейчас попалось только это:
https://russian.######.com/product-detail/....6b1f197eDcv0yW
на алибабе ищите.

Сообщение отредактировано Fuma: Aug 16 2019, 21:31

[Geo_Log]

Подскажите можно ли переделать штатку из 7,5 в 18,75 ?

[WaS]

Подскажите можно ли переделать штатку из 7,5 в 18,75 ?

Нет, не получится.
..разве что заменить саму катушку внутри корпуса, если речь о штатке.

[Geo_Log]

Можно попросить ответ шире ? Платы одинаковые - ну скорее всего номинал элементов другой . А как дела с самой намоткой сечение сопротивление ?

[Fuma]

Платы одинаковые по усилителю, но контроллер на другую частоту. И прибор будет работать на частоте 7.5 кГц. Но самое главное это обмотки, они имеют совсем разное количество витков, и другие диаметры проводов. Это то, что касается штатных катушек 10.5 дюймов для Х-Терра.

[Geo_Log]

Весьма благодарен за ответ .

[Fuma]

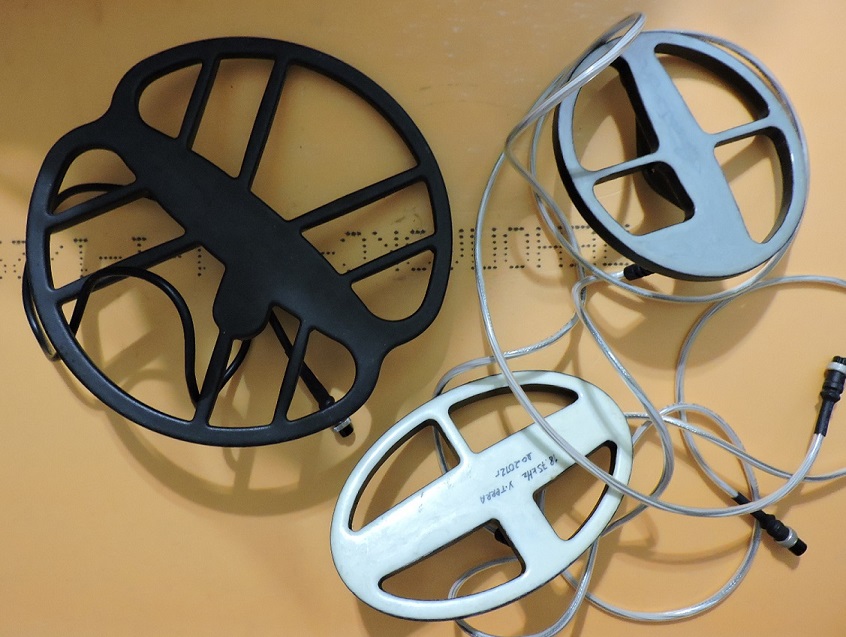

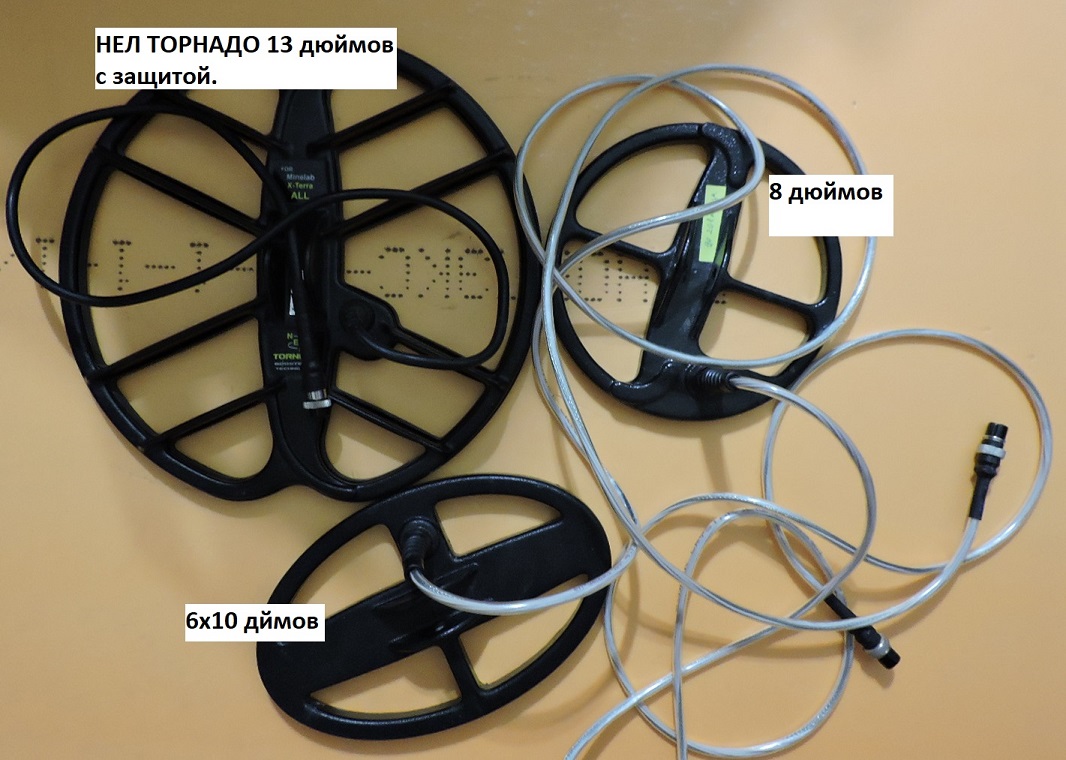

Есть катушки для продажи на 18.75 кГц. НЕЛ ТОРНАДО без использования, и две катушки поменьше для поиска в воде с длинным кабелем 2метра. Все по 6000 рублей.

Вложенные эскизы изображений

[Geo_Log]

Подскажите оптимальный вариант Графитового спрея аэрозоля для восстановления экрана - и если можно ссылочку где прикупить .
На некоторых пишется - лак - это критично ?



Какая лучше ?

Сообщение отредактировано Geo_Log: Sep 2 2019, 09:32

[Fuma]

Я не пользуюсь этим. У меня графит из трамвайного парка, замешиваю его на нитролаке.
В любом случае, надо провести эксперимент. Напылить на пластик, на толстый картон, а после высыхания измерить сопротивление в разных точках напыления. Ориентировочно 1 кОм будет достаточно. Так же важно чтобы этот слой графита не трескался и имел хорошую адгезию с поверхностью. Достоинство моего метода в том , что графит с нитролаком хорошо въедается в пластик, из которого сделан корпус для катушки.

[WaS]

Для локального ремонта пользуюсь Graphit 33 .
Наносить в 2-3 слоя с промежуточной сушкой - если сразу много, при высыхании трескается.

Сообщение отредактировано WaS: Sep 9 2019, 16:18
