Трал для поиска цепей

[Caterpillar]

vb56 эта конструкция имеет те же недостатки, что и конструкция Зоркого глаза.

Первое что бросается в глаза. Ножи очень толстые и большие их не загонишь в грунт. Совершенно не обоснованая форма нижнего зуба.

Совершенно верно., собираюсь подрезать местами грабельки. в рунт заходят больше половины,далее уже тяжелее тянуть. Укорочу,заострю,подрежу., сия конструкция была выставлена на критику уважаемой публике с целью устранения недочетов и...,и все.

[vb56]

Совершенно верно., собираюсь подрезать местами грабельки. в рунт заходят больше половины,далее уже тяжелее тянуть. Укорочу,заострю,подрежу., сия конструкция была выставлена на критику уважаемой публике с целью устранения недочетов и...,и все.

А как быть с очень толстыми ножами?

[Укропыч]

А как быть с очень толстыми ножами?

Да ни как,просто покушать хорошенько!

[Caterpillar]

А как быть с очень толстыми ножами?

Да как -пробовать тонкие,как то так

[Koks]

Эту конструкцию в грунт глубже 2 зуба не загонишь, а по поводу набросал и зацепил ты в воде это пробовал или на воздухе очень разные условия. И не набрасывать а прикапывать для чистоты эксперимента нужно.

Сообщение отредактировано Koks: Oct 7 2010, 21:51

[scandijinior]

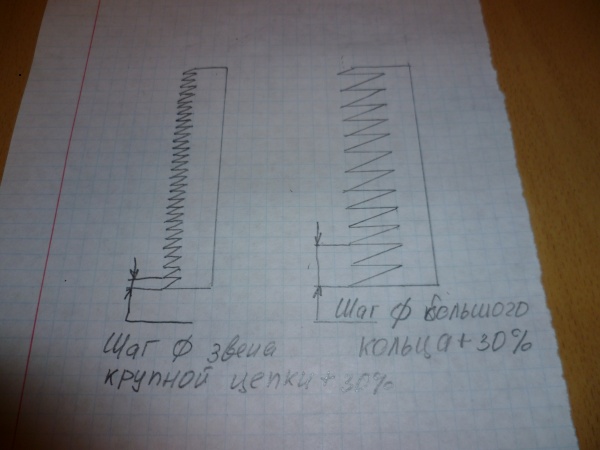

Шаг зубьев на рабочих ножах, я думаю должен быть примерно как на рисунке.
Первый вариант-для цепей.
Второй вариант-возможно сядут кольца.
Закусы обязательно доработать.
Длина ножа по условиям места..
Толшина зуба не более 1,5мм, если по условиям не катит(нужно больше), придется дорабатывать
до клина.

Вложенные эскизы изображений

[Engineer]

Мне кажется нож толщиной 1.5 мм будет гнуться как сосиска

[scandijinior]

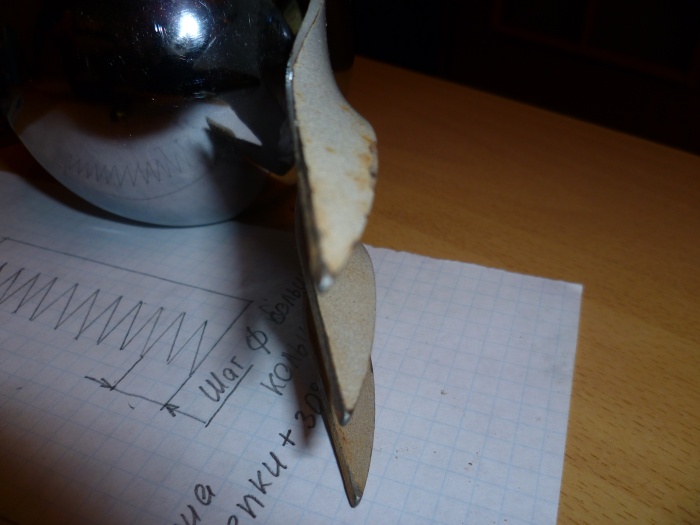

Форма зубьев на крайних ножах( работают на заглубление трала).
С количеством зубьев на ножах и с их шагом, еще нужно поиграться..если сделать слишком много, бедет тяжело тащить трал.

Вложенные эскизы изображений

[vb56]

Шаг зубьев на рабочих ножах, я думаю должен быть примерно как на рисунке.
Первый вариант-для цепей.
Второй вариант-возможно сядут кольца.
Закусы обязательно доработать.
Длина ножа по условиям места..
Толшина зуба не более 1,5мм, если по условиям не катит(нужно больше), придется дорабатывать
до клина.

Не совсем согласен с первым вариантом.Разьве цепка цепляется шагом звена? Она просто защемляется за счет угла и его заточки.

[scandijinior]

Не совсем согласен с первым вариантом.Разьве цепка цепляется шагом звена? Она просто защемляется за счет угла и его заточки.

Вы не правильно поняли. Речь идет о расстоянии между концами зубьев.
Оно должно быть гарантированно больше звена цепки, тогда она скользя по зубу попадет в зацеп.

Сообщение отредактировано scandijinior: Oct 7 2010, 22:47

[лёва]

У всех прошу прощения. Флагман, проверь личку!!!

[Caterpillar]

вот так обрежу будет получше и еще пару ножей уберу., ширина 3 мм ,конечно толстовато но не критично. ,На выходных времени нет заниматься ,что под руку попало с того и слепил на работе. Даже такой как он есть сейчас по сухому гребет будь здоров ,почти весь погружается и тащить не в напряг..,по воде конечно уже трудно.,особенно когда цепи там всякие да кольца нависают

[scandijinior]

вот так обрежу будет получше и еще пару ножей уберу., ширина 3 мм ,конечно толстовато но не критично. ,На выходных времени нет заниматься ,что под руку попало с того и слепил на работе. Даже такой как он есть сейчас по сухому гребет будь здоров ,почти весь погружается и тащить не в напряг..,по воде конечно уже трудно.,особенно когда цепи там всякие да кольца нависают

Угу. Трудно будет. Придется постоянно надавливать на ручку чтобы загнать в грунт, а если ручка длинная...

[bbz]

Угу. Трудно будет. Придется постоянно надавливать на ручку чтобы загнать в грунт, а если ручка длинная...

А если ручка длинная - Укропыч уже писал - надо основательно покушать.
И все сразу получится.

[scandijinior]

А если ручка длинная - Укропыч уже писал - надо основательно покушать.
И все сразу получится.

Если основательно покушать, плавучесть увеличится..Нажал и всплыл, ножки до грунта не достают...как тащить???

[Зоркий_Глаз]

vb56 эта конструкция имеет те же недостатки, что и конструкция Зоркого глаза.

Первое что бросается в глаза. Ножи очень толстые и большие их не загонишь в грунт. Совершенно не обоснованая форма нижнего зуба.

Зоркий_Глазик - конструкцию свою не выставлял на обозрение и обсуждение. Потому как её ещё только лазер собирается вырезать. Возможно завтра, если сростется. Толщиной 3 мм.
А те грабли которыми я работал - их я попросил у нашего коллеги и были они мне выданы во временное пользование.
А что касается насаждаемого тут заглубления ножей грабель по горло - забудте про это как страшный сон.. Чистый бред. Только на чистом песке океанском или морском ( в подмосковье такого не встречал) это относительно возможно.
А тут в прясняке скуп робический через силу на чуть чуть можно вогнать в грунт ногой, но ни как ни грабли.
Они собирают то что по верху мах 3 см под песочком или илом.
И нечего делать их такими по 10 см..
5-6 см зуба достаточно, если на океаны не планировать выезжать.
И ещё они полезны там где копать трудно 1.8- 2 метра глубины.
Об этом уже писалось. Много.
А те что на фото у Catera - правильно всё с углом для защимления цепей. Но конец нужно по острее делать.
А АБСОЛЮТНО прав Укропыч - это всё от лукавого и пора дать этой теме с тухлыми тралами спокойно зачахнуть..
Р.с - Cater - кто ищет тот найдет, главное терпение ( если там конечно кто то что-то потерял)

Сообщение отредактировано Зоркий_Глаз: Oct 8 2010, 01:46

[scandijinior]

А что касается  насаждаемого тут заглубления  ножей грабель по горло - забудте про это как страшный сон.. Чистый бред. Только на чистом песке океанском или морском ( в подмосковье такого не встречал) это относительно возможно.
А тут в прясняке скуп робический через силу на чуть чуть можно вогнать в грунт ногой, но ни как ни грабли.
Они собирают то что по верху мах 3 см под песочком или илом.
И нечего делать их такими по 10 см..
5-6  см  зуба достаточно, если на океаны не планировать выезжать.

Вы нож заглубляющий видели...
Ровно пять см. высота.,
По горло, в моем видении, как раз эти самые пять см.

Мне и в мысли не приходило делать ножи по 10см..

P.S. Кстати когда всажены по гороло.... всякая срань плавающая возле дна не цепляется на ножи.

Сообщение отредактировано scandijinior: Oct 8 2010, 02:34

[Укропыч]

Я делаю ножи 9см,из них рабочая часть 4-5см,а верхние два зуба делаю большими-для го_на так сказать, которое лежит на дне и мешает процессу.(Во-как сказал )

[ЮрийR]

Я делаю ножи 9см,из них рабочая часть 4-5см,а верхние два зуба делаю большими-для го_на так сказать, которое лежит на дне и мешает процессу.(Во-как сказал )

На эти зубья как раз предметы типа маски, трубки, очки, большие гвозди цепляются. Остальные зубья в другой работе.

[Caterpillar]

Вот и я говорю ,что лишнее всегда убрать можно.,турбинкой вжик вжик. Я пользую их только на песке ибо где нет песка народу купаться как то стремно (ножкам не комфортно) ,заглубляются они на половину без усилий. И вобще если вместо трубы или черенка использовать метапол ,то угол можно любой делать - согнул его об колено вот тебе и поглубже...Да и в тачку его кинул свернув в кольцо., с черенками не надо заморачиваться.
З.Ы. Тут пока только укропыч шкрябает.,у остальных еще не подвезли злато-серебро.
