Трал для поиска цепей

[Дик]

машина получилась на славу,Фрэди Крюгер со своими ножичками тихо курит в сторнке,я бы тоже зубов немного добавил,но если генеральный конструктор решил что достаточно,значит так оно и должно быть
жаль что нет пункта приема для использованных презервативов,целофановых пакетов,женских затычек, забытых трусов и лифчиков,с такими граблями план по сдаче был бы перевыполнен

[Mэтт]

Зоркий_Глаз - с такими граблями точно заметут..."Чистильщик".

[Джан]

Труд твой Юра зачетный. Вот не поленился, в сканер с утра засунул. Рассмотри модельку. И с тройничками на севере мы еще кое что делали.

Вложенные эскизы изображений

[Зоркий_Глаз]

Зубов добавить дело двух минут, не в том дело.
Хорошая кошечка, Джан. Я хотел сначала немного попаять - брать бару двойников и методом пайки делать из них один на 4 лапки. Но потом немного поостыл.
Что касается чаще- реже зубья, это во многом зависит от водоема. Если песок морской (речной) чистенький тогда зубчики чаще а если наша шняга с ветками и листьями - тогда часто не нужно.

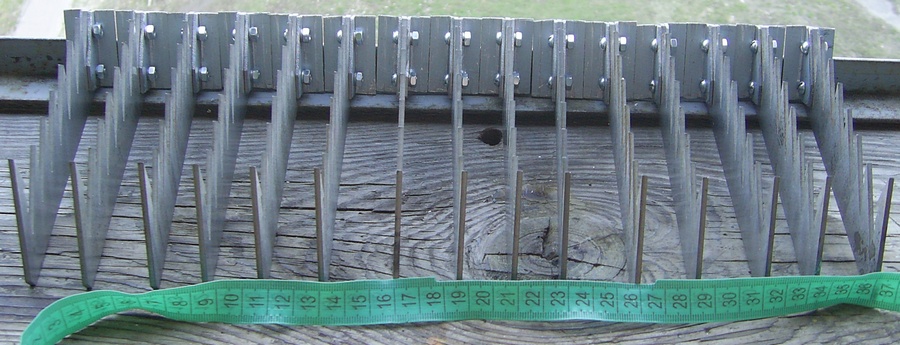

Тут на фотке 5.5 см между зубами, на очереди прототип 4.45 между зубами, длиной 500 мм. (11 зубьев)
Если на те же 500 мм поставить 12 зубьев тогда между зубьями будет 4.17мм.
Но тогда пара тройников в лоб не пойдёт, нужно будет нипеля немного стачивать..
Это не очень тяжело, но сначала посчитать с линеечкой нужно.
Тут дело с тройниками и втулочками завязано, они ведь так устроены, что съемные быстро.
За 15 минут грабли можно оставить чистыми, без крючков удержания , которые по теории должны цеплять всё что там будет..
Сама спица 2 мм, нипеля от спиц рассверлены до 2.1 мм, одеваются свободно на спицу, тройники можно любые , но основное в тройниках - ушко.
У тех что меньше оно (ушко) менее 2 мм и не одевается тройник на спицу.
Тройники пришлось оптом брать а то цена кусается поштучно.
А крайний нипель он штатный закручивается по резьбе и фиксирует конструкцию, правда перед ним ещё один штатный, для надёжности.

[Sobiratel78]

В прошлом сезоне сделал грабли с двойниками и "четырниками" (двойник + двойник). В итоге ни один хабарок к крючкам так и не пристал а вот тина , леска , бумага и всякая всячина была постоянно. КПД отсутствовало напрочь , время уходило для снятия "дерьма" с крючков, + мои нежные ручки постоянно находились в опасности при снятии "дерьма".
Вывод не нужны!

Вложенные эскизы изображений

[Зоркий_Глаз]

Посчитаем цыплят по осени..

[Sobiratel78]

От фермы зависит!

[Зоркий_Глаз]

Это точно подмечено..
Про ферму..
Но то что рукам любые перчатки противопоказаны а снимать с тройников запутавшиеся золотые цепи, одиночные серьги, нательные кресты, фигурные кулоны и кольца, кольца ( много много колец) нужно очень аккуратно..
С собой иметь набор пластырей, зелёнку и спирт для дезинфекции.

[valentin]

Да ну их, эти грабли!
Сто потов по осени сошло.

Абсолютно такой девайс и я приобрёл в хозмаге. Вырезал через один зуб, болгаркой сделал заусеницы на зубьях, но она тупо ничего не хотела цеплять на себя, сколько ни ходил. Сгребаю листья на даче.

[OZOn]

Да, недалеко вы ушли от моей пробной конструкции, все тот же уголок,ножи на оси через втулки....Я считаю что крючки верхней перегородки вообще не сработают, ну кроме как по мусору, потому что нижняя перегородка не даст тралу заглубиться независимо от его веса и попыток приложить к этому усилие.

[Pirse]

от 8кг и ни граммом меньше

[Зоркий_Глаз]

Да, недалеко вы ушли от моей пробной конструкции, все тот же уголок,ножи на оси через втулки....Я считаю что крючки верхней перегородки вообще не сработают, ну кроме как по мусору, потому что нижняя перегородка не даст тралу заглубиться независимо от его веса и попыток приложить к этому усилие.

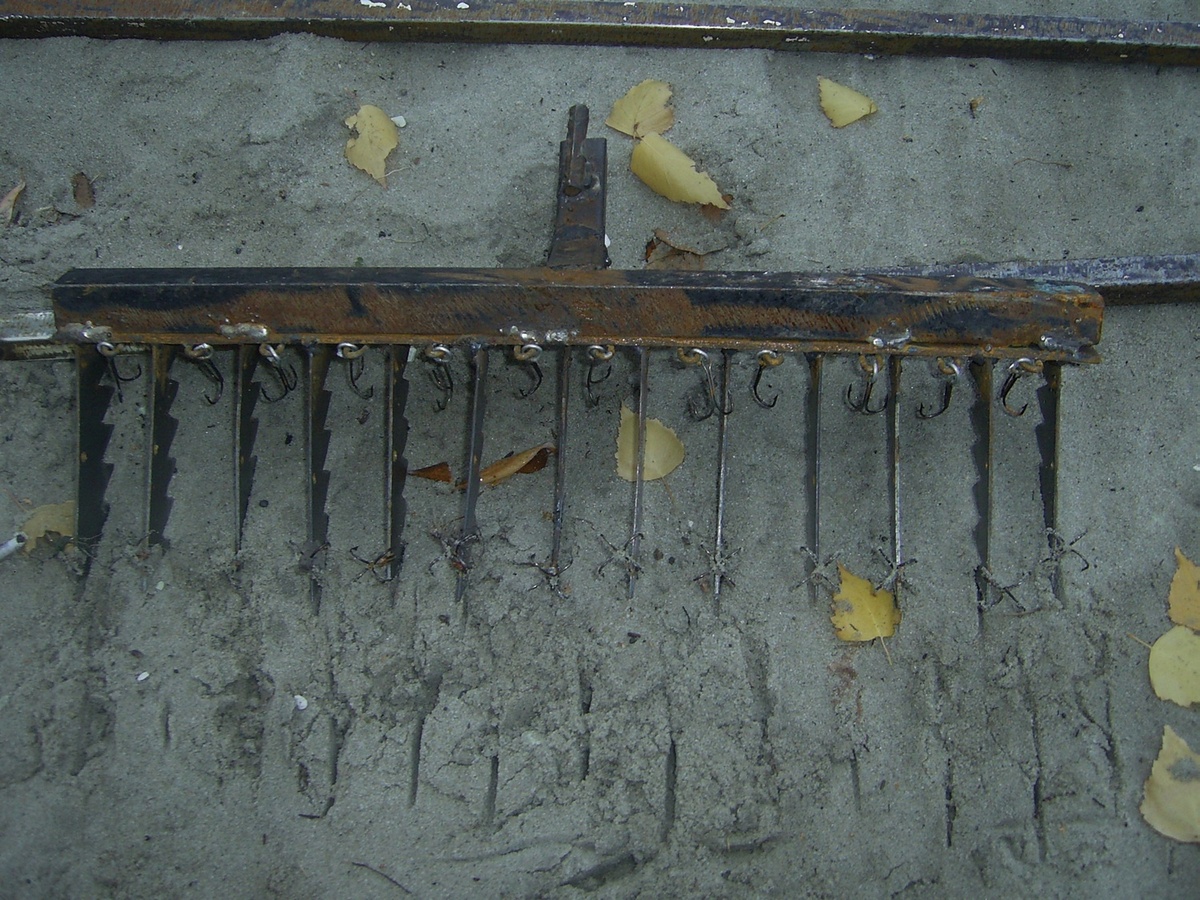

Если нож толщиной 3 мм можно в песок полностью заглубить то то что вы называете перегородкой - это всего 2 мм спица.
И по песку она абсолютно не мешает заглублять трал.

И крючки делались исключительно для песчаного дна, на море реке или карьере песчаном.

Что касается конструкции - она так же рабочая- пробная, в том смысле раскручивается переделывается и собирается для опробования каких либо идей.
И потом снова всё повторяется.
А конструктив окончательный уже варится сваркой, либо болтиками прикручиваеися к верхнему основанию, кому что приятнее.

Вес последней конструкции - 3.5 кг при ширине 70 см.
Следующая ширина будет 500 мм.
Мне так думается сподручнее будет немного ею работать..

[Зоркий_Глаз]

Так как холода не прошли и лёд кругом, продолжил тему тралостроения и граблечерпательства.
Сваял на века методом электродуговой сварки приборчик.
Герметичный получился, не течёт. Глубина погружения с гарантией 200 метров.
Длина 500 мм. 17 зубов, расстояние между зубами 2.8 мм.
Вторую линию тройников сделаю по выше, запчасти временно закончились

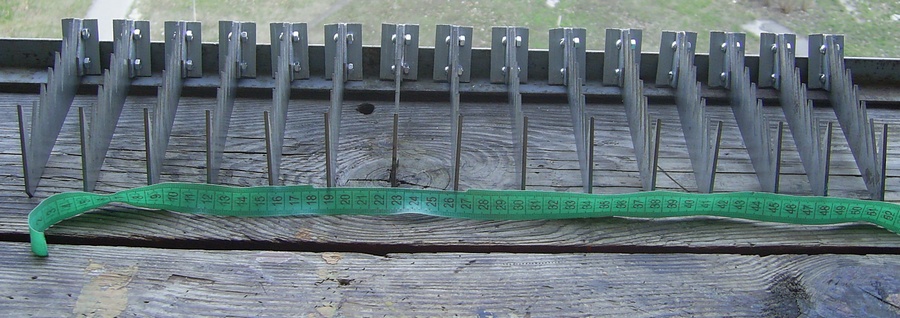

Для сравнения на фотке предыдущий трал на 700 мм.
И там между зубами 5.4 мм.

Вложенные эскизы изображений

[ЮрийR]

А тройники сильно тормозят таскание трала по дну?

[Зоркий_Глаз]

Без труда не выловить пробку из пруда..

[scandijinior]

Не ощутимо

Ага, оно и понятно, такой локомотив как ты, хрен чем тормознешь..
А если чел киллограм 50 весит. Встанет намертво, придется инструмент бросать

[Зоркий_Глаз]

Ага, оно и понятно, такой локомотив как ты, хрен чем тормознешь..
А если чел киллограм 50 весит. Встанет намертво, придется инструмент бросать

Если он, чел, находится в невесомости, т.е. весит 50 кг и менее то при работе тралом рекомендации от производителя :
- надеть ласты по размеру, лечь на спину и усиленно работая ногами, удерживая ручку трала спереди (между ногами, под углом 37 градусов по отношению в грунту) резко начать поступательное движение в сторону берега.

[Sobiratel78]

Ваше мнение какое расстояние сделать?
Я сам определился хотелось бы услышать ваше мнение.
1-4 см
2-3,5 см
3-3 см

Сообщение отредактировано Sobiratel78: Apr 18 2011, 18:22

Вложенные эскизы изображений

[Зоркий_Глаз]

Ваше мнение какое расстояние сделать?
Я сам определился хотелось бы услышать ваше мнение.
1-4 см
2-3,5 см
3-3 см

А что париться, Собиратель?
Ты дырочек насверли в своих подставках, по две с каждой стороны.
( подставки - то что вокруг зуба твоего приварено)
И делай 3 см, если не будет нравиться, раскрутил и перецепил, дело получаса, а каждый зуб на четырёх ботиках, это прочно получится, маленькие болтики тройка или четвёрка.

и тебе уголок не нужен, можно на пластину 5 мм несущую это дело закрепить.

[Sobiratel78]

А что париться, Собиратель?
Ты дырочек насверли в своих подставках, по две с каждой стороны.
( подставки - то что вокруг зуба твоего приварено)
И делай 3 мм, если не будет нравиться, раскрутил и перецепил, дело получаса, а каждый зуб на четырёх ботиках, это прочно получится, маленькие болтики  тройка или четвёрка.

Мысля интересная, но все же какое расстояние?
P.S на старых граблях расстояние 4 см , полет нормальный.

Сообщение отредактировано Sobiratel78: Apr 18 2011, 18:39
