Minelab Equinox неисправности и ремонт

[Камертон]

Есть фото где были окислы?

Протечка была в районе кнопки пуска, и возле микросхемы U705, между кнопками, в верхней левой части платы. Можно попробовать кстати эту микросхему поднять, вроде бы после чистки под ней все по началу заработало. Но это было 1,5 года назад, могу и ошибаться

Сообщение отредактировано Камертон: Dec 2 2025, 15:49

[Novopolock]

Хоть друг друга мы не жалуем, но интересен результат. Нашёл причину?

[animast]

Камрады! Это нормальное поведение прибора (Equinox-900) или катушки на замену?

Поле2 (но на всех программах так), чуйка 22, всё отстройки сделаны. На поле бубнит постоянно. Один раз на программе Парк2 начал без перерыва пиликать на все голоса в любом положении и воздухе. Перестал только после выключения и включения.
Видео: Катушка 11"

Снайперка. Здесь поле1, чуйка 25, все отстройки.
Видео: Катушка 6"

Сообщение отредактировано animast: Dec 6 2025, 20:12

[WaS]

Камрады! Это нормальное поведение прибора (Equinox-900) или катушки на замену?
..

Если не помогают отстройка от помех и снижение чуйки, скорей всего катушка с браком, это не редкость.
Чтоб точно приговорить, найдите коллегу с эквиносом и сравните работу с его катушкой ..или в магазине спросите .

[handyman]

Приветствую коллеги!
У меня две катушки на 11" к Эквиноксу
Не работают обе. Одна с замененным кабелем от Сергея.
Проблема в разьеме. При полной закрутке глючит. Если отворачивать понемногу, можно поймать момент, и какоето время катушка видит цели. Естесстно, для погружения метод не подходит. Вторая с оригинальным кабелем. Тоже заглючила.
Возможно, или микротрещины в изоляции или облом провода.
Короче. Как иголкой поправить контакты в разьеме, кто знает?

[kanopus]

Приветствую коллеги!
У меня две катушки на 11" к Эквиноксу
Не работают обе. Одна с замененным кабелем от Сергея.

Попробуйте для начала всё спиртом протереть/промыть.

[handyman]

Попробуйте для начала всё спиртом протереть/промыть.

В смысле коннектор где пины или кабель?
Катушка с родным кабелем была новая. Куплена полгода назад. Поплавала в море дней 10. После каждого выхода кабель опреснялся водой. Сейчас сохнет. Если будет работать без погружения штатно, то проблема в кабеле

[kanopus]

В смысле коннектор где пины или кабель?

Можно и там и там. Только спирт должен быть чистым, без воды.

Катушка с родным кабелем была новая. Куплена полгода назад. Поплавала в море дней 10.

Тогда скорее всего соль как-то проникла в разъём катушки.
И хорошо бы попробовать подключить стороннюю катушку, заведомо исправную, чтобы понять где причина.

Сообщение отредактировано kanopus: Jan 9 2026, 15:43

[Fuma]

Приветствую коллеги!
У меня две катушки на 11" к Эквиноксу
Не работают обе. Одна с замененным кабелем от Сергея.
Проблема в разьеме. При полной закрутке глючит. Если отворачивать понемногу, можно поймать момент, и какоето время катушка видит цели. Естесстно, для погружения метод не подходит. Вторая с оригинальным кабелем. Тоже заглючила.
Возможно, или микротрещины в изоляции или облом провода.
Короче. Как иголкой поправить контакты в разьеме, кто знает?

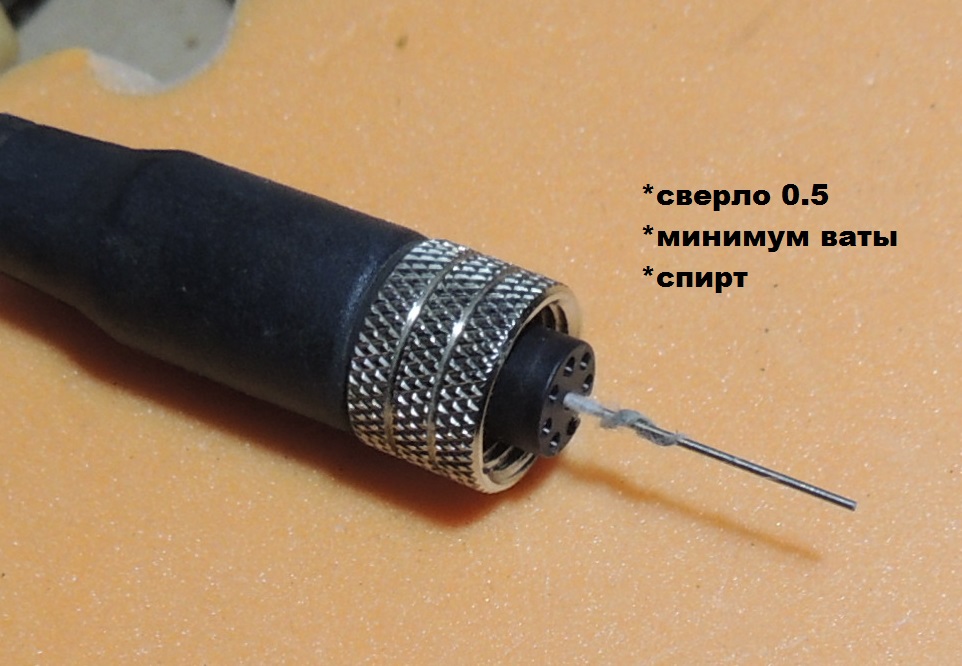

Поправить разъем, если сломался, думаю не получится. Отломится он там не должен, разве что мусор попал и отломил. Маловероятно. Бывает что чистка разъема помогает. Для этого беру очень тонкое сверло. Сверлышко 0.5мм. На него минимум ватки накручиваю, чтобы входило без усилий в гнездо разъема. И со спиртом протираю. Если есть грязь ее видно сразу.
Были разъемы после моря, при замере показывают малые сопротивления, от соленой воды промокли. Думаю их надо промывать в чистой воде и сушить, может получится. По идее разъем не пропускает воду через себя в кабель. И виноват в лишней проводимости, только разъем в части , где его контакты.
Вода попадает в разъем не как то. А очень просто. Если разъем не плотно закручен на блоке, в него попадает вода.

Сообщение отредактировано Fuma: Jan 9 2026, 17:14

Вложенные эскизы изображений

[handyman]

И хорошо бы попробовать подключить стороннюю катушку, заведомо исправную, чтобы понять где причина.

Уже сделано! Есть снайперка , все работает штатно. Причина не в блоке и не в коннекторе блока

[handyman]

Поправить разъем, если сломался, думаю не получится. Отломится он там не должен, разве что мусор попал и отломил. Маловероятно. Бывает что чистка разъема помогает. Для этого беру очень тонкое сверло. Сверлышко 0.5мм. На него минимум ватки накручиваю, чтобы входило без усилий в гнездо разъема. И со спиртом протираю. Если есть грязь ее видно сразу.
Были разъемы после моря, при замере показывают малые сопротивления, от соленой воды промокли. Думаю их надо промывать в чистой воде и сушить, может получится. По идее разъем не пропускает воду через себя в кабель. И виноват в лишней проводимости, только разъем в части , где его контакты.
Вода попадает в разъем не как то. А очень просто. Если разъем не плотно закручен на блоке, в него попадает вода.

Я получил от вас две катушки в прошлом году. Мою Коилтек спасти не удалось, вода попала на плату. Вместо неё я взял на 11" с фирменным кабелем. Подключил к блоку, все норм. Думаю, она тестировалась перед отправкой. В воде катушка глючит. Смена режимов не помогает. Снайперка на 6" работает без проблем.
Как описано выше, по суше можно ходить, слегка открутив разъём и изолентой зафиксировав кабель у входа в блок.
Если разьем и кабель пришёл ко мне новый, а не из моря, тогда причина в разьеме .

Сообщение отредактировано handyman: Jan 9 2026, 17:25

[handyman]

Когда нормально работает только при перекосе разъёма,  скорей всего было падение на него или рывок за кабель, в теле разъёма появилась трещина.
Для этих разъёмов нередкое явление.
А если работает именно при перекосе кабеля, тут под замену кабель, без вариантов.

Уточню. Кабель уже заменен вместе с коннектором.

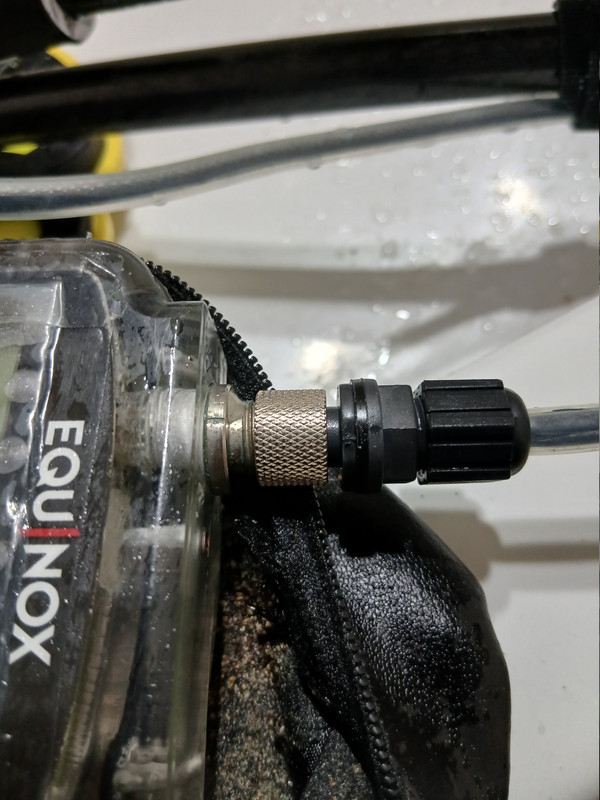

Это прозрачная трубка, где свободно находятся провода.
По моему мнению, отличная идея.
Ни рывков ни падений при эксплуатации не было. Один подводный выход, глюки, и замена на другую.
Видимых признаков попадания воды в разьем тоже.

Сообщение отредактировано handyman: Jan 9 2026, 18:39

[handyman]

Разъём как штатный или большой?
Проще было бы с фото.
Так Сергей не одну сотню катушек сделал, тут вопросов нет.. но легко может быть и брак в разъёме

Вполне может. Вопрос, решается ли это подгибом контактов иголкой или только заменой. Разьем большой.


Сообщение отредактировано handyman: Jan 9 2026, 19:03

[handyman]

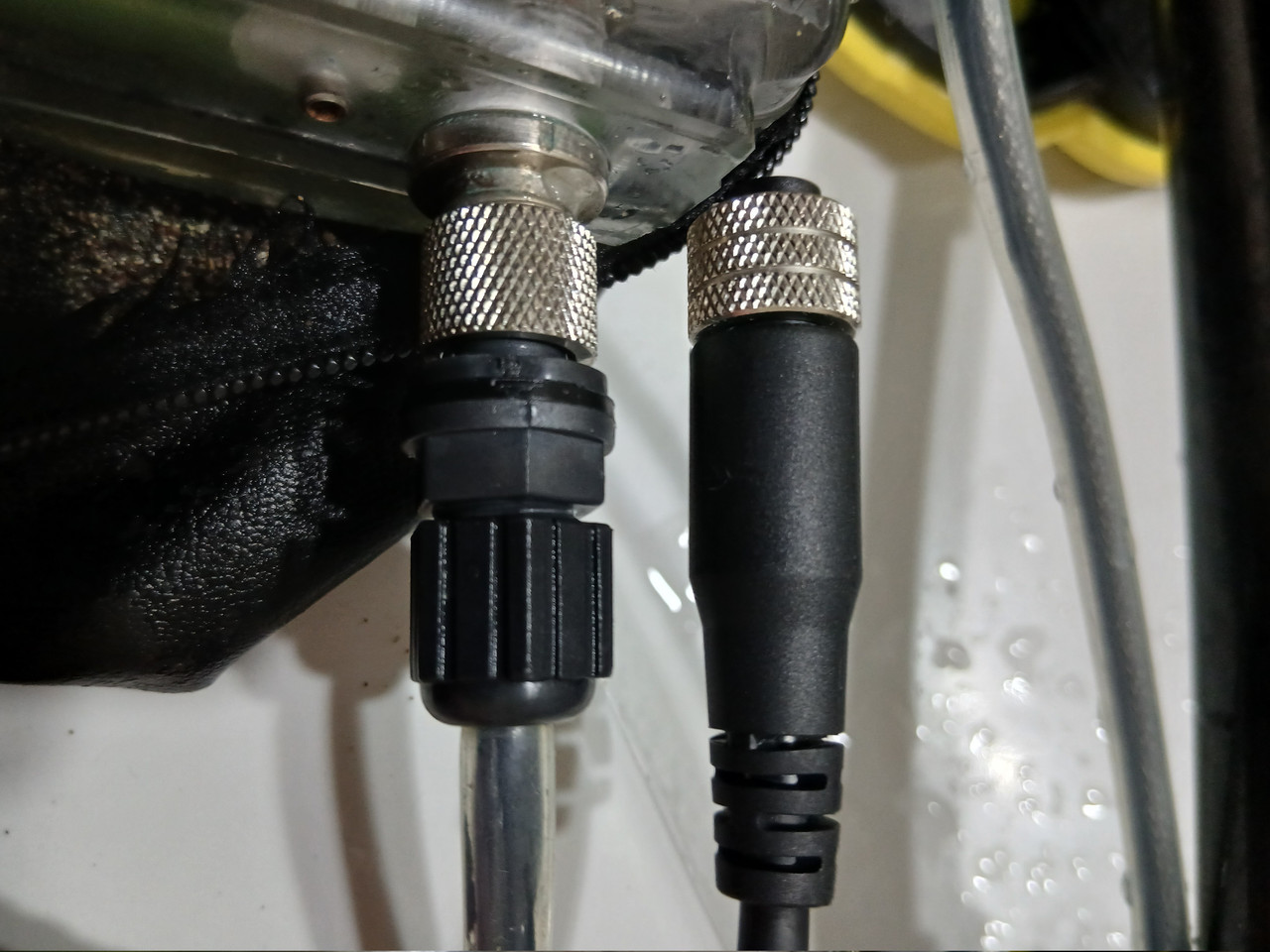

Справа оригинальный от Minelab

[handyman]

Всё, понял..
У этого разъема контактная группа посажена глубже в теле разъёма по сравнению с оригиналом - возможно дело в этом..

Да, мы общались, я просил кабель подлиннее, чем они делают.
Было сказано, что у вас только оригинальная длина.
А у меня блок на поясе, и её не хватает. Все, что я могу сам сделать с разьемом, немного сточить торец, если конечно это поможет.

[handyman]

Попробуйте почистить контакты в разъёме блока - ватку на зубочистку и со спиртом. Протрите каждый штырёк.
Стачивать разъём нет смысла, контакты и так достают, просто точки соединения выше.

Попробую, спасибо!

[Fuma]

Такие разъемы ставлю сейчас, как на фото, а так же ставлю оригинальные. По контактам у них нет различий. Контакты золоченные. В чем может быть косяк? Думаю что попала соленая вода, опять же повторюсь из-за неплотной затяжки разъема. И контакты намокли, а далее коррозия.
Затягивать до дури не надо, но закручивать так чтобы чувствовать, что уплотнительное кольцо прижалось. Именно оно не пускает воду. Возможно если попадет песок на резьбу, то не получится
закрутить до уплотнительного кольца. Поэтому разъем надо хранить в чистоте и резьбу осматривать и чистить.

[Валидатор]

Такие разъемы ставлю сейчас, как на фото, а так же ставлю оригинальные. По контактам у них нет различий. Контакты золоченные. В чем может  быть косяк? Думаю что попала соленая вода, опять же повторюсь из-за неплотной затяжки разъема. И контакты намокли, а далее коррозия.
Затягивать до дури не надо, но закручивать так чтобы чувствовать, что уплотнительное кольцо прижалось. Именно оно не пускает воду. Возможно если попадет песок на резьбу, то не получится
закрутить до уплотнительного кольца. Поэтому разъем надо хранить в чистоте и резьбу осматривать и чистить.

Любая вода, кроме дистиллированной, оставляет при высыхании налёт солей. После моря хорошо продуть разъем медицинской клизмой и несколько раз промыть дистиллированной водой ( набирая в шприц), с продувкой воздухом. Клизмы в аптеке, хорошие из силикона.


Сообщение отредактировано Валидатор: Jan 10 2026, 17:35

[handyman]

... После моря хорошо продуть разъем медицинской клизмой и несколько раз промыть дистиллированной водой ( набирая в шприц), с продувкой воздухом. Клизмы в аптеке, хорошие из силикона.

Предлагаете после каждого выхода откручивать разьем,промывать и сушить? Даже если он сухой?
У меня зарядка через другой контакт, на наушник. И там да, была вода. Причём солёная, и не раз. Менял о-ринг, сушил. Но звук не пропадает и не хрипит. А с этими катушками какая-то засада.
У одной тупо скачут цифры вди и она ничего не видит. Другая все видит на суше. В воде глючит. Такое уже было на другом МД.
Там вода попадала в трещины изоляции и провода были в соли и коррозии при вскрытии

[handyman]

Есть ещё катушка с которой блок нормально работает? - спрашиваю чтоб исключить неисправность блока..

Так точно, есть. И все работает. О чем есть пост выше.
