Minelab Equinox неисправности и ремонт

[Fuma]

Катушка Коилтек делается фирмой Коилтек. У катушки Коилтек есть литой , штампованный корпус. Катушка Коилтек делается в этом корпусе и все недостатки этой катушки из этого корпуса происходят. Когда искатель, пользуется своим детектором, у которого на штанге все резинки протерлись так, что их просто нет. Искатель начинает затягивать болт, чтобы катушка как то не болталась, уши крепкие на штамповке, уши сдвигаются, изгибается вся катушка. Изгибается таким образом, что пластик снизу отдирается от заливки, и там появляются огромные щели. В эти щели не только вода, но там если всю катушку разобрать, можно выгрести кучу песка, и другой грязи. Разбирал такую катушку по обмоткам и собирал снова. И заливал снова. И продавал потом. Причина выхода из строя катушки одна, перетягивание ушей. Необходимо следить за этим сновья. В крайнем случае подкладывать шайбу.

Через гермоввод эта катушка протекать не должна, там залито эпоксидкой, такая конструкция, как у всех катушек. Из -за своего корпуса, его особенностей эту катушку считаю не надежной, для поиска в воде. Гораздо крепче катушка, переделанная из V10 от Ваниша под Эквинокс. Для поиска в воде.

В этой теме есть фото разобранной катушки КОИЛТЕК 5х10.
https://www.reviewdetector.ru/index.php?sho...c=2419061&st=40

[WaS]

Сергей, конкретно эта катушка протекла через гермоввод.
Может тебе не попадались катушки с кривой заливкой, но это не значит что таких нет.
На фото ведь видно что плата залита со стороны проводов..

Сообщение отредактировано WaS: Jun 1 2024, 23:27

[Novopolock]

Сергей, конкретно эта катушка протекла через гермоввод.
Может тебе не попадались катушки с кривой заливкой, но это не значит что таких нет.
На фото ведь видно что плата залита со стороны проводов..

Видимо Сергею не попадались и новые катушки, у которых малейшая деформация ушей приводит к фантомам.

[Товарищ Маузер]

WaS, добрый вечер. Не отправляются сообщения в личку, проверьте почту.

[antignatov]

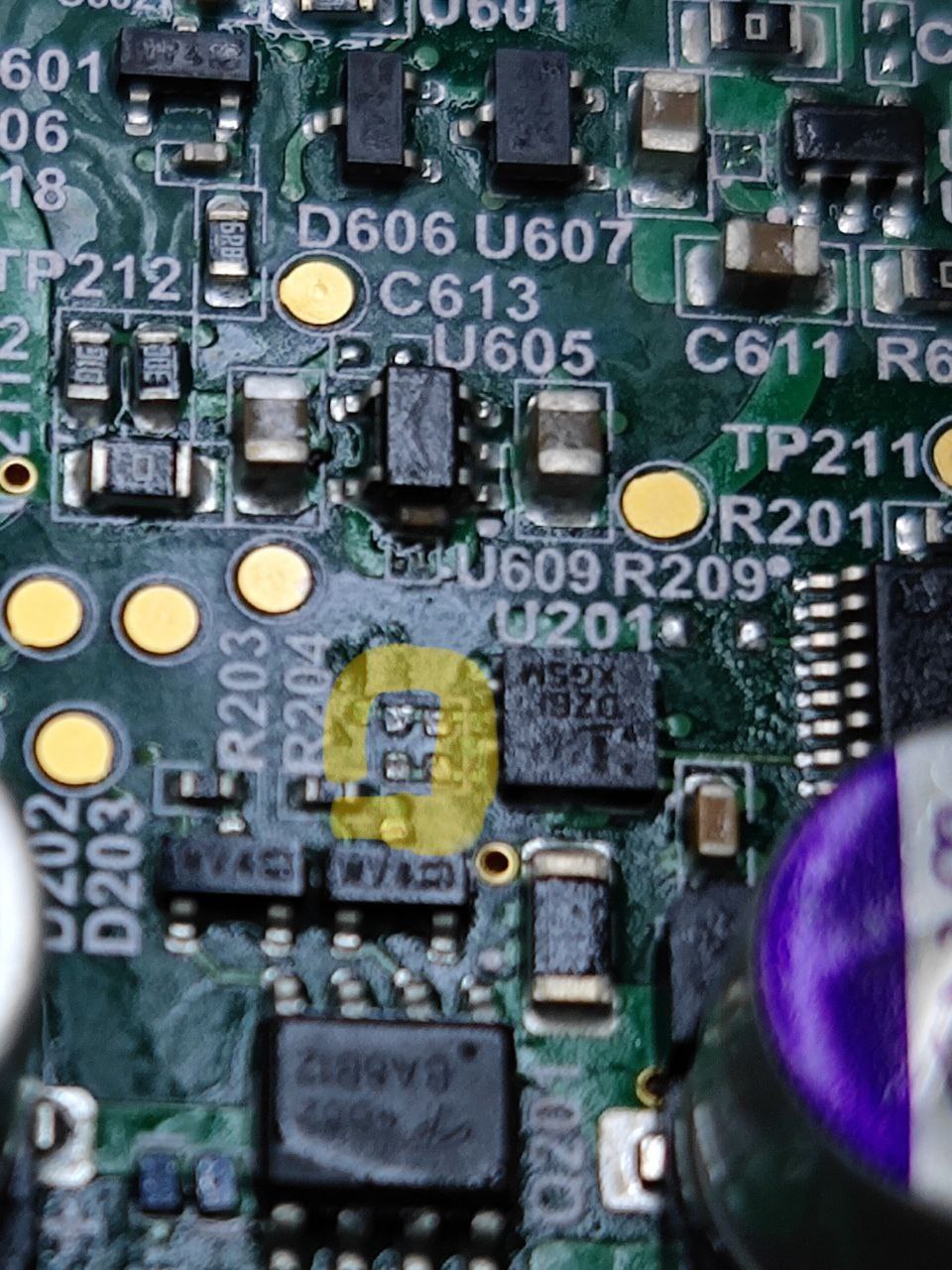

Доброго дня всем. Прошу помощи в починке прибора Эквинокс 800. Протек, отгнили два конденсатора. Знакомые инженеры могут перепаять, но не знают какие стояли. Есть ли информация по ним или может кто замерить на плате?

Вложенные эскизы изображений

[McQueen]

Доброго дня всем. Прошу помощи в починке прибора Эквинокс 800. Протек, отгнили два конденсатора. Знакомые инженеры могут перепаять, но не знают какие стояли. Есть ли информация по ним или может кто замерить на плате?

Попробовать померить емкость, если не потерялись

[Novopolock]

Доброго дня всем. Прошу помощи в починке прибора Эквинокс 800. Протек, отгнили два конденсатора. Знакомые инженеры могут перепаять, но не знают какие стояли. Есть ли информация по ним или может кто замерить на плате?

Буду вскрывать на днях, замерю. Но думаю, ответят быстрее

[Камертон]

Доброго дня всем. Прошу помощи в починке прибора Эквинокс 800. Протек, отгнили два конденсатора. Знакомые инженеры могут перепаять, но не знают какие стояли. Есть ли информация по ним или может кто замерить на плате?

Там у вас, скорее всего, не только эти конденсаторы отгнили. Обычно простой заменой конденсаторов проблема не решается

[WaS]

Доброго дня всем. Прошу помощи в починке прибора Эквинокс 800. Протек, отгнили два конденсатора. Знакомые инженеры могут перепаять, но не знают какие стояли. Есть ли информация по ним или может кто замерить на плате?

Два параллельных кондёра по 0.1мкФ - "инженеры" легко могли бы промерить ёмкость.
Сейчас плата как себя ведёт? - реакция на включение/ток потребления?
Если блок ещё подаёт признаки жизни, забирайте и к другому мастеру..

[antignatov]

"Два параллельных кондёра по 0.1мкФ - "инженеры" легко могли бы промерить ёмкость.
Сейчас плата как себя ведёт? - реакция на включение/ток потребления?
Если блок ещё подаёт признаки жизни, забирайте и к другому мастеру.."

Благодарю за информацию по кондёрам.
К сожалению один сгнил совсем, второй тоже почти разрушился, не было возможности померить.
Пока один висел, прибор работал. Но было много ложных сигналов, как -будто сломалась катушка. Поставил вторую, тоже самое. Вскрыл блок, а там затекло буквально несколько капель, прям видимо с гнезда катушки и на них(на кондёры).
Плата покрыта лаком(при переустановке в "водонепроницаемый " )) корпус .

А что касается инженеров, то в их квалификации я не сомневаюсь. Они на этом собаку съели, но не их профиль и они ,честно говоря, заняты. В обеденный перерыв мне ремонтируют).

[antignatov]

К сожалению не помогло. Включается, идут ложные сигналы. Кнопки не реагируют кроме кнопки включения. Через раз включается, пишет FP. Видео могу прислать. Кому можно отправить на ремонт?

[Pixar]

Василию конечно - он спец по ним. А так - предположу что сейчас именно то, насчет чего мы спорили с Василием - попадание влаги под STM-ку. И плюсом под разъемы подключения шлейфов клавиатуры и катушки.

Сообщение отредактировано Pixar: Jul 4 2024, 08:32

[Камертон]

"Два параллельных кондёра по 0.1мкФ - "инженеры" легко могли бы промерить ёмкость.
Сейчас плата как себя ведёт? - реакция на включение/ток потребления?
Если блок ещё подаёт признаки жизни, забирайте и к другому мастеру.."

Благодарю за информацию по кондёрам.
К сожалению один сгнил совсем, второй тоже почти разрушился, не было возможности померить.
Пока один висел, прибор работал. Но было много ложных сигналов, как -будто сломалась катушка. Поставил вторую, тоже самое. Вскрыл блок, а там затекло буквально несколько капель, прям видимо с гнезда катушки и на них(на кондёры).
Плата покрыта лаком(при переустановке в "водонепроницаемый " )) корпус .

А что касается инженеров, то в их квалификации я не сомневаюсь. Они на этом собаку съели, но не их профиль и они ,честно говоря, заняты. В обеденный перерыв мне ремонтируют).

Скорее всего какие-то дурачки покрыли лаком плату уже протёкшего прибора. Естественно, не прочистив все как следует. Поднял уже с десяток таких утопышей, и пролаченные тоже попадались. В одном пролаченном была такая же история - покрыли лаком, но не вылечили до конца. В итоге пришлось героически вымывать старый лак и искать неисправность. Переделка после дурака - двойной ценник за ремонт

Сообщение отредактировано Камертон: Jul 4 2024, 09:14

[BSB]

Скорее всего какие-то дурачки покрыли лаком плату уже протёкшего прибора. Естественно, не прочистив все как следует.  Поднял уже с десяток таких утопышей, и пролаченные тоже попадались. В одном пролаченном была такая же история - покрыли лаком, но не вылечили до конца. В итоге пришлось героически вымывать старый лак и искать неисправность. Переделка после дурака - двойной ценник за ремонт

Точно! Это в любом ремонте.

[kanopus]

Кому можно отправить на ремонт?

Вот как раз тому, человеку, что отвечает в топике — WaS

[Fil721]

Скорее всего какие-то дурачки покрыли лаком плату уже протёкшего прибора. Естественно, не прочистив все как следует.  Поднял уже с десяток таких утопышей, и пролаченные тоже попадались. В одном пролаченном была такая же история - покрыли лаком, но не вылечили до конца. В итоге пришлось героически вымывать старый лак и искать неисправность. Переделка после дурака - двойной ценник за ремонт

Шаловливые ручки с паяльником.Ценник сразу обозначаю выше.Мое же время крадут..

[Pixar]

Шаловливые ручки с паяльником.Ценник сразу обозначаю выше.Мое же время крадут..

Хорошо если еще и дополнительных проблем не создадут. А то могут и вообще в состояние хлама девайс уничтожить.

[ПоисковикМД]

Всем здравия, может кто сталкивался с такой проблемой, эквинокс 600 срок эксплуатации 5 лет, всё родное . Появился глюк на мультичастоте не корректно показывает вди медь и серебро бьёт с железо, советы занижает вди на 4-5, звук сигналов как у железа и низкого вди, это блок умирает или катушка, да в воду никогда не погружал но слегка намочил в чехле блок чуть выше рукояти но не выше кнопки подсветки!?

[WaS]

Всем здравия,  может кто сталкивался с такой проблемой, эквинокс 600 срок эксплуатации 5 лет, всё родное . Появился глюк на мультичастоте не корректно показывает вди медь и серебро бьёт с железо, советы занижает вди на 4-5, звук сигналов как у железа и низкого вди, это блок умирает или катушка,  да в воду никогда не погружал но слегка намочил в чехле блок чуть выше рукояти но не выше кнопки подсветки!?

Уже обсуждалось..
Сдвиг VDI на медь из-за обрыва одного из проводов в кабеле катушки. Учитывая возраст прибора, кабель катушки под замену.
Блок не советую погружать в воду - со временем почти у всех расходится склейка по низу корпуса. Погружение даже до нижних кнопок на панели хватит чтоб залить блок.

[ПоисковикМД]

Уже обсуждалось..
Сдвиг VDI на медь из-за обрыва одного из проводов в кабеле катушки. Учитывая возраст прибора, кабель катушки под замену.
Блок не советую погружать в воду - со временем почти у всех расходится склейка по низу корпуса. Погружение даже до нижних кнопок на панели хватит чтоб залить блок.

Благодарю за ответ, неудачно переходил реку и оборвался, прибор в чехле и в рюкзаке, сразу просушил,блок намочил слегка, но знаю что лучше его не погружать в воду! Подскажите ремонт катушки у официалов делать и стоит ремонтировать потому как гарантия закончилась давно, прибору 5 лет?
