Minelab Equinox неисправности и ремонт

[EX-s]

У Сергея Ивановича всё вскрыто и не по разу)))

[Fuma]

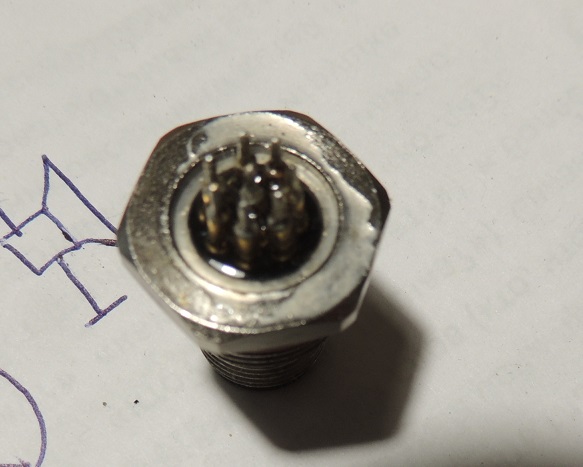

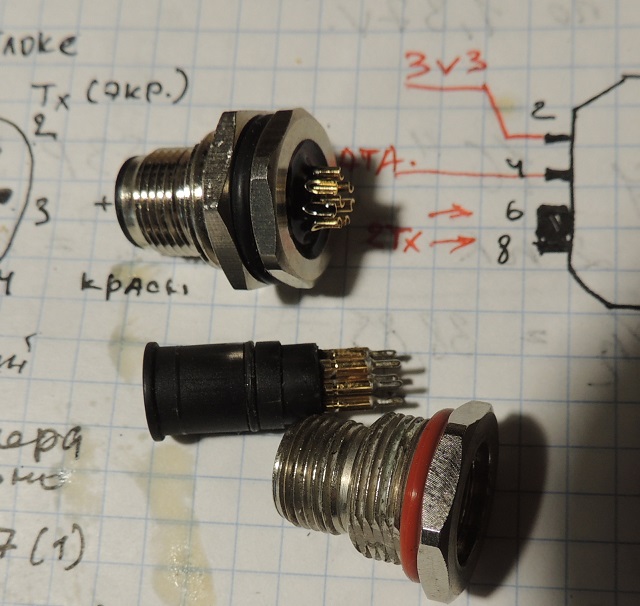

Разъем разобрал, эпоксидкой залил. Шлейф целый, не успел порваться. На покупных разъемах и ключи не там, и контакты для пайки другие, не под шлейф.Будет как в оригинале.

Вложенные эскизы изображений

[EX-s]

Покупные бывают: контакты такие же и под пайку провода, две модели у амфинола точно видел.

Речь про китайский?

[WaS]

Разъем разобрал, эпоксидкой залил. Шлейф целый, не успел порваться. На покупных разъемах и ключи не там, и контакты для пайки другие, не под шлейф.Будет как в оригинале.

Сергей, если блок разобран, лучше убрать шлейф и распаять напрямую на плату.
Тестовые пятаки на плате дублируют разъём с обратной стороны.
Провода и проворачивание разъёма легче переносят, и лишнее контактное соединение убрать это плюс..

[Fuma]

Я полностью согласен, что проводки лучше шлейфа. И пайка надежнее контактов. Но с разъемом удобнее, отковырнул и все. И как то работало без проблем, пока разъем не провернулся.

[БОРОДА Сергей]

Доброго. В 600 исчезли все показания на дисплее,он вообще пустой ,ни чего не показывае ,просто серый экран. Подсветка работает , прибор тоже всё норм ,выходил на коп , всё ищет , всё пикает , всё работает.
В целом хоть и копаю на слух (в наушниках) ,но иногда всё же смотрю на дисплей.
Соответственно исходя из поломки ,не переключаю программы ,не делаю отстройку (ТК.ни хрена нет на дисплее ) .......
Может кто знает в чем дело и как это поправить.
Помогите решить этот вопрос . Буду очень благодарен.
С УВ. Сергей

Прибор не на гарантии.ему уже пятый год.

[WaS]

Доброго. В 600 исчезли все показания на дисплее,он вообще пустой ,ни чего не показывае ,просто серый экран.
..

У эквинокса встречается такое..
Тут или ремонт родного дисплея, или его замена.
Возможность ремонта дисплея 50/50, как повезёт.
Могу взяться, пишите в личку.

[@Русич@]

Здравствуйте. Сегодня обнаружил на своем Эквиноксе ,что не заряжается. Воткнул на зарядку в 11-00 ,было два деления,в 22-00 таже самая история,подскажите пожалуйста можно исправить?

[WaS]

Здравствуйте. Сегодня обнаружил на своем  Эквиноксе ,что не заряжается. Воткнул на зарядку в 11-00 ,было два деления,в 22-00 таже самая история,подскажите пожалуйста можно исправить?

Исправить можно, но сначала протрите спиртом контакты зарядки на блоке и кабеле, попробуйте с другим блоком питания.
Если ничего не изменится, пишите в личку, обсудим ремонт.

[kanopus]

Здравствуйте. Сегодня обнаружил на своем  Эквиноксе ,что не заряжается. Воткнул на зарядку в 11-00 ,было два деления,в 22-00 таже самая история,подскажите пожалуйста можно исправить?

У меня так однажды было. Осмотрел зарядный кабель и обнаружил, что магнитный разъём забит мелкой металлической крошкой. Удалил мусор, прочистил и протёр спиртом, после чего всё заработало как надо.

[Pixar]

Уважаемый WaS.
Подскажите - у комрада 600-ый. Работал все ок. Полежал дома и вдруг началось - при включении просто балаболит.
Разъемы промыты. Визуально проблем с катушкой/кабелем нет.
В куда смотреть?

[kanopus]

Уважаемый WaS.
Подскажите - у комрада 600-ый. Работал все ок. Полежал дома и вдруг началось - при включении просто балаболит.
Разъемы промыты. Визуально проблем с катушкой/кабелем нет.
В куда смотреть?

С другой катушкой попробуйте. С заведомо исправной.

[Pixar]

С другой катушкой попробуйте. С заведомо исправной.

Это да - комрад должен попробовать - благо у другого комрада есть совместимый прибор.
Просто заранее все варианты узнать.

[WaS]

Это да - комрад должен попробовать - благо у другого комрада есть совместимый прибор.
Просто заранее все варианты узнать.

Правильно, сначала проверить с другой, исправной, катушкой.
Ещё сравнить работу когда акб полностью заряжен и когда осталось одно деление.
И если глюки будут, покрутить настройки(чуйку, частоту, отстройку от помех) - посмотреть будут изменения или нет.

[kanopus]

Это да - комрад должен попробовать - благо у другого комрада есть совместимый прибор.
Просто заранее все варианты узнать.

У меня такое было, когда случился внутренний обрыв, кабель совершенно целый, но один из проводов внутри обломился. Поменяли по гарантии, сказали, что довольно частое явление из-за неправильного (сильного) изгиба кабеля в райне вывода из катушки.

[Pixar]

Вчера вечером пробовали другую катушку - все тоже самое.
Т.е. проблема где-то в блоке.

[kanopus]

Вчера вечером пробовали другую катушку - все тоже самое.
Т.е. проблема где-то в блоке.

Аккумулятор старый?

[Бесеркерк]

возможно аккумулятор пора менять.Начинает очень долго заряжаться.Нынче коллега обращался как раз с 600.Брал его прибор на выезд и ставил его катушку на свой 800.Отработала целый день без проблем.Моя на его приборе вела себя не стабильно.Как и его.При этом на дисплее показывает полный заряд.Посоветовал поменять аккумулятор.Пока не в курсе помогло или нет.

[WaS]

возможно аккумулятор пора менять.Начинает очень долго заряжаться.Нынче коллега обращался как раз с 600.Брал его прибор на выезд и ставил его катушку на свой 800.Отработала целый день без проблем.Моя на его приборе вела себя не стабильно.Как и его.При этом на дисплее показывает полный заряд.Посоветовал поменять аккумулятор.Пока не в курсе помогло или нет.

Долгий заряд акб, скорей, из-за плохого контакта зарядного шнурка с площадкой на блоке. Или увеличилось сопротивление на контактах в проходных разъёмах от акб - разъёма два, а на большом токе даже полОма будут заметны..
Нестабильность работы чаще из-за окислов на плате, но есть и сами платы глючные - такие платы проще заменить, чем отремонтировать.
Попадались платы со сдвинутым VDI при повышении частоты - пытался найти проблему, дошёл до того, что пересаживал все чипы с рабочей платы... не помогло ((
Для себя сделал вывод, что это обрыв какой-то дорожки в слоях текстолита.
А, например, микротрещина с "дребезжащим" контактом, как раз может быть источником глюков.

[Бесеркерк]

Долгий заряд акб, скорей, из-за плохого контакта зарядного шнурка с площадкой на блоке. Или увеличилось сопротивление на контактах в проходных разъёмах от акб - разъёма два, а на большом токе даже полОма будут заметны..
Нестабильность работы чаще из-за окислов на плате, но есть и сами платы глючные - такие платы проще заменить, чем отремонтировать.
Попадались платы со сдвинутым VDI при повышении частоты - пытался найти проблему, дошёл до того, что пересаживал все чипы с рабочей платы... не помогло ((
Для себя сделал вывод, что это обрыв какой-то дорожки в слоях текстолита.
А, например, микротрещина с "дребезжащим" контактом, как раз может быть источником глюков.

Все чистилось.Это заметил еще по своему 800.Но таких глюков не припомню.У меня просто он стал отключаться при работе на динамик.Обычно хожу в наушниках.Нынче все таки он у меня "утоп".Сначала при зарядке светодиод быстро моргать начал,но потом вроде все нормально.Все стало понятно когда увидел мелкие капельки воды на внутренней стороне стекла.Быстренько разобрал и отцепил аккумулятор.Так как аккумулятор уже менял,то водичка попала в первую очередь на плату контроля заряда.Которая находится на самом аккумуляторе.Почистил и просушил феном внутренности .Правда без вскрытия головы.Наверно зимой надо будет заняться вопросом герметизации прибора.

Сообщение отредактировано Бесеркерк: Nov 7 2023, 15:56
