Minelab Equinox неисправности и ремонт

[Mr.Aleks.]

Закину и мастерам фото платы аккумов Эквинокс 900/Мантикора.Пригодится....

[Реновод]

Большое спасибо за эту тему, хочу задать вопрос по катушке. Год назат у товарища начала петь, не видела медь в нескольких сантиметрах, если шатаешь провод возле входа в катушку, то что то менялось в лучшую сторону, он приговорил катушку. Проверил с другой катушкой все стало нормально. Он купил себе другую, а эта год пролежала без дела. На днях говорит подключил ее, заработала нормально, на шевеление провода не реагирует. Как найти причину проблемы? Как ее мучать чтоб глюк опять проявился?

[kanopus]

Большое спасибо за эту тему, хочу задать вопрос по катушке. Год назат у товарища начала петь, не видела медь в нескольких сантиметрах, если шатаешь провод возле входа в катушку, то что то менялось в лучшую сторону, он приговорил катушку. Проверил с другой катушкой все стало нормально. Он купил себе другую, а эта год пролежала без дела. На днях говорит подключил ее,  заработала нормально, на шевеление провода не реагирует. Как найти причину проблемы? Как ее мучать чтоб глюк опять проявился?

У меня была аналогичнаяя история.
Катушка перестала видеть медь и время от времени вела себя так, как будто рядом был сильный источник помех. Иногда это проходило и катушка вроде бы становилась опять нормальной. А потом, недели через 2 или 3 всё начиналось с начала. Завершилось это обменом катушки по гарантии, там внутренний обрыв провода, чаще всего вызываемый неправильной натяжкой кабеля.
Это я о том, что нормализация катушки явление временное и итог будет один — замена кабеля или если она на гарантии, то обмен.

[WaS]

Большое спасибо за эту тему, хочу задать вопрос по катушке. Год назат у товарища начала петь, не видела медь в нескольких сантиметрах, если шатаешь провод возле входа в катушку, то что то менялось в лучшую сторону, он приговорил катушку. Проверил с другой катушкой все стало нормально. Он купил себе другую, а эта год пролежала без дела. На днях говорит подключил ее,  заработала нормально, на шевеление провода не реагирует. Как найти причину проблемы? Как ее мучать чтоб глюк опять проявился?

Типовая проблема этих катушек..
В самом основании гермоввода, в кабеле рвётся один провод, чаще синий.
Почему именно так, не понятно.
Ремонту подлежит.

[Реновод]

Типовая проблема этих катушек..
В самом основании гермоввода, в кабеле рвётся один провод, чаще синий.
Почему именно так, не понятно.
Ремонту подлежит.

Спасибо, Позвоню ему что б готовился к замене кабеля, а то он уже считает,
что у него запасная есть. А то был временный глюк.

[Реновод]

У меня была аналогичнаяя история.
Катушка перестала видеть медь и время от времени вела себя так, как будто рядом был сильный источник помех. Иногда это проходило и катушка вроде бы становилась опять нормальной. А потом, недели через 2 или 3 всё начиналось с начала. Завершилось это обменом катушки по гарантии, там внутренний обрыв провода, чаще всего вызываемый неправильной натяжкой кабеля.
Это я о том, что нормализация катушки явление временное и итог будет один — замена кабеля или если она на гарантии, то обмен.

Уточнил у него, на медь показывала 15-16 по ВДИ . И на все прочее советики , латунь, серебро также 15-16. С пол штыка в тот день он поднял серебро 20 коп на ВДИ 16. Алюминиевую солдатскую кружку верховую не увидел вообще. Похоже контакт в проводе то появлялся, то пропадал. К сожалению катушка не на гарантии, значит будет менять кабель.

[kanopus]

Ну это вон Фума меняет. Или если вторая штатка не нужна, можно её в руль или снайперку переделать.

[WaS]

Провод рвётся не в месте изгиба кабеля, а в самом основании амортизатора-демпфера.
Может из-за эпоксидки, может неудачная укладка при сборке катушки.
Можно отремонтировать без замены кабеля, а на сколько хватит, покажет время.. - есть же катушки с приличной наработкой и ещё живым кабелем.

[Реновод]

Ну это вон Фума меняет. Или если вторая штатка не нужна, можно её в руль или снайперку переделать.

Ему похоже нужна запасная штатка (в его случае она просто обязана быть ) . Он умудрился в том году на новой катушке вырвать кабель из штекера от блока. Детали не знаю. Блок не пострадал. Говорит упал и зацепился кабелем. Эту проблему ему в Туле вылечили. Но там Кабель не меняют, поэтому как созреет к Фуме. Прям сейчас не может, на больничном после операции мениск, финансовый вопрос так сказать решать надо.

Сообщение отредактировано Реновод: Mar 17 2023, 11:11

[Камертон]

Типовая проблема этих катушек..
В самом основании гермоввода, в кабеле рвётся один провод, чаще синий.
Почему именно так, не понятно.
Ремонту подлежит.

Оболочка у этого провода сделана из плохого пластика, скорее всего. Может быть партия некачественная попалась, потому что не у всех такие проблемы возникают

Сообщение отредактировано Камертон: Mar 17 2023, 11:26

[WaS]

Оболочка у этого провода сделана из плохого пластика, скорее всего. Может быть партия некачественная попалась, потому что не у всех такие проблемы возникают

Дело не в оболочке..
В кабеле 5 одинаковых проводов(разного цвета), плюс экранированный Тх - рвётся в основном синий. Обрыв не на изгибе кабеля, а практически внутри катушки, на уровне пластика корпуса. Если при прочих равных чаще рвётся один, значит есть причина и думаю это человеческий фактор(кривая сборка)

[Fuma]

То что рвется синий проводок, это бывает и на новых кабелях. но рвутся и другие 4, хотя синий чаще. И это не партия такая попалась, а просто материал, из котрого делаются эти кабели. И главная болячка этого кабеля, по причине котрой его обязательно надолго не хватит, это некачественная ПВХ, в которой идет толстая жила в экране, на передающую обмотку. Эта оболочка трескается со врменем, и своими жесткими концами режет экранные прводки. А это сигнальная часть провода, а не просто экран. Попадался кабель в кором были разрезы в трех разных местах, не только у входа. По этой причине я не советую подрезать старый кабель и снова его использовать, лучше сделать совсем другой кабель.

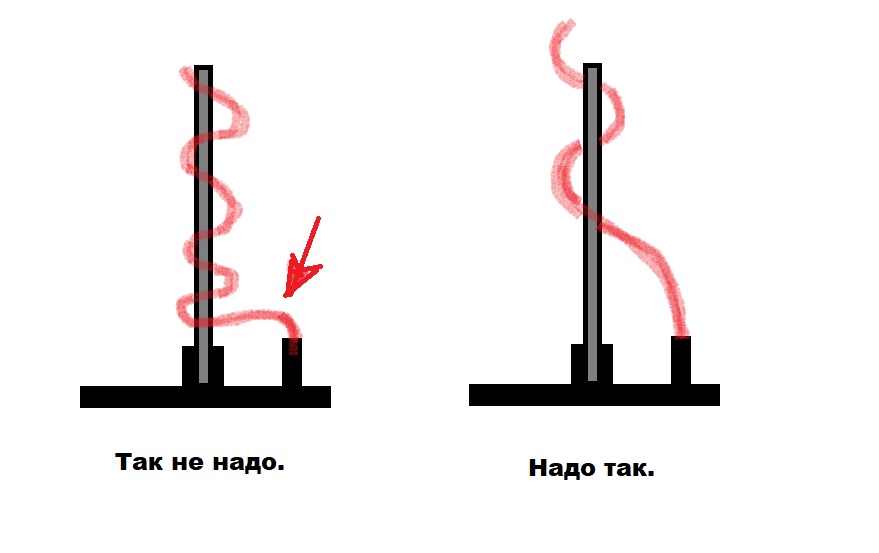

Но если катушка все время на приборе, и кабель не накручен до ДУРИ на штангу, не натянут до УСРАЧКИ с выхода блока и у входа в катушку, то он может служить долго. А на снятой катушке не надо его ЛЮБОВНО наматывать на катушку, стараясь сплесть красивый цветок, просовывая разъем в каждую прогалину корпуса. Просто покладите катушку с кабелем в пакет.

Сообщение отредактировано Fuma: Mar 17 2023, 11:59

Вложенные эскизы изображений

[Камертон]

Я и имел ввиду партию проводов, которая поступила на завод

[WaS]

Я и имел ввиду партию проводов, которая поступила на завод

Да, партии различаются - есть помягче.

[Fuma]

Минелаб испоьзовал провода покупные, но это для Х-Терра. Это были провода общего назначения, которые были в свободной продаже. Провода на Е-Трак и СТХ и Эквинокс, или делаются самим Минелабом, или конкретно для Минелаба. Мягче или грубже зависит от времени выпуска катушки. Чем раньше катушку сделали, тем кабель со временем стал жестче. Возможно кабель долго пролежал на складах. На старых кабелях для Соверена, и Екскалибура со временем оболочка, слазит шубой, и пластмасса трескается внутри при сгибе. Так же как полиэтиленовое ведро, выцветает со временем и трескается. На кабелях, котрые предназначены для использования на улице( out door) используется полиэтилен. С различными добавками и в различных модификациях. А вот ПВХ ведет себя более достойно, чем полиэтилен. ПВХ облочку делает на кабелх МАРС. Я при ремонте, кабели запихиваю в ПВХ трубку.

Сообщение отредактировано Fuma: Mar 17 2023, 13:58

[Камертон]

Самые качественные провода у Garrett. Но у них другая проблема: катушки хреново заливают - эпоксидка трещит после нескольких лет эксплуатации

[Реновод]

Самые качественные провода у Garrett. Но у них другая проблема: катушки хреново заливают - эпоксидка трещит после нескольких лет эксплуатации

Думаю,что да. Лет 10 назад, купил АТ про, со стандартной катушкой. По неопытности фиксировал провод выше одного большого витка на штанге изолентой, как казалось пропадали ложняки от стерни и тд. Провод был над штангой, как положено с запасом на сгибание. Но через года три над гермовводом внешняя оплетка треснула и стали видны провода. С тех пор на других своих приборах, жестко не фиксирую, максимум липучкой после второго витка на штанге и то не плотно что б двигалось, и все в порядке. А там намазал клеем и обмотал это место изолентой. Так до сих пор и работает катушка. А вот с заливкой были проблемы раньше чем с проводом, года через полтора, по совету кого-то на форуме, облил ее антигравием (сперва эпоксидкой залил низ катушки). Ат про продал с неловской катушкой. А стандартная от АТ про, на АТ голд (запасной- гостевой) работает до сих пор. В других местах провод цел, и достаточно до сих пор эластичен, не задубел.

Сообщение отредактировано Реновод: Mar 18 2023, 14:09

[Dovecot]

То что рвется синий проводок, это бывает и на новых кабелях. но рвутся и другие 4, хотя синий чаще. И это не партия такая попалась, а просто материал, из котрого делаются эти кабели. И главная болячка этого кабеля, по причине котрой его обязательно надолго не хватит, это некачественная ПВХ, в которой идет  толстая жила в экране, на передающую обмотку. Эта оболочка трескается со врменем, и своими жесткими концами режет экранные прводки. А это  сигнальная часть провода, а не просто экран. Попадался кабель в кором были разрезы в трех разных местах, не только у входа. По этой причине я не советую подрезать старый кабель и снова его использовать, лучше сделать совсем другой кабель.
Но если катушка все время на приборе, и кабель не накручен до ДУРИ на штангу, не натянут до УСРАЧКИ с выхода блока и у входа в катушку, то он может служить долго. А на снятой катушке не надо его ЛЮБОВНО наматывать на катушку, стараясь сплесть красивый цветок, просовывая разъем в каждую прогалину корпуса. Просто покладите катушку с кабелем в пакет.

Отловил похоже такую фигню на кабеле другого производителя и тут подумалось, что дело не совсем в кабеле.
Если представить, что в кабеле все провода имеют одинаковую длинну, но при этом при намотке его на, допустим, катушку (цилиндр) сверху окажется всегда провод определенного цвета, то оказывается, что он должен быть длиннее остальных и весьма значительно. При толщине штанги 20 мм если одна жила ложится на радиус 11 мм а вторая на 12, то на один виток это уже 6 мм разницы длинны жилы.
А деваться то ему некуда кроме как разорваться. Причем выигрывают тут те, кто по раздолбайски 3-4 обматывает и все это болтается.
По идее это бы компенсировалось свиванием всех жил кабеля с шагом, равным шагу намотки кабеля на штангу.
Тут моя оплошность, наматывал без натяга, но лишний виток сделал. На данный момент в этом положении катушка стабильно не работает. Это вылезло на 4 выход. Скинул один виток - заработала. Сегодня и так перестала работать, но если скинуть два - работает.

[Реновод]

Нужна помощь с аккумулятором.
Купил себе аккумулятор, так как моему уже 5 лет с небольшим... Сегодня забрал с почты. Провода питания на нем, все одного цвета, белые, делал его таварищь под ником Тихон.я, его спросить не могу, он давно не был на форуме. Проработал данный аккумулятор на приборе у продавца месяц, потом прибор поменяли по гарантии (протек) сдали прибор с родным аккумулятором. Хорого, что не воткнул его сразу в прибор, а проверил мультиметром. При замене у продавца, как позже выяснилось, случайно выдернулись все провода из разьема (как уж, я не знаю), а тут они все одного цвета. Их как получилось туда всунули, проверил мультиметром, оказалось все перепутаны местами + и - , а так как минус на двух проводах, и родился этот вопрос. Провод плюс понятен. Мне надо выяснить какой из двух проводов является минусом, а какой на плату контроль заряда, тоесть ЖЕЛТЫЙ (на моем). Срезать термоусадку, что б посмотреть не хочется, а так не видно. Сравнил со своим, на моем напряжение между красным (1) и черным (3) 3,81в, между красным(1) и желтым(2) 3,78в, небольшое понижение. Перевоткнул в разъеме купленного аккумулятора пины, согласно как на моем, ориентируясь на полярность и на это понижение . Так как на этом аккумуляторе, тоже есть такое не значительное понижение (провод 1-3), правда напряжение всего 2,81в, (провода 1-2) всего 2,79в !!!???. Могу принять, что там где 2,79в условно ЖЕЛТЫЙ ??? Еще смущает напряжение.2,81 но продавец говорит уже год лежит, без дела может разрядился или всеже дохлый !? Просматривается название через термоусадку Varicore 26650А. Сравнить больше не с чем. Или может быть я заблуждаюсь, ориентируясь на это понижение? Прошу сильно не пинать ногами, за много букв.

Сообщение отредактировано Реновод: Mar 19 2023, 00:00

[Реновод]

На аккумуляторе , похоже не плата, через термоусадку просматривается один резистор, и похоже все. Это нормально ?
