Minelab Equinox неисправности и ремонт

[sledopblt]

Если расклеивать и склеивать, и чтобы корпус оставлася целым, думаю клей должен быть не активным к пластику. Но адгезия должна быть хорошая. Может такое быть? Купил Т-7000 поробовать. Приедет нескоро. Где еще необходим клей для Эквинокса? Да в разъемах. На фото разъемы, на котором подписано не очень это IP67, а тот на кором порвана резинка, IP68. Но резинка порвана, не я ее порвал, она рвется из-за того, что не того размера. И разъем уже становится никакой не IP. Заполнял эти разъемы герметиком Момент, но он не прилипает к стенкам, и вода есть. Лучший вариант заливать наглухо эпоксидкой, но хотелось бы чего нибудь попроще. Но чтобы хорошо прилипало и не пропускало воду.

Т-7000 больше похож на герметик, клеил на телефонах дисплеи, держит хорошо, герметичность обеспечивает

[Fuma]

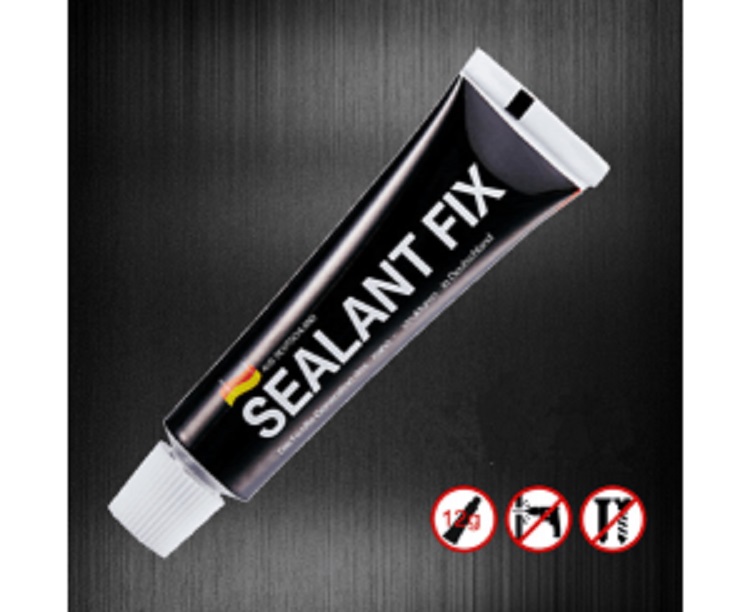

Еще купил только что, не знаю на что похоже SEALANT FIX.

Вложенные эскизы изображений

[WaS]

Т7000 черный, В7000 прозрачный - больше похож на наш момент.
Для герметизации подводных приборов не очень, адгезия слабая.
Для герметизации контактов разъёмов можно использовать двухкомпонентный компаунд типа Силагерм 2104, ПК-68(лучше с подслоем) - заливать в собранный разъём.

[WaS]

Разбираюсь что за микросхема U903 - может кто подскажет.. ?
Маркировка 87I RAV или 97I RAV

[kanopus]

А это точно микросхема? Что-то я ни в одной из систем маркировок не увидел ничего подобного http://www.radiofan.ru/faq/des7.htm
Хотя да, буква U на плате.

Сообщение отредактировано kanopus: Aug 25 2022, 20:53

[Fuma]

Два конденсатора по бокам, возможно что-то связано с питанием.

Далее по разъему. Мне присылали катушку на после ремонт, разъем был залит эпоксидкой. И считаю для этого разъема это нормально. У разъема было отверстие сбоку, куда, предполагаю шприцом этор раствор и вливался. Чтобы в в шприц эпоксидку, потом выдавить, шприц выбросить? Трудоемко и грязи больше. Сегодня залил разъем на своей катушке так. Отверстие под кабель в корпусе разъема сделал шире, возможно прделать еще одно отверстие, чтобы не расширять. Смысл в том чтобы эпоксидка свободно зашла в разъем. Залил по самые края перегородки и закрутил гайку, без всяких герметиков. Конечно можно было салогермом по дорогой цене. Но пользуюсь дешевым вариантом. Эпоксидная смола + отвердитель ПЭПА. Дешевле в 6 раз. И катушки этой смолой делаю изнова и заливаю этим составом. Не течет.

Сообщение отредактировано Fuma: Aug 26 2022, 12:28

Вложенные эскизы изображений

[WaS]

..Конечно можно было салогермом по дорогой цене. Но пользуюсь дешевым вариантом. Эпоксидная смола + отвердитель ПЭПА. Дешевле в 6 раз. И катушки этой смолой делаю изнова и заливаю этим составом. Не течет.

Силагерм не дороже эпоксидки, для заливки разъёма нужно всего 1-2гр.
Тем более беру сразу килограммами, нужен часто, все катушки деус им заливаю - и герметично, и разборка возможна.

[Novopolock]

нужно всего 1-2гр.

А как ты отвердитель дозируешь в такой маленький объём, или делаешь больше, для других нужд сразу?

Сообщение отредактировано Novopolock: Aug 26 2022, 14:20

[WaS]

А как ты отвердитель дозируешь  в такой маленький объём, или делаешь больше, для других нужд сразу?

На мелких весах ))

[Fuma]

Вот так и узнаешь что-то новое. Смотрел на Ю- тубе про компаунды. Как залить, как отковырять.
Много модификаций разных. По цене на уровне ЭД-20. По поводу адгезии, ничего не увидел. Заказал из Перьми, по дешевой цене, но пока ничего не увидел. Нет обратной связи. Цена была написана 684 рубля за кило.

[Novopolock]

Вот так и узнаешь что-то новое.  Смотрел на Ю- тубе про  компаунды. Как залить, как отковырять.
Много модификаций разных. По цене на уровне ЭД-20. По поводу адгезии, ничего не увидел. Заказал из Перьми, по дешевой цене, но пока ничего не увидел. Нет обратной связи. Цена была написана 684 рубля за кило.

Накололи. Компаунд норма, по совету Василия, то-же заливаю дуси, но в разъёмы не пробовал, ибо есть сомнения определённые.

[Fuma]

В разъем можно, что угодно заливать. Потом все это дело хорошо отлипнет, когда намокнет, пропитается влагой. Вот только после эпоксидки уже только выкидывать. Вариантов у разъемов много, можно резьбу посадить на дихлорэтан (клей), то есть с этой стороны будет герметично, а там где резинка с зажимом, каким-нибудь герметиком. Что в разъеме вода, это не беда, но эта влага идет по кабелю, по всем жилкам и они коррозируют. И следующий этап замена кабеля. Большое внимание надо уделить предварительной очистке, и тогда даже простой герметик может прилипнуть так, что не отдерешь. И разъем не разбирается.

[WaS]

Эпоксидку в разъём заливаю, когда нужно зафиксировать контакты и кабель.
Силагерм не пропитывается влагой, а для лучшей адгезии нужно использовать подслой(по сути тот же праймер).

[Novopolock]

тот же праймер).

Использовал раньше праймер, потом попробовал без и сравнил. Одинаково плохо отстаёт, так и применяю без него.

[Fuma]

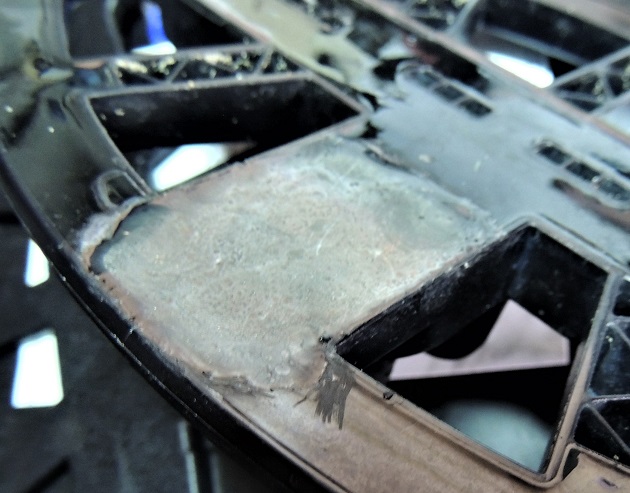

Смотрел видел Ю-Тубе про ПК-68. Сложилось впечателение, что подслой защищает радидетали, а не улучшает адгезию. Так как сам ПК-68 агрессивен к металлу и припою. Кроме этого не знаю, как этот ПК-68 пролазит в мелкие щели. Эпоксидка затечет очень хорошо и все запечатает. На фото залитая катушка, слой заливки в данной конструкции в минимуме меньше полмиллиметра. Катушка все время в воде. Залита простой ЭД20.

Сообщение отредактировано Fuma: Aug 27 2022, 15:14

Вложенные эскизы изображений

[WaS]

Смотрел видел Ю-Тубе про ПК-68. Сложилось впечателение, что подслой защищает радидетали, а не улучшает адгезию. Так как сам ПК-68 агрессивен к металлу и припою. Кроме этого не знаю, как этот ПК-68 пролазит в мелкие щели. Эпоксидка затечет очень хорошо и все запечатает. На фото залитая катушка, слой заливки в данной конструкции в минимуме меньше полмиллиметра. Катушка все время в воде. Залита простой ЭД20.

Не смотрел видео, про подслой сказал из своего опыта - с ним адгезия силагерма заметно лучше.
Заливка катушек, понятно, эпксидкой ..никто и не спорит )
Силагерм для своих целей, эпоксидка для своих.

Сообщение отредактировано WaS: Aug 27 2022, 15:30

[sledopblt]

Разбираюсь что за микросхема U903 - может кто подскажет.. ?
Маркировка 87I RAV или 97I RAV

Стабилизатор напряжения и тока типо такого TPS61258

[WaS]

Стабилизатор напряжения и тока  типо такого TPS61258

Точно, маркировка совпадает для tps61256.
Спасибо!

[Eule]

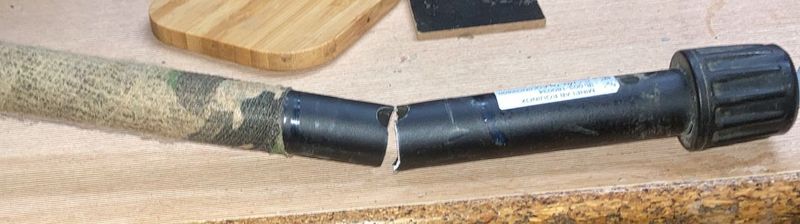

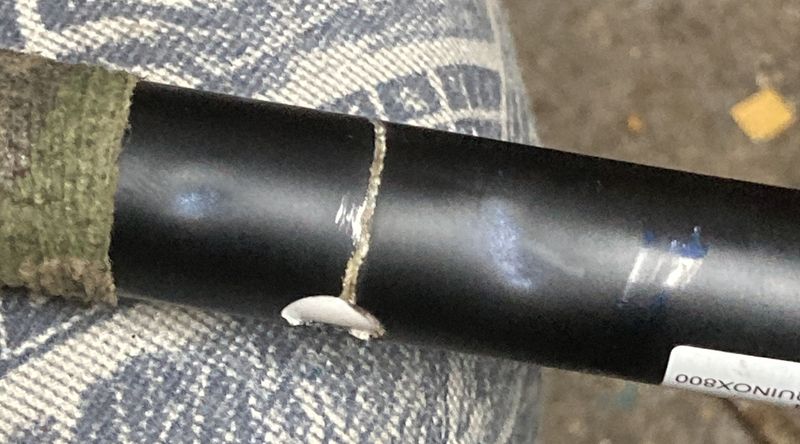

Ездили в лес с камрадом, он упал в буреломе, перелезая через него, вперед. Испугался, что ногу сломает, но обошлось, но сломал верхнюю штангу, как показалось в лесу в двух местах - ниже и выше рукоятки. Полевой ремонт был скотчем и веточками.

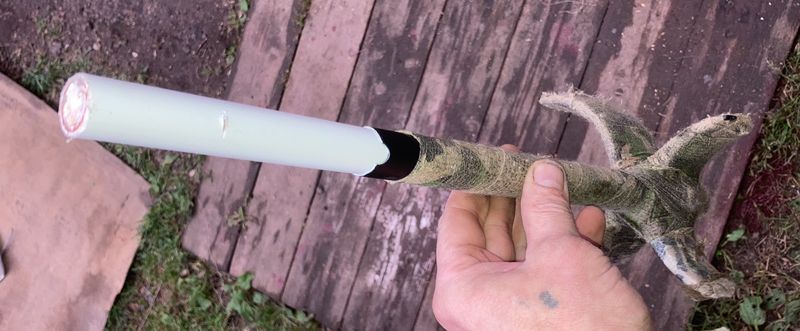

По приезде домой, оказалось что перелом один, вставил в трубку ППЭ трубу 20мм, она села внатяг и хорошо, в общем штанга починена.
По-хорошему внутрь трубы нужно стеклопластиковую арматурину запихнуть, но это в ближайшее время.





выглядит почти как новая, сколько продержится - отпишу как-нибудь.

Сообщение отредактировано Eule: Sep 15 2022, 23:53

[LevNikolayevich]

Всем доброго дня . Кто чем заполняет наружный шов на блоке Equinox ? Проблема была в шлейфе разъёма катушки , разобрали блок , за место шлейфа припаяли разъём проводами всё заработало далее склеили блок дихлорэтаном и для надёжности хочется заполнить наружный шёв герметиком , но каким не знаю.
