Minelab Equinox неисправности и ремонт

[Fuma]

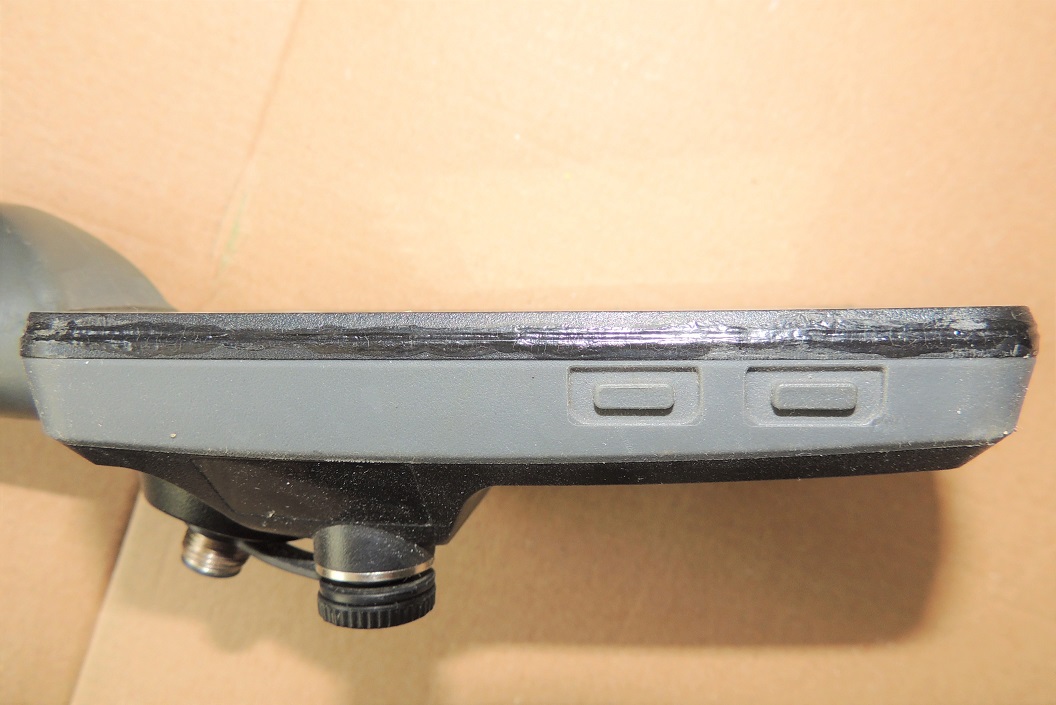

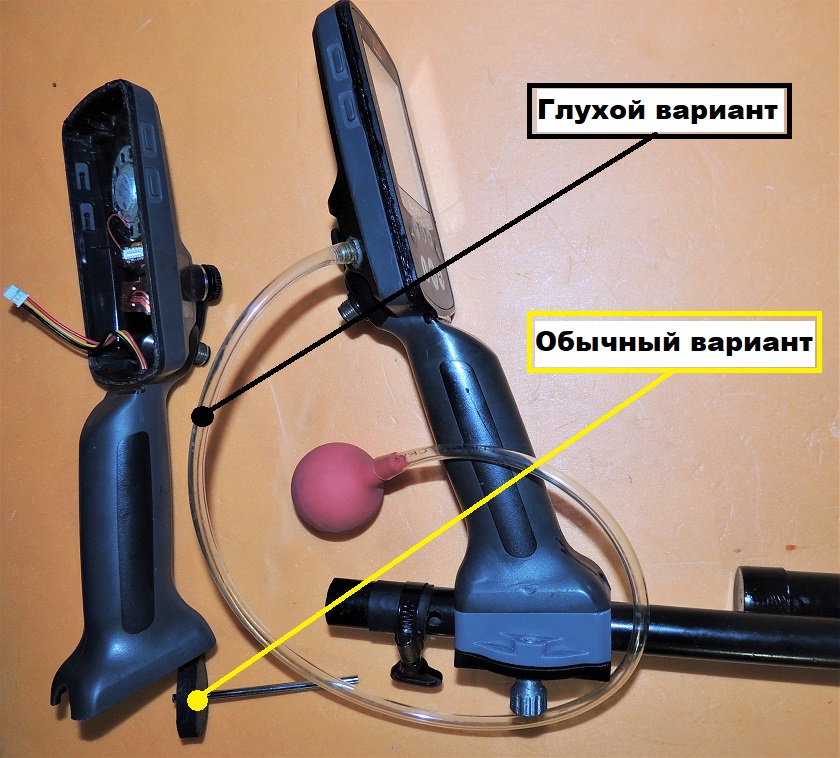

Даже склеивая Эквинокс один раз, без дополнительных примочек не обойтись. Для склеивания, считаю, лучше использовать не какой то секретный клей, а незаменимый в этом случае дихлорэтан. Быстренько намазал кисточкой места склейки, и прижал панель куском пенопласта с помощью пластиковых зажимов. И обязательно нужна проверка. Для обычного варианта трубка с резиновым кругляшом, который герметично вставляется вместо аккумулятора. Блок в стакан, в трубку подавать воздух, и смотреть бульбышки. В глухой блок, в котром не будет прокладки для выравнивания давления, вкручена трубка автомобильного ниппеля. После закручивается колпачком. Только что заклеил, и пдумал, а не сделать ли фото. И сделал.

Вложенные эскизы изображений

[Камертон]

Макать в стакан непроверенный корпус по-моему очень рисково. А если натечет тебе сразу на плату? Правильнее, мне кажется, мыльным раствором промазать по соединению, как делают в шиномонтажках

[Камертон]

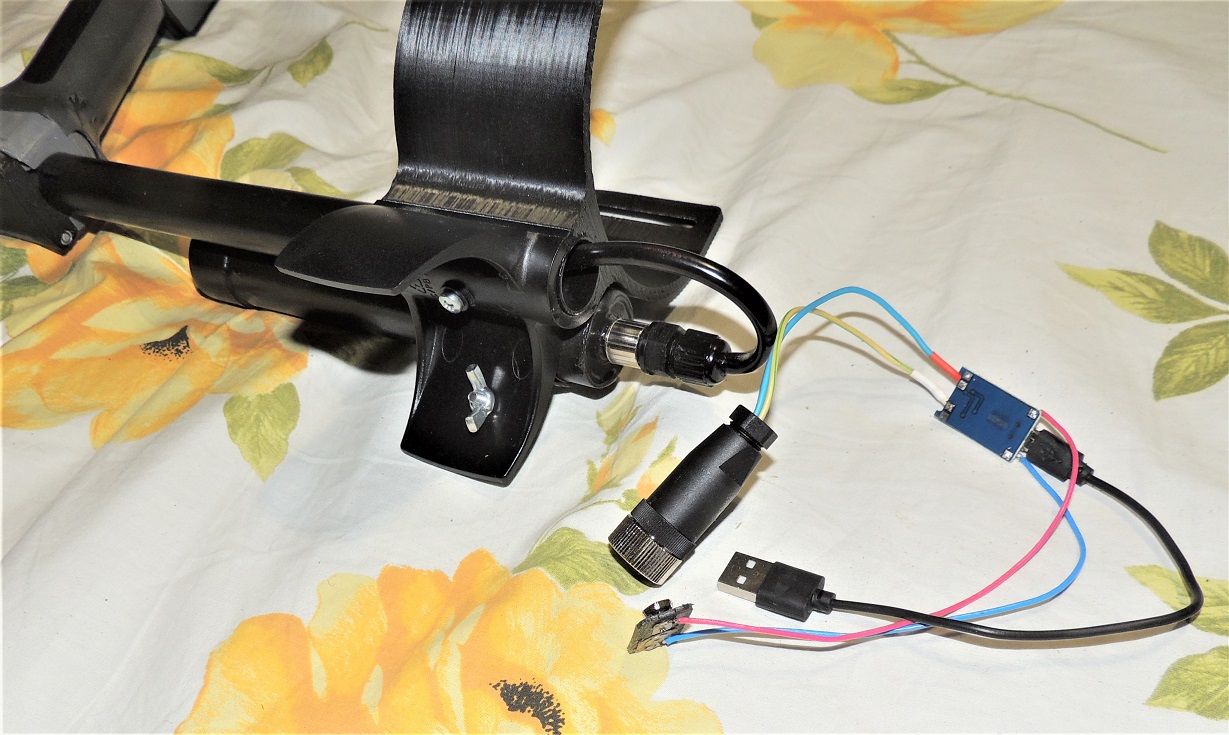

Планы были большие. Но подверглись упрощению. Вместо аккумулятора в ручке, вынес аккумуляторы из ручки. Без плат защиты, заряжаться будут сторонней платой зарядки, через разъем, котрым и подключаются к прибору. Блок аккумуляторов снимается, так то каждый раз не надо прибор притаскивать домой. Получилась  хорошая развесовка прибора.  Блок герметичный(надеюсь), разъемы герметичные. 2 штуки 26650 параллельно.

Что-то мудрено слишком

[Fuma]

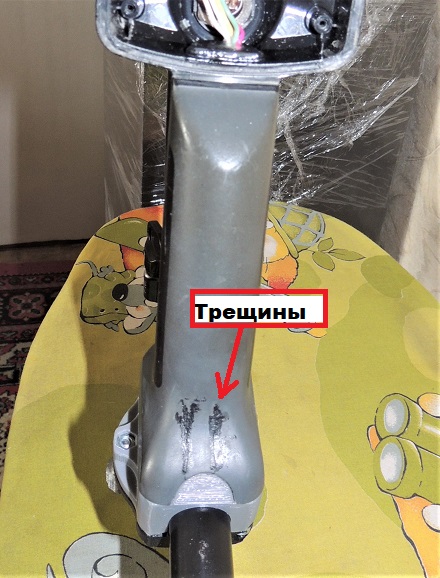

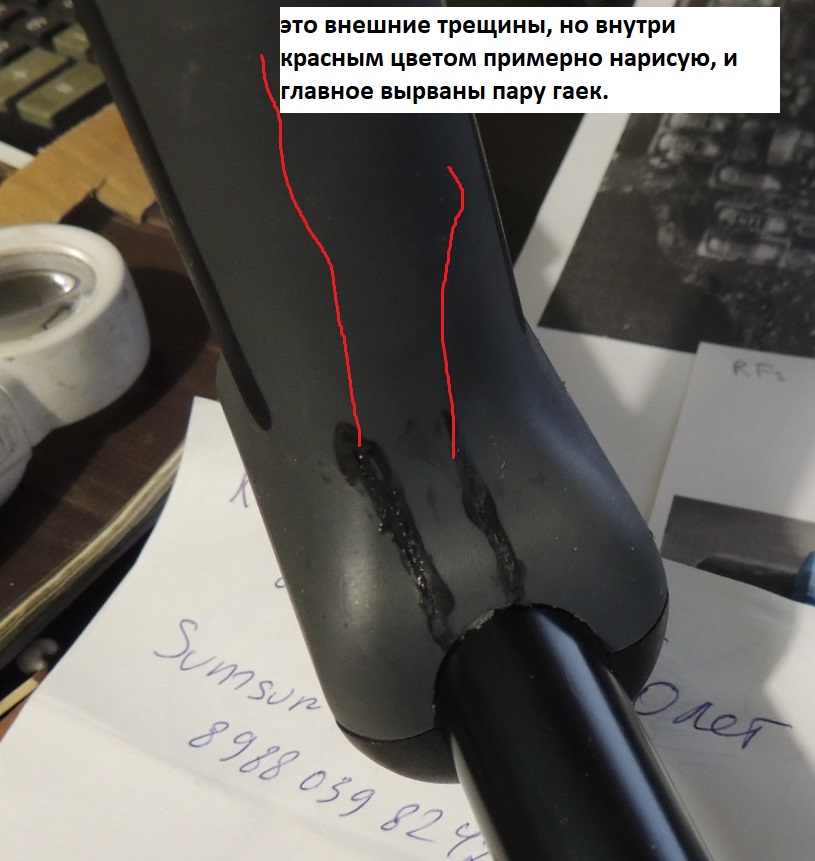

Мудрено? Ручка расколота, через нее и потекло. Пытался клеить, там как раз два слоя пластика, протекло сразу. Потому ручку заглушил полностью, проводки питания вывел. Предложите более удобные варианты. Как эта конструкция будет работать, еще не пробовал.

Проверка, сначала можно и напенить мылом. Но окончательно без воды не обойтись. Потому что малые отверстия мылом не заметишь. В воду опускать под давлением воздуха. Тогда воздух будет выходить, а вода заходить не будет. Увидел бульбышки и вытащил. В прошлом году заклеил по быстрому блок(на фото). Лето, осень пролазил в воде. Были опасения, но проблем не было.

Сообщение отредактировано Fuma: Jun 14 2022, 10:29

Вложенные эскизы изображений

[Камертон]

Не знал, что ручка треснута. Тогда, может проще было залить эпоксидкой переход от ручки к блоку, а сам аккумулятор вместе с разъемом поместить в виниловый пакет. Это будет аккуратней и проще, чем делать выносной контейнер.

[Fuma]

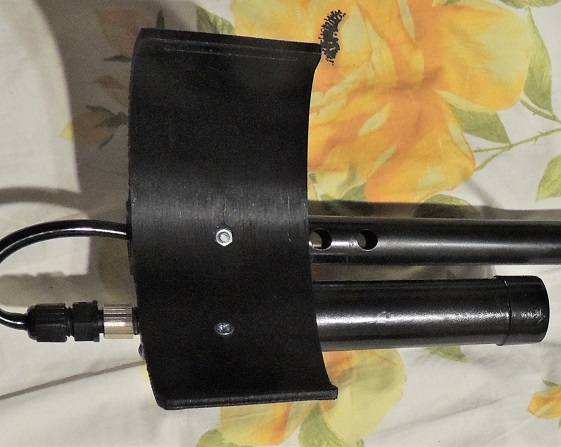

Как то у меня в голове не сочетается аккуратно и пластиковый пакет. Его еще надо как то всунуть и ка то герметизировать. Хотя вариант быстрый и возможный. Но через выносной блок собирался и наушники приделать. Но подключиться к наушникам без дербана(как оказалось), котрый не хотелось начинать, не вышло. Блок сидит крепко, создает положительную развесовку прибору. Откручивается барашком, заряжается от смарт зарядки. Откуртил блок, и не надо прибор тащить домой. Кроме всего там два аккумулятора 26650, а не один. А два больше, чем один.

Вложенные эскизы изображений

[класик]

Как то у меня в голове не сочетается аккуратно и пластиковый пакет. Его еще надо как то всунуть и ка то герметизировать. Хотя вариант быстрый  и возможный. Но  через выносной блок собирался и наушники приделать. Но подключиться к наушникам без дербана(как оказалось), котрый не хотелось начинать, не вышло. Блок сидит крепко, создает положительную развесовку прибору. Откручивается барашком, заряжается от смарт зарядки. Откуртил блок, и не надо прибор тащить домой. Кроме всего там два аккумулятора 26650, а не один. А два больше, чем один.

Все же предпочтительнее на мой взгляд менять аккумуляторы, чем заряжать в блоке. Долго придется (курить) пока два 26650 зарядятся полностью. Сменные элементы удобнее во всех отношениях.

[Fuma]

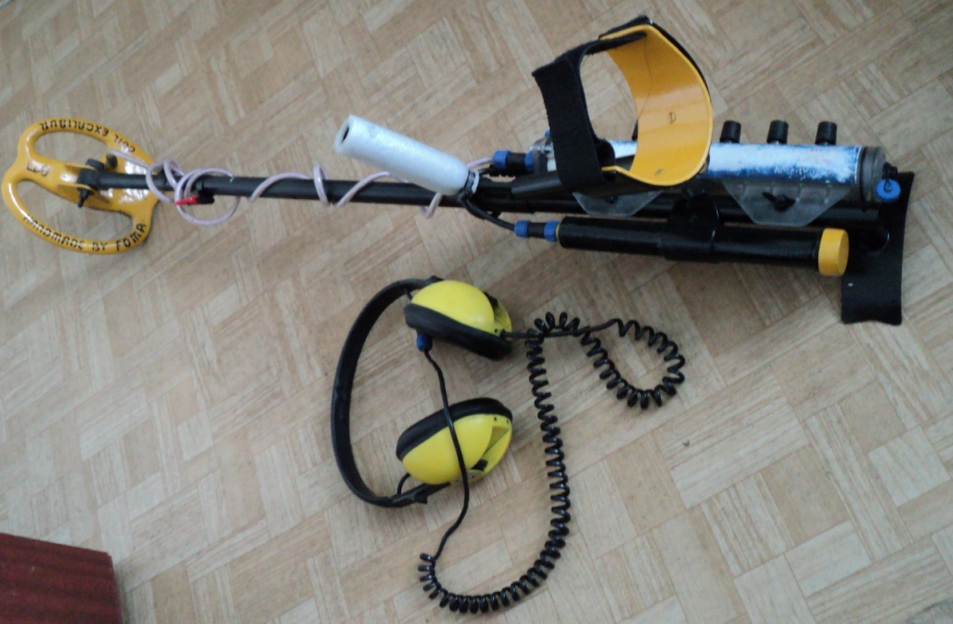

Делать блок для аккумуляторов по типу китайского фанарика. Делал я так на Ескалибуре. Было три 26650. но менять их было нечем, потому что всего у меня было три 26650. Ескалибур работал практически все лето, при моих условиях поиска. Родная система дохла постоянно. Когда система закручивается и откручивается, всегда есть вероятность протечки. Сейчас у меня так же всего два штуки 26650. Опять же менять нечем. По типу моего пользования прибором, устраивает долгая зарядка. В этой системе главное, чтобы не текло.

Сообщение отредактировано Fuma: Jun 15 2022, 21:14

Вложенные эскизы изображений

[Камертон]

Как то у меня в голове не сочетается аккуратно и пластиковый пакет. Его еще надо как то всунуть и ка то герметизировать. Хотя вариант быстрый  и возможный. Но  через выносной блок собирался и наушники приделать. Но подключиться к наушникам без дербана(как оказалось), котрый не хотелось начинать, не вышло. Блок сидит крепко, создает положительную развесовку прибору. Откручивается барашком, заряжается от смарт зарядки. Откуртил блок, и не надо прибор тащить домой. Кроме всего там два аккумулятора 26650, а не один. А два больше, чем один.

Нормально в ручке все помещается. Если убрать уплотнитель, то свободного места будет достаточно. Пакеты спаиваются элементарно. Два аккума 26650 для Эквика - это излишек, по-моему. И одного за глаза всегда хватает. Двумя такими мощными можно автомобиль завести, и зачем еще лишнюю тяжесть на прибор навешивать, по-моему это совсем не обязательно

[Fuma]

Из всех Эксплоеров, самый удлбный в работе СТХ3030. Потому что тяжело под локтем, и уравновешивает катушку. А чем удобнее, тем лучше. Родного аккумулятора, Эквинокса хватет на 1.5 дня, это разве за глаза?

[Fil721]

Из всех Эксплоеров, самый удлбный в работе СТХ3030. Потому что тяжело под локтем, и уравновешивает катушку. А чем удобнее, тем лучше. Родного аккумулятора, Эквинокса хватет на 1.5 дня, это разве за глаза?

С 6 утра до 7 вечера хватает.. с небольшими перекурами естественно.

[Камертон]

Сергей, это если с утра до вечера ходить, без перерыва, и не спать. Но так мало кто ходит, обычно в ночь ставят на зарядку, все-таки. У ЗОЗО и Эквика весьма неудобная и тяжелая штанга с прямой палкой без S-образного изгиба, что увеличивает нагрузку на предплечье и кисть. Если у Эквика это неудобство немного компенсируется небольшим весом (который ты хочешь увеличить), то в ЗОЗО так вообще тяжко.

Сообщение отредактировано Камертон: Jun 15 2022, 22:00

[Fuma]

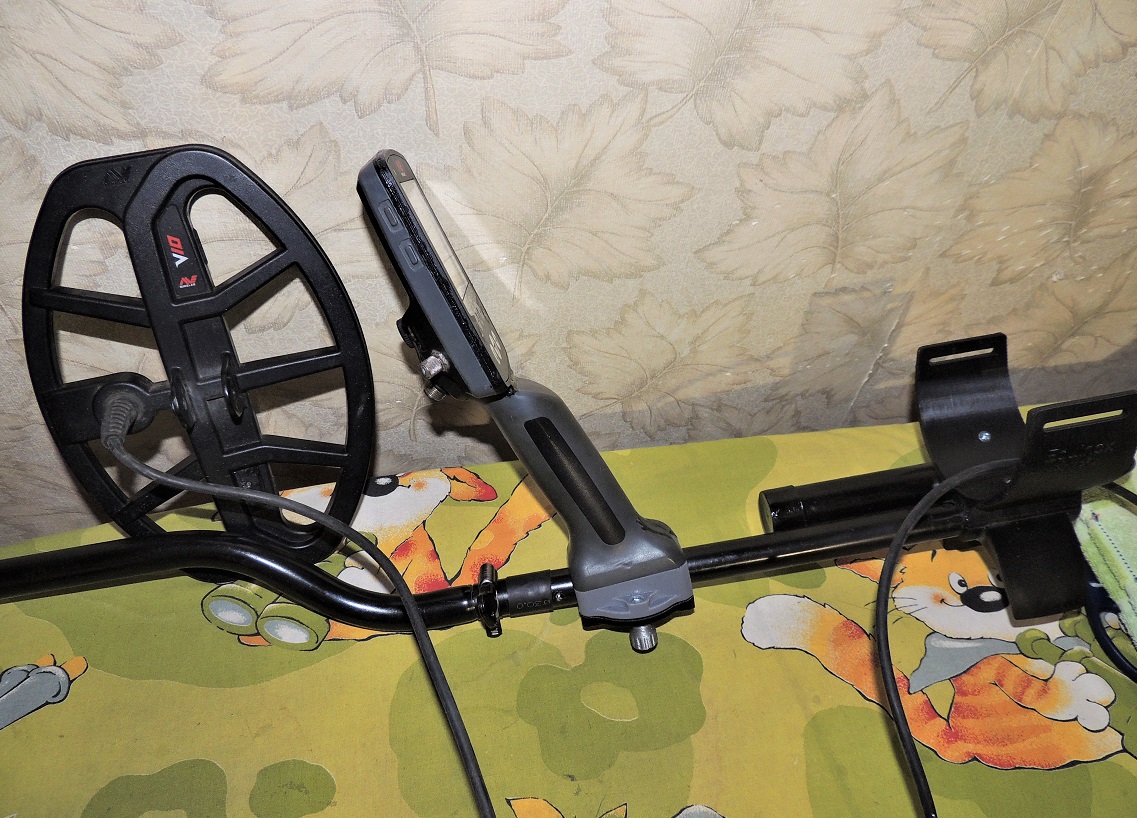

У меня есть СТХ 3030, очень удобный прибор. Чтобы прибор был удобный, на ручке должен быть центр веса. Это если по суху лазить. А этот Эквинокс совершенно случайно у меня со штаногой от Терки. И с катушкой V10. То есть начну с этой катушкой.

Вложенные эскизы изображений

[meverik]

Доброго дня! Ребят,подскажите пожалуйста,где можно заказать кнопочную панель на эквинокс 600,перестала работать плюсовая кнопка! Спасибо!

[kanopus]

Доброго дня! Ребят,подскажите пожалуйста,где можно заказать кнопочную панель на эквинокс 600,перестала работать плюсовая кнопка! Спасибо!

Хммм, блок-то неразборный, хотя вскрыть конечно можно, есть видео в сети. Да и не факт, что всю панель менять надо.
А так скорее всего надо искать убитый блок и брать с него как с донора. Ну может Фума знает, он наверняка вскрывал уже

[meverik]

У меня уже вскрытый,при вскрытии видимо и повредил что то!

[McQueen]

Может кто знает в чем проблема. Ток заряда обычно было 1.7 -1.8 А, если экв разряжен процентов на 60. Теперь почему то стоит жестко 0.41-0.44А, даже если разряжен. В чем может быть проблема? Контролирую по свистку-амперметру, прибор после 1.5 ч зарядки так и не зарядился толком

[WaS]

Может кто знает в чем проблема. Ток заряда обычно было 1.7 -1.8 А, если экв разряжен процентов на 60. Теперь почему то стоит жестко 0.41-0.44А, даже если разряжен. В чем может быть проблема? Контролирую по свистку-амперметру, прибор после 1.5 ч зарядки так и не зарядился толком

Режим зарядки в 0.41-0.44А включается если блок не "видит" что подключена нормальная зарядка. Сделано так, чтоб не сжечь usb компьютера при подключении блока.
Быстрый режим зарядки включается за счёт коммутации выводов D+ и D- в разъёме блока питания.
В вашем случае может быть просто неконтакт магнитного разъёма, обрыв в проводе или неисправен блок питания(просадка напряжения под нагрузкой тоже переводит зарядку на низкий ток)

[McQueen]

Вроде разобрался, в амперметре нарушилась изоляция, крепление провода usb выпало из корпуса амперметра. Я через него заряжал, чтобы ток видеть, бывает медленная зарядка, пошевелишь, раз 10 разъем, включается быстрая.
Теперь изоляция нарушилась, очевидно (highly likely) что коротит. на 4 pda форуме указывали одну из причин медленной зарядки - короткое замыкание.

Без него с нуля зарядился экв за 4 часа. Может и раньше, спал в это время.


Вскрыл корпус, - полное безобразие . Придется кабель менять


Сообщение отредактировано McQueen: Jul 13 2022, 01:47

[All metall]

У меня есть СТХ 3030, очень удобный прибор. Чтобы прибор был удобный, на ручке должен быть центр веса. Это если по суху лазить. А этот Эквинокс совершенно случайно у меня со штаногой от Терки. И с катушкой V10. То есть начну с этой катушкой.

Катушка Minelab V10 для VANQUISH подходит для Eqvinox ? 👀
