Зима..как и чем измерить частоту мд,катушки.., Виртуальные приборы на базе пк.

[pyni]

Добрый день.Многих мучают вопросы подходят ли новые катушки к их приборам ,есть ли толк
и тд...НО главное чем измерить.А вся лаборатория перед
носом.

Анализатор спектра ,для измерения частоты и гармоник работает на виндус 7 32 разряда
Датчиком служит катушка 100 витков любого тонкого провода в лаке.+штекер от наушника.
используем первый и последний контакт.прозвон тестером.у кого нет тестера можно
обратится к ремонтникам сотовых телефонов они слепят датчик минут за пять.
Далее набираем в поисковике ..анализатор спектра на пк..там выбираем устройства на звуковых платах ..скачиваем .ставим.настраиваем микрофонный вход.Датчик в микрофонный
вход на программе ..старт.. подносим датчик к катушке мд и смотрим показания.. да не
забудте включить мд..
Также есть много устройств на пк.Это измерители RLC,осцилографы,генераторы нч и.т.д.
есть проги на андроид. фото анализатора

Вложенные эскизы изображений

[pyni]

Фото датчика и на чём мотал .100 витков .можно и меньше надо пробывать..

Вложенные эскизы изображений

[djgold]

Там помимо частоты ещё куча параметров которые нужно замерять... И только не таким способом... А прямым методом с помощью частотомеров и осциллографа.Вот замер сделаете частота какая надо а прибор то не работает как надо... И что дальше?

Сообщение отредактировано djgold: Jan 18 2019, 11:22

[pyni]

Измерил ф75 оказалось что самая низкая частота на ф4 12.90 кгц. ина ней
гармоники в + а на всех других в-
Баунти голд 7.8 кгц гармоники в -

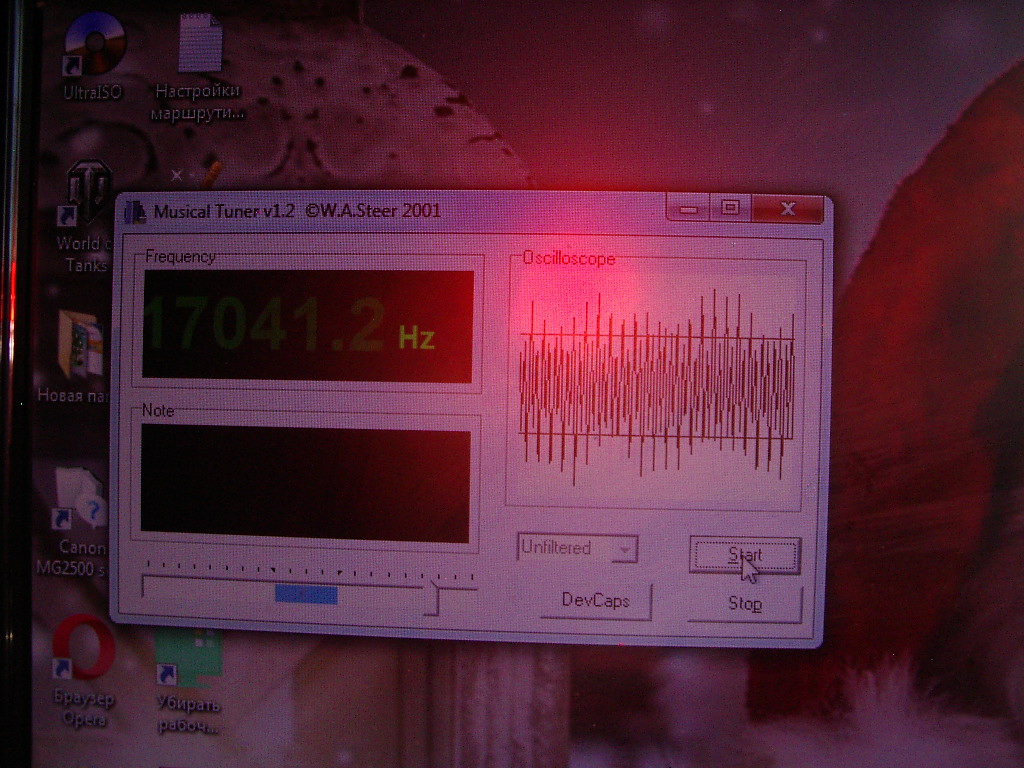

ТХ850 тут вообще интересно на большом расстояние 17.02 ,подносишь ближе 16.3
ещё ближе 14.2 кгц. видимо для больших частот нужен меньший датчик по
диаметру. пишите у кого получилось и результаты измерений..

[pyni]

Да не совсем точно.но наглядно линейкой мерим расстояние между катушкой и
датчиком ..наибольшее когда есть показания ...т.е тест по воздуху
И сразу видно как бьёт родная и другая катушка .в см и видно.
примерно эффект без проводной зарядки

[Yura_Sk]

Есть тоже простой путь с использованием проги specan22.
Мотаете на трех пальцах 5 витков провода - это будет датчик, потом берете 2 диода, резистор на 10 кОм и конденсатор 0,1 мкФ. Соединяете это дело по фотографии:
На выходе паяете джек 3,5 мм. Подсоединяете катушку к МД, кладете на нее зонд, джек включаете на вход звуковой карты (не забудьте выдернуть вэбкамеру, потому что она забирает микрофонный вход компьютера).
Вот, к примеру, картинка с частотой показанной катушки "НЕЛ Атака":

[pyni]

У меня эта прога не заработала,может дело в звуковых картах..
по тх850 похоже прога не врёт..когда подношу датчик я слыщу писк в колонках..
скачал генератор ставлю 19 кгц и не слышу звука.ставлю 17 слышу.
получается что китайцы нас обманули. ну и хорошо зачем нам золото.
конечно можно поднять частоту до 19 кондерами но боюсь что уйдёт кирпич .
а он очень нужен как показала практика.

[pyni]

Всем привет.Эксперименты продолжаются скачал spektraLAB. Заработала сразу с тем -же
датчиком.испытуемый -баунти голд. как видим всплеск на 7.8 кгц но есть пики на 2кгц
правда в низ .Самое главное что ничего не надо подключать к мд .никаких гальванических
связей---один воздух

Вложенные эскизы изображений

[pyni]

Добрый вечер.наконец друг привёз сигнум мфд7272 .
катушка лодочка13.513 кгц-45см.гармоникиG+0/28
при подстройке частоты расстояние до датчика заметно падает.на15.037кгц-
в 2раза .причём прибор сам это видет по шкале настройки.
штатка -частота 6908кгц видет больше метра нет линейки чем померять.
гармоники А -0.33 программа 2.06....ДА сиг поразил мощью передающего
тракта нет слов...........по лодочке видно как резонанс влияет на дальность
излучения катушки .и глубину поиска

[Yura_Sk]

Ну... не знаю, перемерил все свои катушки (их штук 10) этой specan22, замечаний нет. Заглядывайте на мой блог, записанный как стр. в И-нете в личных данных, там прочтете, если что...

[Fuma]

Всем  привет.Эксперименты  продолжаются  скачал spektraLAB. Заработала сразу  с тем -же
датчиком.испытуемый -баунти голд.  как видим  всплеск  на  7.8  кгц  но есть  пики  на 2кгц
правда  в  низ  .Самое  главное  что ничего не надо  подключать  к мд  .никаких гальванических
связей---один  воздух

Программы в компьютере работают на основе звуковой карты. Которая предназначена для звука.
Дискредитации, обработки аналогового сигнала. В итоге хорошее звучание звук=ухо. У синусоиды на 7.8 кГц, должен быть один спектр на 7.8 кГц. Например есть лупа, а есть бутылка с утолщением. Можно через это утолщение что то рассматривать. Но чтобы реально что то увидеть, пользуются лупой. К тому же обычные звуковые карты выше 10 кГц работают в этих программах хужее.

[Fuma]

Написано не в том месте.

Сообщение отредактировано Fuma: Jan 20 2019, 20:13

[pyni]

у... не знаю, перемерил все свои катушки (их штук 10) этой specan22, замечаний нет. Заглядывайте на мой блог, записанный как стр. в И-нете в личных данных, там прочтете, если что...
Вы и не заметите резонанс катушки ,у Вас нет отстройки от помех.
db в плюсе это и есть резонанс.

[pyni]

Парни я никого не учу. я открываю глаза тем кто хочет что-то пощупать но вроде нет .
ПРИБОРОВ .мд -это звуковая пищалка.поэтому и используются звуковые анализаторы.
А он не осцилограф ,он видит весь спектр излучений.Да ещё кто не в курсе звуковая
карта поддерживает 22 килогерца.И проги тоже.Так что приборы с частотой более 22 кгц
не пощупать..но их мало,основная масса приборов поддаётся измерению.
А ТО земля плоская на трёх слонах.....................................................

[Yuran-vld]

Парни я никого  не учу. я открываю  глаза тем кто  хочет  что-то пощупать но вроде нет .
ПРИБОРОВ .мд  -это звуковая  пищалка.поэтому и используются  звуковые анализаторы.
А он не осцилограф ,он видит  весь  спектр  излучений.Да  ещё кто не  в курсе  звуковая
карта  поддерживает  22 килогерца.И проги  тоже.Так что приборы с частотой  более 22 кгц
не пощупать..но их мало,основная  масса приборов  поддаётся  измерению.
А ТО  земля  плоская  на  трёх  слонах.....................................................

Да, да! Покажи им Кузькину мать!
А то АЧХ у саунд бластера им не подходит

[Fuma]

Я свой пост написал не в той теме,как то так вышло, этот мой пост должен быть здесь:
https://www.reviewdetector.ru/index.php?showtopic=2089416
Темы рядом, и ляпнул не туда........
То есть к pyni и его измерениям он не имеет никакого отношения.
Добавлю, только что хотя звуковая карта до 22 кГц. На ее основе есть и анализатор спектра и осциллограф так же есть. Можете посмотреть синусоиду на 18,75 кГц на терке. На осциллографе она ровная и красивая.

[pyni]

Нет нет осциллограф с его гальваническими связями и подключением проводов к мд не наш
метод.Ещё кто -нибудь что-то спалит ......греха не оберёшься.....
Очень хотелось бы увидеть скрин терки на 18 кгц.как анализатор его разложит.
Ведь как известно есть основные и кратные гармоники=вот анализатор их видит.

[pyni]

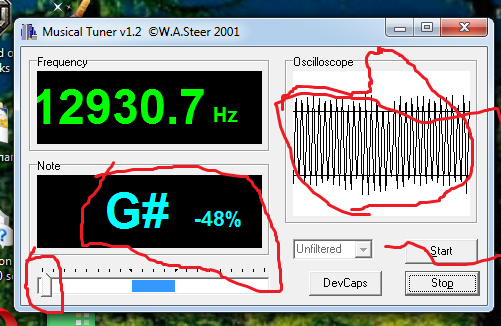

Вот скрин ф75 на частоте ф-4.что мы видим...что обведено красным ЭТО резонанс катухи.
БЬЁТСЯ бедная в экстазе и орёт так что всей деревни слышно....

Вложенные эскизы изображений

[pyni]

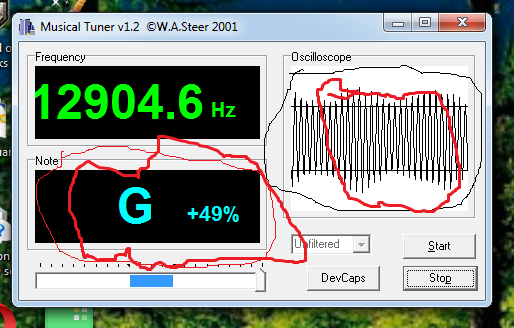

Вот на ф-3....Унеё болит голова........................................................
то есть резонанса нет.........................................
может так будет понятнее.В КАКОМ настроении Ваш прибор.

Вложенные эскизы изображений

[Fuma]

Я не вижу никакого экстаза. Что за частота Ф4 у фишера ф75. где есть резонанс, где его нет?

Оба прибора как по моему работают на своей частоте, генератор работает на LC контур. В резонанс. На Тх чистая синусоида.

Сообщение отредактировано Fuma: Jan 21 2019, 14:11
