Восстановление катушки 9' 18,75kgz, for X-Terra

[guy]

Парни, восстанавливаю катушку, выложу фото. Может пригодится кому то.
Повреждения : Отсутствует часть пластика , нарушен графитовый экран, растрескивание внешней оболочки кабеля. При этом прекрасно роботает. Заливка снизу не треснула.

Обмотки хоть кое где и обнажились, но повреждений не имеют.
Белый пластик на фото - подобен тому что используют в клеевых пистолетах. Предпологаю, на него проще наносить графитовый порошок. Особенно в разогретом виде. Далее идёт заливка термореактивным полимером, в котором находятся обмотки и контроллер.

Заполнил кратеры термоклеем, излишки подрезал концеляским ножом. Следующий этап - восстановление графитового экрана.

Сначала пытался сделать слой из эпоксидки + графитовый порошок. Но итоговая проводимость получилась некудышняя (>50kOm). Пришлось использовать цапон лак + графитовый порошок. Такое покрытие дало проводимость 300-1500 Om. Ну и не забываем обеспечить надёжный электрический контакт между проводком (виден на фото) и графитом.
Корпус катушки отлит из сплава ABS и поликарбоната ( >ABS+PC<). И тот и другой прекрасно растворяются в дихлорэтане. При помощи его и будет производиться дальнейшее восстановление внешнего корпуса катушки. По этому я не хотел использовать цапонлак. Продолжение следует.

[guy]

С провода, скорей всего, сниму разъем и на всю длину одену его в длинную термоусадку.

[pyni]

Добрый день. не могли ли Вы сделать фото всей катушки ,то не понятно что это за мелкая
обмотка --сведение или передача так похабно смотана

[guy]

Добрый день. не могли ли  Вы  сделать фото всей катушки  ,то не понятно  что это за мелкая
обмотка --сведение или  передача так похабно  смотана

Действительно, по мимо двух основных обмоток, в самом центре катушки намотана третья. В форме овала. Проводом 0,3-0,4. Не очень аккуратно.

[Fuma]

Да нет все совсем не так. То что в форме овала, это петля сведения. А обмотки они такие: Одна обмотка намотана по большому диаметру, это передающая. Две другие намотаны на маленьком диаметре, это приемная и компенсирующая обмотка. Компенсирующая обмотка (СХ) включена встречно с передающей и находится рядом с приемной обмоткой и наводит в ней ЭДС, равную, той ЭДС, которая в ней наводит передающая обмотка (ТХ). Эти ЭДС равны, но противоположны по знаку. То есть действуют в разные стороны. Поэтому на выходе приемной обмотки RX сигнал равен в теории нулю. А реально минимуму. Это физика средней школы. Надо было в нее ходить.

[guy]

Да нет все совсем не так. То что в форме овала, это петля сведения. А обмотки они такие: Одна обмотка намотана по большому диаметру, это передающая. Две другие намотаны на маленьком диаметре, это приемная и компенсирующая обмотка. Компенсирующая обмотка (СХ) включена встречно с передающей и находится рядом с приемной обмоткой и наводит в ней ЭДС, равную, той ЭДС, которая в ней наводит передающая обмотка (ТХ). Эти ЭДС равны, но противоположны по знаку. То есть действуют в разные стороны. Поэтому на выходе приемной обмотки RX сигнал равен в теории нулю. А реально минимуму. Это физика средней школы. Надо было в нее ходить.

Извините, наверно я гуманитарий

[Fuma]

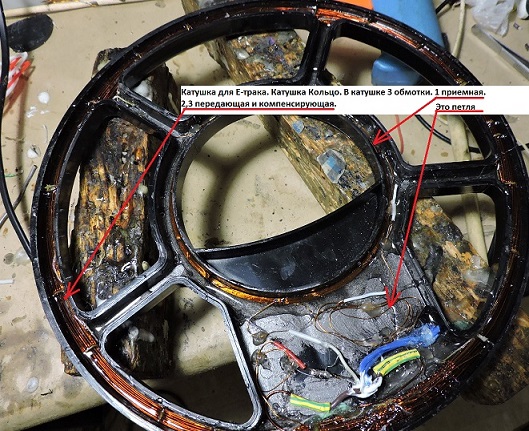

Все катушки, которые КОЛЬЦО сделаны так, как вот эта катушка для Е-Трака. На фото.
В средней школе нет разделения на физиков и гуманитариев. Я вот из этой же школы знаю, что Му Му написал Тургенев. А если бы не знал, то просто бы промолчал....

Вложенные эскизы изображений

[Бесеркерк]

Да нет все совсем не так. То что в форме овала, это петля сведения. А обмотки они такие: Одна обмотка намотана по большому диаметру, это передающая. Две другие намотаны на маленьком диаметре, это приемная и компенсирующая обмотка. Компенсирующая обмотка (СХ) включена встречно с передающей и находится рядом с приемной обмоткой и наводит в ней ЭДС, равную, той ЭДС, которая в ней наводит передающая обмотка (ТХ). Эти ЭДС равны, но противоположны по знаку. То есть действуют в разные стороны. Поэтому на выходе приемной обмотки RX сигнал равен в теории нулю. А реально минимуму. Это физика средней школы. Надо было в нее ходить.

Не будьте столь категоричны.Думаю вы свой опыт тоже не сразу приобрели.

[Fuma]

Я не предъявляю претензий к тому, что человек чего то не знает. А к тому что не надо учить тому, что сам не знаешь. Недавно пишет мне в личку кто-то, забыл имя и фамилию. И перепутав ГЕРЦЫ с ГИГОГЕРЦАМИ начинает учить тому, что катушку к блоку надо подключать волноводами. И это для брата, камрада копателя очень необходимый вариант. А Вы мол простым кабелем подключаете и обижаете копателей. И это на полном серьезе.

Хорошо, что не на публику, а в личку. Сейчас есть ИНТЕРНЕТ, читай смотри. Запоминай, сравнивай. Перед тем как что-то ляпнуть, по поводу третьей обмотки или гигагерцев.

[Бесеркерк]

Я не предъявляю претензий к тому, что человек чего то не знает. А к тому что не надо учить тому, что сам не знаешь. Недавно пишет мне в личку кто-то, забыл имя и фамилию. И перепутав ГЕРЦЫ с ГИГОГЕРЦАМИ начинает учить тому, что катушку к блоку надо подключать волноводами. И это для брата, камрада копателя очень необходимый вариант. А Вы мол  простым кабелем подключаете и обижаете копателей. И это на полном серьезе.

Хорошо, что не на публику, а в личку. Сейчас есть ИНТЕРНЕТ, читай смотри. Запоминай, сравнивай. Перед тем как что-то ляпнуть, по поводу третьей обмотки или гигагерцев.

Бывает.Частенько заходят индивидумы в мастерскую.Поэтому все больше ценю возможность побыть одному на природе.Коп своего рода отдушина.
