Самодельная катушка на АКА, Помогите с изготовлением

[Romagrp]

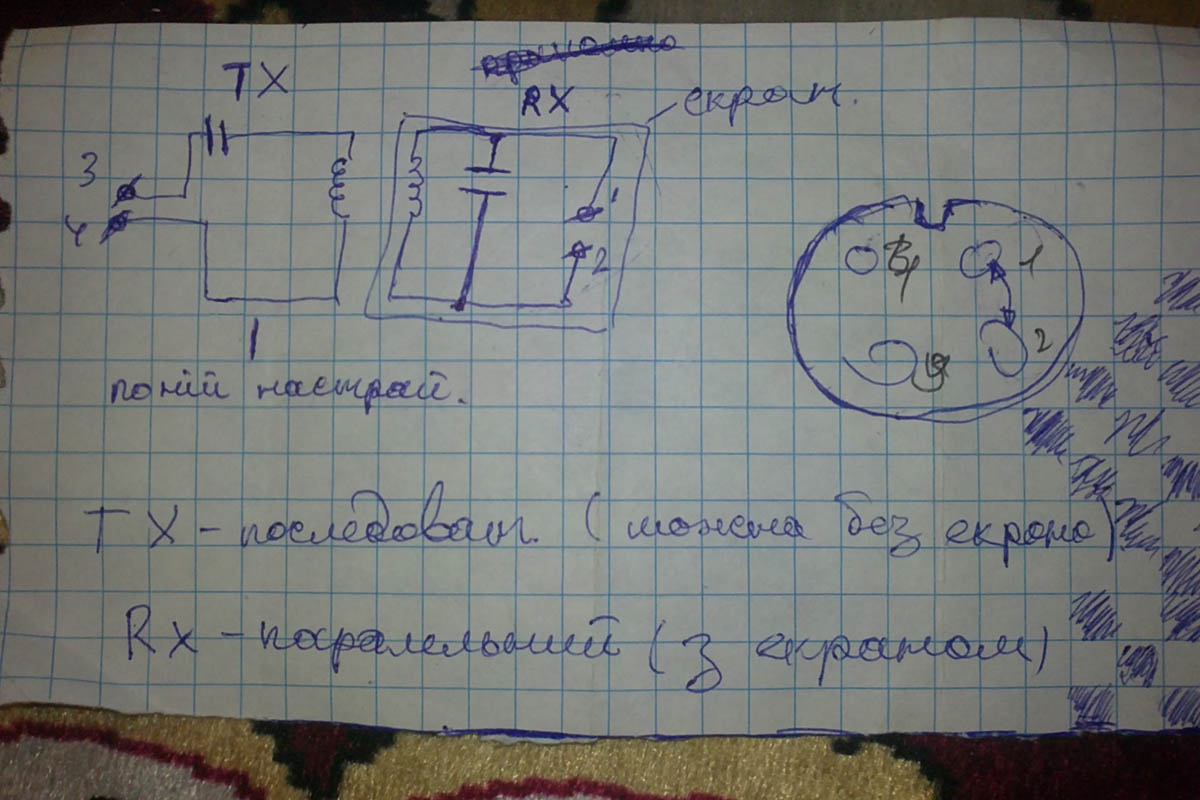

Вот "схема", может кому пригодится.


Вложенные эскизы изображений

[VassO]

Извиняюсь у автора.

Но по-моему 5 ку больше резона делать))
Сам бы с удовольствием занялся, электронику +- чуть понимаю.
Но с катушками дела не имел.
Было бы интересно смотать 5ку ДД)) или моно.

Помню был период когда 15ки АКА 3 кгц были достаточно глючные, поэтому верю словам землеройка что не так всё просто, не думаю что АКА затупили и партию левых катушек выпустили с косяками.


Сообщение отредактировано VassO: Feb 2 2012, 09:02

[rcv]

И я бы с удовольствием намотал снайперку 5-8 дюймов моно, вот только подробную бы инструкцию, кол во витков, какие кондеры, как сводить эти катушки что бы в резонанс входили. В идеале чтобы на 14кГц работали.

[vahrusheff]

Тоже заинтересовон снайперкой.

[Fuma]

И я бы с удовольствием намотал снайперку 5-8 дюймов моно, вот только подробную бы инструкцию, кол во витков, какие кондеры, как сводить эти катушки что бы в резонанс входили. В идеале чтобы на 14кГц работали.

-Катушки сводят для того чтобы был баланс между обмотками, и при отсутствии цели, наблюдалось минимальное выходное напряжение с приемной обмотки.
Это называется баланс датчика.
-Резонанс, если он нужен, то: резонанс это когда обмотка приемная или передающая вместе со своим конденсатором образует контур(последовательный или параллельный). Этот контур и настраивается в резонанс. Подбором витков обмотки или подбором конденсатора.
- Катушка КОЛЬЦО(по Вашему моно) имеет три обмотки, для АКА. И если желаете делать датчик, то легче начать с ДД, там всего две обмотки. ДД легче свести и настроить.Так же хочу заметить что, по таким данным, как- то количество витков, размер и диаметр обмоток катушка не выйдет. Потому что и баланс датчика и резонанс обмотки зависит от индуктивности. А индуктивность обмотки зависит от формы, диаметра провода, от плотности намотки этого провода. Нет подходящего провода, взял другой, уже будет другая индуктивность. Чуть сделал другой диаметр обмотки уже другая индуктивность. Надо ориентироваться на индуктивность обмотки, и при намотке ориентироваться и измерять индуктивность, а не количество витков, хотя примерное количество знать и рассчитать необходимо для удобства. Можно пользоваться пользоваться методом, который я предложил в этих темах:
http://www.reviewdetector.ru/index.php?sho...ic=155140&st=80
http://www.reviewdetector.ru/index.php?showtopic=80022&st=0
так же есть тема такая:
http://www.reviewdetector.ru/index.php?sho...c=225264&st=400
Катушку на АКА думаю сделать нет никаких проблем, если только в ней нет
платки как в датчиках на Х-Терру.
- Но сделать датчик дело не простое...Первый. Второй уже проще.

[rcv]

Вот "схема", может кому пригодится.

Пригодится, но есть несколько вопросов. Какой емкости конденсаторы в передающей и приемной обмотках? На какой номер штекера припаивается экран? По схеме получается экран есть но ни к чему не подключен.

Померил сопротивления на своих катушках. На одной 10ДД сопротивление RX = 19 ом, на другой 10ДД и 15ДД 11ом. Разница в выпуске катушек около полугода, на обеих белая заливка.

[vahrusheff]

Вот здесь есть кое какая информация по катушкам http://censored.ru/index.php/forumaka/11-...imit=6&start=24

[vahrusheff]

http://censored.ru/index.php/forumaka/11-...imit=6&start=24

[vahrusheff]

не получается отправить адрес.

[vahrusheff]

http://censored.ru/ там на форуме есть тема Общие технические вопросы Сломаная катушка на 5 странице есть инфа.

[vahrusheff]

censored.

[vahrusheff]

форум АКА липсис

[Гил]

-Катушки сводят для того чтобы был баланс между обмотками, и  при отсутствии цели, наблюдалось минимальное выходное напряжение с приемной обмотки.
Это называется баланс датчика.
-Резонанс, если он нужен, то: резонанс это когда обмотка приемная или передающая вместе со своим конденсатором образует контур(последовательный или параллельный). Этот контур и настраивается в резонанс. Подбором витков обмотки или подбором конденсатора.
- Катушка КОЛЬЦО(по Вашему моно) имеет три обмотки, для АКА. И если желаете делать датчик, то легче начать с ДД, там всего две обмотки. ДД легче свести и настроить.Так же хочу заметить что, по таким данным, как- то количество витков, размер и диаметр обмоток катушка не выйдет. Потому что и баланс датчика и резонанс обмотки зависит от индуктивности. А индуктивность обмотки зависит от формы, диаметра провода, от плотности намотки этого провода. Нет подходящего провода, взял другой, уже будет другая индуктивность. Чуть сделал другой диаметр обмотки уже другая индуктивность.  Надо ориентироваться на индуктивность обмотки, и при намотке ориентироваться и измерять индуктивность, а не  количество витков, хотя примерное количество знать и рассчитать необходимо для удобства. Можно пользоваться пользоваться методом, который я предложил в этих темах:
http://www.reviewdetector.ru/index.php?sho...ic=155140&st=80
http://www.reviewdetector.ru/index.php?showtopic=80022&st=0
так же есть тема такая:
http://www.reviewdetector.ru/index.php?sho...c=225264&st=400
Катушку на АКА думаю сделать нет никаких проблем, если только в ней нет
платки как в датчиках на Х-Терру.
- Но сделать датчик дело  не простое...Первый. Второй уже проще.

Если не секрет,как это индуктивность зависит от
диаметра провода?

[Fuma]

Зависит следующим образом. Если сделать обмотку проводом 0,35 мм, умотать ее нитками, и измерить индуктивность. Будет одна величина.
А если взять провод 0,25мм диаметром и проделать ту же операцию, индуктивность будет больше, даже если мы получим такой же диаметр обмотки.
Потому что витки будут плотнее друг с другом. Индуктивность не будет отличаться в разы, но чтобы уровнять надо будет снять 3-5 витков с обмотки тонким прводом. А этого достаточно, чтобы детектор работал не так.

[rcv]

На 6,5 кГц, намотал, все работает. Хочу намотать на 14кГц, возникает вопрос, при нужном сопротивлении у меня уменьшается индуктивность катушки.Чего я должен придерживаться индуктивности в 6мГн при этом сопротивление вырастает до 32 ом при норме в 11, или я могу снизить индуктивность? Или последний вариант увеличивать сечение провода?

[Andruha]

Имхо, нужно по возможности увеличить сечение провода. Сопротивление катушки около 10 Ом, если больше то соответственно падает ток в катушке, у меня так получалось. Думаю на индуктивность не стоит ориентироваться, т.к. всегда можно подобрать емкость конденсатора на нужную частоту резонанса.
Теоретически чем больше витков в Тх и больше ток, тем прибор глубже видит, зависимость в 6 степени, т.е. при 32 ом ток будет примерно в 3 раза меньше чем при 10 Ом и соответственно глубина уменьшится в корень 6 степени из 3 ~ в 1.2 раза.

[VassO]

У когонить всётаки получилось Снайперку ДД сделать на АКА???

[brutas]

А зачем париться с изготовлением катухи ? Рукоблудие это. Самопал, никогда лучше заводских не будет. Купите заводскую или есть люди, которые профессионально их делают, например Fuma.

[rcv]

Зима вот и прикалываемся. Снайперка залита эпоксидкой, сохнет. Высохнет, заэкранирую потом отчетик сделаю.

[VassO]

Ну так самому интересно -во первых а во вторых.
у АКА нет снайперок.

Вот и заморачиваюсь. А кто кроме Нел делает снайперки для АКА?????
