Рентген металлоискателей и катушек..., рентген металлоискателей, катушек и т.п.

[DoKKK]

да..согласен, уже переделал, и убрал петлю. Внутрь смотрю и впрямь не поставили , или мне кажется и я ошибаюсь ?

Не видно, наверно нету, а нужен ли он вообще? У тёрки от разъема внутри идет кучка проводов через этот фильтр, а в эквиноксе от разъема идет плоский шлейф сразу на плату...

[максмапа]

Доброго Вам Времени.
Заумно написано. Но, впрочем понятно. Катушка Х Терра соеденена с блоком шиной данных и питанием. На Эквиноксе нет такого Явного элемента по причине более продвинутых технологий изготовления.
С Уваженим.

Материал из Википедии — свободной энциклопедии

"Фильтр, установленный на многожильный кабель, такой как кабель передачи данных, шнур питания, или интерфейс: USB, видео, и др. В таком случае феррит создаёт на данном участке кабеля синфазный трансформатор, который, пропуская противофазные сигналы (несущие полезную информацию), отражает (не пропускает) синфазные помехи..."

"...Ферритовые фильтры используются как на сигнальных проводах для ослабления внешних помех, так и на проводах питания для уменьшения создаваемых ими помех.
Раскрытый ферритовый цилиндр надевается на кабель, который необходимо защитить от электромагнитных помех и наводок, примерно в 3 см от наконечника кабеля..."

Поиск Гугл - "смд ферриты"

"ЧИП ферриты, или SMD ферриты, для защиты от электромагнитных помех изготавливаются по многослойной технологии использующей никель-цинковые ферромагнитные материалы.
Характерной особенностью этого композитного материала является то, что активная составляющая по существу определяет полное сопротивление на частотах выше 50 МГц. Это означает, что этот фильтрующий компонент поглощает, то есть преобразует в тепло широкий спектр помех, при этом не требуется соединения с "землёй".
Чип ферриты выпускаются размерами от 0402 до 1812 на ток до 6А и полным электрическим сопротивлением до 2 кОм на частоте 100 МГц..."

[Fuma]

Феррит на Х-Терра, который в блоке на кабеле, феррит на кабеле катушек СТХ3030 ставятся думаю по принуждению из вне. Кабели Х-Терра и СТХ3030 не экранированы, токи в проводах на ТХ текут и создают помехи окружающей действительности. Для копателей это не важно. То есть пользы прибору от этих ферритов никакой нет. А вред есть. В Терке он обрывает проводки от разъема. Сколько тысяч слов написано по этому поводу, и сколько вскрыто блоков из-за этой не нужной части кабеля. На СТХ3030 из-за феррита тоже проблемы встречались. Провод делается на горячую, феррит одевается. Изоляция тонких проводков плавится и получается замыкание этих проводков и как раз под ферритом. Катушка новая, а не работает. На экранированных кабелях феррит не ставят. Если кому то слово феррит внушает сильную любовь и уважение. То носите его в кармане. Прибору без разницы.

[DoKKK]

В этой части эквика 600, где должна быть кнопка пользовательского интерфейса в 800й модели, так же отсутствует часть схемы, нет некоторых элементов и микросхемы на 32 вывода, в корпусе QFN очевидно... Интересно, это просто объвязка самой кнопки?

[sss]

А кнопка причём? Кнопки - наклейка, вроде через шлейф подключены...
В этом месте, (напротив проца), когда то располагался считыватель CD карты. С другой стороны соответственно, микросхема контроллер. В серийных образцах - его не нать.

Сообщение отредактировано sss: Dec 6 2018, 21:13

[DoKKK]

А кнопка причём? Кнопки - наклейка, вроде через шлейф подключены...

И при чем тут кнопки "наклейки"

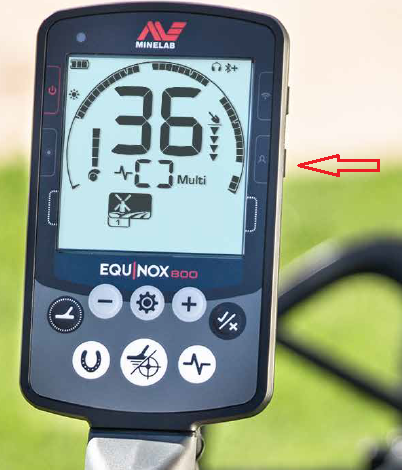

Либо вы не знаете детектор, либо просто не поняли про какую кнопку речь... Поясняю, вот эта кнопка, на 800м. На 600м ее нет...
Надо 800й смотреть, сильно ли схема отличается, так, для интереса...


Вложенные эскизы изображений

[sss]

Ваще ничего не знаю...!
З.Ы. Существует не только ренген...

Вложенные эскизы изображений

[Baiker]

А кнопка причём? Кнопки - наклейка, вроде через шлейф подключены...

Он вот про эту:

[Lvovich]

Он вот про эту:

Кнопкой больше , кнопкой меньше.... 1—2 долл разниц по себестоимости ... с упреждением. Платки одинаковые.
А вот продажа более эффективного программного оператора ( без материальных затрат) ..... преступление? Высказываемся ...
Разница между 600 и 800. Заметна разве что эстетам — 1%

[Retyan]

Кнопкой больше , кнопкой меньше....   1—2 долл разниц по себестоимости  ... с упреждением. Платки одинаковые.
А вот продажа более эффективного программного оператора ( без материальных затрат)  ..... преступление? Высказываемся ...
Разница между 600 и 800. Заметна разве что эстетам — 1%

На память сразу приходит:сигнум спец,сигнум укб.....

[Baiker]

Кнопкой больше , кнопкой меньше....   1—2 долл разниц по себестоимости  ... с упреждением. Платки одинаковые.
А вот продажа более эффективного программного оператора ( без материальных затрат)  ..... преступление? Высказываемся ...
Разница между 600 и 800. Заметна разве что эстетам — 1%

Вон Вы куда клоните Из цены 800 выкиньте беспроводные уши и модуль,и получится что ? Что за более расширенное программное у 800 никто денег то и не берет

[overlive]

Вон Вы куда клоните   Из цены 800 выкиньте беспроводные уши и модуль,и получится что ? Что за более расширенное программное у 800 никто денег то и не берет

Ога один модуль стоит переплаты а еще +наушники,кнопка и доп возможности програмного обеспечения как подарок.

[Lvovich]

Вон Вы куда клоните   Из цены 800 выкиньте беспроводные уши и модуль,и получится что ? Что за более расширенное программное у 800 никто денег то и не берет л

Байкер , не надо ослить , Вы прекрасно понимаете суть вопроса...
На всякий случай. ... откиньте всю эту трехомудию и попытайтесь остаться в сухом остатке ... например , на сочинских грунтах , а не на Вашем песочке.

[Baiker]

Байкер , не надо ослить , Вы прекрасно понимаете суть вопроса...
На всякий случай. ... откиньте всю эту трехомудию и попытайтесь остаться в сухом остатке ... например , на сочинских грунтах , а не на Вашем песочке.

Виктор Олегович,давайте без оскорблений пожалуйста.Я прекрасно понял суть Вашего вопроса и на него ответил. Без доп. аксесуаров 800 модель стоит не дороже 600-значит за "расширенное меню",доп. частоты,доп. режим "золото " конечный потребитель не доплачивает ни копейки. МЛ просто "подарили" их пользователям. Неожиданно,правда?
Про песочек... Песочек,это у Фокуса,где Ваш Сиг по полной оттягивается,в средней полосе России таких грунтов нет,можете у Землеройка спросить,то то он удивился,когда в Волгоградскую приехал

[Istra]

Байкер , не надо ослить , Вы прекрасно понимаете суть вопроса...
На всякий случай. ... откиньте всю эту трехомудию

Lvovich, не надо бухать и в процессе прилюдно раскрывать истинное отношение к конечному пользователю своих изделий .

[Кулибастер]

Кнопкой больше , кнопкой меньше....   1—2 долл разниц по себестоимости  ... с упреждением. Платки одинаковые.
А вот продажа более эффективного программного оператора ( без материальных затрат)  ..... преступление? Высказываемся ...
Разница между 600 и 800. Заметна разве что эстетам — 1%

Вооот. Вот это истинная рецензия от разработчика АКА на абгрейды его разработок. Можно смело вешать на все рекламные банеры. Особенно порадовало 1-2 долл. и 1%.

[sunseeker]

Вооот. Вот это истинная рецензия от разработчика АКА на абгрейды его разработок. Можно смело вешать на все рекламные банеры. Особенно порадовало 1-2 долл.  и 1%.

Судя по тому, что он никак параллельный контур в своих катушках найти не может, я уже начинаю сомневаться, что он что-то там разрабатывал . Похож, скорее, на идейного вдохновителя

[GVOL]

Виктор Олегович,давайте без оскорблений пожалуйста.Я прекрасно понял суть Вашего вопроса и на него ответил. Без доп. аксесуаров 800 модель стоит не дороже 600-значит за "расширенное меню",доп. частоты,доп. режим "золото " конечный потребитель не доплачивает ни копейки. МЛ просто "подарили" их пользователям. Неожиданно,правда?
Про песочек... Песочек,это у Фокуса,где Ваш Сиг по полной оттягивается,в средней полосе России таких грунтов нет,можете у Землеройка спросить,то то он удивился,когда в Волгоградскую приехал

Поэтому я и слил (обменял) пятилетний Сигнум на Новенький Эквинокс. Только Сорекс у меня нормально работал по грунтам в моей области. А уж на очень интересных местах в районах Астрахани и солёных озёр Баскунчак и Эльтон даже соваться не мог.
"Топором рубить" хребет Сигнума ради того, что бы по верхам пробежаться с какофонией в ушах! А уж о весенних покапушках с частотой выше 7 кГц и речи не было.
Хороший он прибор, суппер. Но только любит он правильный БГ и хороший грунт.

А на счет разницы в цене из за аксессуаров, между 800 и 600 моделью и одинаковых платок. Странно, неужели программно все сделано? А если да, то не загорами "Инженерное" меню, установка на платке картридера для флешки и можно прошиваться с 600 на 800 бесплатно. Возможно даже через разъём, без разборки блока.
Так что вы, может быть, зря В. О. намекаете на переплату за прошивки АКА. Может так оказаться, что люди переплатили за 800 тый из за нескольких комбинаций кнопок на панели уплавления, корорые превращают 600 модель в старшую.

Сообщение отредактировано GVOL: Dec 8 2018, 15:47

[Baiker]

Так что вы, может быть, зря В. О. намекаете на переплату за прошивки АКА. Может так оказаться, что люди переплатили за 800 тый из за нескольких комбинаций кнопок на панели уплавления, корорые превращают 600 модель в старшую.

Да я вообще ему ни на что не намекал,это он тему эту поднять решил. За 800 никто ничего не переплатил,там разница 14 тыщ, от 3030 один модуль беспроводной столько стоит.

[DoKKK]

Ваще ничего не знаю...!
З.Ы. Существует не только ренген...

Да, но вы видимо меня не так поняли совсем, и плата, которую вы скинули совсем другая, видимо от тестовой 800й модели, проектной платы еще на стадии разработки(разводка платы совсем другая, переходные отверстия, элементная база)... Так вот, я все по той же выделенной мной части на рентгене 600й модели(на фото платы эту область найдёте)...
Присутствует ли эта часть элементов на эквике 800 или нет, интересно... Одинаковые все же у них платы или нет, тоже интересно... Я думаю что одинаковые, нужно смотреть серийные модели
Первая фотка плата 800 (тестовая, недоработанная)
Вторая фотка серийного 600-го эквинокса.
