[deemon]

Прибор с рекуперацией энергии уже давно выпускается серийно, и успешно работает.

Вообще-то , там в теме с рекуперации всё только началось .... Ну а затем идея пошла в другом направлении - к прямоугольному току . Который , кстати , в рекуперации не нуждается , просто потому , что ток там никуда не девается из катушки , сохраняя амплитуду - только меняет направление Сейчас , насколько мне известно , прямоугольный ток применяется только в GPZ-7000 ...

[SevRay]

Металлодетектор работает на частотах до сотни килогерц. Длина электромагнитной волны с частотой сто килогерц равна 3 километра. Десять килогерц - 30 километров.  Никаких волновых эффектов в грунтовой металлодетекции нет. Датчик МД не излучает и не принимает электромагнитных волн. Это епархия георадаров, где частоты минимум в десятки мегагерц и длина волны несколько метров и меньше.

Вы длину звуковой волны не хотите посчитать, частота которой 300Гц?... и которая подчиняется общим волновым законам, дифракция, интерференция, спектральное распределение энергии...

[SevRay]

Вообще-то , там в теме с рекуперации всё только началось ....  Ну а затем идея пошла в другом направлении - к прямоугольному току . Который , кстати , в рекуперации не нуждается , просто потому , что ток там никуда не девается из катушки , сохраняя амплитуду - только меняет направление  Сейчас , насколько мне известно , прямоугольный ток применяется только в GPZ-7000 ...

Да, вы что... а это какой ток?

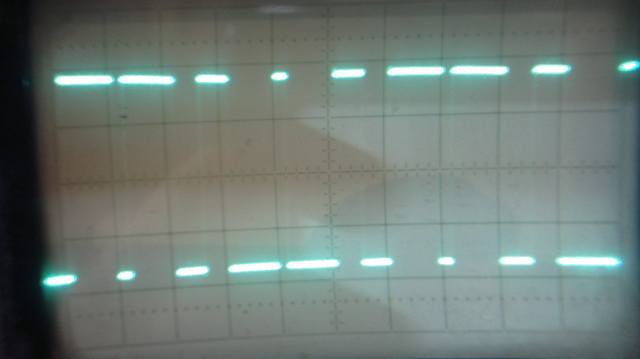

У Whites Beach Hunter ID 300...

[scandijinior]

Здесь тоже горизонтальный пампинг?

Отстройка от грунта Импульсного МД

Или вы прикалываетесь....

Пока это вы прикалыветесь..
Вы петлю гистерезиса видели..и что это отражает...понимаете??. А теперь покумекайте...

[deemon]

Да, вы что... а это какой ток?



У Whites Beach Hunter ID 300...

На экране тут напряжение , а ток - треугольный

Притом треугольный он между импульсами , а так-то более сложной формы - с двумя явно выраженными в спектре частотами и кучей их гармоник ....

Сообщение отредактировано deemon: Nov 10 2019, 21:16

[SevRay]

Пока это вы прикалыветесь..
Вы петлю гистерезиса видели..и что это отражает...понимаете??.   А теперь покумекайте...

Что да вас так и не дошло, почему интроник с его статичными двумя частотами не может отстроится от грунта без пампинга а приборы использующие технологию MPS (multi period sensing) могут...
Извилины в мозгу в форме петель гистерезиса, не в состоянии постичь технологию MPS...

[asgo]

На экране тут напряжение , а ток - треугольный

Ну, подумаешь, перепутал ток с напряжением, какие мелочи - зато какой полет мыслей - гистерезис, спектры, технология МПС, которая недоступна другим исследователям.... А элементарная физика это просто небольшой пробел. Кто ж виноват, что в ПТУ не преподавали толком этот предмет.

Сообщение отредактировано asgo: Nov 10 2019, 21:22

[SevRay]

На экране тут напряжение , а ток - треугольный

Сигнал снят датчиком тока - ток повторяет напряжение, и он именно такой как на картинке.



Сообщение отредактировано SevRay: Nov 10 2019, 21:28

[SevRay]

Ну, подумаешь, перепутал ток с напряжением, какие мелочи - зато какой полет мыслей - гистерезис, спектры, технология МПС, которая недоступна другим исследователям....

Я научился ток не путать с напряжением раньше чем вы научились не писаться в штаны...

Может вы блеснете эрудицией и обоснуете почему интроник не может отстроится от грунта в статическом режиме а приборы MPS (multi period sensing) могут?...

Сообщение отредактировано SevRay: Nov 10 2019, 21:29

[asgo]

Я научился ток не путать с напряжением раньше чем вы научились не писаться в штаны...

Я постарше тебя буду, сынок

[deemon]

Ну, подумаешь, перепутал ток с напряжением, какие мелочи - зато какой полет мыслей - гистерезис, спектры, технология МПС, которая недоступна другим исследователям....    А элементарная физика это просто небольшой пробел. Кто ж виноват, что в ПТУ не преподавали толком этот предмет.

Ну а что поделать - непростые это вещи .... понятные , увы , не "только лишь всем"

[scandijinior]

Что да вас так и не дошло, почему интроник с его статичными двумя частотами не может отстроится от грунта без пампинга а приборы использующие технологию MPS (multi period sensing) могут...
Извилины в мозгу в форме петель гистерезиса, не в состоянии постичь технологию MPS...

И как без вашей MPS...даж одночастотные "статичные" могут подстраивать, причем абсолютно разных производителей ....

[SevRay]

Я постарше тебя буду, сынок

Наивный... но значит мне комплемент, я молодо сохранился...

[asgo]

Наивный... но значит мне комплемент, я молодо сохранился...

КомплИмент пишется.

Сообщение отредактировано asgo: Nov 10 2019, 21:35

[deemon]

Сигнал снят датчиком тока - ток повторяет напряжение, и он именно такой как на картинке.

В катушке ток не может "повторять" напряжение - это же не резистор Для катушки ток - есть интеграл от напряжения . На картинке , судя по всему - напряжение на катушке ... ну значит ток там будет состоять из явно выраженных треугольных "кусков" , но из-за изменения скважности импульсов - эти куски будут на разной высоте относительно нуля , таким образом там получается низшая рабочая частота .....

[SevRay]

И как без вашей MPS...даж одночастотные "статичные" могут подстраивать, причем абсолютно разных производителей ....

Хрен знает, что там в ваших фантазиях подстраивается, приводите конкретные примеры...

[SevRay]

В катушке ток не может "повторять" напряжение - это же не резистор  Для катушки ток - есть интеграл от напряжения . На картинке , судя по всему - напряжение на катушке ... ну значит ток там будет состоять из явно выраженных треугольных "кусков" , но из-за изменения скважности импульсов - эти куски будут на разной высоте относительно нуля , таким образом там получается низшая рабочая частота .....

Время нарастания тока, по фронтам импульса напряжения десятки микросекунд, длительность импульса десятки миллисекунд, чувствуете разницу - никаких треугольников там в принципе быть не может.

[SevRay]

КомплИмент пишется.

Прикинь, на сколько я старше, даже писать забыл как правильно...

Так чего там на счет статического БГ мысли есть?

Сообщение отредактировано SevRay: Nov 10 2019, 21:43

[scandijinior]

Хрен знает, что там в ваших фантазиях подстраивается, приводите конкретные примеры...

В любом приборе(практически) есть, как говорит один блогер, "змейка"...сиречь автоподстройка.
Другое дело это вы не понимаете, а прибор в отличии от вас "понимает", что это грунт под датчиком.

[deemon]

Время нарастания тока,  по фронтам импульса напряжения десятки микросекунд, длительность импульса десятки миллисекунд, чувствуете разницу - никаких треугольников там в принципе быть не может.

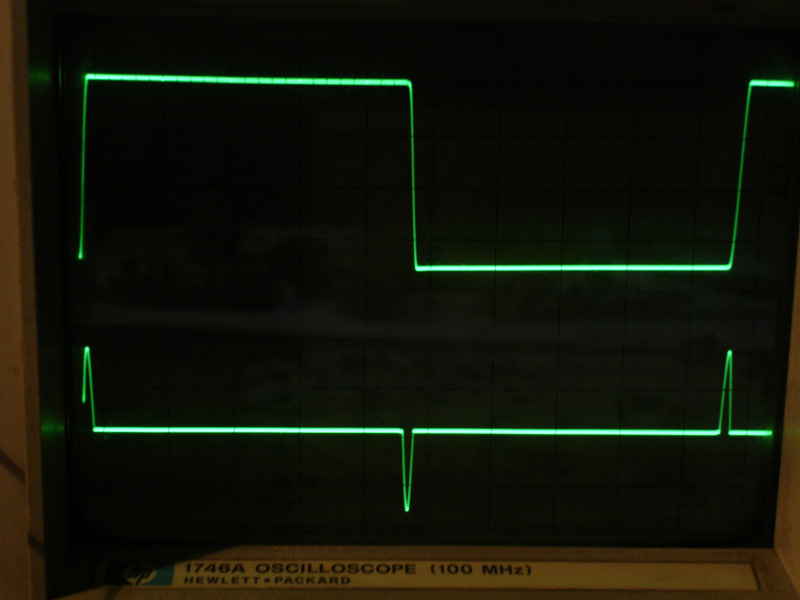

Прямоугольный ток в катушке в реальности выглядит примерно вот так ( снизу напряжение ) :

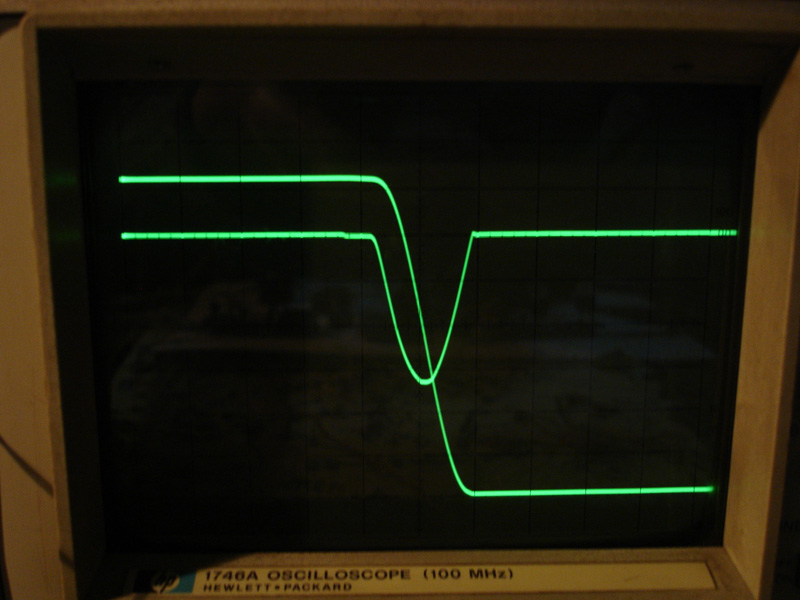

А вот в "растянутом" виде :



У вас же на картинке напряжение - для тока фронты "крутоваты"
