Принципы и особенности работы металлодетекторов, Научные и околонаучные обсуждения

[deemon]

Но тут ещё , правда , остаётся один вопрос - то ведь был цветной металл , а что будет с чёрным ? ОК , давайте посмотрим и это ... теперь мы ставим на наш "стенд" ферромагнитную цель - пакет из пластин трансформаторной стали , отрезанных от Ш-образного сердечника и обёрнутых бумагой - я на этот пакет мотал однажды дроссель для экспериментального кроссовера для моих колонок . Ставим его в максимум DD :

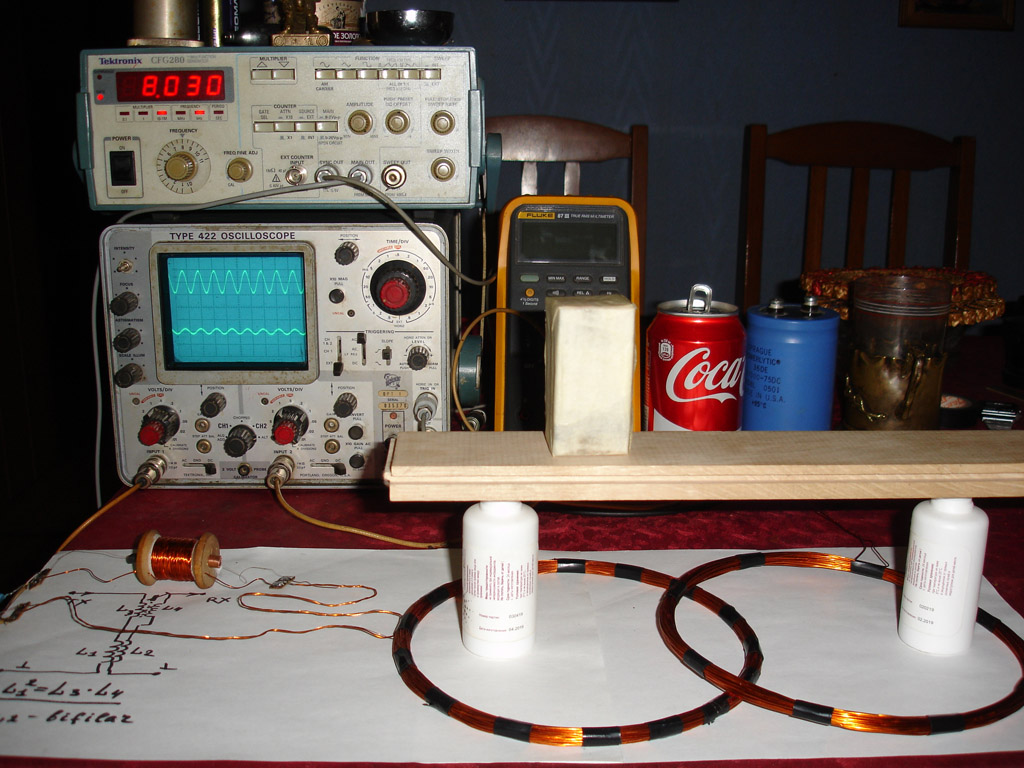

Теперь в максимум моно-катушки :



Ну что тут сказать ... результат примерно как и у банки - в 2 раза . Но фаза сигнала стали , кстати , резко отличается от сигнала банки ( с прежних картинок ) - то есть , датчик выделяет фазу отклика так же , как и DD . Всё точно так же , только сигнал в 2 раза больше ... это погром , господа

[Morcia]

Так КГ есть в патенте:

HF - k* LF =0

[SevRay]

Будьте  добры в микросекундах .... для Экв  гПх и эксп....

Иначе не возможно обьяснить вам разницу  в оценке сигналов стационарного и нестационарных процессов.

Вы даже вопрос задать правильно не в состоянии, что именно вам указать в микросекундах?
Как вы собираетесь что-то объяснять...
Такое впечатление что вы спрашиваете, для поддержания беседы...
Хорошо, пусть будет 38 µs - жгите, объясняйте разницу...

[SevRay]

Так КГ есть в патенте:

HF - k* LF =0

И это все?... Долго автору прийдется ждать признание патента, с такой информативностью...

[Lvovich]

Так КГ есть в патенте:

HF - k* LF =0

Молодец . Это основа.... читайте патент на способ , а не устройство.

[deemon]

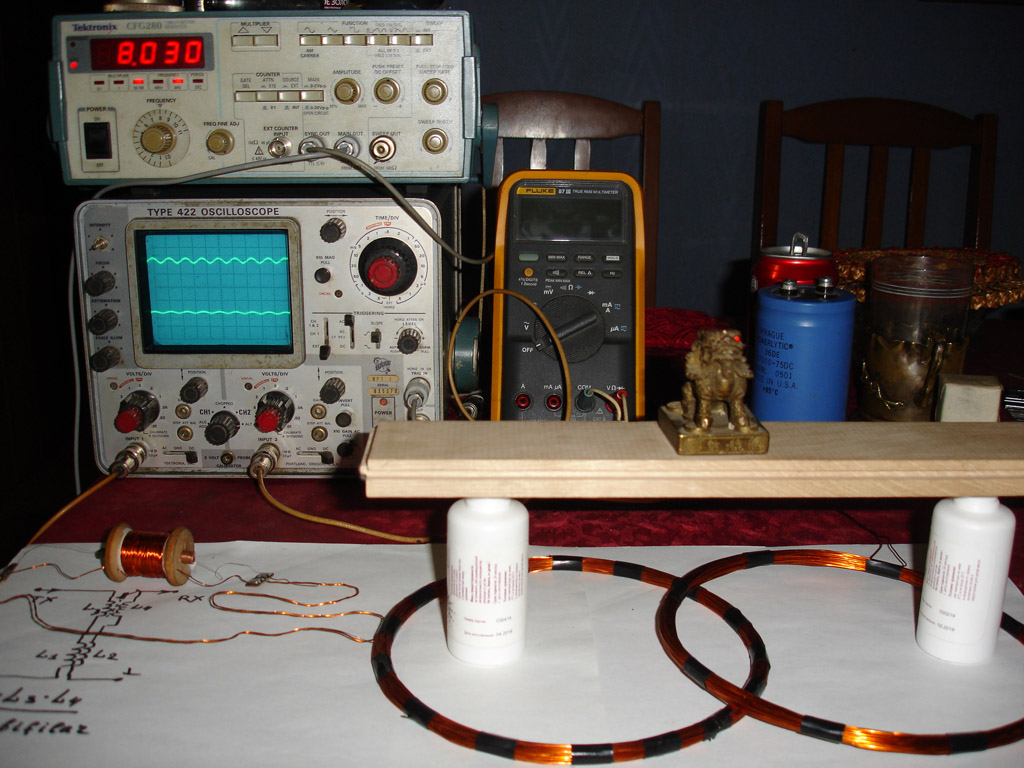

Ну и ещё две картинки , на этот раз предмет из толстого цветного металла , забавный китайский дракончик . Вот DD :

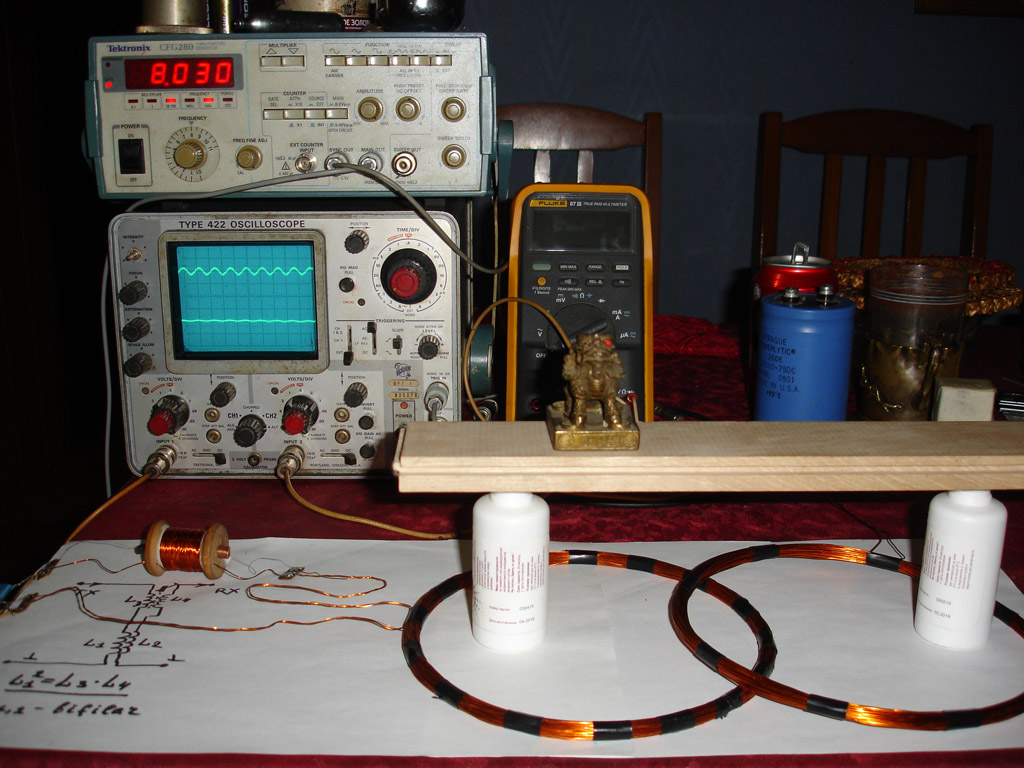

Вот моно :



Тут разница , похоже , даже немного превышает 2 ... хотя сказать уже трудно - маловат сигнал , в общем , результат понятный . Интересно , что на это скажут теоретики ? Ау , где вы ? Похоже на то , что ваша теория немножко ... ну в общем , некачественная оказалась у вас теория . Перепишите там где-нибудь что-нибудь , исправьте там у себя пару интегралов , что ли ... ну чтобы как-то совпадало с реальностью , а то уже даже как-то неудобно ...

[deemon]

Коллега,,
Вы мертвого зае@те.

Ну а что поделать , если некоторые товарищи не в состоянии понять работу схемы из 2 ( двух ) деталей ? Приходится вот , иллюстрировать картинками ...

[SevRay]

Тупому.... в простой форме . Сигнал от грунта нулевой ... нет амплитуды и тем более фазы.

Если сигнал от грунта нулевой - значит грунта нет. Если сигнал от грунта нулевой, за счет взаимной компенсации его от 2-х частот, то он так-же может быть нулевым за счет 3-4-5....и ТД частот, которые обрабатываются в эквиноксе.

Алгоритм который реализованный за счет использования 2-х частот, может быть легко повторен с использованием нескольких частот, больше 2-х.
Пример Фишер ЧЗ, у него две частоты, и он стабильно работает не только на сложном грунте, но и на соленом пляже... значит у древнего фишера тоже компенсация а не баланс грунта...

[Morcia]

Молодец . Это основа.... читайте патент на способ , а не устройство.

Читаем. Попробуем как это работает, принцип кажется вполне работоспособный. Правда, надо всё эты формулы в код перевести

Схема одновременно 2-частотного полуаналогового мд уже спаяна, немного всё было труднее с датчиком, как все же всунуть 2 частоты в катушку. Но вроде разобрался.

Конешно спасибо, чтоб поделились своим знанием Виктор Олегович.

[SevRay]

Читаем. Попробуем как это работает, принцип кажется вполне работоспособный. Правда, надо всё эты формулы в код перевести

Схема одновременно 2-частотного полуаналогового мд уже спаяна, немного всё было труднее с датчиком, как все же всунуть 2 частоты в катушку. Но вроде разобрался.

Конешно спасибо, чтоб поделились своим знанием Виктор Олегович.

Интроник 2 - перезагрузка... ,
МД - TV представляет новый телесериал, "Укушенные вихрями"....

[deemon]

МД - TV представляет новый телесериал, "Укушенные вихрями"....

Нет , вот так надо - "Вихри враждебные веют над нами" ...

[Morcia]

Интроник 2 - перезагрузка... ,
МД - TV представляет новый телесериал, "Укушенные вихрями"....

Зачем Интроник

Там вроде 90% ноу хау в софте. А подобные схемы простые, только 2х раз каналов. Ну и какие то дополнение от каждого конструктора.

[SevRay]

Мне другое не понятно, почему Брюс Кэнди, который занимается разработкой новых технологий в Minelab (компании которая сегодня входит в топ-10 компаний в сфере электроники в Австралии) еше на спаял такой замечательный прибор как интроник.

Глупый, Брюс Кэнди - продолжает ковырять метод Multi Period Sensing, который наш гигант МД строения, без указания микросекунд даже понять не может...

Миллионы пользователей, за разработки Брюса Кэнди проголосовали кошельком, а сколько готовы проголосовать кошельком за интроник с его якобы компенсацией грунта в ноль...вопросик...

[SevRay]

Зачем Интроник

Там вроде 90% ноу хау в софте. А подобные схемы простые, только 2х раз каналов. Ну и какие то дополнение от каждого конструктора.

Всего один вопрос, вы название уже придумали?

[deemon]

Читаем. Попробуем как это работает, принцип кажется вполне работоспособный. Правда, надо всё эты формулы в код перевести

Схема одновременно 2-частотного полуаналогового мд уже спаяна, немного всё было труднее с датчиком, как все же всунуть 2 частоты в катушку. Но вроде разобрался.

Конешно спасибо, чтоб поделились своим знанием Виктор Олегович.

А кстати , в каком патенте описан алгоритм ( то есть способ ) ? Есть ссылка ?

Любопытно было бы с моим сравнить ...у меня есть теоретически рабочий алгоритм для 2 частот , с возможностью расширения на 3 частоты - для подавления морской воды . Но вот блин , если частот 5 - как в Эквиноксе этом - что я стал бы с ними делать , пока не придумал .

[Shon]

Ну а что поделать , если некоторые товарищи не в состоянии понять работу схемы из 2 ( двух ) деталей ? Приходится вот , иллюстрировать картинками ...

Для полноты картинки нужен "диафильм" с имитатором укрывающей среды, как на него амплитуда соотносится...

[scandijinior]

Для полноты картинки нужен "диафильм" с имитатором укрывающей среды, как на него амплитуда соотносится...

Посоветуйте изменить коэф. трансформации....любым из способов...этож трансформатор, пусть и воздушный..

Сообщение отредактировано scandijinior: Nov 6 2019, 20:13

[SevRay]

Для полноты картинки нужен "диафильм" с имитатором укрывающей среды, как на него амплитуда соотносится...

А может в этом методе амплитуда будет "по барабану" относится будет толька фаза....

[Morcia]

Всего один вопрос, вы название уже придумали?

Зачем навание для самопала, который ищё толко в разработке, для проверки самомо принципа?

[Землеройк]

Если сигнал от грунта нулевой - значит грунта нет. Если сигнал от грунта нулевой, за счет взаимной компенсации его от 2-х частот, то он так-же может быть нулевым за счет 3-4-5....и ТД частот, которые обрабатываются в эквиноксе.

Алгоритм который реализованный за счет использования 2-х частот, может быть легко повторен с использованием нескольких частот, больше 2-х.
Пример Фишер ЧЗ, у него две частоты, и он стабильно работает не только на сложном грунте, но и на соленом пляже... значит у древнего фишера тоже компенсация а не баланс грунта...

Идиот... Абсолютный идиот... (это не оскорбление, это диагноз). После подробнейших объяснений признаков и сути, он про "стабильно работает". При чем здесь "стабильность работы" ???????

Суть : отсутствие амплитуды и фазы сигнала грунта. (то, что "крадет" глубину в методе БГ)
Признак: практически полное отсутствие потери глубины обнаружения в сравнении с воздушной дальностью из-за магнитной сигнальности грунта.

Какой нахрен "чезет" имеет этот ПРИЗНАК, чтобы подозревать наличие КГ?

Зы. При максимально полном объяснении, так тупить... И этот алень строит из себя специалиста в металлодетекции... "Контрольные вопросики" пытается Львовичу тулить.
ПТУшник с амбициями
