[SevRay]

А кто-нибудь вообще в явном виде этот алгоритм видел ? Читал кто-нибудь ? Если да , то где ?

У Вайса есть патент, на 2-х частотный МД, этот патент АКА в чистую содрали, под интроник.
В нем и метод проекции наглядно показан.



Сообщение отредактировано SevRay: Oct 18 2019, 21:53

[scandijinior]

Тут самое интересное в другом . Я вот не раз в этой теме , например , встречал такое "типа объяснение" , что дескать все приборы работают по "методу проекции" ( притом толком не объясняя , что под этим имеется в виду ) , а вот Интроник - по какому-то особому методу , иногда он тут назывался"D-метод" или вроде того ... но в чём его суть - непонятно . То есть как-то так "витиевато" всё объясняется , такими "околонаучными" фразами , чтобы ещё больше было непонятно

"Околонаучными", как раз таки вы изъясняетесь...
Работает, ровно так же как эквик. С той лишь разницей, что используют разностный годограф, после преобразования, который и обозвали- D годограф.

С "методом проекций"...еще проще разобраться.

[scandijinior]

У Вайса есть патент, на 2-х частотный МД, этот патент АКА в чистую содрали, под интроник.
В нем и метод проекции наглядно показан.

А на картинке трех... По методу проекций...

Почему и говорил В.О....."быть у колодца и не напиться" (с)

[пЫночет]

У Вайса есть патент, на 2-х частотный МД, этот патент АКА в чистую содрали, под интроник.
В нем и метод проекции наглядно показан.

Физдеть не мешки таскать.
Смело заявил.
Раскроете тему?

[SevRay]

Физдеть не мешки таскать.
Смело заявил.
Раскроете тему?

А чего тут раскрывать, сравните два патента

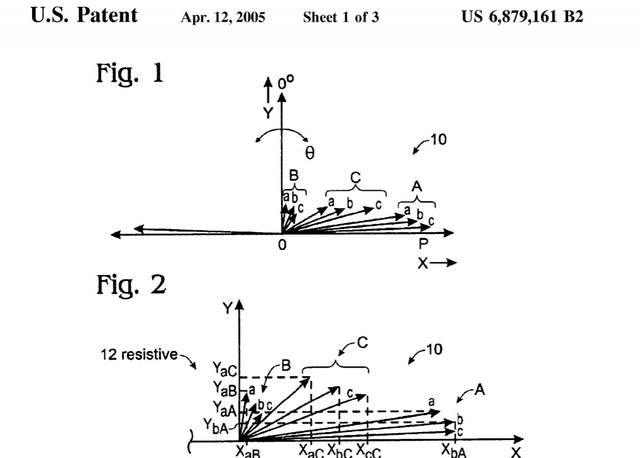

White's US6879161 -Method and Apparatus for Distinguishing Metal Objects and Employing Multiple Frequency Interrogation

И

RU2360268C1 RU2569489C2 Арбузов Виктор Олегович ВИХРЕТОКОВОЕ УСТРОЙСТВО и металлоискатель

Те же яйца, только в профиль. (в другом методе проекции)
Только патент вайса 2005 года, а Львовича 2009 - 2014 годы...

Сообщение отредактировано SevRay: Oct 18 2019, 22:39

[scandijinior]

А чего тут раскрывать, сравните два патента
White's US6879161 -Method and Apparatus for Distinguishing Metal Objects and Employing Multiple Frequency Interrogation

И

RU2360268C1 Арбузов Виктор Олегович ВИХРЕТОКОВОЕ УСТРОЙСТВО

Те же яйца, только в профиль. (в другом методе проекции)
Только патент вайса 2005 года, а Львовича 2009...

А вы читать умеете? Там, видите ли, есть...один нюанс( могу анекдотом дополнить..про то, как Василь Иваныч.. )...

[SevRay]

А вы читать умеете?  Там, видите ли, есть...один нюанс( могу анекдотом дополнить..про то, как Василь Иваныч.. )...

Конечно вижу - нюанс в том, что интроник драли с вайса...

[пЫночет]

А вы читать умеете?  Там, видите ли, есть...один нюанс( могу анекдотом дополнить..про то, как Василь Иваныч.. )...

Безполезно. Поверь.
Уже запрос сделали в ПНД по месту жительства

[SevRay]

Безполезно. Поверь.
Уже запрос сделали в ПНД по месту жительства

Вы так быстро патенты сравнили ?..

[scandijinior]

Конечно вижу - нюанс в том, что интроник драли с вайса...

Когда ж он поумнеет?

Ежели для вас до сих пор является секретом...которое по вашему мнению запатентовал исключительно или ... очень давно запатентовано и известно... изображение, полученное при откладывании вихретокового сигнала, демодулированного по фазе, по горизонтальной оси и квадратурно-демодулированного вихретокового сигнала - по вертикальной оси. А вот дальше...нюанс..

[SevRay]



Ежели для вас до сих пор является секретом...которое по вашему мнению запатентовал исключительно   или  ... очень давно запатентовано и известно... изображение, полученное при откладывании вихретокового сигнала, демодулированного по фазе, по горизонтальной оси и квадратурно-демодулированного вихретокового сигнала - по вертикальной оси. А вот дальше...нюанс..

Вы превзошли сами себя, выложив весь словарный запас, которым вы бессмысленно оперируете в каждой теме...

Вы беретесь судить мое мнение, абсолютно его не понимая.
Секрет в том, то что якобы изобрел Львович, гораздо раньше запатентовал Вайс.

Сообщение отредактировано SevRay: Oct 18 2019, 23:18

[пЫночет]

Вы так быстро патенты сравнили ?..

По ходу инициатива и доказательства с вашей стороны надо ожидать.
С со сравнением и переводом патентов.
Иначе опять в )*( будете

[SevRay]

По ходу инициатива и доказательства с вашей стороны надо ожидать.
С со сравнением и переводом патентов.
Иначе опять в  )*(  будете

Вам скинуть номер карты, на которую вы наверно готовы перевести мне деньги, за такую трудоемкую задачу, которою еще прийдется объяснять, на пальцах, человеку который не разбирается в принципах....
Человеку который разбирается, для доказательства - достаточно указанных номеров патентов.

Сообщение отредактировано SevRay: Oct 18 2019, 23:26

[scandijinior]

Вы превзошли сами себя, выложив весь словарный запас, которым вы бессмысленно оперируете в каждой теме...

Вы беретесь судить мое мнение, абсолютно его не понимая.
Секрет в том, то что якобы изобрел Львович, гораздо раньше запатентовал Вайс.

Когда ж он поумнеет?

В изложении для чайников...от это звучит примерно так...( вы наверное пропустили).

Вот что говорят минелабовцы: "С режимом Multi-IQ можно отдельно и более точно рассчитать два основных параметра цели, которые имеют отношение к дискриминации. Это (А) насколько цель проводящая, и (В) насколько цель черная. Когда используется только одна частота, обработка сигнала Equinox ограничивается измерением только одной части отклика от цели (или насколько цель проводящая, или насколько черная).

Для цели из цветного металла параметр Б отсутствует, поэтому один и тот же отклик от проводящей цели будет точно показан в цифрах как в режиме «Мульти», так и на одной частоте. Потому цифры для монеты одного достоинства и материала будут практически одинаковы (Примечание: все еще могут быть различия из-за изменения индивидуальной формы целей).

Для железной цели, обнаруженной на одной частоте, Equinox не может точно определить параметр А (насколько цель проводящая), потому что он забивается параметром Б. Но мы можем работать с этим сигналом, как и на всех других металлоискателях, глядя на приближенные цифры. Multi-IQ может более точно измерить параметр А, независимо от того, насколько он черный (железный).  Определить цифры VDI на основе реальной проводящей составляющей, а не на приближенном значении. Поэтому VDI цели будет отличаться в режиме «Мульти» и на одной частоте 10 кГц. Так можно определить, пробка под катушкой или кольцо/монета/другая желательная цель. "

[SevRay]



В изложении для чайников...от    это звучит примерно так...( вы наверное пропустили).

Это изложение, для глупых чайников...которые вообще не впиливают что такое мультичастотность в МД.
Перед тем как постить всякую хрень найдите ее в первоисточнике - в котором именно минилабовцы говорят...

Сообщение отредактировано SevRay: Oct 18 2019, 23:41

[scandijinior]

Вам скинуть номер карты, на которую вы наверно готовы перевести мне деньги, за такую трудоемкую задачу,

Макс, кинь ему нумер своей карты....пущай платит за обучение....

SevRay...ничего не напомнило... Параметр (В)= демодулированный по фазе, параметр (А)= квадратурно-демодулированный....причем раздельно.. Вот и название IQ...объяснилось.

Гони Максу бабки....

[SevRay]

В мультичастотных приборах обрабатывается не частота, а спектр, даже в одночастотном режиме например 5 кГц - обрабатываются одновременно 4 гармоники 1,3,5,7... 5, 15, 25, 35 кГц - соответственно. Тем самым мерность сигнала увеличивается в 4 раза даже в одночастотном режиме. У прибора накачка тока осуществляется не синусом а прямоугольником, который по сути - состоит из нескольких синусов - которые соответственно выделяются - квадратурным детектором на базе АЦП и обрабатываются напрямую процессором.

[scandijinior]

В мультичастотных приборах обрабатывается не частота, а спектр, даже в одночастотном режиме например 5 кГц - обрабатываются одновременно 4 гармоники 1,3,5,7... 5, 15, 25, 35 кГц - соответственно.  Тем самым мерность сигнала  увеличивается в 4 раза даже в одночастотном режиме.  У прибора накачка тока осуществляется не синусом а прямоугольником, который по сути - состоит из нескольких синусов - которые соответственно выделяются - квадратурным детектором на базе АЦП и обрабатываются напрямую процессором.

Эту хрень...в другом месте...постите...мож, где и прокатит..

Мерность определяется именно возможностью раздельного определения и оперирования с параметрами I и Q, или по нашенскому Х и Y. А не кол-вом частот.

В общем гони бабки...

[SevRay]

Эту хрень...в другом месте...постите...мож, где и прокатит..

Мерность определяется именно возможностью раздельного определения и оперирования с параметрами I и Q, или по нашенскому Х и Y. А не кол-вом частот.

И на какой частоте работает эквинокс в режиме мульти? Просто цифру назовите...
Конкретное значение, или ряд частот... весь ряд... Сколько разных I и Q обрабатывается одновременно?

[scandijinior]

И на какой частоте работает эквинокс в режиме мульти?  Просто цифру назовите...
Конкретное значение, или ряд частот... весь ряд...    Сколько разных I и Q обрабатывается одновременно?

Зачем.
Суть то совсем в другом.. Не ужели еще не доперло.. На каждой из выделенных частот, имеем абсолютное измерение, на разностных выделенных частотах относительное( разностное).

В общем...когда Максу ждать баблосики?..
