Принципы и особенности работы металлодетекторов, Научные и околонаучные обсуждения

[scandijinior]

Да уже вообщем-то не о чем, суть спора что круче резонансный метод или многочастотный безвозвратно утеряна.

Еще раз...для тугих. У нас в данном случае не частотомер.
А резонанс это всего лишь явление в колебательных системах, которое мы можем использовать...или нет.

[Viking V]

Доктора лично знаю,я не друг, не брат,не сват.Простой покупатель.Очень приятно  было общаться,но постоянно занят...А вот токаря,я и не знаю,по писанине больше похож на провокатора.Если коллеги токаря подтянуться и зададут вопросы по его профессии,может быть выясница,что он и не токарь.

А оно Вам зачем... ах да, понял... в погоне за Инком... В.О. , Вы это, того, зачтите камраду...

Сообщение отредактировано Viking V: Jul 20 2019, 10:02

[Leisure]

Интересно,это как спорит Физик-математик,с токарём 3 разряда,о чём?

Есть у меня совершенно дикая мысль, что В.О. черпает вдохновение от споров с И.Ю., недаром ведь у него периодически появляются разные идеи, которые "надо проверить" (с)

[пЫночет]

Есть у меня совершенно дикая мысль, что В.О. черпает вдохновение от споров с И.Ю., недаром ведь у него периодически появляются разные идеи, которые "надо проверить" (с)

зря написал,теперь у токаря корона вырастет
и пойдет новый виток гонки по самовыражению

[SevRay]

Еще раз...для тугих. У нас в данном случае не частотомер.
А резонанс это всего лишь явление в колебательных системах, которое мы можем использовать...или нет.

Берите круче, мультичастотный метод работает по принципу многоканального анализатора спектра, а не частотомера.

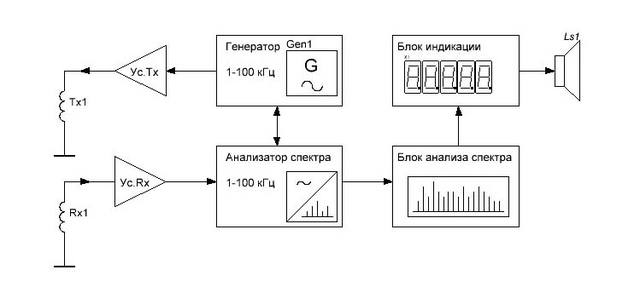

Тут кот- некрофил вытащил мою старую структурную схему..., ну чем вам не эквинокс...)))



Сообщение отредактировано SevRay: Jul 20 2019, 12:52

[Алесгут]

А оно Вам зачем... ах да, понял...   в погоне за Инком... В.О. , Вы это, того,  зачтите камраду...

Оно мне не надо,когда в серию пойдет,если надо будет,то куплю.Я не тороплюсь.У меня с сигнумом пока задачи решаются.И по себе не судите,жопу не кому не лежу,воспитание не позволяет....

[gogench]

Тут кот- некрофил вытащил мою старую структурную схему..., ну чем вам не эквинокс...)))

Это и я так могу!(с)

[SevRay]

Это и я так могу!(с)

Вы молодец, и вот АКА не может, даже так блочную схему интроника нарисовать.

[gogench]

Вы молодец, и вот АКА не может, даже так блочную схему интроника нарисовать.

А эта чем не подходит? Она универсальная! Меняем слово спектр на "полученный сигнал" и вуаля!

[Lvovich]

Берите круче, мультичастотный метод работает по принципу многоканального анализатора спектра, а не частотомера.

Тут кот- некрофил вытащил мою старую структурную схему..., ну чем вам не эквинокс...)))

Не так , коллега. Покажите в каком месте у Вас выделяется полный спектр , те амплитудной фазовые составляющие в ортогональном базисе для каждой гармоники . Они же х у , они же по другой теминологии I Q ... ну или для полярной системы координат - амплитуда (она есть) .... но где фаза.
Напомню , фазовый угол каждой гармоники понятие относительное .

[SevRay]

Не так , коллега. Покажите в каком месте у Вас выделяется полный спектр , те амплитудной фазовые составляющие в ортогональном базисе для каждой гармоники . Они же х у , они же по другой теминологии I Q  ... ну или  для полярной системы координат - амплитуда  (она есть) .... но где фаза.
Напомню , фазовый угол  каждой гармоники понятие относительное .

В микроконтроллере он-же блок обработки спектра. Программно определяемым способом...
Все просто как веник АЦП и Проц. вот и весь прибор.

А теперь представьте, берем коллайдер, выкидываем всю аналоговую часть приемную, в передачу качаем 4 кГц, прямоугольник с мощным током, получаем 3 гармоники 4, 12, 24 кГц. Оцифровываем АЦП и обрабатываем процессором одновременно 3 частоты из одной.

И какой там нахрен интроник кону нужен будет...)))

Сообщение отредактировано SevRay: Jul 20 2019, 21:30

[Lvovich]

В микроконтроллере он-же блок обработки спектра. Программно определяемым способом...
Все просто как веник АЦП и Проц. вот и весь прибор.

А теперь представьте, берем коллайдер, выкидываем всю аналоговую часть приемную, в передачу качаем 4 кГу, прямоугольник с мощным током, получаем 3 гармоники 4, 12, 24 кГц. Оцифровываем АЦП и обрабатываем процессором одновременно 3 частоты из одной.

И какой там нахрен интроник кону нужен будет...)))

О господи ,ему про Ивана... в приведённой схеме ,где формирователь опор .?
Амплитудные Палки и дурак сможет .... Вопрос понятен? Применительно к блок схеме.

[Lvovich]

Кстати , токарь третьего разряда с претензией на что то большее , какой математический принцип положен в основу работы спектроанализатора , Про цифровые дискретные технологии не надо - это один из способов реализации способа...

[SevRay]

О господи ,ему про Ивана... в приведённой схеме ,где формирователь опор .?
Амплитудные Палки и дурак сможет ....  Вопрос понятен? Применительно к блок схеме.

Опоры формирует проц, и генератор накачки имеет временную синхронизацию с этими опорами.

[SevRay]

Кстати , токарь третьего разряда с претензией на что  то большее , какой математический принцип положен в основу работы спектроанализатора , Про цифровые  дискретные технологии не надо - это один из способов реализации способа...

Квадратурный детектор.



немного сложнее конечно чем на структурной схеме...но сути это не меняет.



Сообщение отредактировано SevRay: Jul 20 2019, 19:52

[Lvovich]

Квадратурный детектор.

Я про суть .... математическую . Крестик видите?
А не то я Вам таких квадратиков нах ...чу
Ветерок , ну дотянитесь до четвёртого разряда .АФД( амплитудной фазовый ..ху) , он же синхронный ( идиотский термин) это половинка квадратурного . Просто разложение сигнала в ортогональном ( как правило) базисе. Все просто. Сложность в том , как понятно , в школе Вы учились не важно. Поймите одну вещь , все Ваши «аббревиатуры» построены на достаточно банальных математических принципах .... Все дело в вариациях исполнения - аналоговость , использование дискретности . Но это суть. То что под аббревиатурами однозначно удобней , но не более.

[SevRay]

Я про суть .... математическую . Крестик видите?
А не то я Вам таких квадратиков нах ...чу
Ветерок , ну дотянитесь до четвёртого разряда .АФД( амплитудной фазовый ..ху) , он же синхронный ( идиотский термин) это половинка квадратурного .

В том и дело, что синхронный, и этих синхронизаций (опор) МОЖНО ПРОГРАММНО задать сколько угодно, и дотянутся до 3-4 разряда не вопрос.

[Lvovich]

В том и дело, что синхронный, и этих синхронизаций (опор) МОЖНО ПРОГРАММНО задать сколько угодно, и дотянутся до 3-4 разряда не вопрос.

Да там тысяча всяких вариантов ,.... процессор ху ... ессор.
Суть ... ихде. От чего пляшем. Ну загляните Вы в тригонометрию какую нибудь.

[SevRay]

Да там тысяча всяких вариантов ,.... процессор ху ... ессор.
Суть ... ихде. От чего пляшем. Ну загляните Вы в тригонометрию какую нибудь.

Суть... уйти от тупой привязки к двум фиксированным частотам, тем самым увеличить мерность системы в целом. Следующий шаг охватить обратной связью РХ и ТХ эквинокс это отработка концепт -принципа у него уже ТХ величина переменная. Далее... Сигнал передатчика будет изменять свои параметры в зависимости от отклика цели, тем самым создавая ее образ посредством обратной связи.

Сообщение отредактировано SevRay: Jul 20 2019, 20:44

[Leisure]

Да там тысяча всяких вариантов ,.... процессор ху ... ессор.
Суть ... ихде. От чего пляшем. Ну загляните Вы в тригонометрию какую нибудь.

Запасаемся попкорном и рассаживаемся по местам согласно купленных билетов В.О. отдохнул немного, И.Ю. заскучал-сейчас начнётся....
