Принципы и особенности работы металлодетекторов, Научные и околонаучные обсуждения

[Lvovich]

Может, МД Коллайдер тому пример. Накачка тока....

У Вас Земля часом не плоская?

[пЫночет]

Как где, на пляже в Николаевке...

Я же ранее писал- ФЕО или Ялта.
ну если Львович раньше не доберется, да и с корнем и без тестов

[Lvovich]

Втерок сегодня зажигает не по детски...

Боюсь пик обострения еще не пройден.
А ведь третий , по моему , день пошел. Не потерять бы...

[Leisure]

Боюсь пик обострения  еще не пройден.
А ведь третий , по моему , день пошел. Не потерять бы...

Надо вызывать санитаров

[SevRay]

катушки индуктивности это элементы фильтров пробок в опорном и сигнальном трактах.

Это глубокомысленное утверждение просто вершина не понимания технологий эквинокса.
Так называемые "фильтры-пробки" это LC фильтры аналоговые, которые применительно к цифровой обработки не имеют вообще никакого смысла.
Так-же как и опорные и сигнальные тракты.
В эквиноксе нет аналоговых сигналов в принципе, только в катушке.
Внутри движка Multi-IQ — приемник как с фазовой синхронизацией, так и с амплитудной нормализацией к переданному магнитному полю.
По сути приемник эквинокса это квадратурный детектор АЦП на дифференциальный вход которого подключена обмотка приемная.




Сообщение отредактировано SevRay: Apr 15 2019, 20:38

[пЫночет]

Это глубокомысленное утверждение просто вершина не понимания технологий эквинокса.

Так называемые "фильтры-пробки" это LC фильтры аналоговые, которые применительно к цифровой обработки не имеют вообще никакого смысла.
Так-же как и опорные и сигнальные тракты.

В эквиноксе нет аналоговых сигналов в принципе, только в катушке.

Внутри движка Multi-IQ — приемник как с фазовой синхронизацией, так и с амплитудной нормализацией к переданному магнитному полю.

По сути приемник эквинокса это квадратурный детектор АЦП на дифференциальный вход которого подключена обмотка приемная.

А куда передающая присоединяется?
можно схематически объяснить?

[Leisure]

У Вас Земля часом не плоская?

Виктор Олегович, мне тут мысль внезапно в голову пришла. Вы постоянно " тусуетесь" в разделе "Рецензии". И пишете, пишете, пишете....А работаете когда? Немудрено, что Интроник 7 лет рождается в муках и никак окончательно не родится

[SevRay]

А куда передающая присоединяется?
можно схематически объяснить?

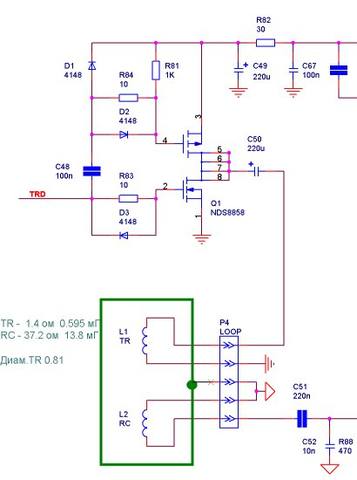

К токовым ключам которые управляются синхроимпульсами процессора TRD.
Схемотехника примерно такая, причем ключи так-же физически расположены на плате внутри катушки.

[SevRay]

У Вас Земля часом не плоская?

Чем ответ на ваш вопрос вас не устроил? (может ли импульсный МД быть балансным)

Аргументы закончились и козыри в рукаве?
я привел 3 факта
1. В МД Импульсная накачка тока в ТХ
2. Кол. 3-х частотный выборочно работает на частотах 4-8-16 кГц, без смены катушки
3. Приемная часть у него резонансная.

Опровергайте аргументами...

[sss]

Ветерок, а катушка ТХ в последовательном резонансе нарисована!

[п.Петренко]

Чем ответ на ваш вопрос вас не устроил? (может ли импульсный МД быть балансным)

Аргументы закончились и козыри в рукаве?
я привел 3 факта
1. В МД Импульсная накачка тока в ТХ
2. Кол. 3-х частотный выборочно работает на частотах 4-8-16 кГц, без смены катушки
3. Приемная часть у него резонансная.

Опровергайте аргументами...

Так плоская или нет?

[SevRay]

Виктор Олегович, мне тут мысль внезапно в голову пришла. Вы постоянно " тусуетесь" в разделе "Рецензии". И пишете, пишете, пишете....А работаете когда?   Немудрено, что Интроник 7 лет рождается в муках и никак окончательно не родится

Я думаю, это и есть основная работа... главное не результат а процесс..

[DoKKKK]

Может я конечно не понял сути разговора, но на передающую обмотку идет провод с экраном напрямую из блока... Никаких схем на пути этого провода, на передающую обмотку, в катушке не наблюдается.

[Lvovich]

Это глубокомысленное утверждение просто вершина не понимания технологий эквинокса.
Так называемые "фильтры-пробки" это LC фильтры аналоговые, которые применительно к цифровой обработки не имеют вообще никакого смысла.
Так-же как и опорные и сигнальные тракты.
В эквиноксе нет аналоговых сигналов в принципе, только в катушке.
Внутри движка Multi-IQ — приемник как с фазовой синхронизацией, так и с амплитудной нормализацией к переданному магнитному полю.
По сути приемник эквинокса это квадратурный детектор АЦП на дифференциальный вход которого подключена обмотка приемная.

Ветерок , Вы бы для начала выяснили связь между амплитудно фазовым , квадратурным и частотным детекторами , уяснили на какой общей операции построены эти блоки В ПРИНЦИПЕ. В там глядишь и свои новомодные кубики перестали рисовать , благо их развелось несметное количество.
Короче , это существует уже лет 20 с дедушки Гарретта — прямая параметр изация сигнала. Новое то в чем?
А новое в математике правильно описывающей физический процесс а не в железках. Но к сожалению дальнейшир разговор бесполезен , потому что у Вас вихри от махания датчиком... да и земля плоская.
Поменьше аббревиатур и модных названий в сути которых Вы не ухом ни рылом.
Как насчет БПФ?

[SevRay]

Ветерок, а катушка ТХ в последовательном резонансе нарисована!

Вы на номинал конденсатора электролитического посмотрите, для частоты 1 кГц.. это чистый проводник, зашита от постоянного тока а не элемент резонанса.

[наминуткузагл]

Это глубокомысленное утверждение просто вершина не понимания технологий эквинокса.
Так называемые "фильтры-пробки" это LC фильтры аналоговые, которые применительно к цифровой обработки не имеют вообще никакого смысла.
Так-же как и опорные и сигнальные тракты.
В эквиноксе нет аналоговых сигналов в принципе, только в катушке.
Внутри движка Multi-IQ — приемник как с фазовой синхронизацией, так и с амплитудной нормализацией к переданному магнитному полю.
По сути приемник эквинокса это квадратурный детектор АЦП на дифференциальный вход которого подключена обмотка приемная.

все понятно,
даже я понял..
а этот конкретно АЦП вы для иллюстрации привели или у них дествительно железо от TI?

мне гораздо интереснее что и как уних делает софт?

[sss]

Вы на номинал конденсатора электролитического посмотрите, для частоты 1 кГц.. это чистый проводник, зашита от постоянного тока а не элемент резонанса.

Стоп!
Причём здесь 1 кГц, а где 4-8-16 ?
И где резонанс в RX ?
... кручу, верчу, запутать хочу... (С)

[SevRay]

Вы бы для начала выяснили связь между амплитудно фазовым , квадратурным и частотным детекторами.

Для начала вы уясните себе, что квадратурный детектор, это элемент АЦП.
Основная задача которого превратить аналоговый сигнал из приемной обмотки в поток цифровых данных.



Все что на картинке реализовано в одной маленькой деталюшки на платке внутри катушки.

[Morcia]

Стоп!
Причём здесь 1 кГц, а где 4-8-16 ?
И где резонанс в RX ?
... кручу, верчу, запутать хочу... (С)

Вроде 400Гц. Так что только для защиты

[DoKKKK]

А куда передающая присоединяется?
можно схематически объяснить?

К токовым ключам которые управляются синхроимпульсами процессора TRD.
Схемотехника примерно такая, причем ключи так-же физически расположены на плате внутри катушки.

А как они там расположены, когда проводники на передающую обмотку идут напрямую из блока, непосредственно в обмотку, что-то не наблюдал там никаких ключей...
