Всех благадарю будим пробывать.

[Fuma]

Обратно все собрал, потестировал - стало намного стабильнее, до чуйки 25 абсолютно никаких фантомов.

Информации много, но значения индуктивности надо где-то поискать. А как располагаются обмотки, Тх с одного края, Rx внизу?

Всех благадарю будим пробывать.

У Вас есть чем измерить индуктивности обмоток. Любым L-метром В сравнении со штатной катушкой?

[Sudness]

Предположу, что все таки приемная обмотка намотана внутри на самом каркасе и по всей длине, поверх нее проложена какая то изоляционная проставка, а на ней уже намотана обмотка ТХ с компенсирующей поверху.И сверху всего бутерброда экран.То есть конструкция как у обычной моно.
У меня есть все необходимое, что б попробовать сейчас сделать такую приблуду к Гаррету - о результатах, если интересно, отпишусь.
С ув.

Пробуйте, интересно будет узнать результат.
Добавлю про X-1 на Траке при чувствительности 25 по воздуху видит:
5 коп Е2 на 10 см.
чешуйку МФ (0.65г.) 5.5 см.
С ув.

[Fuma]

Между Тх и Rx должен быть промежуток. В нормальном датчике КОЛЬЦО, Тх имеет обычно больший диаметр, и за счет того, что Сх находится рядом с ТХ, ЭДС от генератора в ней наводится большей величины, чем в Rx. Поэтому для условия баланса Сх имеет гораздо меньше витков, чем Rx, и меньше индуктивность. Отклик от цели в Rx из-за этого имеет определенную величину.
Если же все слепить вместе, то тогда Сх получится равной Rx. Они включены противофазно и на выходе не будет ни сигнала генератора при балансе, ни сигнала от цели. Поэтому если в стандартном кольце мы разносим обмотки в горизонтальной плоскости, то здесь необходимо их разнести по вертикали друг от друга. И чем дальше мы их будем раздвигать, тем меньше витков придется делать у Сх. Сх мотать вместе с Тх, для удобства настройки лучше выбрать вариант сверху Тх.

А на калькуляторе для катушек, надо посчитать, какую индуктивность можно получить на этом цилиндре, размеры которого уже известны. Прикинуть, получаться ли такие же индуктивности у обмоток, сопротивление которых известно, как у больших катушек.

Сообщение отредактировано Fuma: Feb 16 2013, 16:09

[CNHJG]

Здесь программы для измерить и посчитать.

Сообщение отредактировано CNHJG: Feb 17 2013, 12:49

[Fuma]

Так и не смог скачать файл, за бесплатно. Пользуюсь этим калькулятором, который выложен на этой странице в zipе.
http://www.reviewdetector.ru/index.php?sho...ic=80022&st=180
На следующей пример работы этого калькулятора.

[Sudness]

Так и не смог скачать файл, за бесплатно.

Надеюсь CNHJG не против - (зеркало)

[CNHJG]

Не против я не знал что сейчас с депозита деньги просят.

[Fuma]

Пинпоинтер готов. На чувствительности Е-Трака 13, дальность на пятак получается 5 сантиметров. Хотелось бы узнать у кого какие дальности на этой же чувствительности с заводским SUN RAYем. На чувствительности 25 на 5 рублей и 5 копеек 12-13 сантиметров. Все делается очень просто, но необходимы приборы, которые уже обозначены в этой теме. Генератор для катушек с частотомером, измеритель баланса. Баланс требуется с точностью до пол-витка. Обмотка Сх имеет мало витков. Собрать настроить все очень просто. Намотать Тх и Rx, согласно индукивностям штатной катушки, а потом подключить к прибору, и намотать по минимуму баланса 20-30 витков Сх.
Витки мотал по замерам, поэтому количество их не считал. Да это и не нужно, потому, что пр использовании провода разного диаметра, количество всегда будет отличаться. Провод на Тх ~0,5мм. На Rx ~0,25мм.


Отпилил от китайской удочки кусочек, намотал немного провода, и экономия 6000 рублей. И не надо никаких других пинпоинтеров, здесь и дискриминация и цифры ВДИ. У какого другого пинпоинтера есть цифры ВДИ. Легко делается не для всех, но для многих детекторов. Пинпоинтер представляет собой просто катушку к детектору, но не КОЛЬЦО, и ДД, и даже не МОНу, а вот такую особую катушку.
Теперь проблема, как его подключить к детектору, пропиливать среднюю штангу?

Сообщение отредактировано Fuma: Feb 19 2013, 09:25

[aboyar@]

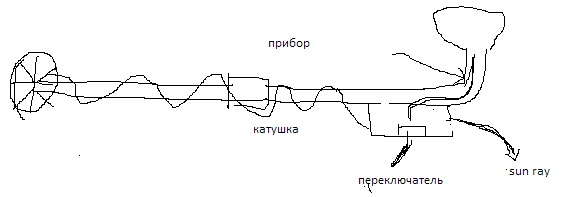

Да там отверстие в штанге от которого к прибору идёт кусок витого шнура.От катушки до коробки шнур не внутри а снаружи штанги намотан как на фишерах тёрках .чтобы можно ригулировать длину штанги.

[Fuma]

Фото чувствительность на 25.

[aboyar@]

разёмы я покупал в магазини с електроникой нужен вход ка на входе в прибор для катушки.
На санрай разёмы не нужны


И чуствительность нужно помоему уменьшать у катушки иначе точность обноружения предмета падает если конечно нельза точно оприделить в какую сторону копать

Сообщение отредактировано aboyar@: Feb 19 2013, 10:21

Вложенные эскизы изображений

[Sudness]

Пинпоинтер готов. На чувствительности Е-Трака 13, дальность на пятак получается 5 сантиметров. Хотелось бы узнать у кого какие дальности на этой же чувствительности с заводским SUN RAYем. На

Замер по воздуху 2-х сторонний сигнал:
на чувствительности 13 показывает
5 коп Е2 5.8 см
5 коп СССР 5.2 см
чешуйка МФ (0.65 г.) 2.7 см.

На ч.20 соответственно:
8.2 7.1 4.0

Сообщение отредактировано Sudness: Feb 19 2013, 12:59

[Fuma]

разёмы я покупал в магазини с електроникой нужен вход ка на входе в прибор для катушки.
На санрай разёмы не нужны
И чуствительность нужно помоему уменьшать у катушки иначе точность обноружения предмета падает если конечно нельза точно оприделить в какую сторону копать

Чтобы подключить нормальный купленный пинпоинтер, надо только сделать отверстие в штанге, как на фото? А разъем нужно покупать, когда делаешь самодельный?

Замер по воздуху 2-х сторонний сигнал:
на  чувствительности 13 показывает
5 коп Е2 5.8 см
5 коп СССР 5.2 см
чешуйка МФ (0.65 г.) 2.7 см.

На ч.20 соответственно:
8.2  7.1  4.0

Это чувствительность уже уменьшенная с добавочным сопротивлением ?

Сообщение отредактировано Fuma: Feb 20 2013, 10:34

[Sudness]

Чтобы подключить нормальный купленный пинпоинтер, надо только сделать отверстие в штанге, как на фото? А разъем нужно покупать, когда делаешь самодельный?
Это чувствительность уже уменьшенная с добавочным сопротивлением ?

Да это уже с сопротивлением.

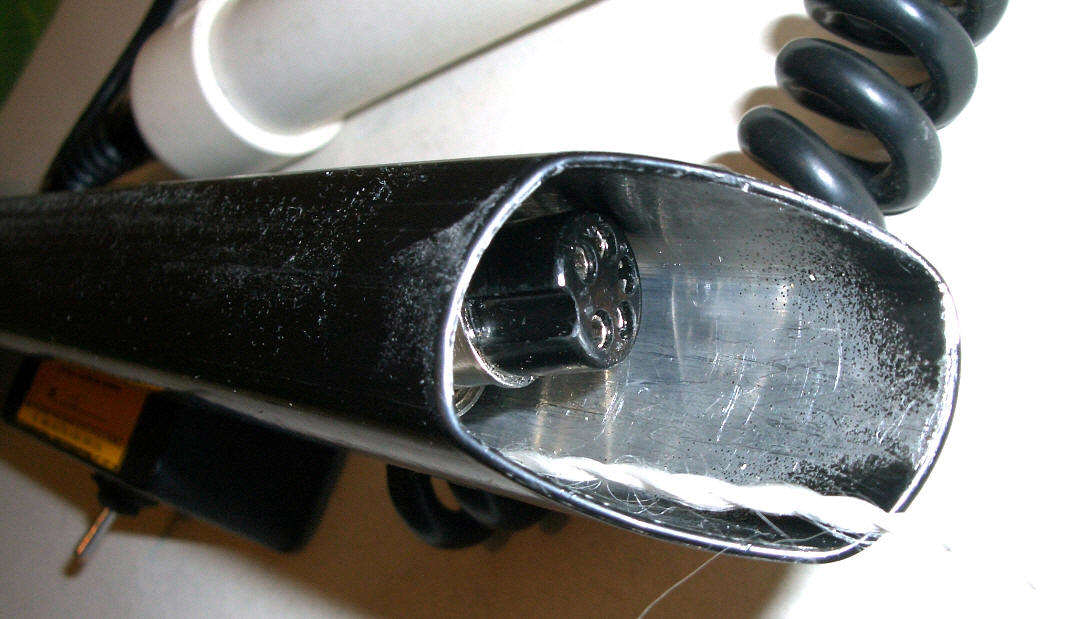

В отверстии штанги нужно делать отверстие и Вам соответственно необходимы 2 разъема аналогичных Explorer - папа и мама.
А так, при покупке уже идет готовый конструктив.

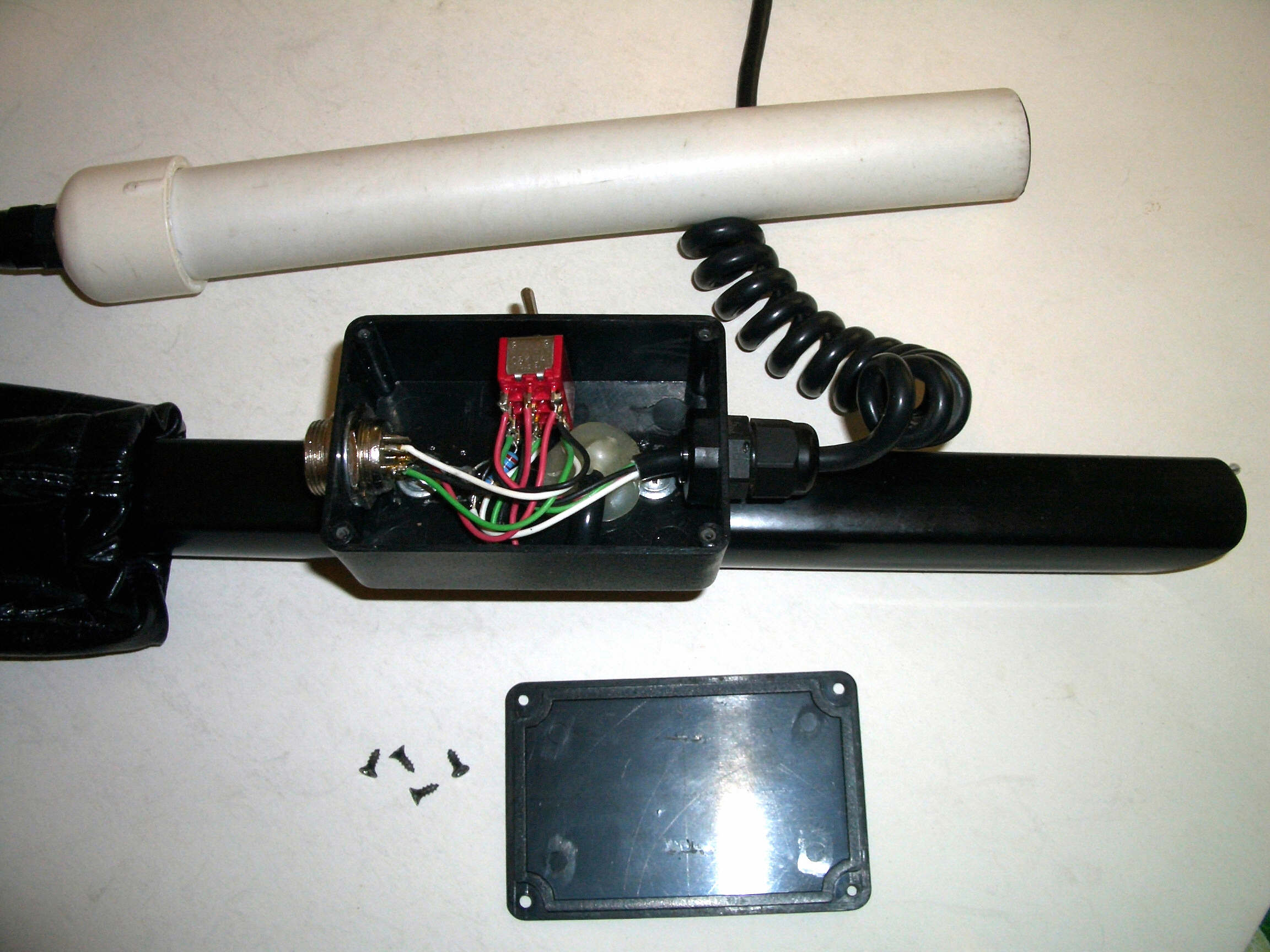

P.S. Корпус коммутации у меня, в отличии от aboyar@ - пластмассовый,
сопротивление вставил в него.

Сообщение отредактировано Sudness: Feb 20 2013, 13:15

Вложенные эскизы изображений

[Fuma]

Разъемы у меня есть. И приборный, и на кабель. Я сделаю так же как на заводском изделии. Только отверстие придется сделать.

[aboyar@]

Санрай собрали работает чуйка примерно 6-8 см на 25 чуйки на новую российскую 10 рублевку . Не нашол тумблер 12 контактный можно его маркировку на нашем санрае отсутсствует. Если не найду поставлю 2 6 контактных.

[Sudness]

Санрай собрали работает чуйка примерно 6-8 см на 25 чуйки на новую российскую 10 рублевку . Не нашол тумблер 12 контактный можно его маркировку на нашем санрае отсутсствует. Если не найду поставлю 2  6 контактных.

Тоже маркировка не понятна - все что написано, это С&K U41.
Но очень похоже на 7401SYZQE

[Fuma]

Санрай собрали работает чуйка примерно 6-8 см на 25 чуйки на новую российскую 10 рублевку . Не нашол тумблер 12 контактный можно его маркировку на нашем санрае отсутсствует. Если не найду поставлю 2   6 контактных.

Какие данные использовали для сборки, на каких трубках мотали, каким проводом? Измеряли индуктивность?
Совпадает ли ВДИ при обнаружении цели?

Диаграмма чувствительности выглядит так, как на рисунке. Нарисовал корпус пина немного на конус. Делаю из колена удочки, а оно такой формы.



Сообщение отредактировано Fuma: Feb 21 2013, 11:37

[wasill]

Здравствуйте. Вы не практиковались делать катушки на Eureka Gold???
