Excalibur 2 (Меч) – Проблемы и решения

[Fuma]

Купил меч в девственном состоянии. Из него можно сделать что угодно, о предыдущих надписях остается только догадываться. Если я напишу на нем МЕЧ №3, это же насколько вырастет глубина обнаружения? Пока начал со штанги, восстановил наконечники, заменил зажим. Думаю сделать подлокотник, как у Терки. С таким же удобным ремешком.
Не ясно, чем золотое кольцо из совка вытаскивать. В одной руке совок, в другой руке детектор.


Много полезных разговоров велось по поводу питания меча. Самым удобным для него питанием будет аккумулятор 12 вольт 1,3 ампера. Свинцовый, как на картинке. Цена в районе 250 рублей. Его не надо изолировать от воды, достаточно изолировать контакты и вывести два провода. ( И то если использовать меч в соленой воде.)Один красный провод, другой черный, чтобы не перепутать полярность. Заряжать можно чем угодно, без всяких алгоритмов, током 100мА. Недостаток=700 грамм веса. Ну хотя бы как резервный, с длинным проводом, чтобы вставить куда удобнее.

[V-L-A-D]

А разве у Меча питание 12В чистыми? Могу ошибаться но по-моему там не так все просто...

[aganaga]

свинцовый аккумулятор напряжение без нагрузки 14.7вольт.прибор не тонет ,висит в воде катушкой вниз,лиш бы наушники не слетели.

[Fuma]

Все Соверены и Екскалибуры рассчитаны на питание 12вольт. Считается что 12 вольт. Ихние стандартные блоки питания состоят из 10 аккумуляторов по 1,2 вольта. В заряженном состоянии, это будет 14,4-14,7 вольта.
То есть этот свинцовый аккумулятор самое то, для этих приборов. Один недостаток его вес.

То что в Соверенах есть кассеты для восьми батареек, так он и отрубается из расчета 10 батареек, а не 8. Если использовать восемь, то батарейки не разряжаются до конца.

[Fuma]

Пока из Китая едут LI-ION, 3 штуки, по примеру tepol спаял 10 штук никель-металл-гидридов, размером ААА. Чтобы заряжать последовательно 10 таких аккумуляторов, нужно зарядное устройство с малым током зарядки. Такое как применяет и сам производитель, маленький транс и 4 диода с электролитом. На корпусе написано 14.3 вольта и 60мА. Именно столько мозгов , и не чуть не больше, нужно для правильной зарядки последовательно-соединенных аккумуляторов. Долго, но и аккумуляторы будут служить долго.

Я использую для зарядки еще более простое устройство, где только 4 диода и одна лампочка(220 вольт 25 ватт.) С лампой такой мощности, ток зарядки в пределах 100 мА. Включаешь на ночь и получаешь ночник и зарядку, два в одном.
С таким током аккумуляторы не греются, а так как существует предел емкости, все потихоньку заряжаются до нужного верхнего напряжения.

[flagman]

Интересно, а можно схемку, чет я про лампочку не вкурил, то есть ее включение относительно диодного моста (последовательно чтоль?). Спасибо

[Fuma]

Схему размещал на MD пользователь под ником КОПУША:



Чтобы использовать такую схему, нужно изолировать все провода и разъемы, Чтобы не коснуться 220 вольт, которые есть на таком устройстве. Ведь здесь нет трансформаторной развязки.

[flagman]

А на 4..6 пальцев?

[V-L-A-D]

А что будет если лампочка перегорит, просто зарядка прекратится или...

[flagman]

А что будет если в последовательной цепи сгорит предохранитель? (наверное начнется армагедон ).

[GSL]

А на 4..6 пальцев?

Лампа работает как стабилизатор тока ( это одно из хорошозабытых свойств лампы накаливания)- в данном случае 110 ма.
Поэтому не важно сколько поставишь 4, 6 или 8 пальцев.


p.s. В этой " СХЕМЕ" желательно поставить предохранитель

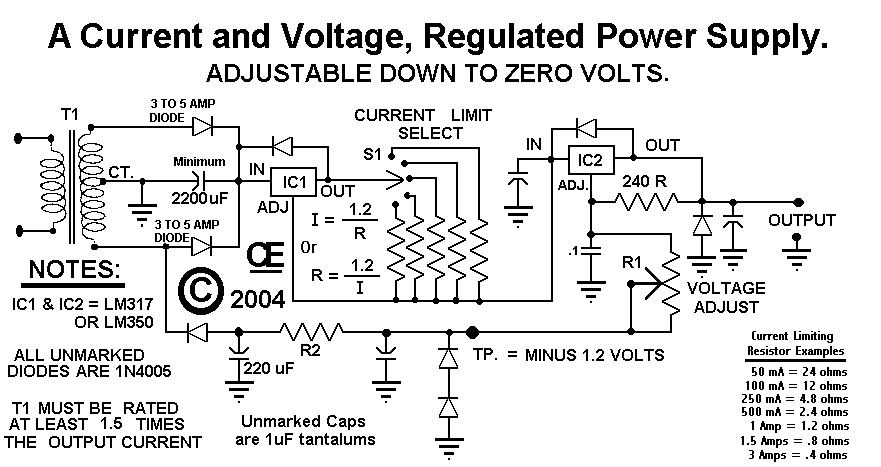

Фома неужели сложно сделать стабилизатор на двух LM317 с регулировкой напряжения и ограничения тока чтобы не было головной боли ?

Сообщение отредактировано GSL: Dec 30 2013, 12:59

Вложенные эскизы изображений

[Fuma]

Конечно схема со стабилизатором сложнее. Плюс еще трансформатор, который надо где-то еще искать. Я как-то делал Дельта Пульсе и плюсовал к ним такие зарядки. В Дельте свинцовый аккумулятор и зарядка эта работает с ним вообще без проблем, подключил и не надо следить, когда отключать...

[patrick]

Всем привет. Пытаюсь сделать аккумулятор на свой Excalibur...

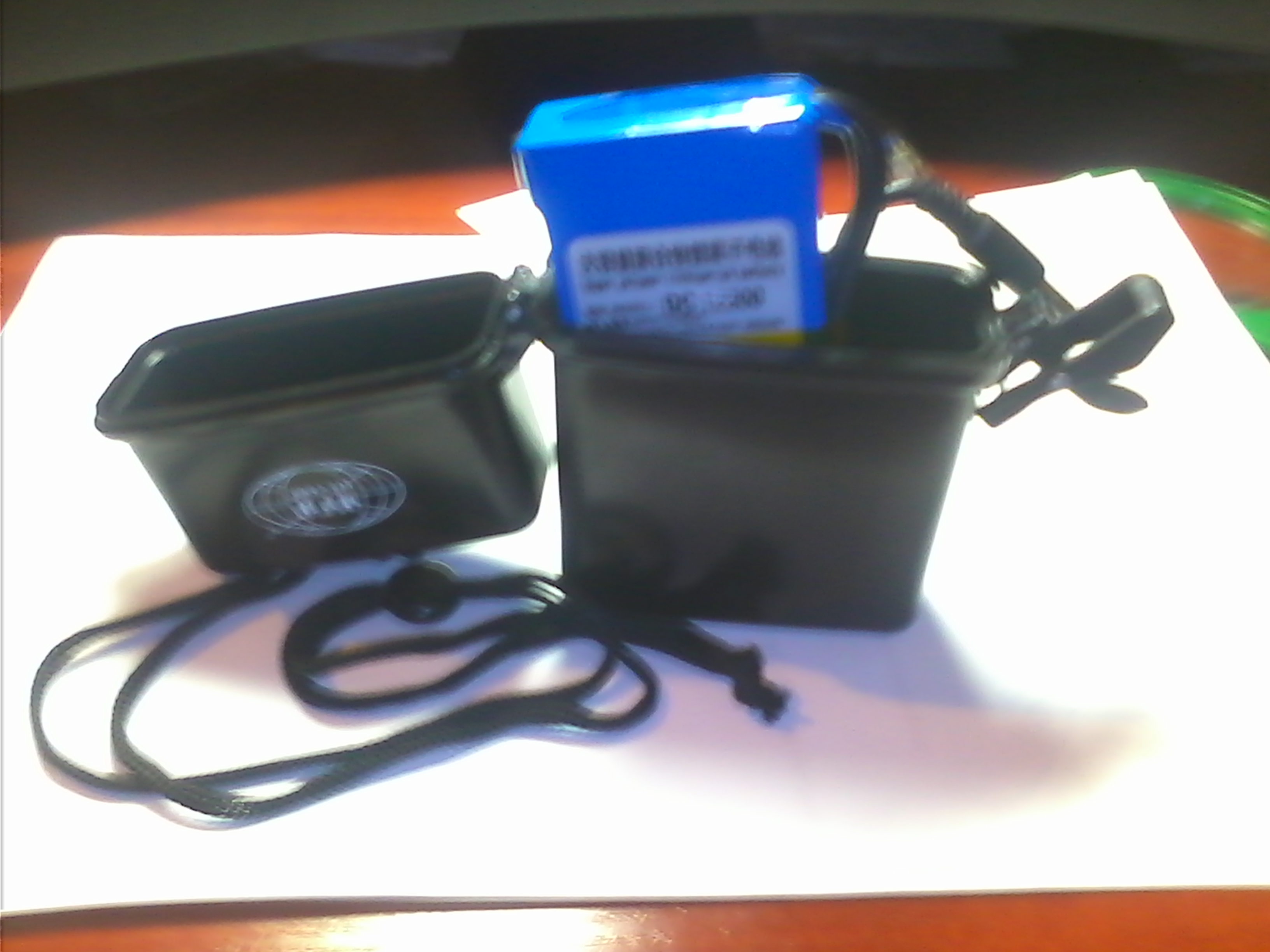

Купил водонепроницаемый бокс и влезающий в него аккум с зарядкой. Вот такой:

Вложенные эскизы изображений

[patrick]

Не понял как тут вставлять несколько изображений, поэтому пишу ещё чтобы вставить следующий рисунок.
********************************
Суть моего вопроса в следующем:
Подскажите кто и как делал шнур от аккумулятора к разъему мозгов прибора.

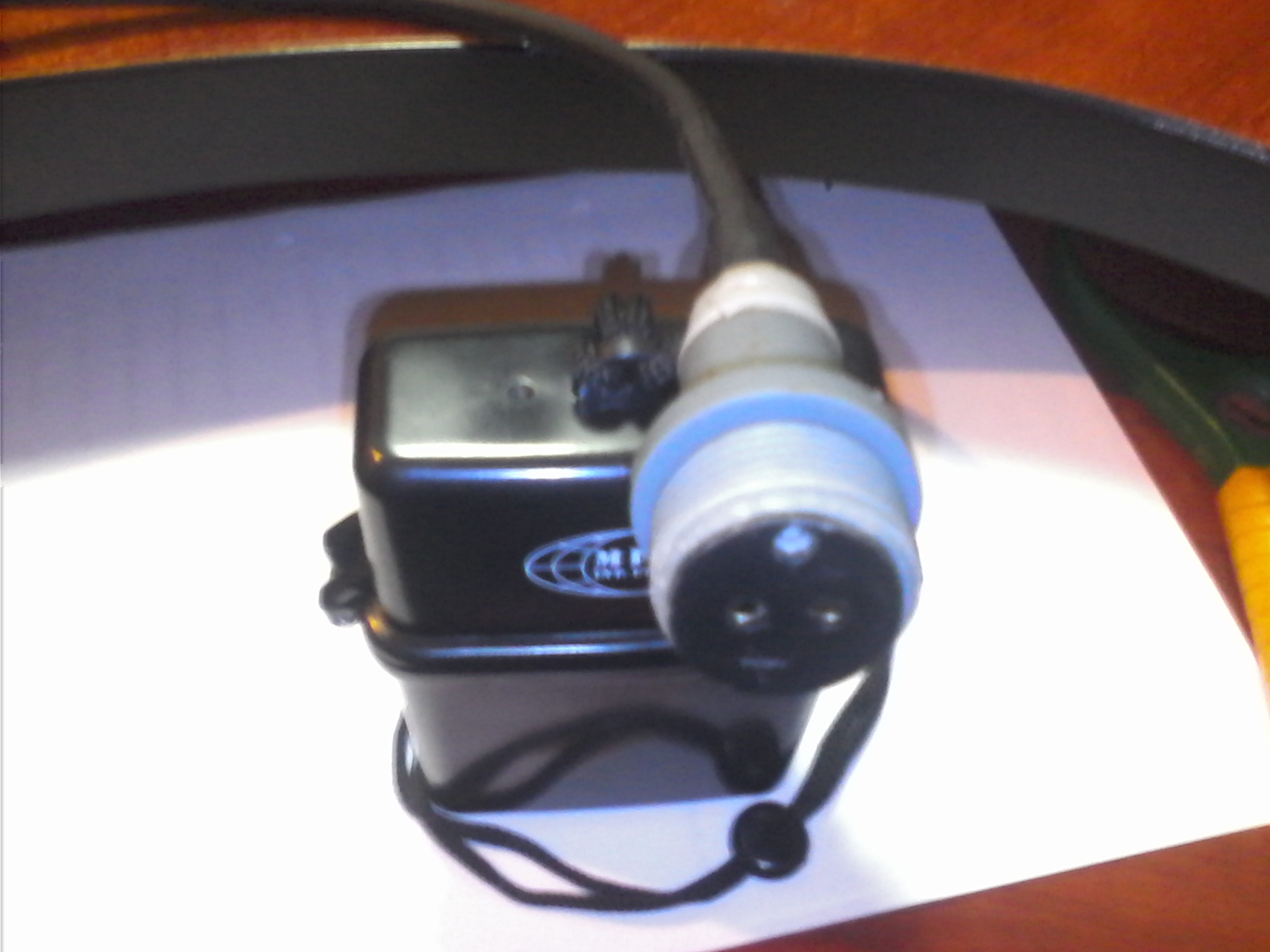

Он должен выглядеть примерно вот так

Вложенные эскизы изображений

[patrick]

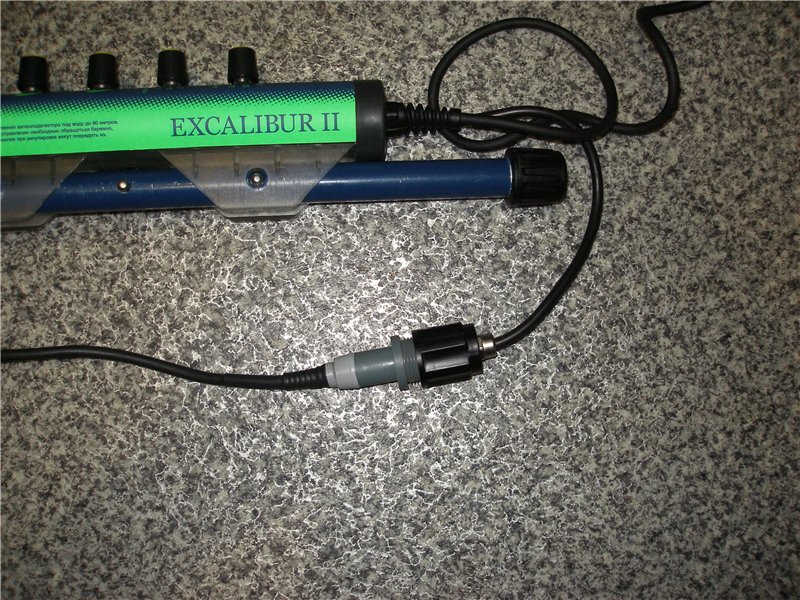

Вот ещё фото как это потом должно соединяться с прибором.

Вложенные эскизы изображений

[ham]

Всем привет. Пытаюсь сделать аккумулятор на свой Excalibur...
Купил водонепроницаемый бокс и влезающий в него аккум с зарядкой. Вот такой:

Водонепроницаемость этих боксов оставляет желать, имейте в виду.

[patrick]

Водонепроницаемость этих боксов оставляет желать, имейте в виду.

У меня было такое предчувствие...
Его в принципе закрыть можно, смазав смазкой, которая с некоторыми приборами идёт для герметизации, и больше не открывать... Заряжать через разъем.

[ham]

Вот вам еще пара тем, на случай если не видели
http://www.reviewdetector.ru/index.php?showtopic=6121
http://www.reviewdetector.ru/index.php?showtopic=150195

[Fuma]

Тот, что выше, в екскалибуровской коробке, блок запасной. Основной подводный блок питания будет из 3 штук 26650. Конечно такой контейнер в заводских условиях сделать раз дунуть или штампануть. Но пришлось ... на кухне, на табуретке..... много человеко-часов потрачено. Но зима способствует, двери снегом завалило. Заодно и штангу сменил на сухопутно - подводную, чтобы рука не болела.



Еще пару катушек приделаю, к сухопутно - подводному Excaliburу, жалко, что разъемы продаются одного цвета, можно нечаянно не туда подключить. Засияет Excalibur, когда покрашу(весной), сейчас это типа макета.

[Fuma]

Разъемы во всех местах, где кабель входит и выходит , это разъемы SP13

На блоке питания Excalibura тоже эти разъемы, и на блоке из трех LIion(26650) эти разъемы. Обратите внимание на герметичный блок питания из 3-x Li-ion. По весу он такой же как родной минелабовский, но по емкости в 5 раз больше, по цене в 5 раз меньше. По удобству в 10 раз удобнее. Открутил прочную крышку сзади и аккумуляторы уже в руках. Вставил новые, зарядил старые и наслаждайся хобби.
Такой блок имеет очень удобное крепление(придумка минелаба) и его можно применить на любом самодельном и заводском детекторе. Его достоинства огромная емкость, малый вес по сравнению со свинцовыми аккумуляторами. Из-за конструкции крепления блока им можно балансировать штангу, сделав пару дополнительных отверстий в штанге Ведь главный критерий удобства штанги, это правильный баланс веса.
