Ремонт катушки X-terra. Теория и практика., Практика и теория.

[Влад Комрад]

Желательно больше информации о симптомах неправильной работы. По такому косяку(пин не в центре),  перепутаны концы обмотки ТХ. Но кроме пина не в центре, должны быть и двойной сигнал на монету, И ВДИ косое. И разбаланс датчика. Если очень косое ВДИ, то могут быть и другие,  уже вновь приделанные неисправности

На фото последняя финишная заливка датчика НЕЛ ШТОРМ. С новой приемной обмоткой.

На фото мой Шторм.Сергей Иванович-катушку получил,работает идеально.Особенно порадовал новый кабель в силиконовой оболочке(по сравнению со штатным очень мягкий).Низкий земной поклон Вам-выручили.+1 в репутацию с меня.

[Fuma]

Часто в ремонт попадаются минелабовские катушки ДД и Кольцо с родным кабелем. Старые, престарые катушки, которыми перепахали километры чернозема и песка. От того что они валялись под солнцем кабель хоть и устойчивый к ультрафиолету(так написано) все же загрубел и даже бывает, что внешняя оболочка полопалась. А внутри все проводки и все жилки 7 штук целые.....
И попадаются заслуженно хорошие катушки НЕЛ, которые не зря все полюбили за их хорошую работу и удачный размер. Попадаются почти не тертые, наклейка внизу в идеале. А покачаешь кабель, катушка не работает.
И выходит, что если взять оригинальный(минелабовский) нужный кабель, допустим фирмы BELDEN и приспособить к катушке НЕЛ. Заодно выбросить непонятную резинку в которую входит кабель, поставив нормальный гермоввод. Гермоввод который и герметизирует датчик и держит кабель, получим идеальную катушку. На фото представлена идеальная катушка. Следующее поколение Торнадо не такое прочное, как то, что на фото.

[Fuma]

По моим впечатлениям, новое поколение НЕЛ ТОРНАДО, получило не только
более хлипкий корпус, но и сама платка стала более ненадежной. Форма не изменилась, но медные дорожки с текстолита легче отрываются. Оно конечно понятно, для ремонта не предназначено. И вот неисправность.....пропала металлизация отверстия. ОУ остался без земли...А ОУ с обратной стороны платы. И плату пришлось полностью вытаскивать, смотреть обратную сторону, которую до этого было не видно, вставлять тоненькую проволочку...

[tourist174]

По моим впечатлениям, новое поколение НЕЛ ТОРНАДО, получило не только

Fuma, а можно плату с двух сторон подробнее?

Сообщение отредактировано tourist174: May 29 2016, 23:14

[Fuma]

Уже залил эпоксидкой. Принципиальные схемы плат, разных(4) производителей одинаковы). Есть разница в некоторых номиналах, зависит от модели.

[tourist174]

Т.е. получается просто так платку от монокатушки в НЕЛ не поставить

Сообщение отредактировано tourist174: May 30 2016, 17:59

[Fuma]

Можно поставить. Платку надо брать той же частоты, и подобрать конденсаторы для ТХ.

[tourist174]

Я поставил, кондеры ТХ взял с платы нел. Катушка уходит в перегруз. Правда сведение еще не проверял. Родную плату раскурочили до меня, все лапы на мк выдраны, экспериментируем дальше

[Victor Z]

Спасибо Сергею за ремонт катушки.
Хороший мастер,руки золотые.
С уважением.

[сивушков]

катушку получил ,огромное спасибо мастеру ,ЗОЛОТЫЕ РУКИ ! с ув дима

[Fuma]

Бывает, что приедут в одной посылке две катушки и все одинаково неисправны.
И ремонту не подлежат:


Сначала я добрался непосредственно до концов приемной обмотки, а уже потом начал выискивать трещины. И они нашлись.

Катушки, которые есть на предыдущих фото на продажу, продаются. Продаются по тем же ценам, почти в том же составе.

Сообщение отредактировано Fuma: Jun 22 2016, 14:35

[karambolka]

Катушки, которые есть на предыдущих фото на продажу, продаются. Продаются по тем же ценам, почти в том же составе.

С интересом слежу за вашей темой. Познавательно!
Благодарен МАСТЕРУ за подробные пояснения!
Укажите, пожалуйста, № постов продаваемых катушек.
Или снова "фото" в студию!
СПАСИБО!

[Fuma]

Катушки, которые продаются, они в другой теме:
http://www.reviewdetector.ru/index.php?sho...c=974292&st=280
Катушки, которые в продаже, не подвергались подобному сложному ремонту. У них максимум, что было, это замена кабеля.
В этой теме, катушки, с наиболее сложными дефектами, которые приходилось ремонтировать.

[Fuma]

Minelab X-Terra, прибор IB (индуктивный баланс). Датчик сбалансирован на заводе таким образом, чтобы на выходе приемной обмотки, сигнал был минимальным. Когда в поле датчика попадает какая- нибудь цель, баланс датчика меняется, прибор реагирует на изменение сигнала с приемной обмотки. Цель меняет баланс индуктивностей. В ДД катушке две индуктивности. Индуктивность передающей обмотки и приемной. Их взаимным расположением, разными от них отводами(петля) и добиваются баланса датчика. Следовательно баланс индуктивностей будет изменяться при деформации датчика. Если стукнуть по современному датчику, детектор отреагирует на этот стук, каким нибудь сигналом. Потому что произошло изменение геометрии обмотки, их смещение относительно друг друга, совсем минимальное, но чувствительный прибор среагировал. И чем выше чувствительность, тем легче надо постукивать.
Современные датчики подвержены этому явлению, потому что их стараются сделать легкими, большими...... и это нам нравится...
Если взять датчики которые были в ходу лет двадцать назад, то они были в два раза тяжелее. Из-за эпоксидки которую лили не жалели например в катушки коилтек, и минелаб. Взять хотя бы современную 10 дюймов на Ескалибур и старую такую же, то новая и тоньше и легче. Старые конструкции есть сейчас, и с успехом применяются. Штатные катушки на Х-Терру не изменили своей конструкции. Блок с обмотками лежит внутри внешнего корпуса на амортизаторах из уплотнителя для окон, и практически не реагирует на удары катушки о траву. Но вот катушки например НЕЛ реагируют.

Провел такой эксперимент: на чувствительности 25, во всех металлах (по просьбе одного форумчанина), постукивал рукой по катушке.
На фото катушки которые участвовали в испытаниях. Штатные ДД тоже испытывал они молчат. Катушка НЕЛ шарпшутер(18,75 кГц) давала сигнал -8. Ага сломана? Не думаю, потому что: Катушка НЕЛ торнадо(7.5кГц), при таком же постукивании тоже давала сигнал -8. Кроме того катушка МИНЕЛАБ(эллипс 18,75), с обмотками залитыми эпоксидкой, обмотаными стеклотканью ( то есть по сути имеют такую же конструкции как и НЕЛ шарпшутер), тоже при таком же постукивании давала сигнал -8. Эту катушку использую постоянно для поиска в воде, без каких либо проблем. Если бы она была в заводской упаковке, на пенопласте и на амортизаторе из того же оконного уплотнителя, прибор бы молчал. 6 дюймовая снайперка 18,75 кГц не реагировала на стуки, амортизаторов в ней нет, но там обмотки целиком в эпокисдке.

Вывод такой. С легкими современными катушками ходить удобно и приятно, но надо быть готовым к некоторым ложным сигналам. Можно полностью залить эпоксидкой, прямо в корпусе, прибавив килограмм к весу катушки......и тогда можно будет стукать по траве, если так хочется по ней стукать.


Катушка КОЛЬЦО 9 дюймов, тоже дает сигнал минус 8, только надо постукивать не сбоку, а взять в руки как руль автомобиля и слегка надавить на среднее колечко. Это связано с конструкцией датчика..

Сообщение отредактировано Fuma: Jun 29 2016, 18:36

[Victor Z]

Спасибо Сергей.
А если применить монтажную пену,эффект будет как от эпоксидки???

[Fuma]

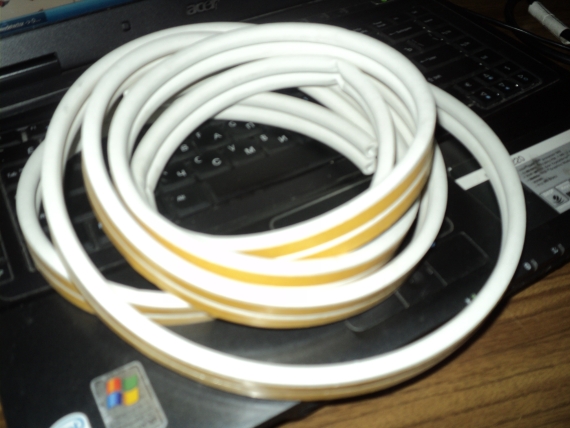

Чтобы знать наверняка, надо попробовать и сравнить. Оконные уплотнители со временем сминаются и корпус обмотками начинает внутри болтаться, что тоже не хорошо. Если бы у меня была катушка, и я ее собирался использовать, то подобрал бы уплотнитель более прочный. Ни чем бы не заливал.

Сообщение отредактировано Fuma: Jul 1 2016, 08:07

Вложенные эскизы изображений

[tourist174]

Чтобы знать наверняка, надо  попробовать и сравнить. Оконные уплотнители со временем сминаются и корпус обмотками начинает внутри болтаться, что тоже не хорошо. Если бы у меня была катушка, и я ее собирался использовать, то подобрал бы уплотнитель более прочный. Ни чем бы не заливал.

Сильно прочный тоже не хорошо, катушка начинает "фантомить" при ударах.

[mopss]

Добрый вечер! Подскажите пожалуйста по катушке. Штатная ДД 705. Начала блямкать, погрешил на кабель, потрогаешь у катухи какое то время нормально, потом по новой, снова шуруди, а она перестаёт видеть цели, снова кабель
шевели. Короче, пока добирался до платы, умудрился оборвать обмоточный
проводок. подтянул сына, он мал мала соображает, чуток укоротили кабель,
всё равно блямкает, Вопрос к Вам Fuma, если не трудно ? можно нарисовать
где к плате крепятся провода обмоток. Сын сказал что после нашего ремонта
стала неправильно работать, показывает -6. на чём показывает? ни чё не понял.
на что ещё обратить внимание? Буду Очень благодарен.
С уважением.

[Fuma]

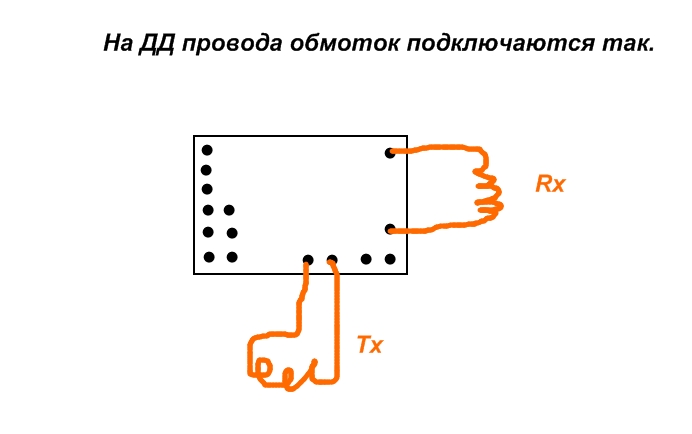

На ДД подключаются так.

Вложенные эскизы изображений

[mopss]

Спасибо! Покажу сынуле.
