Ремонт катушки X-terra. Теория и практика., Практика и теория.

[WaS]

Попался вот такой экземпляр.. - не от терки, но minelab(ctx3030)
Замазано чем-то силиконовым плюс обрывки целлофана, плата страдала от воды ..не понимаю как люди беруться за ремонт с таким подходом

[Fuma]

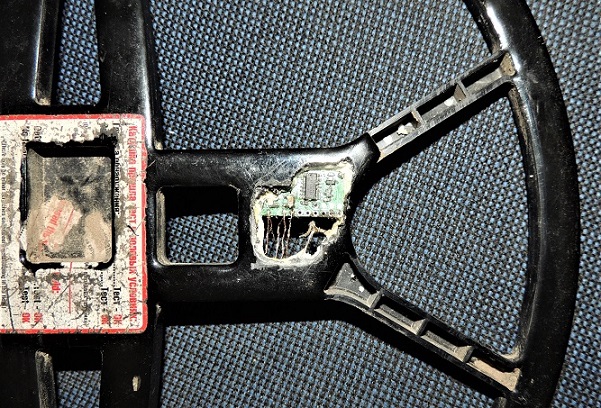

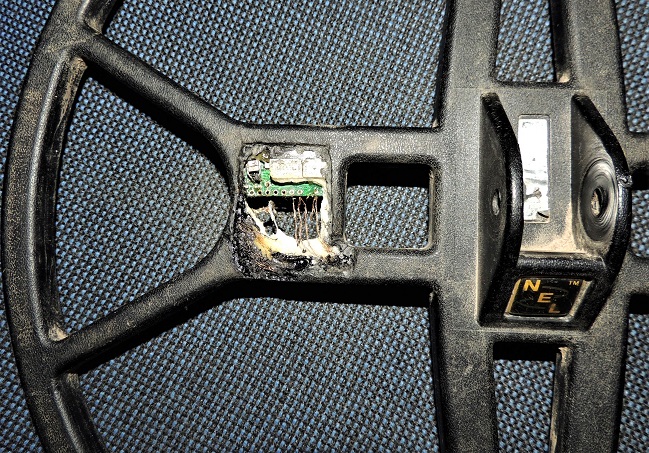

Такие катушки люблю. Уже много чего расковырено, и сразу видно косяки. Попалась от Терки трехчастотка. С двух сторон расковырена, проводки на Тх пооборваны. А конденсатор коротнувший по питанию, стоит со стороны гермоввода. Возможно вся проблема в нем одном и есть. Надеюсь. Припаять его можно с любой стороны, а вот убрать только со стороны гермоввода. Очень помог предыдущий мастер. Очень помог.

Вложенные эскизы изображений

[Novopolock]

Зачётные фото, пойдут в мою коллекцию чудоремонтов.

[Fuma]

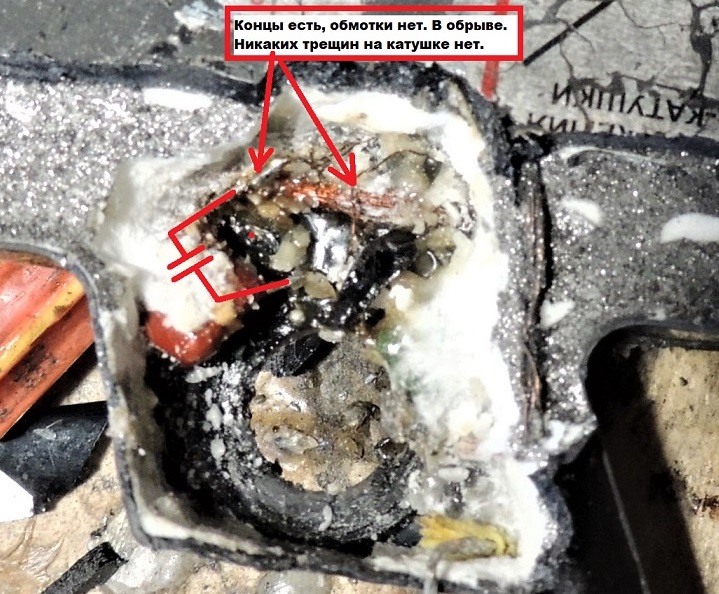

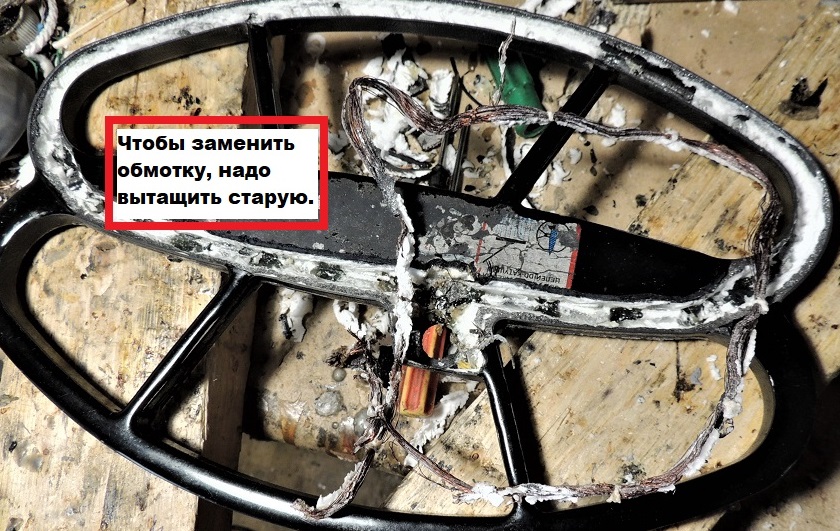

Попалась катушка, так же после ремонта. незаконченного. Так как люблю. На катушке трещин нет, просмотрел. Конденсатор не определяется, добрался до концов обмотки. А обмотки нет. Далее при вытаскивании обмотки, так же обрывов глобальных не увидел. Скорее всего она оборвалась одним витком. Но уже без разницы, одним витком или двумя, или вся оборвалась. Надо вытащить старую и вставить новую. Что и делаю. На НЕЛ вытащить приемную не очень сложно. Она лежит над передающей. На Detech Ultimate легче вытащить передающую.

Вложенные эскизы изображений

[Камертон]

Что-то слишком трудоемко, по-моему. Проще на помойку, если конечно не на халяву досталась. Я после всяких ломастеров к цене еще 1000 добавляю за ремонт, либо вообще отказываю.

[Камертон]

Нэлы хохляццкие - терпеть не могу ремонтировать: напихают всего под завязку, особенно моногочастотки. Не вскроешь их аккуратно никак. Чуть одно неверное движение - и обмотка порвана. А в последнее время они еще и из алюминия обмотки делать взяли моду . Алюминиевые обрывы собирать гораздо труднее, блин

[Fuma]

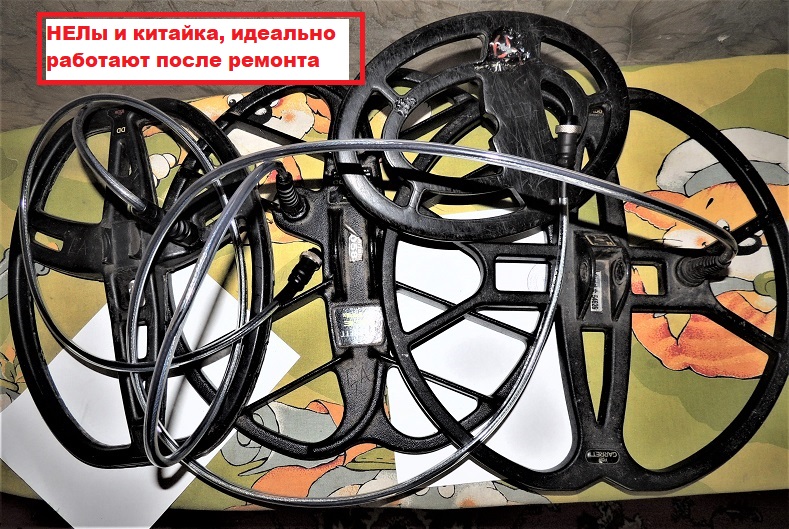

Люблю НЕЛы. Фирма дала Теркам новую жизнь. И катушки у них продуманные по электронике, а не копирование оригиналов. Если бы к НЕЛ, кабель такой, как делает другой украинец МАРС. Катушка была более надежная. Электроника хорошая, механически есть косяки. Но мне присылают только плохие катушки, потому мнение о наджености у меня такое. Детеч, это полное копирование оригиналов , но конечно в разных корпусах. Параметры стараются в точности повторить. Самая корявая катушка, это штатка на Терку. Видно Минелаб наделал корпусов на 100 лет вперед, и так и делает, и так и делает. Из-за ушей с краю, катушка утяжеляет прибор, клюет носом. Не герметичная, в воду нельзя, насосет. Потому что пустая внутри. Спасибо появились НЕЛ и МАРС. А вот попалась катушка нашей фирмы Маджик. Катушка на Гарретт. Полная электрическая копия катушек НЕЛ. Заменить кабель надо было. Заменил. При чем ставил и тот и другой. Как раз в это время сделал три катушки на АСьку, две НЕЛ, одна китайскую, без проблем с любым кабелем, на любой чувствительности. А катушка МАджик глюкает от стука по ней. Владелец катушки сказал, что работать невозможно. По моим представлениям, сразу такую версию представил, обмотки без лака и в каком то месте ходит непролитый виток. Или экран в месте подключения отрывается при стуке. Содрал экран снизу(на фото), свой сделал подключил, неисправность осталась. Разобрать катушку и найти, что там дает глюк не получится. Но смотрю на АВИТО много этих Маджиков спихивают за недорого.

Вложенные эскизы изображений

[Камертон]

Да, Мэджику есть еще над чем работать. Не достаточно отлажена технология на фирме, видать. Но, если не прогорят в скором времени, то может быть увидим от них еще достойные катушки. Нэлы поначалу тоже не особо радовали надежностью

Сообщение отредактировано Камертон: Dec 14 2021, 08:50

[Камертон]

Лежит сейчас у меня одна катушка Мэджик для Экспа, на 13" вроде бы. Прислали в комплекте с прибором, провод убитый. На зиму пока оставил, буду для себя делать. Конструктив понравился, легкая и в форме бабочки. Размер тоже удачный - самый универсальный. Посмотрим, что по стабильности и глубине покажет после ремонта.

[WaS]

У меня тоже лежит мэджик, для тёрки - от лёгкого нажима на катушку блок даёт перегруз ..или наоборот, блок в перегрузе, уходит при нажатии на катушку(зависит от температуры)

[Fuma]

В зависимости от конструкции, если получится, надо добраться до обмотки и сделать петлю. А вот что этот баланс ходит от нажатия на катушку, это уже виновата плохая конструкция. Заливают Маджик катушки не эпоксидкой, как все производители. Что-то похожее на монтажную пену. Предположу, что пена не может при застывании пролезть во все щели, и остаются части обмоток, котрые свободно болтаются. Что достаточно для ухода баланса. Без эпокисдки катушку не сделаешь, разве только для импульсника.

[Камертон]

В зависимости от конструкции, если получится, надо добраться до обмотки и сделать петлю. А вот что этот баланс ходит от нажатия на катушку, это уже виновата плохая конструкция. Заливают Маджик катушки не эпоксидкой, как все производители. Что-то похожее на монтажную пену. Предположу, что пена не может при застывании пролезть во все щели, и остаются части обмоток, котрые свободно болтаются. Что достаточно для ухода баланса. Без эпокисдки катушку не сделаешь, разве только для импульсника.

Разбирал однажды катушку на Эксплорер, формой "жопа", размер 15". Замена лопнувшего провода. Один раз только такой конструктив видел. На катушке никаких опознавательных знаков не было, поэтому не понятно, что за производитель. Но сделано было зачетно. Внутри как бы слоеный пирог из вот этой белой пены и слоев эпоксидки. Всего 5 или 6 таких тонких слоев. Видимо, такая композитная заливка обеспечивает легкость и достаточную прочность. Была удивительно легкой для своего большого размера.

[Victor Z]

Спасибо Вам,что делитесь своими впечатлениями о качестве катушек(разных фирм).Это очень важно.С уважением к Вам,кто занимается ремонтом и помогает дельными советами.

Прошу не посчитать за флуд.

[Fuma]

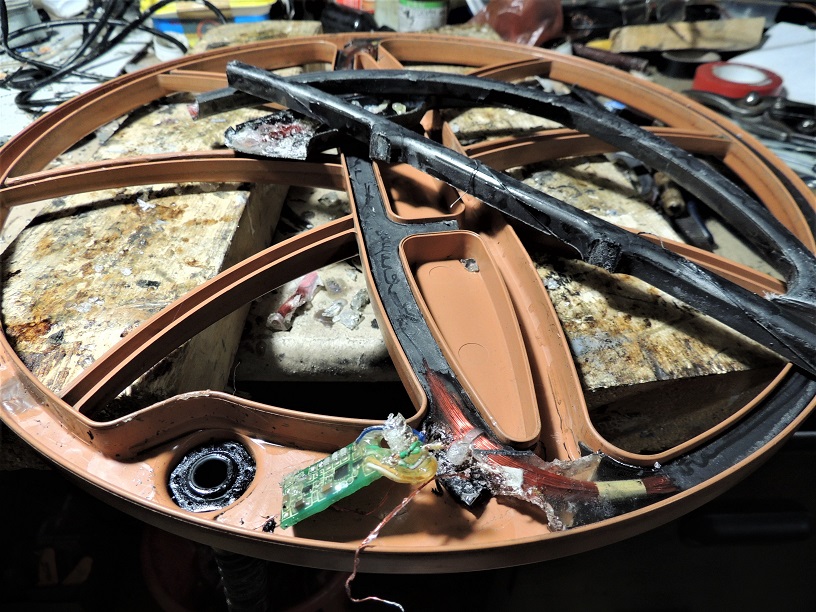

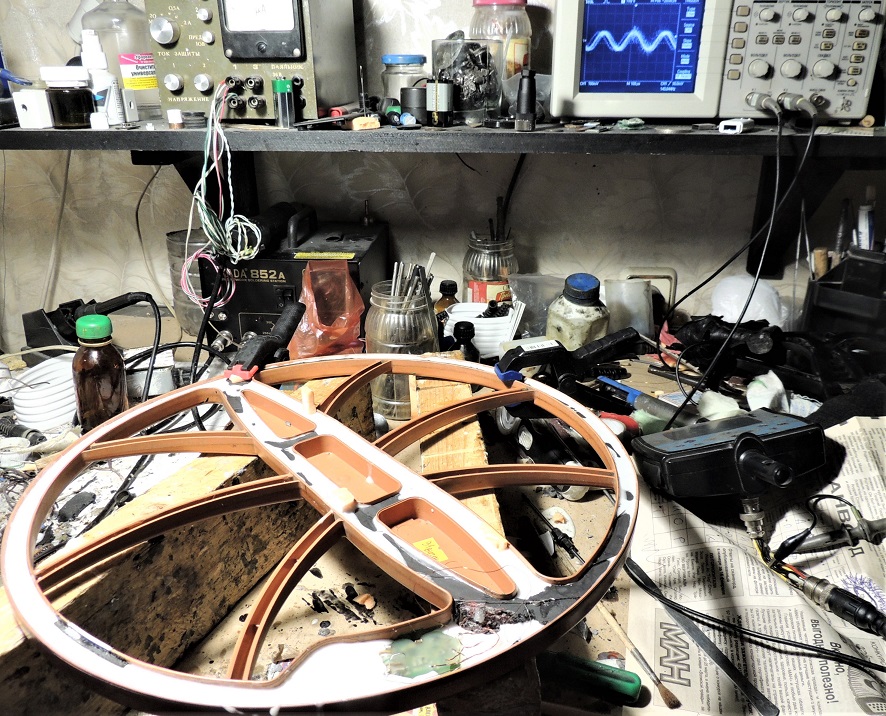

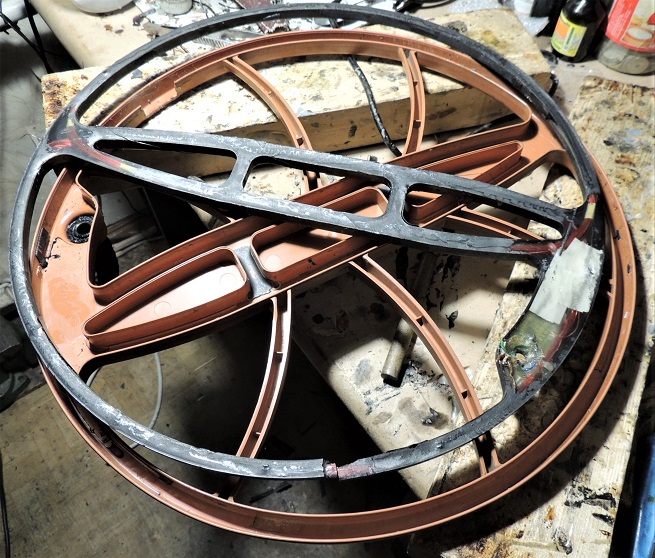

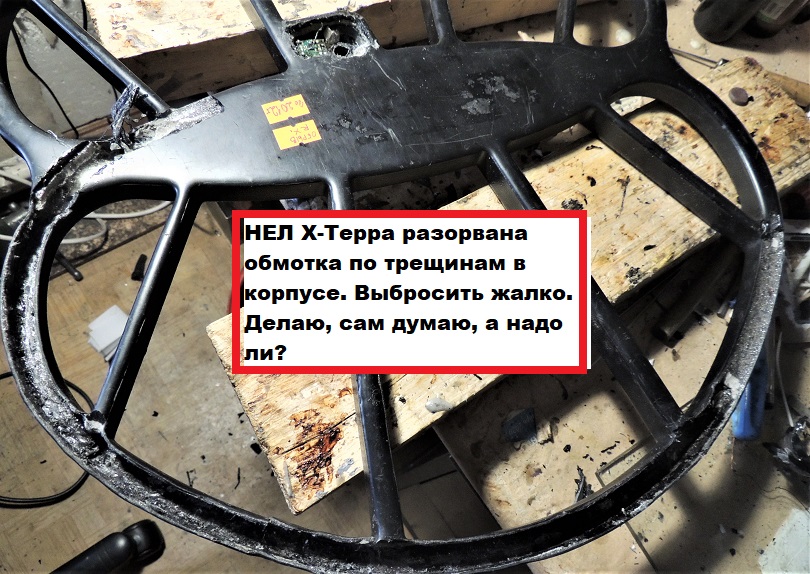

Пока еще разбираю НЕЛ БИГ. Катушка БИГ из первых выпусков, где стоял номрмальный гермоввод, а не дырявые резинки. Эпоксидка с каким-то наполнителем идет тяжело. Корпус формованный пластик тонкий. Но конец точно когда-нибудь будет. А НЕЛ ТОРНАДО для Аськи, где и корпус уже литой, и сделана попроще разбирается замечательно. Машина переехала, обмотка порвалась, а корпус целый.

Вложенные эскизы изображений

[Fuma]

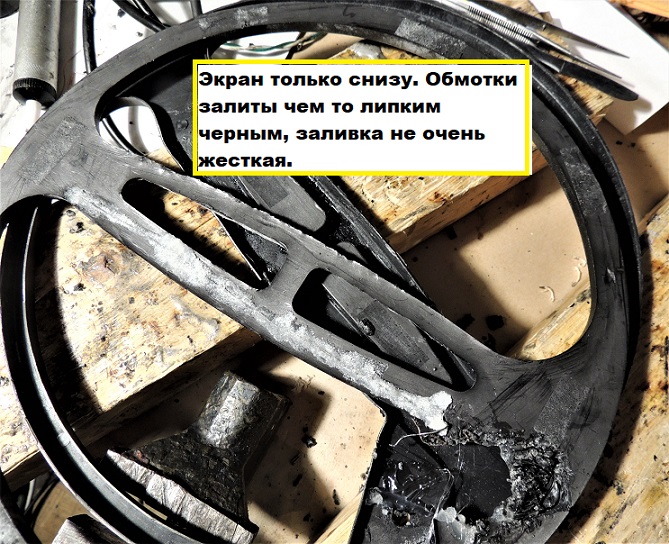

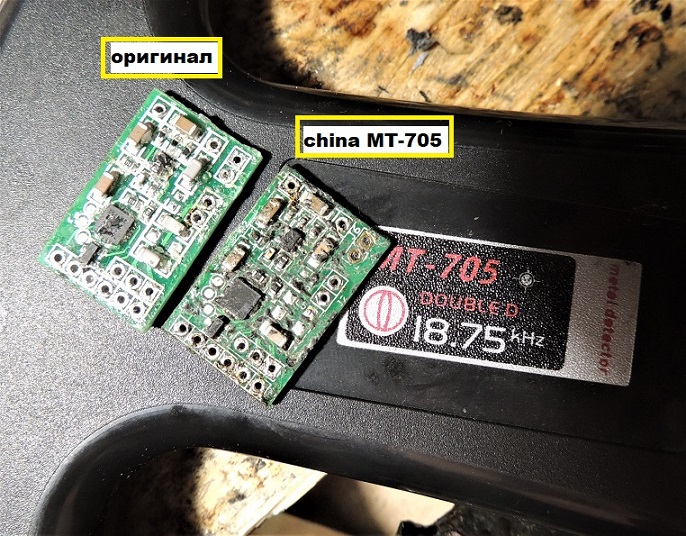

Сейчас много появилось китайских детекторов, котрые являются аналогами Гарретта, Текнетикса, и Х-Терра. И я бы сказал, что пользуются спросом. Мне же попадались катушки от Гарретта китайские. На дной из них менял кабель, и после этого катушка работает нормально. Я ее проверял и владелец катушки тоже претензий не высказал. Корпус аналогичный заводскому, литой с защитой, которая четко садится на катушку. И дешево и нормально. Недавно купил уже на авито катушку для Х-Терра. Уже когда оплатил, продавец сказал, что катушка китайская. И что он уже ее разбирал. Ну купил, так купил, присылай. катушка была разобрана снаружи. Но и внутри обмотки выбиты из оправки. После всех тих операций катушка все равно глючила, по словам продавца. В таком видя я ее не стал проверять. Вытащил плату. Плата является полной копией платы катушки Минелаба. Плата на 18.75 кГц. Все остальное сделано по быстрому. Для катушек на высокую частоту надо меньше медного прровода, наверно потому китайы и делают катушки только на 18.75 кГц. Экран напылен только снизу на обмотки, сопротивление его от 10 кОМ до 100 кОм. У Минелаба порядка 100 ом. Черная заливка эластичная, то есть ее можно изгибать. Думаю что плата будет в порядке, а та часть с обмотками мне не понравилась. Не советую.

Вложенные эскизы изображений

[Fuma]

Получил разбитую катушку по бартеру. Такую катушку котрую китайцы не будут делать. Слишком много в ней проволоки медной. Катушка Койлтек на 3 килгерца. Конструкция подобна конструкицям катушкам Миненлаб на Соверен первых выпусков. Штампованый корпус, внутри еще один корпус, в котром и есть обмотки. Разбитая обмотка оказалась снизу. Потому за первый прсест вытащилвесь корпус с обмотками из внешнего корпуса. За второй отпилил разбитую приемную обмотку в котрой примерно 100 витков. На 18кГц примерно 35 виков, на 7.5 килогерц примерно55 витков. Передающая обмотка исправна.

Вложенные эскизы изображений

[Fuma]

Предфинишная заливка. Конечная заливка будет белая?

Вложенные эскизы изображений

[Сильверхенд]

Всем доброго дня, есть катушка от терры, точнее от МТ 705 на 18 кГц, при шевелении кабеля у ввода на чувств. 25 и выше слышны фантомы, сработки. может поэтому не удается выставить чувств. впринципе выше 25? Можно ли прозвонить кабель через штекер? Да, посмотрел гибкий ввод затянут по самое нехочу и кабель сильно сжат

[Fuma]

Прозввонить кабель через штекер в этом случае нельзя. Возможен обрыв проводков в какой нибудь жилке. Проводков 7, жилок 8. Или обрыв одной жилки на ТХ, там на каждую сторону по две жилки. В этом случае будт работать, но будет глюкать. Примерно как у вас. Если уж точно подозрение на кабель, то кабель можно заменить.

[Сильверхенд]

Я имею ввиду посмотреть сопротивление, можно подключиться и покачать кабель и заметить плохой контакт. Через штекер нельзя получается? Только каждый провод замерять?
