Ремонт катушки X-terra. Теория и практика., Практика и теория.

[WaS]

WaS
Когда я спрашивал у Вас,  то получил молчание. В данном  случае, я обращался  к Сергею.

..сообщений много, бывает пропускаю

[Fuma]

Обязательно ли восстанавливать герметик в разъеме катушки?

В разъеме можно и без герметика. Я его наношу для того, чтобы при попадании влаги не было коррозии. Герметик фиксирует проводки, не допускает касания между собой, если вдруг после сильного рывка оболочка провернется(чисто теоритически) в фиксаторе разъема.

Сообщение отредактировано Fuma: Feb 24 2020, 23:02

[superbot]

Fuma,Was-спасибо.

[галичанин_]

Уважаемые форумчане обращаюсь в очередной раз за помощью. Никак не могу разобраться с катушкой нел торнадо 3-ех частотка. Может кто сталкивался, на частоте 7,5 и 18,5 кГц работает стабильно, а на частоте 3 кГц начинаються сбои, прыгает число вди и идёт фон. Дело в кабеле или причина другая?

[Novopolock]

100% не в кабеле.

[Fuma]

Правильно. Кабель на этой катушке не отличается от кабеля на простых катушках для Х-Терра.
Нет там отдельных проводков для разных частот. Если на какой то частоте работает катушка отлично, то кабель исправный.

[галичанин_]

Правильно. Кабель на этой катушке не отличается от кабеля на простых катушках для Х-Терра.
Нет там отдельных проводков для разных частот. Если на какой то частоте работает катушка отлично, то кабель исправный.

Спасибо! Возможно починить катушку или остаеться ходить на 2-ух частотах?

[Fuma]

Чтобы сделать вывод о возможности ремонта нужна диагностика катушки. Узнать где плата находится в катушке. Проверить амплитуду сигнала на всех частотах, и баланс датчика на всех частотах. Тогда можно что-то предположить. Если катушка не нужна, можно экспериментировать. Если нужна, пользуйтесь. Была катушка подобная, первых выпусков. Плата оказалась в районе ушей под обмотками. Не стал ломать катушку

Сообщение отредактировано Fuma: Mar 4 2020, 07:51

[галичанин_]

Чтобы сделать вывод о возможности ремонта нужна диагностика катушки. Узнать где плата находится в катушке. Проверить амплитуду сигнала  на всех частотах, и баланс датчика на всех частотах. Тогда можно что-то предположить.  Если катушка не нужна, можно экспериментировать. Если нужна, пользуйтесь. Была катушка подобная, первых выпусков. Плата оказалась в районе ушей под обмотками. Не стал ломать катушку

Спасибо! Катушка 2017 года, вроде 5 генерации. Буду пока так ходить. Разочаровался в катушках Нел, уже 2- ая катушка с проблемой, хотя эксплуатирую достаточно бережно.

[Yura_Sk]

Уважаю свою АСЕ 250 - ну никаких проблем... Как известно, за 10 тыс.руб можно купить АСЕ 250 в полной комплектности и + катушку НЕЛ Торнадо.

Сообщение отредактировано Yura_Sk: Mar 5 2020, 19:45

[Fuma]

Катушки НЕЛ хорошие катушки. НЕЛ ТОРНАДО, если брать одночастотную(Х-Терра) такая же как на АСЕ. Неисправности одни и те же. Это кабель, или трещина с обрыволм обмотки. Кабель менял как на АСИных НЕЛах, так и на Теркиных. И обмотки менял и на тех катушках и на других. Все зависит от того как пользуются катушкой. Конечно это не относится конкретно к этой обсуждаемой неиспранвости. Где косяк явно возник, из-за неправильной настройки катушки, или что там отпаялось со временем. Мое мнение, что многочастотка всегда будет уступать одночастотной катушке, на какой то определнной частоте. Одночастотные катушки на Терку имеют разные намоточные данные, оптимальные для определнной частоты. В многочастотной обмотки одни и те же, подключаются другие конденсаторы..... 3 кГц в трехчастотных катушах котрые мне попадались всегда были тупые, и проигрывали в глубине другим частотам. Прибавили 3 кГц просто для красоты. Это мое чисто субъективное мнение.

Сообщение отредактировано Fuma: Mar 5 2020, 20:25

[VITEKKU]

Такой вопросик коллеги-приятель продал свой второй прибор Терку -705
Осталась катушка -эллипс. Катушка ему очень нравилась в работе, но потом стала глючить по сырому и он пытался сам сделать типа ремонта-вообщем решил загерметить ввод кабеля .
Как он говорит(я не видел сам, но могу попросить прислать фото) разрезал изоляцию кабеля у входа в катуху. Охренел от увиденной кучки маленьких проводов .И на этом весь его ремонт закончился.

Вопрос- Нужна ли кому такая катуха -в таком виде . И примерная цена .

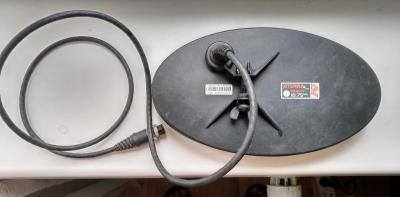

Образец катухи-фото из сети !

[Бесеркерк]

Такой вопросик коллеги-приятель продал свой второй прибор Терку -705
Осталась катушка -эллипс. Катушка ему очень нравилась в работе,  но потом стала глючить по сырому и он пытался сам сделать типа ремонта-вообщем решил загерметить ввод кабеля .
Как он говорит(я не видел сам, но могу попросить прислать фото)  разрезал изоляцию кабеля у входа в катуху. Охренел от увиденной кучки маленьких проводов .И на этом весь его ремонт  закончился.

Вопрос- Нужна ли кому такая  катуха -в таком виде . И  примерная цена .

  Образец катухи-фото из сети !

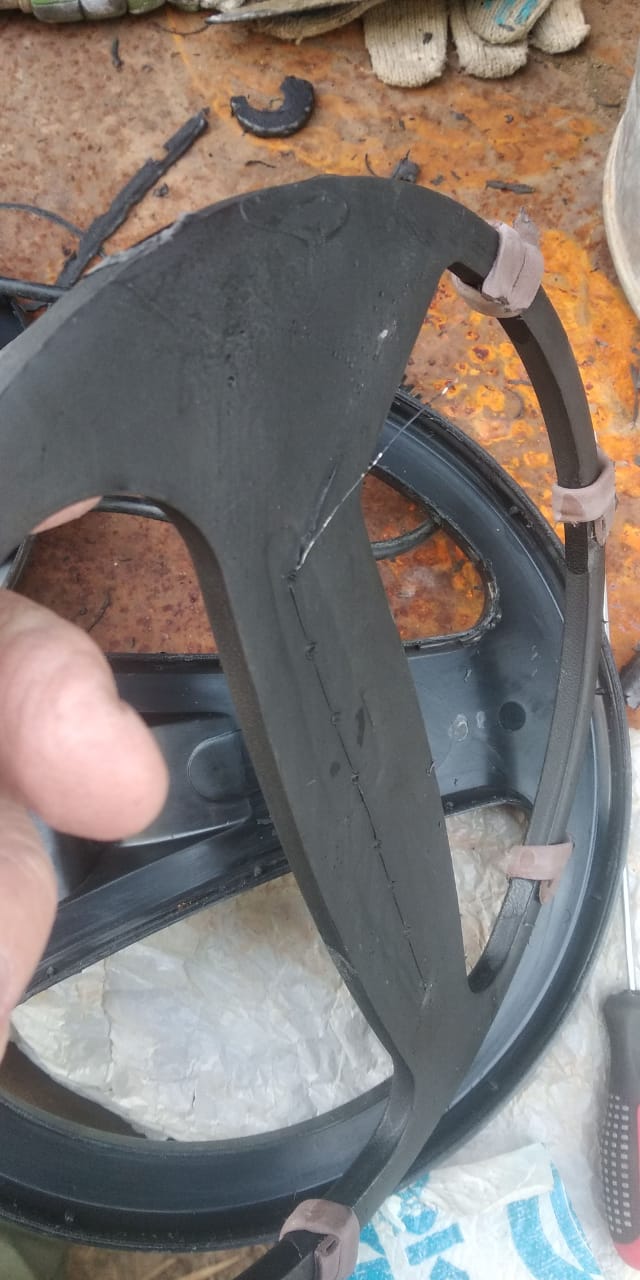

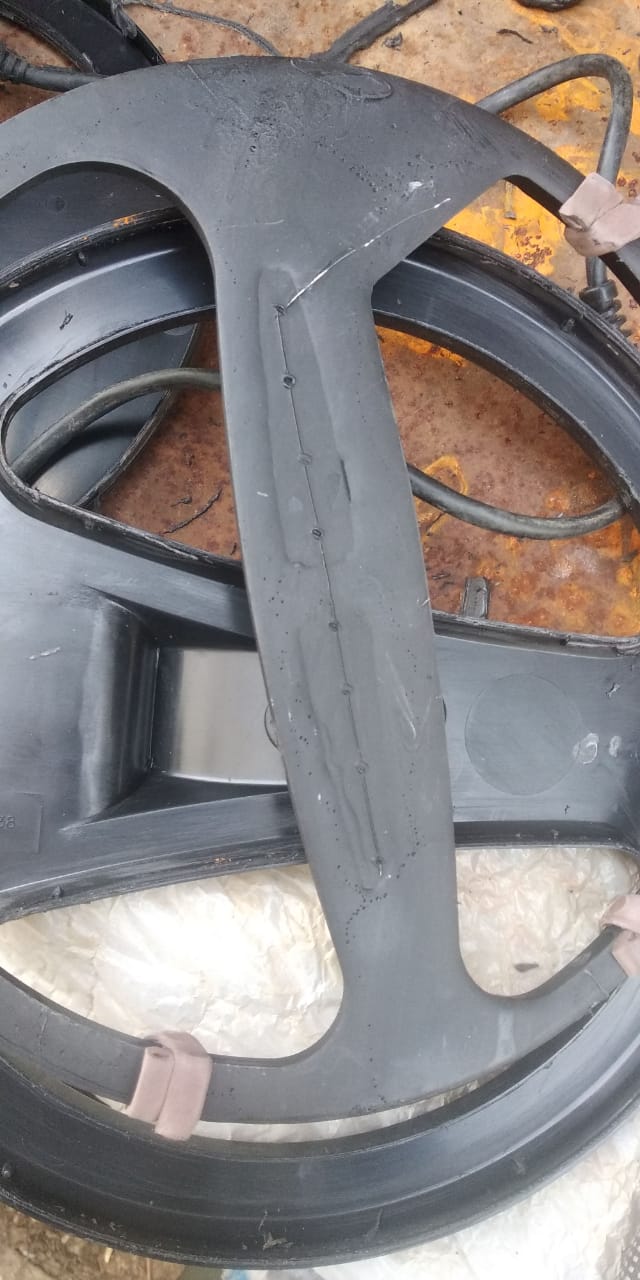

Нужно реальное фото предлагаемого предмета.Вы ведь будете потом про цену спрашивать. Я тут все сподобился заняться восстановлением штатной катушки.Ее практически вскрыли как консерву через верх.

Сообщение отредактировано Бесеркерк: Mar 27 2020, 20:50

[VITEKKU]

Хорошо -фото будут ! Постараюсь завтра .
Значит я так понимаю интерес к таким пациентам есть...

[Novopolock]

Ввод меняется проще простого, при условии аккуратности рук. Главное что-бы плата, а именно чип был живой. В вашем случае не будет ясно, глючит она из-за воды которая попадает внутрь на плату или из-за влаге в гермовводе. Замочить плату достаточно сложно, но хз. Вскрытие всё расставит.

Сообщение отредактировано Novopolock: Mar 28 2020, 18:48

[автолом]

доброго время суток .
подскажите что за проводок на штатной катушки терки! с ув.

Вложенные эскизы изображений

[VITEKKU]

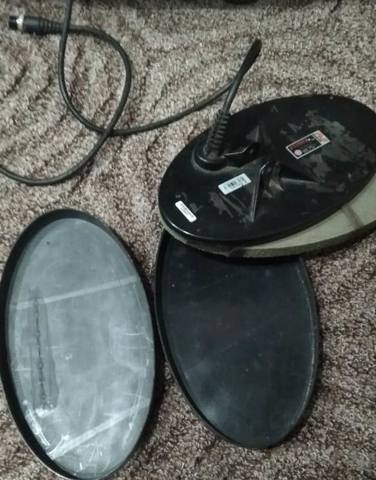

Т.к. начался сезон-Получил с небольшим опозданием от коллеги фото и др. расклад по катушке.

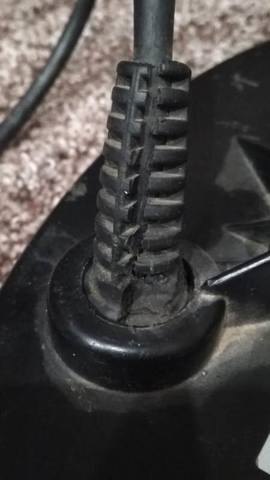

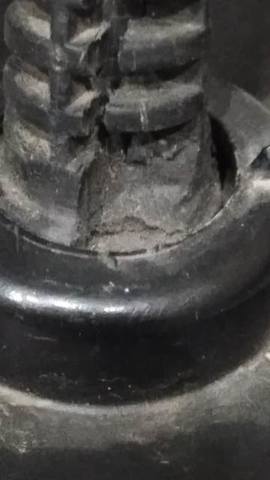

Получается я немного не понял его про изоляцию как он сам мне сказал , а надрезал он не изоляцию а защиту ввода (на фото) Сегодня подключал катуху к прибору-катушка работает , глюков нет, тем более что неск лет пролежала дома без работы и никакой влаги не видела. И проблема была скорее всего в лопнувшей именно этой резиновой защите(не знаю как правильно называется)

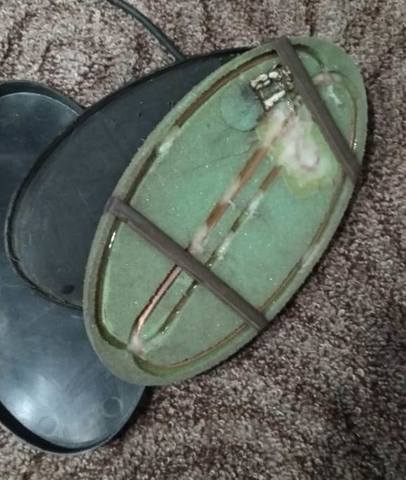

Еще он зачем то вскрыл корпус ....? Говорит вскрыл без проблем ,что то типа на защелках он.

Теперь по цене. После мониторинга сегодняшних цен на катушки и допы (только защита-1,5 тыс ) Цену сказал видит в р-не 5 тыс.

Написал все как есть с его слов -моего интереса здесь никакого нет !

[Fuma]

За 5500 продаю совершенно рабочую катушку, полностью готовую к работе. С защитой.
Уже полгода болтается в проджах.
https://www.reviewdetector.ru/index.php?sho...pic=2247893&hl=
На этой катушке надо менять гермоввод, вклеивать, ставить другой. Обрезать кабель. Собирать и заклеивать дихлорэтаном. Вредным для здоровья. Потом проверять, все ли с ней в порядке.

[VITEKKU]

Я тоже думаю -что приятель перегнул с ценой и переоценивает свои возможности.

Опять появилось желание самому затеять ремонт..
Но как говориться ,хозяин -барин.

[Fuma]

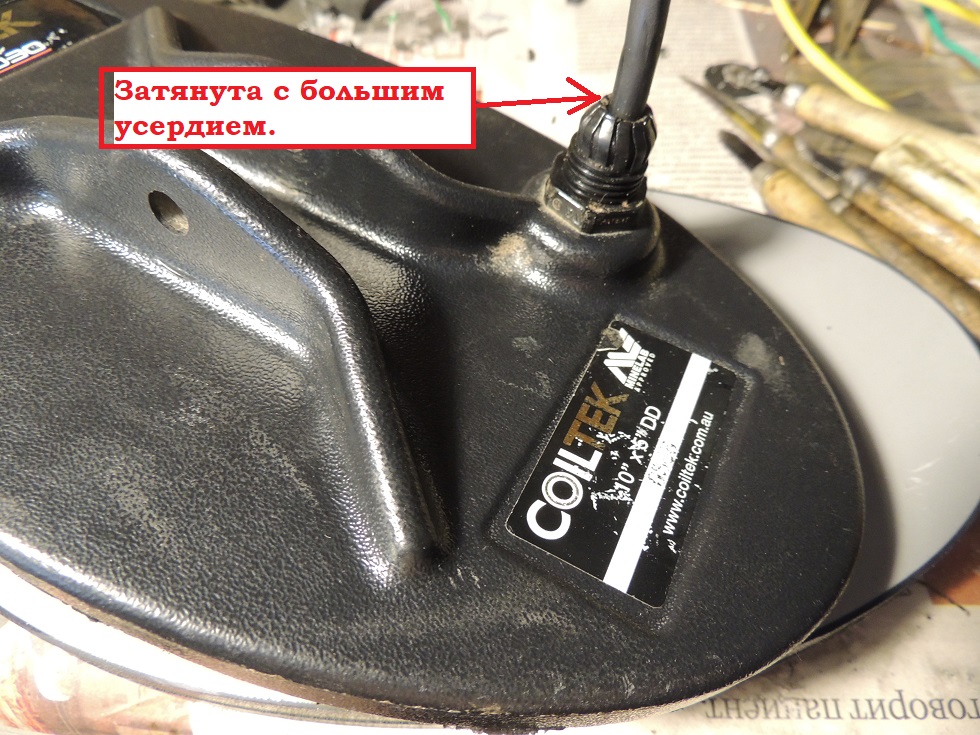

Хочу напомнить владельцам разных катушек. Что гермоввод, на котрый закручмивается хвостик закручен на заводе, так как надо. И лезть в него своими руками не надо. Так же не надо сувать туда разные герметики. И заматывать эту часть изолентой. Первое действие приводит к сильному пережиманию, от чего портится его внутренняя часть. От различных герметиков и изоленты портится облочка кабеля. Все это приводит к сокращению срока службы катушки и необходимости замены кабеля. Большинство катушек устроены так, что кабель входящий в катушку и далее залит эпоксидкой. И даже если убрать резинку из гермоввода, катушка будет герметична. На фото катушка от СТХ 3030 фирмы Коилтек. Которая пришла в ремонт. Еле гайку открутил. Была очень сильно зажата, в результате чего, кабель испортился внутри.

Вложенные эскизы изображений
