Ремонт катушки X-terra. Теория и практика., Практика и теория.

[koljmba]

Катькин пятак определяет с 5 см. На полной чуйке. Сигнал на него -2, -4

[WaS]

Катькин пятак определяет с 5 см. На полной чуйке. Сигнал на него -2, -4

Скорей всего обрыв кабеля по принимаемому сигналу
..или на плату попала вода - сгнили дорожки

[koljmba]

Дорожки целые, обрыва нет

[WaS]

Дорожки целые, обрыва нет

Вы уже вскрыли катушку? - всю платку прозвонили?
сделайте четкие фото

[koljmba]

Катушка вскрыта, я ж писал😀фото завтра только, визуально все на плате в порядке.

[WaS]

Катушка вскрыта, я ж писал😀фото завтра только, визуально все на плате в порядке.

..увидел
Плата двусторонняя - бывает переходы в обрыве.
После чего проявилась неисправность? - вода была?

[koljmba]

Уже отбыл на работу, фото и звонить только завтра. Спасибо всем откликнувшимся на мою беду!🍺

[koljmba]

Вода была, заглючила, разобрал, просушил, кабель перепаял,экран восстановил, герметик, был уксусный, которым заливал, проработала часов20.

[WaS]

Вода была, заглючила, разобрал, просушил, кабель перепаял,экран восстановил, герметик, был уксусный, которым заливал, проработала часов20.

Вот и нашлась проблема.. нельзя использовать кислотные герметики в электронике.
Плату извлекать, мыть, пропаивать.
..и прозвонить обмотки

Сообщение отредактировано WaS: Aug 15 2019, 21:43

[koljmba]

Переходы звонил, вроде все ок, завтра пропаять попробую, кстати, после герметика пайка потемнела сильно.

[WaS]

Переходы звонил, вроде все ок, завтра пропаять попробую, кстати, после герметика пайка потемнела сильно.

Ну если всё ОК - меняйте оу

[koljmba]

Да знаю, про герметик, лень в магазин было ехать, на авось понадеялся

[Fuma]

Еще бывает осциллограф. Сигнал на входе и на выходе можно посмотреть. От кислотного герметика ОУ не сломается. Кислота на плате осталась, более вероятно.

Сообщение отредактировано Fuma: Aug 15 2019, 23:26

[WaS]

..От кислотного герметика ОУ не сломается. Кислота на плате осталась, более вероятно.

Да без разницы..
koljmba сначала ни слова не сказал что была вода и кислота ..а мы ломаем голову что с катушкой

Да знаю, про герметик, лень в магазин было ехать, на авось понадеялся

..а чужое время можно потратить

Сообщение отредактировано WaS: Aug 16 2019, 07:25

[koljmba]

Ничего не разьело, визуально все в порядке. А насчет потраченного времяни, если-бы я был глубоко в теме ремонта радиоэлектроники, я бы по форумам не лазал, и совета не спрашивал. Спокойнее надо относиться к чайникам.😀

[koljmba]

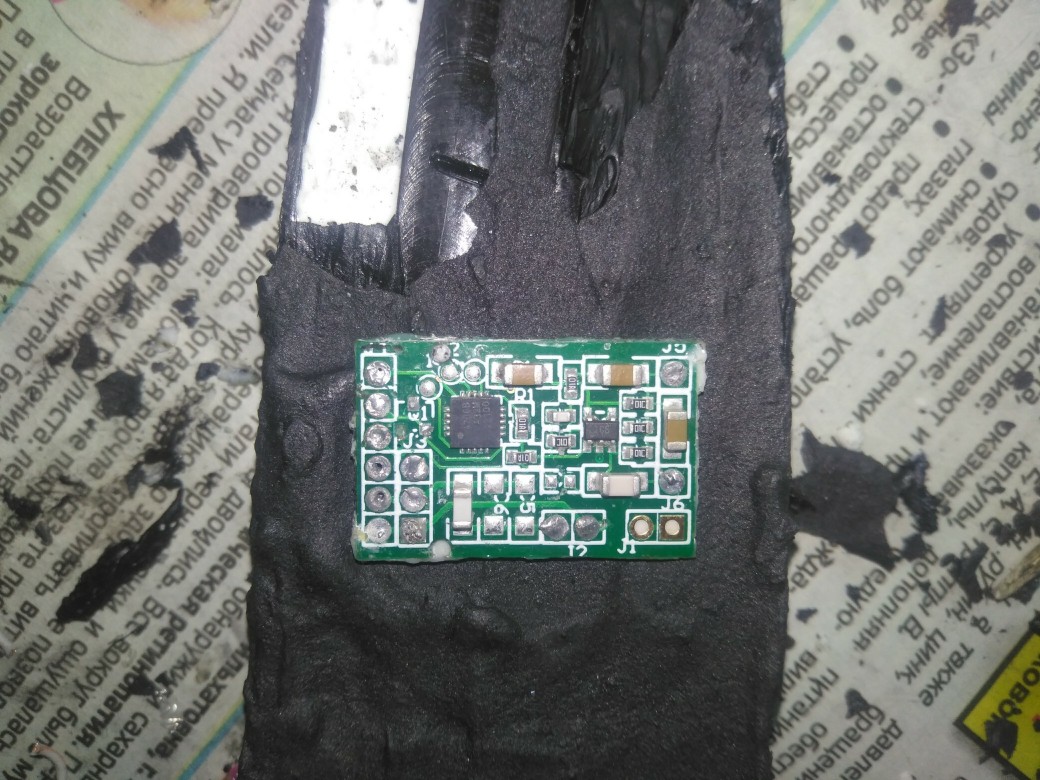

Вот

Вложенные эскизы изображений

[Бесеркерк]

Ничего не разьело, визуально все в порядке. А насчет потраченного времяни, если-бы я был глубоко в теме ремонта радиоэлектроники, я бы по форумам не лазал, и совета не спрашивал. Спокойнее надо относиться к чайникам.😀

Я понимаю коллег.Через день подобное наблюдаю в электронике.После "терминаторов".Если вы "чайник" в плане ремонта,то надо было начинать с поиска информации и советов.А никогда пациент скорее мертв,чем жив!Самолечение до добра не доводит.Это тоже самое как самому пытаться вырезать апендицит. Я смотрю вы уже и экран графитовый местами содрали. ОУ это пятиножковая микросхема.Аккуратно отпаивается феном.Только не тот который строительный или для волос.

Сообщение отредактировано Бесеркерк: Aug 16 2019, 12:08

[koljmba]

Вердикт СЦ- дело не в ОУ, что-то с прошивкой. Я так понимаю, в утиль?

[koljmba]

Восстановить экран большая проблемма? За жизнь этой катушки это второй экран.

[Бесеркерк]

Вердикт СЦ- дело не в ОУ, что-то с прошивкой. Я так понимаю, в утиль?

При чем тут прошивка?Микроконтроллер со встроенной флэш памятью отвечает только за опознование катушки. Блин мы "старики" уйдем из темы ремонтов электроники.Остануться видать молодые "специалисты".Которые кроме как менять платами на большее не способны.Отдайте катушку спецам типа FUMA или WaS и будет вам счастье!
