Осталось на свой блок поставить катушку товарища.

[nigkirov]

К сожалению пришел дедушка Мороз и принес снегопады и низкую температуру. Сезон 2017 пришлось закрыть до мая 2018. Попробую в помещении, но это не справедливый тест. Как быть?

[Fuma]

Если катушка неисправна, то это вполне можно выявить в помещении. Если на чувствительности 20....25 детектор молчит не издает лишних сигналов то катушка почти в норме. Покачать кабель, но чтобы катушка при этом была без движений, и опять глюков нет, то к катушке нет претензий.
Для убедительности, лучше провести сравнение с заведомо исправной катушкой, повторив те же самые приемы. Само собой сравнить показания ВДИ на одну и ту же цель. И дальность.

Сообщение отредактировано Fuma: Dec 4 2017, 12:51

[Бесеркерк]

Добрый вечер.
Это не эл. помехи 100 %. Такая проблема возникает спонтанно, можно несколько выездов без проблем пользоваться прибором, а потом можешь целый день слушать трель из динамика, но цветные сигналы в принципе слышно. На свой 705 ставил блок товарища, проблема не уходила. Катушкой пользуюсь С 2013 года.

Думаю общеизвестные вещи вы пробовали.То есть феррит в блоке приклеен.Адаптацию катушки вы делали и у уха катушку трясли.Там ничего не "бултыхается"?

[nigkirov]

Добрый вечер.
На данный момент, при подключении к блоку в квартире, катушка ведёт себя достойно даже при макс. мощности. Но как я говорил ранее, проблема не постоянная. Феррит проверил и закрепил дополнительно. Адаптацию катушки за все годы поиска не проводил ни разу. Но сейчас попробовал потрясти катушку более резкими движениями и услышал небольшое хождение внутренней части.

[Бесеркерк]

Добрый вечер.
На данный момент, при подключении к блоку в квартире, катушка ведёт себя достойно даже при макс. мощности. Но как я говорил ранее, проблема не постоянная. Феррит проверил и закрепил дополнительно. Адаптацию катушки за все годы поиска не проводил ни разу. Но сейчас попробовал потрясти катушку более резкими движениями и услышал небольшое хождение внутренней части.

При вскрытии скорее всего будет сырость и слежавшиеся уплотнители.Тема ремонта такой катушки есть в архивах.После ремонта посадите защиту на нейтральный герметик(нет запаха уксуса).Ввод кабеля лучше подмотать хорошей изолентой.

[nigkirov]

Возможно более разумный выход доверить ремонт катушки профи. Переживаю по поводу ввода в катушку. Имел опыт ремонта своими силами похожей проблемы на катушке Minelab 10,5" DD H (18,75 кГц). Данную катушку не разбирал, а делал надрез в районе ввода. Обнаружил обрыв витой пары зелёного цвета, восстановил при помощи пайки с термоусадкой. Затем герметизировал сырой резиной и поверх хорошей из. лентой. На данный момент катушка в рабочем состоянии, но пользуюсь довольно редко. Держу в качестве резервной.

[Fuma]

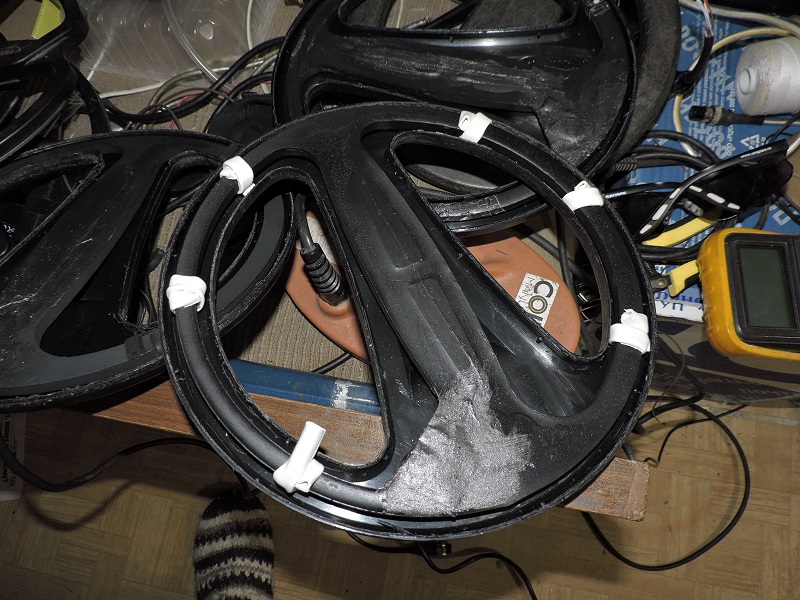

Со временем уплотнители ( для окон) подминаются и катушка имеет ход внутри корпуса. Компьютерный кабель который для Минелаба покупной достаточно надежный. Бывают обрывы, что часто связано с тем, что при изготовлении катушки в кабель затекла эпоксидка. И кабель от катушки на 3... 5 сантиметров жесткий. И естественно при перегибе в этом месте, проводки рвутся. Если порвется один из проводков (коричневый, синий, коричневый с полосой и синий с полосой) то могут быть глюки на большой чувствительности. Если же порвется оранжевый и оранжевый с полосой, или зеленый и зеленый с полосой, хоть какой то один, катушка работать не будет. Но чтобы не выяснять, что там и как, обычно я отрезаю 5 сантиметров и перепаиваю к плате по новой. Потом все возвращаю как и было, как на фото. И эпокисдку и экран. Чтобы эпоксидка не пошла в кабель, в него перед заливкой забиваю герметиком. И ставлю новые уплотнители.

Вложенные эскизы изображений

[nigkirov]

Добрый день, уважаемый Fuma.
В моём случае как порекомендуете поступить? На данный момент катушка в рабочем состоянии, но в любой момент может отказать. Нет уверенности, что не подведёт. Хотелось бы встретить новый сезон во всеоружии. Может провести все вышеперечисленные вами действия и забыть про проблему?
С уважением.

[Fuma]

Дело конечно ваше. Откуда уверенность, что может отказать? Кабель у катушки надежный, попробуйте у входа если нет жесткости, которая говорит об эпоксидке, то все там нормально.
Попадались катушки в ремонт, у которых оболчка кабеля напополам, а проыодки внутри все целые.

[nigkirov]

Добрый вечер.

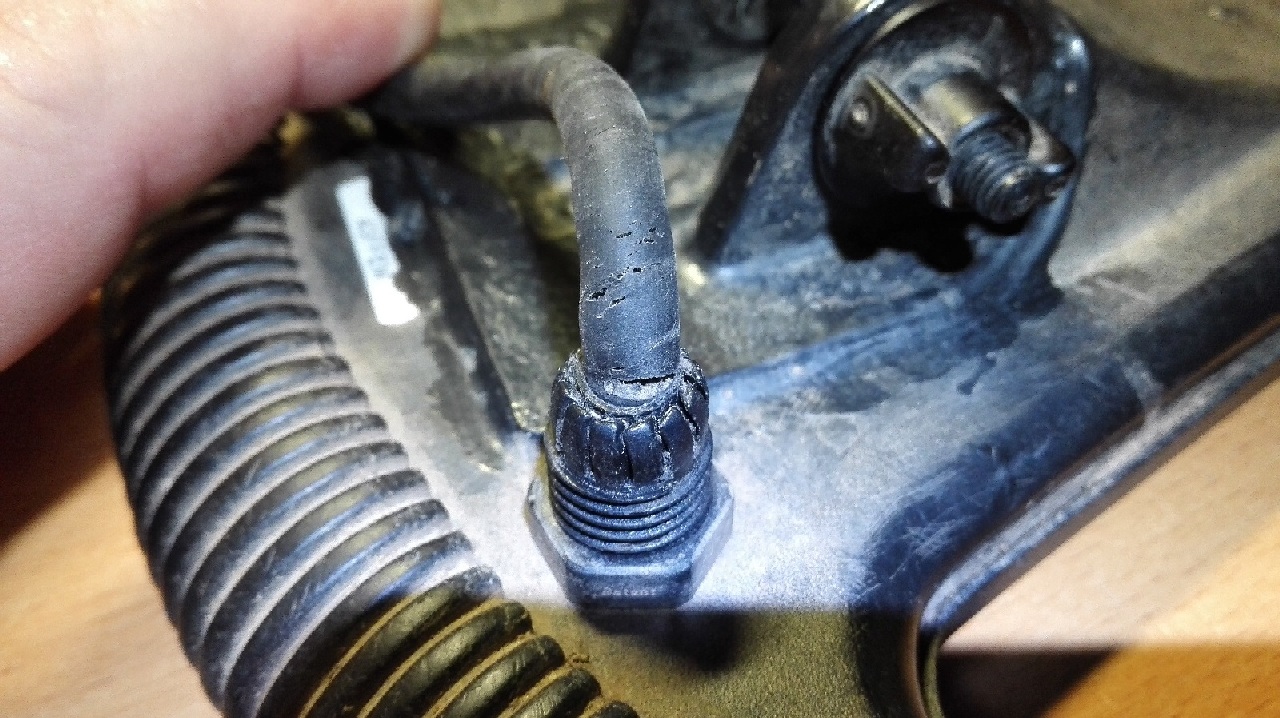

Открутил гермоввод и к великому сожалению обнаружил трещины и разрыв изоляции кабеля у самого ввода. Очень хотелось бы доверить ремонт профессионалу.Прошу помощи у уважаемого Fuma.
С уважением.

Вложенные эскизы изображений

[descor]

Друзья,кто пользуется термопистолетом и черным термоклеем,подскажите где его лучше заказать. Ходил по магазинам,только прозрачные.

[Fuma]

А зачем черный? Под ним ничего не видно. Все катушки заливаю эпоксидной смолой. Термоклеем
только проводок какой-нибудь зафиксировать.

[shabal]

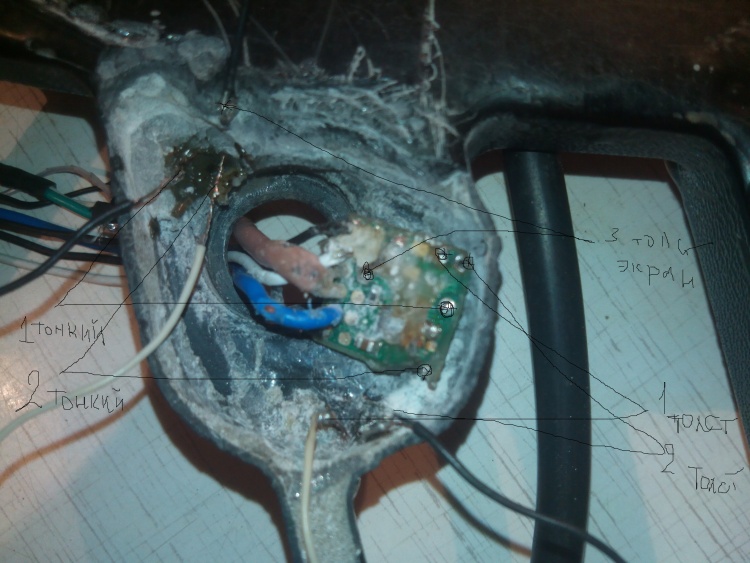

добрый вечер прошу помощи катушка нел торнадо 18.75 3 генерации на входе в катушку был сломан провод катушку вскрывал долго и мучительно всё было залито наглухо эпаксидкой плата осталась жива а вот провода с обмотки все оторвал нашёл 3 толстых конца обмотки и два тонких не могу понять как правильно к плате припаять.может кто поможет. С уважением Андрей.

Вложенные эскизы изображений

[Fuma]

Провода у НЕЛ всегда по цвету разные. И по толщине тоже разные. Надо смотреть по разъему на кабеле. От края платы 2,3,1,6,4,5. Вот так надо припаять. Если не ошибетесь и не оторвали там два тонких проводка от приемной обмотки, то заработает. Если платка исправна.
Кабель этот совсем советую заменить, на другой.

Сообщение отредактировано Fuma: Jan 15 2018, 20:51

[shabal]

цветные все на месте не могу понять куда с обмотки к плате припаять

[shabal]

разобрался всё заработало

Вложенные эскизы изображений

[Fuma]

Теперь надо отпаять, вставить гермоввод, сделать новый кабель, припаять по новой, и все красиво зафиксировать. Чтобы больше не ломалось.

[Дон-Дон-Дон]

Тов. Fuma скажите при замене кабеля на катухе чуйка хоть малость да теряется или нет, а то меня гложат сомнения

[Fuma]

Меняться не должна. Но можно и так заменить, что работать не будет совсем.
