[Mikel]

На Вакеро уже предусмотрен режим ручного БГ, а я хочу выяснить
как это будет работать в случае модификации прибора Silver UMAX.

[Ferum]

Господа эксперты, внесите пожалуйста ясность в мои умозаключения. )
Прочитав десятки страниц,пришёл к выводу - что Вакуэро это собственно тот же Теджон, но без второго дискриминатора. Это так?

Я не эксперт)))…, но скажу своё мнение которое у меня сложилось после общения с этими МД .
Вакуэро функционально похож на Тежон , но Тежон более заточен под мелочёвку и целям "на ребре" .
Вакуэро более универсальный и будет поглубже на глиняных и болотных почвах В.Новгорода - особенно если копаете ещё и "по войне".
Но , Имхо , и тот и этот очень хороши , просто поначалу с Вакуэро будет работать попроще(понятнее озвучка спорных и глубоких целей) т.к. отклик на цветмет у него более выражен …сочнее так сказать .

[Ferum]

На Вакеро уже предусмотрен режим ручного БГ, а я хочу выяснить
как это будет работать в случае модификации прибора  Silver UMAX.

Так же , как на Эльдорадо , только надо МОД(ить) ещё и звук Трешхолда.
Эльдорадо это тотже Вакуэро , просто Эльдорадо на более ранней платформе с дискримом ED-120 - 160(?) и с частотой 10кГц.

[MS]

Спецы, помогите определить (если это вообще возможно) расположение подстроечника частоты по фото платы Tejon. У самого не хватает в голове
Фото здесь
http://tesororussia.ru/forum/viewtopic.php?t=18&start=120

Инженер, склоняюсь я к мысли, что Вам надо крутить правый нижний подстроечник. Это только догадки. Без схемы трудно говорить.
Вообще можно поэксперементировать. Перво-наперво, измерьте хорошим омметром сопротивления плеч подстроечника, который собираетесь крутить. Измеряйте прям в плате, при выключенном питании. Это, так сказать, для возвращения к исходному состоянию. Да, и крутите подстроечники пластмассовой отвёрткой, чтоб не потерять гарантийного вида

[MS]

Так же , как на Эльдорадо , только надо МОД(ить) ещё и звук Трешхолда.
Эльдорадо это тотже Вакуэро , просто Эльдорадо на более ранней платформе с дискримом ED-120 - 160(?) и с частотой 10кГц.

Ferum, подскажите, где можно просвятиться по дискримам ED 120, 160?

[Ferum]

Ferum, подскажите, где можно просвятиться по дискримам ED 120, 160?

Дык , я же уже дал выше … ссылу(пост№742) на патент по "ГБ и дискриминации Тесоро".

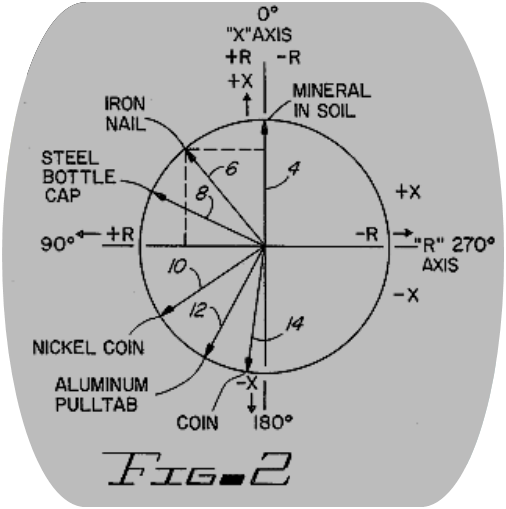

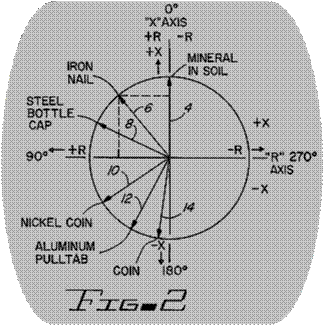

Там на стр.№2 есть рисунки особенно рис.2 , там указано в градусах т.е. дискрим ЕД-120 это по картинке 120град. , а ЕД-160 и ЕД-180 это соответственно тоже в градусах , посмотрите внимательно :
ЗЫ: Только применительно к Вашему вопросу …эти градусы(их отсчёт) расширили на 60 градусов в сторону Железного спектра т.е. на ЕД-120 был подрезан(с этим дискримом лучше-грубее осекается железо) железный спектр дискрима , а на ЕД-180 этот железный спектр более открыт , что даёт нам возможность плавно настроит МД в ДИСКРИМЕ для лучшего обнаружения ювелирки(цепочки) и целей "на ребре" , ну а канал АллМет как был на всё(в т.ч. и на "горячие камни") , так и остался .
Если ещё не поняли , то я поясню и дополню.

Вложенные эскизы изображений

[kot_4600]

.... т.к. отклик на цветмет у него более выражен …сочнее   так сказать .

Знает это на сам деле так, а я подумал, что показалось... Когда работал с Vaquero мне показалось, что отклик на мелкие цветные цели и монеты какой то более резкий и звонкий по стравливанию с той же Cibola. И это мне понравилось.

[Ferum]

Знает это на сам деле так, а я подумал, что показалось...  Когда работал с Vaquero мне показалось, что отклик на мелкие цветные  цели  и монеты какой то более резкий и звонкий по стравливанию с той же Cibola. И это мне понравилось.

Хотя у производителя и заявлено что Вакуэро и Сибола работают на одной ЗВУКОВОЙ частоте в 293 Hz ., но я полагаю , что разницу звука между ними Вы услышали из-за более низкой частоты звука на Сиболе .
Вот по этому на Западе одно время и были проблемы у некоторых людей которые купили Сиболы , но особенность их слуха плохо воспринимала низкую частоту звука и Тесоро выпустила спец.серию Сиболы с повышенной частотой ЗВУКА , апозже появились и спец. Вакуэро …о которых выше спрашивал gennss .

[Engineer]

Инженер, склоняюсь я к мысли, что Вам надо крутить правый нижний подстроечник. Это только догадки. Без схемы трудно говорить.
Вообще можно поэксперементировать. Перво-наперво, измерьте хорошим омметром сопротивления плеч подстроечника, который собираетесь крутить. Измеряйте прям в плате, при выключенном питании. Это, так сказать, для возвращения к исходному состоянию. Да, и крутите подстроечники пластмассовой отвёрткой, чтоб не потерять гарантийного вида

Спасибо за советы. Пока оставлю это дело. Сейчас занимаюсь самодельной катушкой.

[Ferum]

Парни ! вот стырил картинку Golden uMAX …. на Геотеч пользователя kt315 .
Специ ! Я думаю , что Вам это понадобится .
http://www.geotech1.com/forums/showthread.php?t=11165




Вложенные эскизы изображений

[MS]

Ребят, что-то мне не понятно к каким точкам подключается Threshold. Гляньте, пожалуйста, кто прозорливее. Не хочется kulinarа беспокоить, а то он так свой МД с нашими изысканиями заломает
Это, так, тоже с буржуйского форума:

[Engineer]

Сделал замеры рабочей частоты Tejon-а с разными катушками:
8х9" concentric......16,37 кГц
5,75" concentric.....16,56 кГц
10х12" DD..............16,61 кГц
По этим данным на форуме самодельщиков сделали вывод, что в МД нет резистора подстройки частоты, и нет какой-то оптимальной частоты работы. Частота зависит от подключенного датчика.

[Engineer]

Осмелюсь предположить, что семейство Tejon, Vaquero, Cibola имеет одинаковую схему. Tejon - флагман. Vaquero и Cibola получены из него путем обрезания некоторых функций, а частота уменьшена путем установки на обмотки катушки конденсаторов бОльшей емкости. Поэтому катухи и подходят ко всем трем моделям.
Могу ошибаться.

[gennss]

Спецы, помогите определить (если это вообще возможно) расположение подстроечника частоты по фото платы Tejon. У самого не хватает в голове

Зарисовать не смогу - я в электронике полный ноль. У меня даже паяльника нет .

Сделал замеры рабочей частоты Tejon-а с разными катушками:

Tejon - флагман. Vaquero и Cibola получены из него путем обрезания некоторых функций, а частота уменьшена путем установки на обмотки катушки конденсаторов бОльшей емкости. Поэтому катухи и подходят ко всем трем моделям.

Прогрессируем на глазах.. Так держать,Engineer !

[MS]

Сделал замеры рабочей частоты Tejon-а с разными катушками:
8х9" concentric......16,37 кГц
5,75" concentric.....16,56 кГц
10х12" DD..............16,61 кГц
По этим данным на форуме самодельщиков сделали вывод, что  в МД нет резистора подстройки частоты, и нет какой-то оптимальной частоты работы. Частота зависит от подключенного датчика.

О чём я и говорил: ±200 Гц от средней...

Осмелюсь предположить, что семейство Tejon, Vaquero, Cibola имеет одинаковую схему. Tejon - флагман. Vaquero и Cibola получены из него путем обрезания некоторых функций, а частота уменьшена путем установки на обмотки катушки конденсаторов бОльшей емкости. Поэтому катухи и подходят ко всем трем моделям.
Могу ошибаться.

Всё верно говорите! Ситуация аналогичная линейке uMax.

[Engineer]

На первый взглят простая картинка вырисовывается, но думаю все же где-то подвох выскочит. Ну ничего, как говорится, сквозь тернии к звездам

[Ferum]

На первый взглят простая картинка вырисовывается, но думаю все же где-то подвох выскочит. Ну ничего, как говорится, сквозь тернии к звездам

Эхххх , проверить бы несколько экземмпляров Тежон ....и ещё по несколько экземпляров Вакуэро и Сибола с разными катушками и тогда стало бы на много понятьней с частотным диапозоном , ну и подходят ли все катушки так хорошо под каждую частоту МД .

Мне вод думается , что катушки все одинаковые , а вот подстраиваются они под конкретную частоту самого МД (например Вака или Тежона) уже непосредственно самим микроконтроллером на данном МД т.е. или 14кГц. или 17кГц . .
Что на это скажут специ?

[Engineer]

Если всё упрется в прошивку контроллера, то зайдем в тупик.

[GSL]

Осмелюсь предположить, что семейство Tejon, Vaquero, Cibola имеет одинаковую схему. Tejon - флагман. Vaquero и Cibola получены из него путем обрезания некоторых функций, а частота уменьшена путем установки на обмотки катушки конденсаторов бОльшей емкости. Поэтому катухи и подходят ко всем трем моделям.
Могу ошибаться.

Емкости устанавливаются на плате и ими же задается рабочая частота. В схемах типа Лобо частота тоже задается контуром катушка + емкость на плате, но в отличие от автоколебательных схем на плате установлен переменный резистор задающего генератора, которым можно подстраивать частоту по мах. амплитуды на передающей катушке.

[gennss]

Эхххх , проверить бы несколько экземмпляров Тежон ....и ещё по несколько экземпляров Вакуэро и Сибола с разными катушками и тогда стало бы на много понятьней с частотным диапозоном , ну и подходят ли все катушки так хорошо под каждую частоту МД .

Мне вод думается , что катушки все одинаковые , а вот подстраиваются они под конкретную частоту самого МД (например Вака или Тежона) уже непосредственно самим микроконтроллером на данном МД т.е. или 14кГц. или 17кГц . .
Что на это скажут специ?

Хоть и дилетант,но не удержусь..

=А не пора ли нам замахнуться..= на апчхихометр?
И определить =резонансную= частоту катушек..
И по результатам замеров нарисовать АЧХ..
И сопоставить с реальными частотами приборов..
И..обмыть все это дело,наслаждаясь истинной картиной..

Как Вам такая =перспектива=?
