Пользователям Tesoro, Помощь в выборе модели.

[GSL]

Текс!
Это значит , что можно на Тежоне(например) сделать ещё частоту 8 и 12кГц ., припаяв 4(по 2 на каждую) емкости и получится 3 (да хоть 5-ти) частотный МД , без замены катушки .
Но чем меньше частота , тем больше будет ловить эл.помех , например на частотах 6-10 кГц. .

Я правильно Вас понял ?

Совершенно верно. А дополнительных помех не будет, если применять экранированные провода к переключателю. Схема хорошо сбалансирована и допускает довольно большие отклонения номиналов в разные стороны. Именно поэтому у Тэзорро практически все катушки взаимозаменяемы.

[Ferum]

Совершенно верно. А дополнительных помех не будет, если применять экранированные провода к переключателю. Схема хорошо сбалансирована и допускает довольно большие отклонения номиналов в разные стороны. Именно поэтому у Тэзорро практически все катушки взаимозаменяемы.

Это поэтому на катушках для серии Сильвер/Корте кАбель идёт 5 жильный т.е. т.к. частота у МД этой серии 10-12кГц., то они более подвержены эл.помехам и эта ПЯТАЯ жила и выполняет роль экрана между катушкой и блоком .
На катушках для серии Сибола/Лобо …идёт четырёхжильный провод т.к. эти МД работают на частотах14-18кГц ., то им не так критически эти эл. помехи и это пятая жила не предусмотрена , но эти МД экранируются более простым способом .

Правильно я понимаю , Вы это имели в виду ?

ЗЫ : Т.е. если я буду делать МОД на Сиболе/Тежоне , то мне надо просто добавить 5-ую жилку/провод в кабель катушки …..а если буду делать на базе Сильвер/Кортес , то там мне добавлять нечего не надо т.к. там на катушках УЖЕ пятижильный кабель ?

Так или я что попутал ?

Спасибо .

[GSL]

Это поэтому  на катушках для серии Сильвер/Корте  кАбель идёт 5 жильный т.е. т.к. частота у МД этой серии 10-12кГц., то они более подвержены эл.помехам и эта  ПЯТАЯ жила и выполняет роль экрана между катушкой и блоком .
На катушках для серии Сибола/Лобо …идёт четырёхжильный провод  т.к. эти МД работают на частотах14-18кГц ., то им не так критически эти эл. помехи и это пятая жила не предусмотрена , но эти МД экранируются более простым способом .

Правильно я понимаю  , Вы это имели в виду ?

ЗЫ :  Т.е. если я буду делать МОД на Сиболе/Тежоне , то мне надо просто добавить 5-ую жилку/провод в кабель катушки …..а если буду делать на базе Сильвер/Кортес , то там мне добавлять нечего не надо т.к. там на катушках УЖЕ пятижильный кабель ?

Так или я что попутал ?

Спасибо .

У Голд частота 14 кГц, но кабель 4 жилы. Поэтому будете делать мод к катушке прикасаться не нужно. Все делается на плате. 5 жила скорее всего общий экран кабеля. В старых моделях он подсоединяется внутри катушки к земляным концам передающей и принимающей катушки.

[kot_4600]

У Голд частота 14 кГц, но кабель 4 жилы. Поэтому будете делать мод к катушке прикасаться не нужно. Все делается на плате. 5 жила скорее всего общий экран кабеля. В старых моделях он подсоединяется внутри катушки к земляным концам передающей и принимающей катушки.

Вы не ошиблись? Рабочая частота Golden µMax 10 kHz

[Ferum]

У Голд частота 14 кГц, но кабель 4 жилы. Поэтому будете делать мод к катушке прикасаться не нужно. Все делается на плате. 5 жила скорее всего общий экран кабеля. В старых моделях он подсоединяется внутри катушки к земляным концам передающей и принимающей катушки.

Минуточку….

У Голд частота 10-10,6кГц ., и на штекере катушки 5 контактов , так что к Голд подходят все катушки от Сильвер/Кортес и даже от Тигер Шарк .
Вот : http://www.tesoro.com/product/detectors/goldenmicromax/
и подробный мануал : http://www.tesoro.com/info/manuals/current/goldenumax/

Зы : Я сам МОД не сделаю...у меня ума не хватит , может… кто поможет , а ?

[Mikel]

А кто нибудь крутил движок резистор БГ на Сильвере?, хотелось бы знать
что при этом получилось.

[GSL]

Вы не ошиблись? Рабочая частота Golden µMax 10 kHz

Не ошибся Golden µMax и самодельный Тезоро Голд не одно и тоже.
Golden µMax более новая модель.

[Mikel]

Поставьте правильно техническую задачу, в чем заключается
модификация.

[Mikel]

Поставьте правильно техническую задачу, в чем заключается
модификация.

[kulinar]

На мой взгляд техническая задача заключается в увеличении глубины,очень часто явно не хватает .Остальное,лично у меня,всё устраивает.

[Mikel]

Увеличение глубины достигается;
1 Заменой катушки.
2 Увеличение амплитуды на катушке ТХ
3 Увеличение Чув по тракту RX.
4 Точной настройкой на грунт.
П1 Покупать или мотать самому.
П2-П-3 При наличии принципиальной схемы -возможно.
П4 Эксперементально -крутить движок фикс. БГ.
Может кто еще что дополнит

[MS]

Глубину радикально больше не выжать никак в силу особенностей схемотехники МД. Вернее можно, увеличив при этом влияние земли.
Рекомендую только установку регулятора БГ. Точная настройка катушки дело неблагодарное, ибо потребует высокой термостабильности: на столе получится, а в поле поплывёт.
На серии мМакс используются пятиконтактный разъём и четырёхжильный кабель в экране.

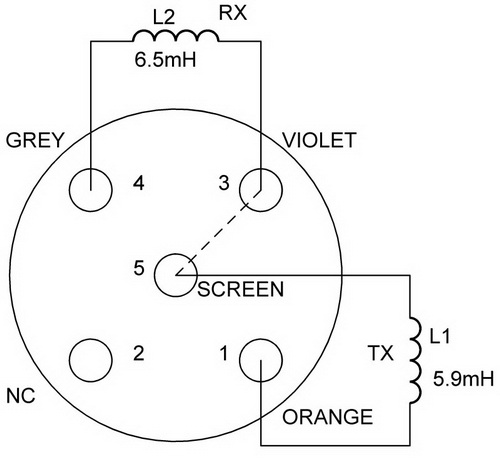

Распайка такая:


Сообщение отредактировано MS: Mar 6 2010, 17:52

[Ferum]

Глубину радикально больше не выжать никак в силу особенностей схемотехники МД. Вернее можно, увеличив при этом влияние земли.
Рекомендую только установку регулятора БГ. Точная настройка катушки дело неблагодарное, ибо потребует высокой термостабильности: на столе получится, а в поле поплывёт.
На серии мМакс используются пятиконтактный разъём и четырёхжильный кабель в экране.
Распайка такая:

Хм, однако !
Спасибо.
А контакт 2...это что и зачем ?
Спасибо .

[Mikel]

Уважаемый, как соеденены катушки между собой, прозвонка не дала четкой
картины. контакт 2 возможно соединение экран кабеля графитовый экран катушки, катушки мотал ,балансировал, c термостабильностью нет проблемм
если нет корректирующих цепей в нутри катушки, тяжолые получаются однако.

[Mikel]

Где бы ее найти эту схемотехнику, на англоязычных форумах
видел разобранный cutlass II , там проца нет, интересует аналоговая часть.

[Engineer]

На картинке схема катушки 8х9" для Tejon

Mikel, возможно ли сделать Tejon двухчастотным, как предлагал Ferum выше?

[GSL]

Уважаемый, как соеденены катушки между собой, прозвонка не дала четкой
картины. контакт 2 возможно соединение экран кабеля графитовый экран катушки, катушки мотал ,балансировал, c термостабильностью нет проблемм
если нет корректирующих цепей в нутри катушки, тяжолые получаются однако.

Обычно у Тэзоро соединяется так. Все земляные концы катушек и графитовый экран соединяются внутри катушки в одной точке.

Схемы и информацию по катушкам на англоязычном сайте можно найти на Геотече.

Вложенные эскизы изображений

[GSL]

Где бы ее найти эту схемотехнику, на англоязычных форумах
видел разобранный cutlass II , там проца нет, интересует аналоговая часть.

cutlass II - не понял.
Если имеете ввиду Bandido Umax II, то схема есть очень похожа на Эльдорадо.

Сообщение отредактировано GSL: Mar 6 2010, 23:03

[алексей ка]

Вот если нарисовать кривую- интереса к тезоро,то третий день кривая опускается ниже, и ниже,Феррум, Джим, не ведитесь - это провокация

[Mikel]

Сutlass 2 это промышленый прототип сильвера в том-же корпусе чисто аналоговый прибор, думаю, что двух частотный теджон не получится,
частоту поменять можно но прошивка не позволит корректно работать
детектору, да и частоту надоменять понимая,что делаешь, схемы эти коммерческие, если только кто то снимет и выложит как на АСЮ тогда можно
подумать.
