Full Version: Экран Lcd для Minelab Etrac
Reviewdetector > Поисковая техника, оборудование, аксессуары.. > Проблемы и тех. помощь
pjrough
Привет, появилась плата от Минелаб Етрек и хотелось бы найти дисплей к ней.

Оригиналы - дифицит. Считается что сделаны по спецзаказу, но все же есть шанс, что существует аналог, который можно было бы подключить.

Но не хватает знания LCD для подбора аналога.


Что есть....

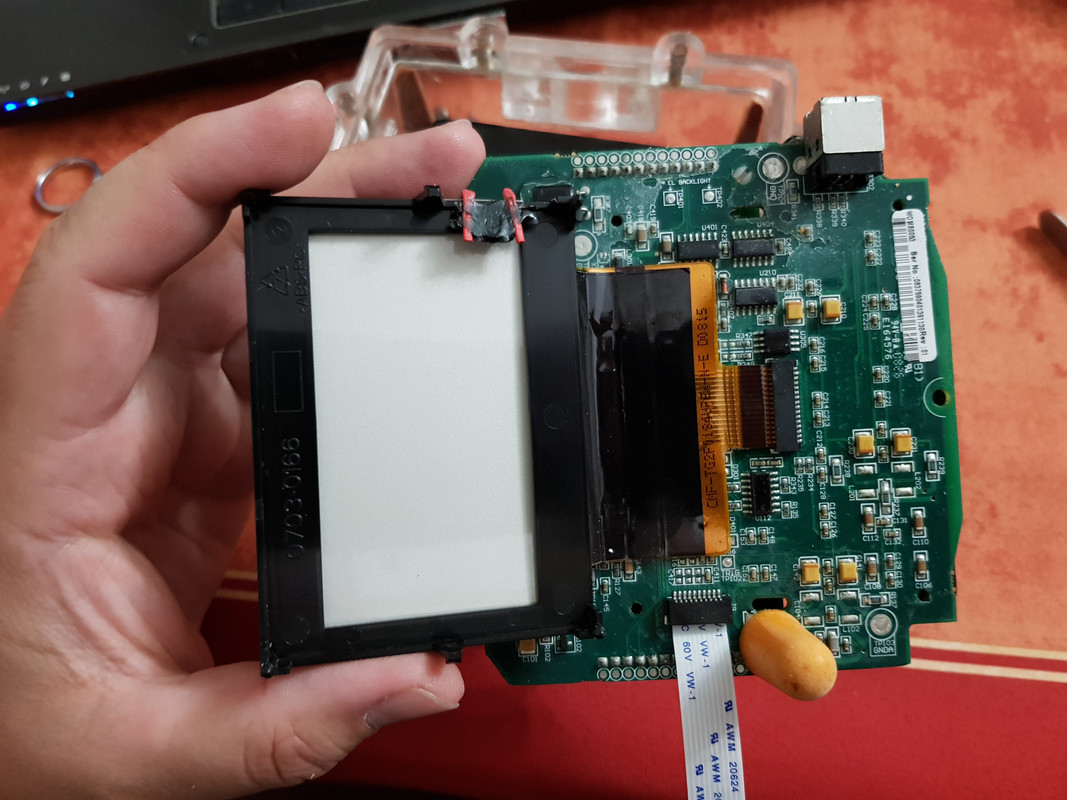

Фото:

(По клику большая картинка)

user posted image


судя по фото с LCD идет контроллер от Ultra Chip: UC1611FB

16 контактов, хоть на разъёме и указано 18ть.

датащита FB не нышел. Есть единственная сборка, что находит гугл, собранная на этом UC1611FB :

http://www.eltron.pl/files/table/be4a3be4d...2cdd5e09933.pdf

о в данном пдф контроллер обозначен как UC1611 и если это по факту то же, что и UC1611FB, то задача упрощается, на него по крайней мере есть данные:

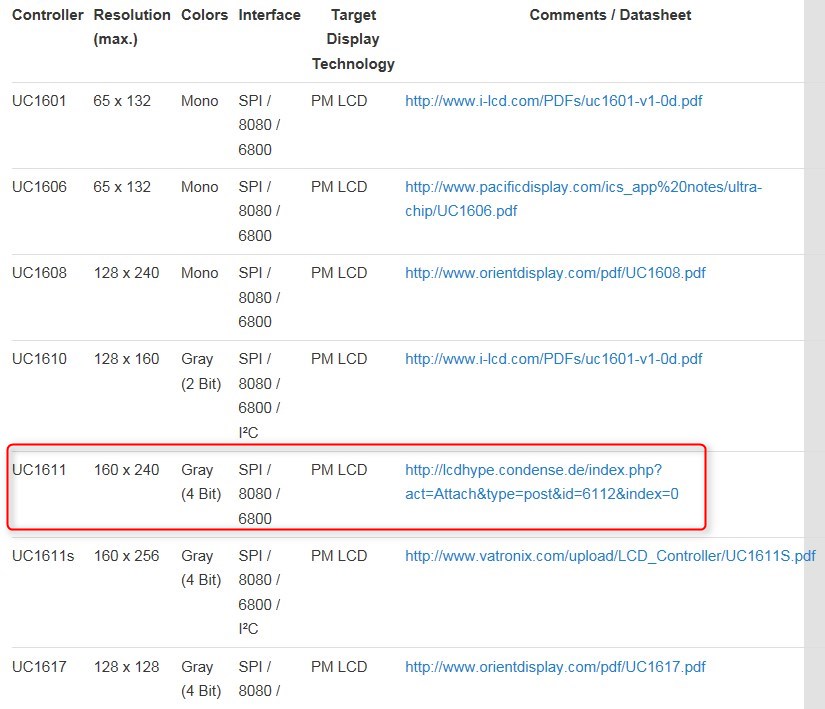

user posted image

https://embeddedlightning.com/lcd_controller/

По описанию это 4 Bit 160 х 240 контроллер.

Указан Interface.

Вопрос: зная тип интерфкйса и параметры питания + количество точек можно ли использовать альтернативный контроллер+матрицу? скажкм более распространенную в природе?

Если же протокол обмена инфо. тот же и напряжения питания совпадают, то ведь все равно что поставить?

Должно же быть не сложно, типа при одинаковых интерфейсах посмотреть, чтоб распиновка подходила, а при случае контакты поперекидывать...

Мне например абсолютно не важно, чтоб размер матрица подходил....

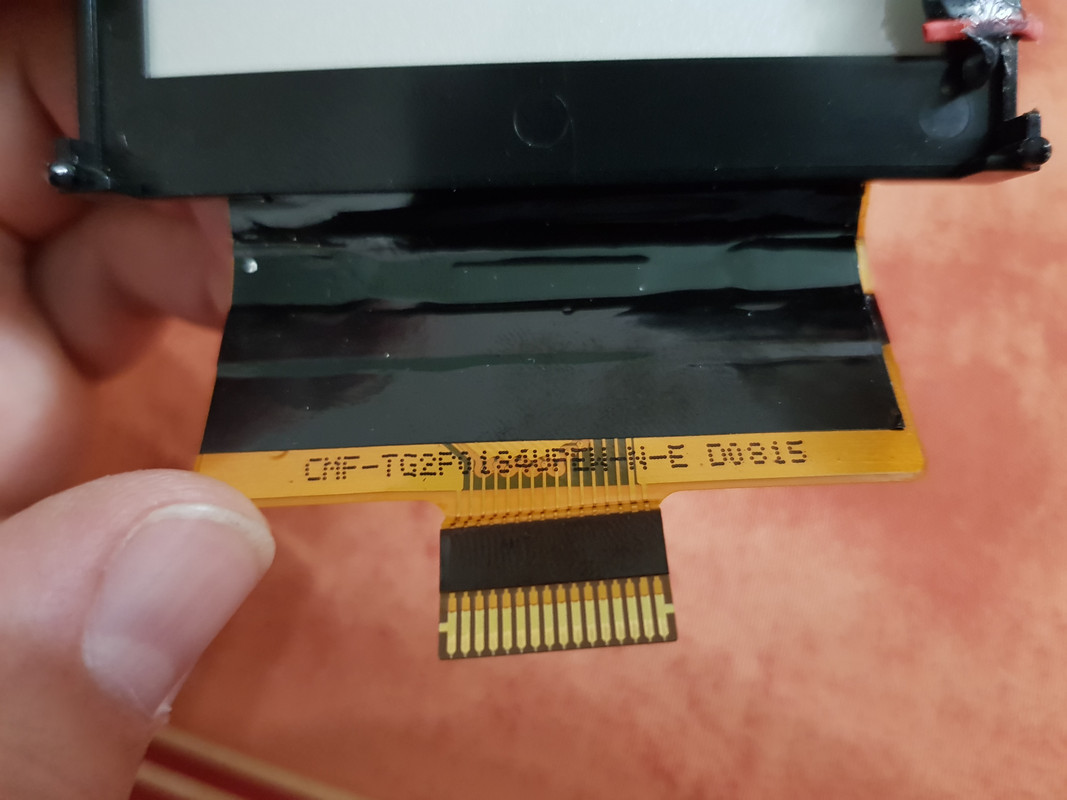

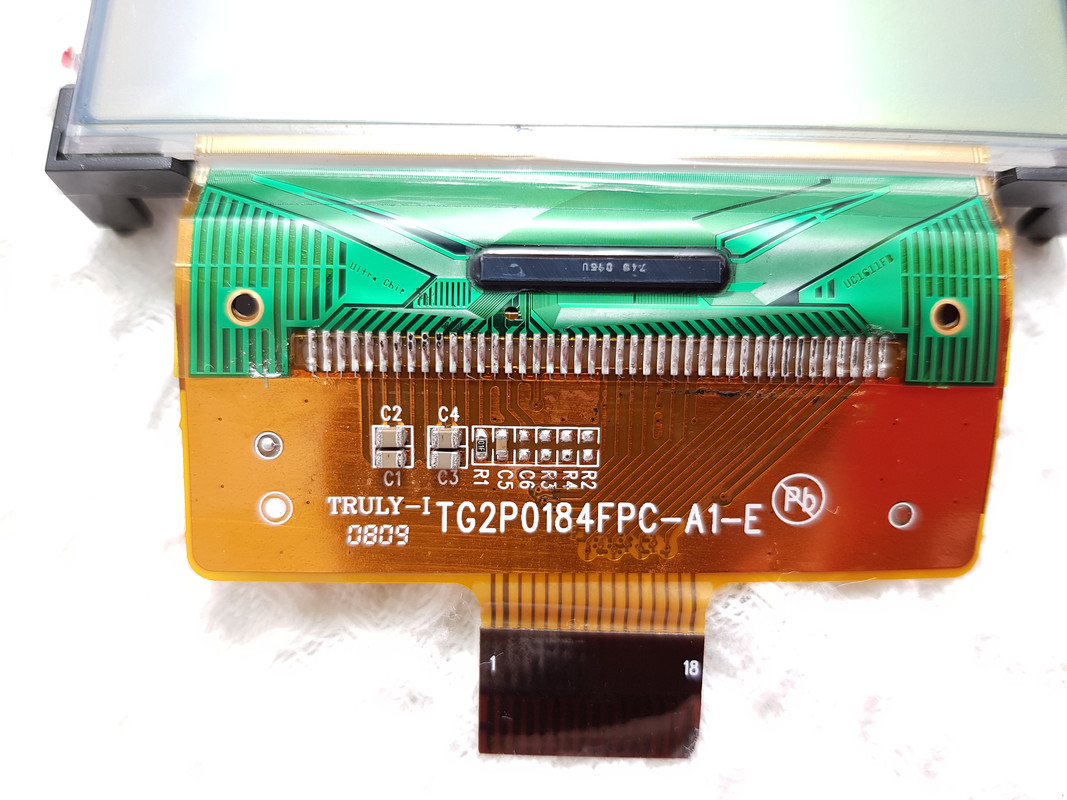

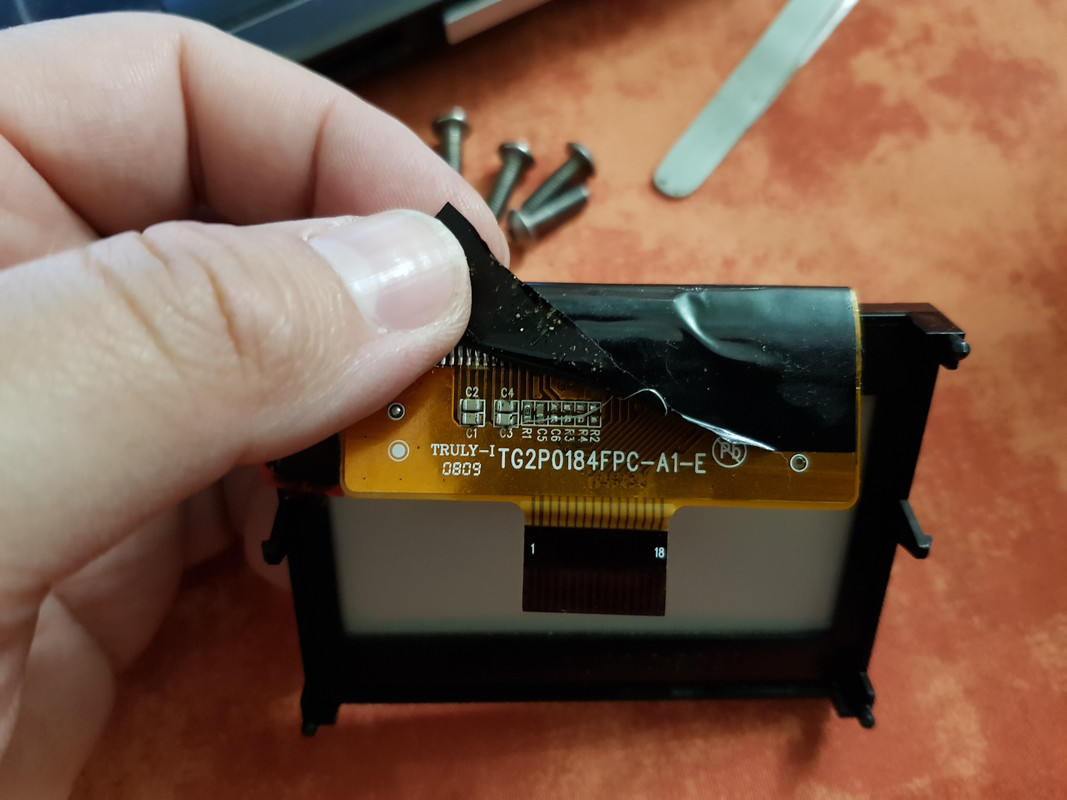

Ещё:

user posted image

user posted image

user posted image

user posted image

pjrough
вот очень похожий єкран, но интерфейсный разъем на 42 контакта.

user posted image

http://www.jiyalcm.com/upload/day_130722/2...21611526736.pdf

блин, как бы это не он и есть. В етрековском только стоит переходник с кондерами и резистором....
Low
Ну смотри, там же на гибкой плате всё разжёвано. UC1611FB UC это производитель Ultra Chip, 1611 - модель контроллера, FB - Flex Board(гибкая плата). Датиш изучай внимательно. Для разных корпусов одного и того-же контроллера может различаться инициализация и если подкинешь не тот, то ничего не увидишь на дисплее. Для поиска датиша вбей в поисковике гугль UC1611_v0.81, выйдет 4 ссылки нерабочих, но там есть сохранённый гуглем PDF с даташитом. Нажмёшь открыть сохранённую копию. Заказчик может указать производителю тип активной шины и уже ни каким образом её не переключишь, а может быть универсальный, т.е. подключай как тебе надо хоть I2C хоть SPI.
P.S. на твоём тоже 42 контакта. смотри распиновку, может выйти 1:1. smile.gif
pjrough
Спасибо за ответ, буду читать и осмысливать ещё несколько рез, (все же не мой профиль и сталкиваюсь первый раз).

Вопрос ещё такой, дисплей на другом контроллере теоретически можно подключить? Зная подключение I2C / SPI. И пинауты?

Сами матрицы на UC1611 не так распространены просто....
Low
другой скорее всего нет. да, этот работает по spi 3 или spi 4.
pjrough
QUOTE(Low @ Dec 14 2018, 10:38)
...
P.S. на твоём тоже 42 контакта. смотри распиновку, может выйти 1:1. smile.gif



Да, все верно, переходник нужен будет 42 pin - на 18pin.

Он, как понимаю указавает на тип обмена данными.
По даташиту смотрел, что для саралештного обмена (?) данными часть дата-контактов уходит на землю. (Если ничего не путаю).
Low
дык у тебя зелёная плата - это дисплей, а жёлтая переходник. только распиновку надо уточнить и желатель точный тип контроллера(есть с буквой s). чтобы узнать точный контроллер нужен снимок макро самого чипа.
pjrough
Там не много инфиниум написано:

user posted image
Low
Надо отпаять шлейф от переходника, снять чёрный скотч. Там через плёнку будет виден сам кристалл с выводами. Вот его и надо фоткать.
pjrough
На фото выше и есть сам кристалл с выводами. С обратной стороны шлейфа абсолютно пусто.
Low
С обратной стороны будет похожее на это.
