переделка конструктива для подводного копа, герметизация не требуется

[Baka]

увидел конструктив,и решил бежать в магазин вроде чего то не хвотает ????

Сообщение отредактировано Baka: Jun 21 2011, 21:59

[burno]

тоже разрабатываю бокс для ГМП.
у меня принцип проще.
раньше люди лазили под воду в кессонах-это такие "перевёрнутые кастрюли" в которые подавался воздух а снизу никакой герметизации.так вот :принцип бокса в принципе для любого прибора следующий:
удлинённый прозрачный пластиковый бокс переворачиваем горловиной вниз.
по краю клеится из тонкой прорезиненной ткани "юбка" длинной см.50
на "юбке" крепятся грузы для удержания бокса горловиной вниз и шнурки
-так как настройки на ГМП крутить постоянно не требуется,включаем прибор,через резиновую "юбку" вставляем ГМП в бокс и шнурками завязываем "юбку"вокруг кабеля катушки и наушников.прозрачный бокс позволяет контролировать отсутствие воды ,а грузы на "юбке" не дают конструкции перевернуться и она как поплавок плавает рядом.давление воздуха в перевёрнутом боксе не даёт воде подняться до прибора.всё очень просто,легко одевается,легко снимается,не требует каких либо герморазъёмов и уплотнителей.
Пэ.Сэ. если кто не понял принцип могу нарисовать на бумажке с подробными коментариями.

[Timofei]

тоже разрабатываю бокс для ГМП.
у меня принцип проще.
раньше люди лазили под воду в кессонах-это такие "перевёрнутые кастрюли" в которые подавался воздух а снизу никакой герметизации.так вот :принцип бокса в принципе для любого прибора следующий:
удлинённый прозрачный пластиковый бокс переворачиваем горловиной вниз.
по краю клеится из тонкой прорезиненной ткани "юбка" длинной см.50
на "юбке" крепятся грузы для удержания бокса горловиной вниз и шнурки
-так как настройки на ГМП крутить постоянно не требуется,включаем прибор,через резиновую "юбку" вставляем ГМП в бокс и шнурками завязываем "юбку"вокруг кабеля катушки и наушников.прозрачный бокс позволяет контролировать отсутствие воды ,а грузы на "юбке" не дают конструкции перевернуться и она как поплавок плавает рядом.давление воздуха в перевёрнутом боксе не даёт воде подняться до прибора.всё очень просто,легко одевается,легко снимается,не требует каких либо герморазъёмов и уплотнителей.
Пэ.Сэ. если кто не понял принцип могу нарисовать на бумажке с подробными коментариями.

А вы в курсе что на планете Земля, существует такая субстанция под названием КОНДЕНСАТ.
С микро - схемой в пластиковом "колпаке", произойдёт тоже самое, что и с помидорами в парнике.

[Baka]

Увожаемые форумчане,под скажите пожалуйста разкладку проводов на штэкер,для асе 150

[Зоркий_Глаз]

А вы в курсе что на планете Земля, существует такая субстанция под названием КОНДЕНСАТ.
С микро - схемой в пластиковом "колпаке", произойдёт тоже самое, что и с помидорами в парнике.

Тимофей, ну что ты всё усложняешь..
Одним ГМП больше, одним ГМП меньше..
Ну кто их считает, эти ГМП ??

[Timofei]

Тимофей, ну что ты всё усложняешь..
Одним ГМП больше, одним ГМП меньше..
Ну кто их считает, эти ГМП ??

Простите Бога ради...неподумал,эхх ну как же я так оплошал

[DIM]

Копеечный прибор .... Селикагеля в пакетах натолкал.... После сезона купил новый, французы в шоколаде

[М.А.Н.]

Красиво жить не запретишь!

[iceburger]

Увожаемые форумчане,под скажите пожалуйста разкладку проводов на штэкер,для асе 150

Дык хто же её знает и помнит? Вскрываете штекер, перерисовываете и все... Дел на пять минут...

[Baka]

у родного провода 5 жил,тот который купил вместе со штэкерами 4 жилы + экран. куда поять экран

[burno]

А вы в курсе что на планете Земля, существует такая субстанция под названием КОНДЕНСАТ.
С микро - схемой в пластиковом "колпаке", произойдёт тоже самое, что и с помидорами в парнике.

конденсат выпадет только в случае,если держать прибор в боксе весь сезон.а так включил,засунул в бокс,отработал .после вынял из бокса,выключил и на свежий воздух.
вот типа схемку накидал чтоб понятней было:

Вложенные эскизы изображений

[Дик]

конденсат выпадет только в случае,если держать прибор в боксе весь сезон.а так включил,засунул в бокс,отработал .после вынял из бокса,выключил и на свежий воздух.
вот типа схемку накидал чтоб понятней было:

поидее вполне реально,только не понятно зачем грузы !? не проще сделать прямую штангу (как на мече) и укрепить прибор на самом конце,в таком положении он будет почти всегда над водой,а защитный корпус предохранит прибор от волн и случайных падений в воду. ну а там как говорится дело хозяйское.

[DIM]

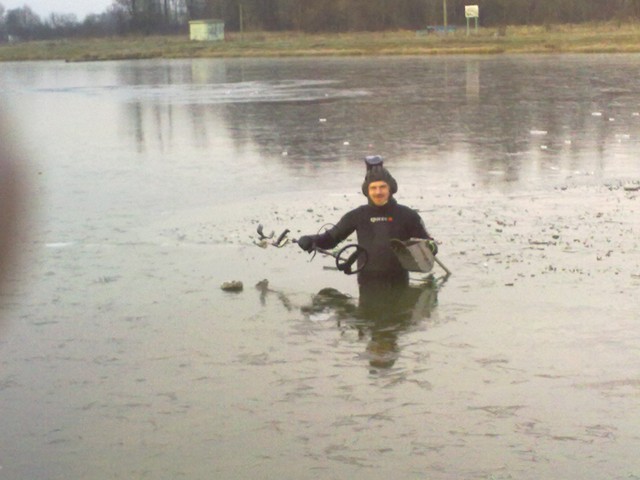

Вот он,всегда над водой :

Осталось в бокс его запендюкать

[Mr. FOG]

Вот он,всегда над водой :
Осталось в бокс его запендюкать

DIM,Прости меня тупорылого , а зачем его задирать ,черте куда ,если все равно в боксе, да и когда отпустишь штангу при промывке скуба вся эта ,,эйфелева башня,,кувыркнётся в воду а она кувыркнется есть такое понятие как ,,метацентричекая высота,, это хоть не много не из той оперы ,и тем не менее земное притяжение пока ни кто не отменял

[Sergeich]

а чтобы не кувырнуть, можно удлинённую часть штанги сделать буквой Г, только в другую сторону. в итоге даже при поднятии катухи и погружении прямой части удлинённой штанги загнутая часть находится над водой.

[DIM]

DIM,Прости меня тупорылого , а зачем его задирать ,черте куда ,если все равно в боксе, да и когда отпустишь штангу при промывке скуба вся эта ,,эйфелева башня,,кувыркнётся в воду а она кувыркнется есть такое понятие как ,,метацентричекая высота,, это хоть не много не из той оперы ,и тем не менее земное притяжение пока ни кто не отменял

А никуда он не кувыркнётся.Если присмотрется к снимку,то виден внедрённый подлокотник от Тёрки. Прибор при отпускании висит на ремне подлокотника ,ещё не удалось притопить ни разу. (тьфу-тьфу)..А бокса у меня пока нет, проехал сегодня кучу деревенских магазинов,нет таких...

[GSL]

Увожаемые форумчане,под скажите пожалуйста разкладку проводов на штэкер,для асе 150

У АСЕ 250 такая разводка. У 150 на 90% всего такая же. "Прозвонил" , спаял по этой схеме на самодельной катушке все работает.

[burno]

поидее вполне реально,только не понятно зачем грузы !? не проще сделать прямую штангу (как на мече) и укрепить прибор на самом конце,в таком положении он будет почти всегда над водой,а защитный корпус предохранит прибор от волн и случайных падений в воду. ну а там как говорится дело хозяйское.

Ну !!! я думал далее вы сами додумаете.
в положении поиска "по грудь" я блок и не герметизировал бы.по грудь" когда хожу блок прицеплен на голове.
весь сыр-бор для того чтобы можно было ходить глубже двух метров.блок прибора в гермокорпусе легче воды и потому стремится всплыть.когда же я хочу проверить места для ныряний,одеваю акваланг делаю перегруз и пешочком топаю по дну к месту и если глубина там поболее длинны шнура(2,3 м. ),то прибор не отклоняясь от вертикали (для чего собственно и служат компенсирующие грузы) слегка притапливается без ущерба для собственного здоровья.
если хожу "по грудь" блок плавает за мной.
Да! чуть не забыл про наушники!!!!!покупаем "наушники-затычки" для плеера,но только не дешёвые узкоглазые,а настоящие желательно Koss. ГМП требователен к качеству воспроизводимого звука и потому необходимо перед покупкой глянуть на диапазон воспроизводимых частот,особенно на "низы".штекер должен быть загнут под 90 градусов и никаких регуляторов громкости.далее возле штекере делаем разрез и удлиняем провод на см.80,герметизируем пайку.на сами динамики одеваем от презика (желательно не Б.У. ) верх и туго заматываем на проводе ниткой.теперь их можно погружать в воду.
и так:
-ГМП в бокс (плавает рядом)
-"наушники-затычки" соответственно в уши под шлем гидрика
-вперёд гулять по дну!!!!

Вложенные эскизы изображений

[flagman]

Не удивлюсь если в этом болоте ты еще и неплохо нарыл , а вообще молодец, я про принцип колокола и не думал.... хотя для быстрого прочесывания крупноплощадных пляжей "хвост" с буйком будет не супер .... движение ограничивает и на провод лишняя нагрузка...
2 Вака - а почему бы не поставить настоящие пластиковые гермораъемы? Вон фирма Симметрон имеет представительства по все СНГовщине, степень защиты как положено - ИР68


Сообщение отредактировано flagman: Mar 6 2011, 20:12

[Mr. FOG]

А никуда он не кувыркнётся.Если присмотрется к снимку,то виден внедрённый подлокотник от Тёрки. Прибор при отпускании висит на ремне подлокотника ,ещё не удалось притопить ни разу. (тьфу-тьфу)..А бокса у меня пока нет, проехал сегодня кучу деревенских магазинов,нет таких...

Понятно, тока на снимке нет ремешка

в этом карамысле пока катушка тяжелее блок будет над водой как тока центр тяжести переместится блок искупается
