переделка конструктива для подводного копа, герметизация не требуется

[burno]

я переделал свой сухопутный прибор ,приспособив его для поиска по пляжам.правда поиск идёт не больше ,чем по шею но и этого вполне достаточно.подробно попытаюсь объяснить:
1.снимается сам блок со штанги.в силу конструкции пришлось сделать кронштейн,вместо оставшегося на рукояти,для крепления на транец.
2.удлиняется кабель.я использовал кабель от испорченной катушки(вял у товарища)на отдельной фотке опишу способ герметизации спайки.

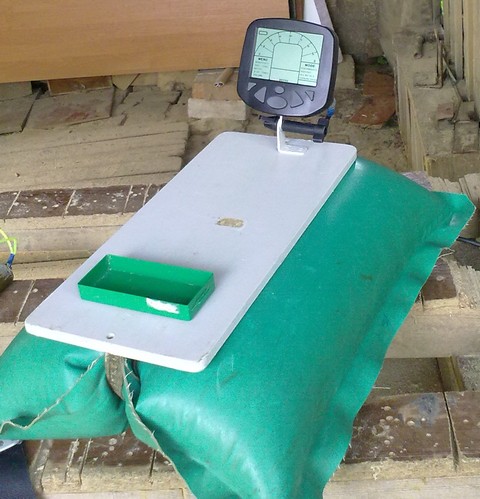

3.берётся надувная подушка от лодки.на неё делается жёсткий транец.на транец крепление для блока МД
4.на штангу добавляем:под подлокотник-поплавок,чтобы он плавал.на катушку-груз,чтобы он тонул.

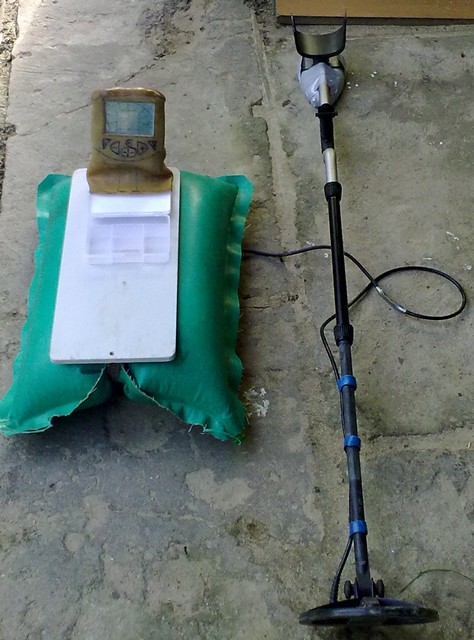

вот фото общего плана.

Вложенные эскизы изображений

[М.А.Н.]

я переделал свой сухопутный прибор  ,приспособив его для поиска по пляжам.правда поиск идёт не больше ,чем по шею но и этого вполне достаточно.подробно попытаюсь объяснить:
1.снимается сам блок со штанги.в силу конструкции  пришлось сделать кронштейн,вместо оставшегося на рукояти,для крепления на транец.
2.удлиняется кабель.я использовал кабель от испорченной катушки(вял у товарища)на отдельной фотке опишу способ герметизации спайки.
3.берётся надувная подушка от лодки.на неё делается жёсткий транец.на транец крепление для блока МД
4.на штангу добавляем:под подлокотник-поплавок,чтобы он плавал.на катушку-груз,чтобы он тонул.
вот фото общего плана.

Обидно-конкурентов прибавиться

[dzeis]

Обидно-конкурентов прибавиться

дааа уж! тайна раскрыта! а зачем?...

[забулдыг]

Да и так уже клоунов с блоками на макушке часто встречаю. Идёшь, одна бошка из речки торчит.

[zicson]

Сообщение отредактировано zicson: Sep 15 2010, 23:01

[burno]

хотел из лучших побуждений описать всё в подробных фотографиях,но вижу этому здесь весьма не рады.сел вот перед компом и чешу репу стоит ли продолжать?????

[Zelot]

Обидно-конкурентов прибавиться

Естесственно! Кто говорит,что их становится меньше- смело бросайте в него камень!

[koldun]

по секрету ТОЛЬКО для подвохов -ВСЁ САМОЕ ИНТЕРЕСНОЕ ВЫШЕ макушки -так чо акваланг с мечом рулят--да и с подушкой непоходишь в волну --а тут одел гидрик ,баллоончик 12л и вперёд многие бывшие пляжи щас затопленны и находяться на глубине 2-3 метра

[Doktor.S]

хотел из лучших побуждений описать всё в подробных фотографиях,но вижу этому здесь весьма не рады.сел вот перед компом и чешу репу стоит ли продолжать?????

Конечно стоит, а неадекватные люди есть на любом форуме.Мне вот только непонятно, подушку, что придерживать надо? её ведь ветер и волна постоянно крутить и уносить будут? А наушники, без них в ветер плохо...

[koldun]

мне лично нравяться люди которые постоянно что-то пытаються улучшить --полностью приветствую ВАшу тему --продолжать в томже духе

[zicson]

мне лично нравяться люди которые постоянно что-то пытаються улучшить --полностью приветствую ВАшу тему --продолжать в томже духе

а чего тут улучшать - для тех кто в теме, мысль абсолютно не новая, а давно известная и многими используемая , оригинальность может быть только в разных поплавках и способах крепления прибора, другое дело что пока никто её так полностью и открыто не афишировал, так как появление такой конструкции на сайтах, в сборе и с подробным описанием, неизбежно вызовет массовый приток копачей из лесов и полей (где фарта всё меньше и меньше) в воду до горла, где хабор оф таки регулярно пополняется.

[burno]

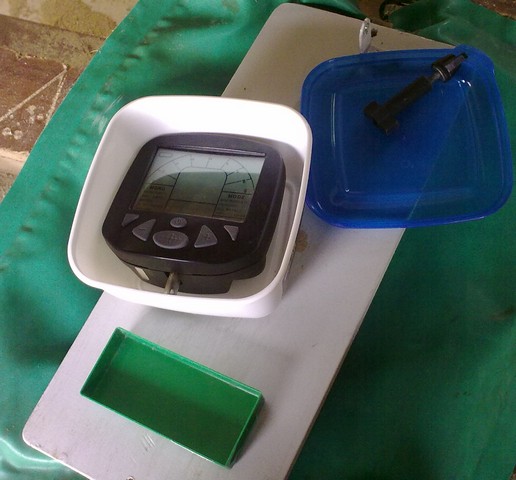

подушка состоит из двух надувных баллонов .транец делается из куска фанеры.по центру транца приделывается ремешок.надуваешь один баллон ,одеваешь ремешок с транцем,надуваешь второй баллон.теперь транец не соскочит.крепление блока-простое ушко.привинчивается простым винтом.самое главное!на ремешок снизу вешаю груз-якорь киль этак пять,чтобы на волне не перевернуло конструкцию.защиту на блок сваял из резиновой диэлектрической перчатки:просто натягивается сверху.вклеил напротив экрана оргстекло,заклеил верх,нарисовал маркером где кнопки.в месте присоединения штекера приклеил палец от той же рукавицы-штекер проходит как бы через трубку.после копа отвинчиваю блок и укладываю его в бокс.это пластиковая посуда для микроволновки.

Вложенные эскизы изображений

[Doktor.S]

защиту на блок сваял из резиновой диэлектрической перчатки

Наверно всё же не из диэлектрической, а из медицинской или хозяиственной.
Учти, "намертво надолго" этого делать не рекомендуется. Я так 54-ку два года назад "убил". При любом раскладе, особенно при большой разнице температур в помещении и на улице, будет выпадать, внутри прибора роса(конденсат).
Советую после каждого копа всю эту герметизацию срезать и блок ставить на проветривание.Я лично так и делаю, геморойно конечно, но другого варианта я не вижу.
Но я так и не понял по поводу волны и ветра, якорями растягивать надо подушку

Сообщение отредактировано Doktor.S: Sep 16 2010, 11:09

[flagman]

Раз уж есть плот, туда можно еще добавить просеивательную корзинку прямоугольную и промышленная добыча пойдет, а вообще молодей и за плот и за экскаватор +

[Pirse]

На мой взгляд автомобильная камера была бы лучше ее сложнее перевернуть
волне а во внутрь ее твою подушку от лодки както приклеить

[Зоркий_Глаз]

Лучше сразу матрац надувной, двубортный, двуспальный.
А как копать устал, залез на него, полежал, отдохнуть и снова в воду..

[Engineer]

Но я так и не понял по поводу волны и ветра, якорями растягивать надо подушку

Зачем якорями? Привязать к себе не достаточно? Копать по звуку.

[burno]

сегодня копал в ветер.есть конечно неудобство по поводу сноса надувной подушки при ветре.под самой подушкой висит груз он немного придерживает.на самой катушке лежит груз.я по быстренькому приспособил изолятор от высоковольтки.этот груз работает в качестве якоря,когда копаешь двумя руками.когда хожу по пояс,то кабель зажимаю между транцем и надувной подушкой,что бы дисплей блока смотрел на меня.при переходе по шею-освобождаю и ориентируюсь уже по звуку.защита у меня съёмная.как и видно на фото,одевается сверху.сам блок переношу отдельно в боксе для приготовления пищи в микроволновке.после копа обязательно всё на просушку!

[burno]

вот конструктив самой штанги и катушки.для экономии длинны кабеля на первую штангу одел три колечка из пластмассы и прикрутил их изолентой.за последнее колечко(сделал кстати их из горлышек пластиковых бутылок)привязана резинка от донки на конце которой крючочек. крючок зацепляется за последнюю дырочку на второй штанге и держит кабель в натяжку для избежания ложных сработок.на катушку одевается груз.у меня это кусок изолятора от высоковольтной линии.лучше конечно что-то помягче и что бы не так сильно болталось.можно пошить длинный мешочек,заполнить его песком и зашить колечком.длинны зафиксированного кабеля вполне достаточно для избежания сработок и оставшийся кабель позволяет глубже заходить в воду.

Вложенные эскизы изображений

[Мотоциклист]

Наверно всё же не из диэлектрической, а из медицинской или хозяиственной.
Учти, "намертво надолго" этого делать не рекомендуется. Я так 54-ку два года назад "убил". При любом раскладе, особенно при большой разнице температур в помещении и на улице, будет выпадать, внутри прибора роса(конденсат).
Советую после каждого копа всю эту герметизацию срезать и блок ставить на проветривание.Я лично так и делаю, геморойно конечно, но другого варианта я не вижу.
Но я так и не понял по поводу волны и ветра, якорями растягивать надо подушку

Доктор,только НЕ электрик может не узнать на первом фото характерную резину ДИЭЛЕКТРИЧЕСКОЙ перчатки.
