Сломаны разьемы на XP Gold Maxx Power

[Klausman]

Проблема такая,сломан разьем на блоке и катушке XP Gold Maxx Power.Подскажите пожалуйста можно поменять разьем и штекер например от аськи?Спасибо.

[fiskars]

можно хоть на скрутку сделать. Только первая проблема в том что как потом на него другие катушки цеплять? тоже перепаивать? и второе. как его потом продавать?

[Klausman]

можно хоть на скрутку сделать. Только первая проблема в том что как потом на него другие катушки цеплять? тоже перепаивать? и второе. как его потом продавать?

купил за очень и очень недорого, поэтому проблем не вижу.

[fiskars]

разьем можно какой угодно ставить, главное чтоб с гайкой. Без гайки будут глюки. Можно что то типа mini-XLR

[Klausman]

Спасибо

[valexv]

на форуме утопленник проскакивал!вариант как донор.

[Klausman]

А если нет гнезда на блоке,как определить какой провод куда впаивать?

[laser]

Где находитесь? Я бы вам сделал. Можно в личку.

[Klausman]

Спасибо Putnik.

Сообщение отредактировано Klausman: Jan 23 2015, 11:35

Вложенные эскизы изображений

[Klausman]

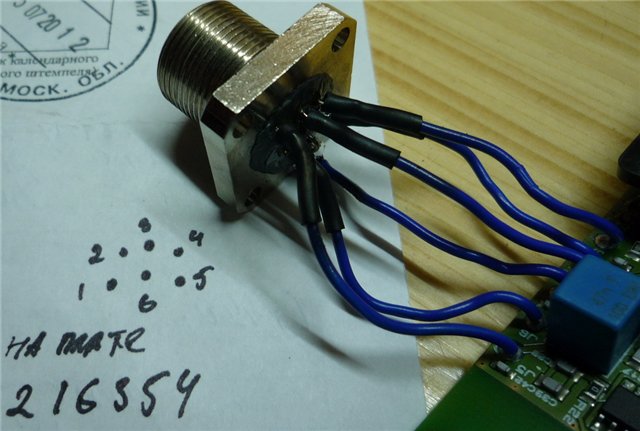

Вот здесь кому нужно все есть,спасибо огромное комрадам http://www.reviewdetector.ru/index.php?sho...ic=328188&st=60

[Юный артист]

друзья кто нибудь пользуется родным зарядным хп голдмакс, джимакс как оно заряжает,работает? хочу купить и не знаю стоит ли.

[Fuma]

Попалась в ремонт катушка ГМПовера. Хочу сказать по поводу кабеля, он мне показался надежным и прочным. Кабель грубый, не потерпит навивания на штангу виток к витку. Есть такие любители, виток к витку, как веревочку.....Провод не рвется, ломается изоляция проводов, получается КЗ. Если по человечески с кабелем, то ему сноса нет.

В процессе ремонта, увидел, что схема датчика, которая здесь была размещена, имеет небольшую ошибку. Уточненная такая. К и Э транзистора поменял местами:

Разъем тоже просили перебрать. Ведь всегда есть желание посмотреть, а вдруг там плохо припаяли. А здесь разъем неразборный. То есть разъем разборный, только потом собирай как хочешь. Собрал вот так:

Старая часть плюс корпус из эпоксидки, достаточно прочный, не хуже оригинала.
Но теперь снова не разберешь. Был бы мой прибор, переделал бы на разъемы от Совера.

[Fuma]

Приобрел себе XP GMP, чтобы ремонтировать катушки к этому прибору.
Столкнулся с тем что сломаны держатели аккумуляторов и склеены скотчем. Фирма не предусмотрела для держателей доставалки, типа ленточки. И потому они ломаются. Очень просто починить, если есть паяльник.
Горячим паяльником легонько пройтись по шву излома, слепить сломанные части. Потом взять из холодильника банку сгущенки, или оливок, или горошка, или жестяную банку от кофе, тысячи вариантов починки. Вырезать полоску жести, согнуть как на фото и вплавить паяльником. Теперь никогда не сломается....



Жесть тонкая и потому держатели свободно ходят в блоке, так же как и новые.
Но крепче новых.

Сообщение отредактировано Fuma: Nov 11 2015, 15:59

[kolhosniy pank]

Спасибо за идею а то я устал уже их клеить.

[Простой_НИК]

Схема перерисованное мое авторство, впаивал транзистор сам, и хожу уже год, а вот нумерация выводов неверная. Не 3.4. А 4.5. А вы вообще нарисовали 4.3. поменяв их мстами. вечером скину фото схемы.

Сообщение отредактировано Простой_НИК: Dec 8 2015, 12:57

[Fuma]

Схему не рисовал, взял готовую, наверно Вашу. Катушку разбирал, обратил внимание, что транзистор не так стоит на схеме. Сейчас, то что нарисовано верно.

[Простой_НИК]

Схему не рисовал, взял готовую, наверно Вашу. Катушку разбирал, обратил внимание, что транзистор не так стоит на схеме. Сейчас, то что нарисовано верно.

Не у меня верно всё, та не моя была. Но поначалу до вскрытия я тоже нашел несколько схем. Просто нарисована эта по тому же принципу.
Я только счетал пины слева на права пропустив центральные а это бред, там 4, 5 вместо 3,4.




BC547C впаял.

Нашел разъемы на ГМП, но только Юр лицо может заказывать.

[Fuma]

На том рисунке нарисован разъем, на нем пронумерованы контакты. Правильно , неправильно, но на самом разъеме я надписей не нашел. Потому взял за основу, то что кто-то уже нарисовал.
У Вас 1234 на схеме, а где разъем? Получается ребус. Разбирай катушку снова ищи концы?

[DIOS]

...
Нашел разъемы на ГМП, но только Юр лицо может заказывать.

Напишите ссылку, пожалуйста ...

[Простой_НИК]

www.MT-system.ru

Я только не понял почему резьба м12, сбросил уточнить, у меня 15мм резьба на блоке.

Судя по документу я не правильно пронумировал контакты. И не важно что 8штук, 2 не используем, выкусываем, расстановка не нарушена, на наших тоже 2 контакта не просверлены а намечены.

Сайт производителя с каталогами, можно самим выбрать. mhconnectors.com

Мне для моей ультимайт нужен 1 разъем, тот что после разборки стал, в прошлые выходные подвел, временно опять починил но это не то, внутренняя черная с контактами проворачивается относительно хромированной трубки с термоусадкой, чуть не так и провода оторвет, хоть и залил горячим клеем и стяжками всё стянул помимо термоусадки.

Сообщение отредактировано Простой_НИК: Dec 9 2015, 00:56

Вложенные файлы
 12_08BFFA_SL8001.pdf ( 88.79Кб ) Количество скачиваний: 236
