Справочник-патроны, гильзы, клейма, описание..., Всё... для определения....

[Мозголом]

в каком месте это флак?
Это ВЯ-23

[fasero]

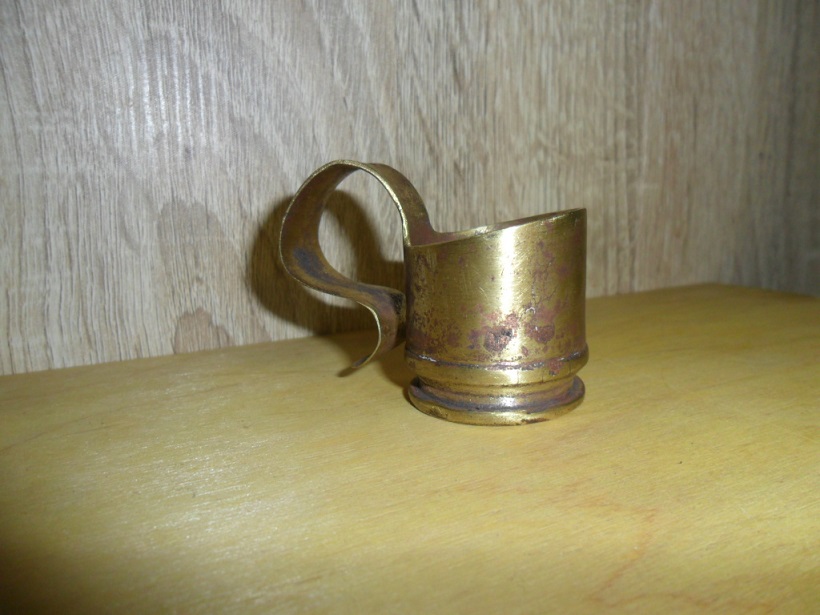

Да вы правы , не разглядел . Только сделал подсвечник из гильзы ВЯ ,красивенько из них получается. Только пятна розовые похоже не вывести.

Сообщение отредактировано fasero: Jul 19 2020, 00:01

Вложенные эскизы изображений

[Штык-молодец]

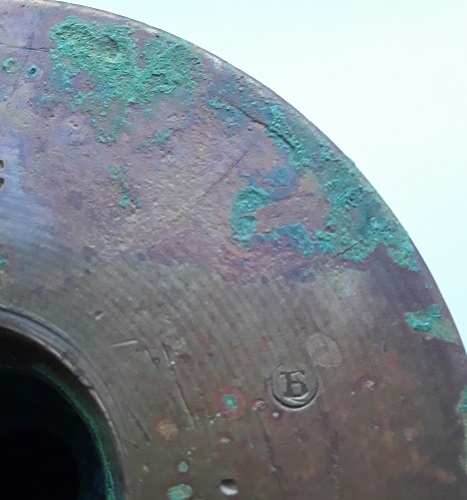

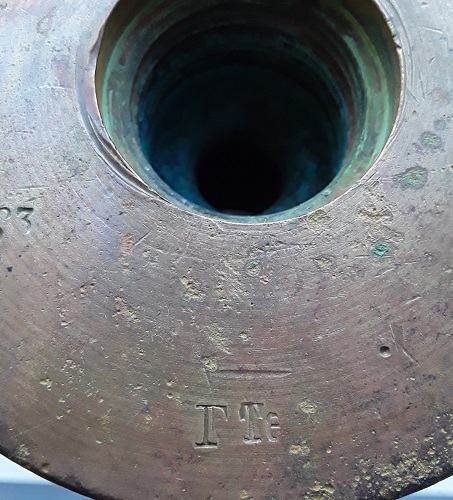

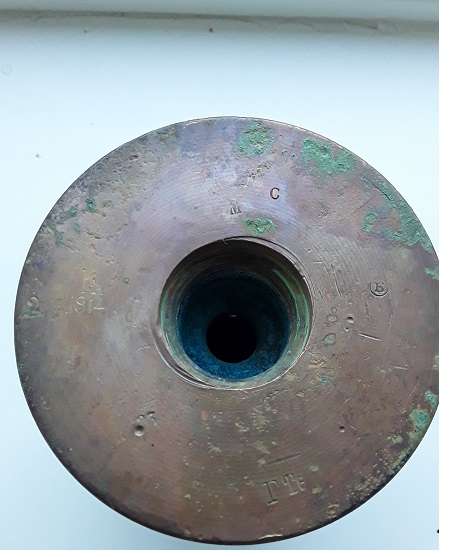

Привет, братцы-кролики! Помогите определить, от какого орудия найденная 76-мм гильза. Длина 165 мм. Клейма: слева цифра 2, 1914 г , над годом то ли русские буквы Г Х, то ли латинские цифры I X, справа буква Б в кружочке, внизу русские буквы Г Т и по-моему, старая буква фита, сверху цифра 10, буквы С М.

Вложенные эскизы изображений

[Аден]

Привет, братцы-кролики! Помогите определить, от какого орудия найденная 76-мм гильза. Длина 165 мм. Клейма: слева цифра 2, 1914 г , над годом то ли русские буквы Г Х, то ли латинские цифры I X, справа буква Б в кружочке, внизу русские буквы Г Т и по-моему, старая буква фита, сверху цифра 10, буквы С М.

Изначально для горной пушки обр. 1909г, в дальнейшем ОБ-25. Вот выдержка из описания такого заряда - (Выстрелы орудия комплектовались в виде унитарного патрона. Выстрелы ОБ-25 не были взаимозаменяемы с выстрелами каких-либо других советских 76-мм орудий: пушка имела собственную, специально разработанную для неё баллистику. При этом для комплектования выстрелов использовались существующие штатные снаряды от 76-мм пушек, а гильза была получена путём укорачивания гильзы от 76-мм горных пушек обр. 1904 и 1909 гг.: со 191 мм до 167 мм. Такое решение позволило быстро насытить новые полковые пушки необходимым боекомплектом, причём гильзы для комплектации шли как новые, так и полученные путём обрезки имевшихся в запасе гильз горных пушек)

[Штык-молодец]

Изначально для горной пушки обр. 1909г, в дальнейшем ОБ-25. Вот выдержка из описания такого заряда - (Выстрелы орудия комплектовались в виде унитарного патрона. Выстрелы ОБ-25 не были взаимозаменяемы с выстрелами каких-либо других советских 76-мм орудий: пушка имела собственную, специально разработанную для неё баллистику. При этом для комплектования выстрелов использовались существующие штатные снаряды от 76-мм пушек, а гильза была получена путём укорачивания гильзы от 76-мм горных пушек обр. 1904 и 1909 гг.: со 191 мм до 167 мм. Такое решение позволило быстро насытить новые полковые пушки необходимым боекомплектом, причём гильзы для комплектации шли как новые, так и полученные путём обрезки имевшихся в запасе гильз горных пушек)

Спасибо за инфу. Смущает только разница в 2 мм. Причём в сети где-то встретил такой же размер гильзы - 165 мм. А по клеймам ничего не скажите?

[Аден]

. А по клеймам ничего не скажите?

Справа и внизу клейма приёмки, слева дата изготовления. Можно найти фамилии приёмщиков, но есть ли смысл?

[Изгнанник]

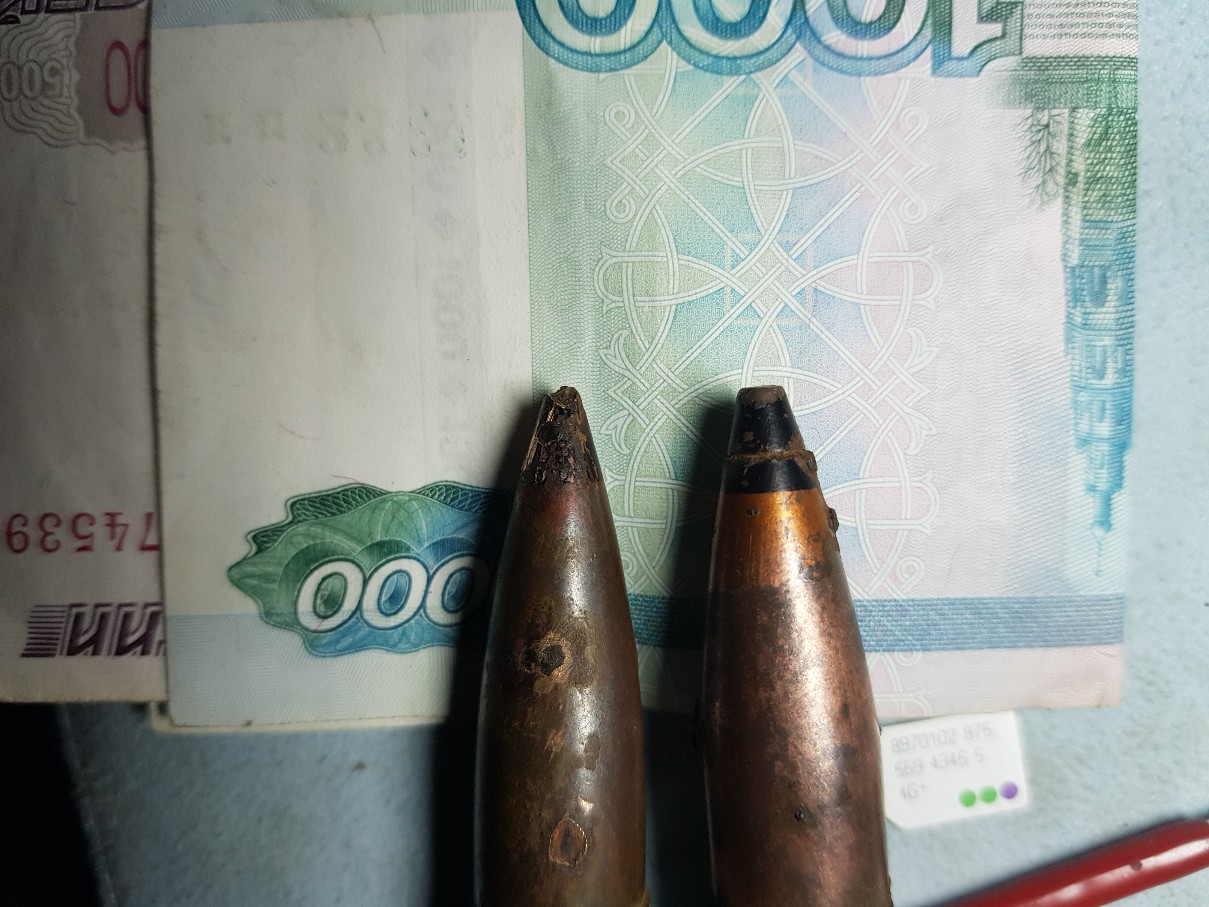

Здравствуйте.Попалось два 12.7.Подскажите что за пули в них.Маркировка 41 17 и 41 3.С ув.

Вложенные эскизы изображений

[-АБВ-]

Смущает только разница в 2 мм. Причём в сети где-то встретил такой же размер гильзы - 165 мм. А по клеймам ничего не скажите?

Разница не столь велика и по всей видимости укладывается в допуски. В наставлении дословно написано: "Длина гильзы ОКОЛО 167мм" Ключевое слово - "около"
По клеймам:
На 12 часов - номер партии металла =1
На 3 ч. - производитель. "Б" в круге. Если не ошибаюсь = Завод наследников Бараноского.
На 6 ч. = клеймо приемки. "Г" = "годенъ", "Те" - клеймо приемщика(его при желании можно определить)
На 9 ч. = номер партии гильзы(цифра "2"), год выпуска(1914г), Римская IX обозначает, что гильза выпущена для горной пушки обр. 1909г
Как-то так.

[-АБВ-]

Здравствуйте.Попалось два 12.7.Подскажите  что за пули в них.Маркировка  41 17 и 41 3.С ув.

На пуле слева ниже черного лака на вершинке видятся остатки красного лака. В этом случае - Б-32= бронебойно-зажигательная. Если вершинка окрашена только черным лаком, то тогда Б-30= бронебойная.
Правая пуля - БЗФ = бронебойно-зажигательная с фосфором

[Изгнанник]

На пуле слева ниже черного лака на вершинке видятся остатки красного лака. В этом случае - Б-32= бронебойно-зажигательная. Если вершинка окрашена только черным лаком, то тогда Б-30= бронебойная.
Правая пуля - БЗФ = бронебойно-зажигательная с фосфором

Спасибо.С фосфором опасная?

[Аден]

Разница не столь велика и по всей видимости укладывается в допуски. В наставлении дословно  написано: "Длина гильзы ОКОЛО 167мм" Ключевое слово - "около"
По клеймам:
На 12 часов - номер партии металла =1
На 3 ч. - производитель. "Б" в круге. Если не ошибаюсь = Завод наследников Бараноского.
На 6 ч. = клеймо приемки. "Г" = "годенъ", "Те" - клеймо приемщика(его при желании можно определить)
На 9 ч. = номер партии гильзы(цифра "2"), год выпуска(1914г), Римская IX обозначает, что гильза выпущена для горной пушки обр. 1909г
Как-то так.

Буква (Б) в круге это клеймо приёмщика ГАУ с 1901г штабс- капитана Борделиуса.

[-АБВ-]

Буква (Б) в круге это клеймо приёмщика ГАУ с 1901г штабс- капитана Борделиуса.

Приемка ставилась на 6 часов. "Те" = поручик Терпиловский. В циркуляре написано, что приемщик ставит букву "Г" и начальные буквы своей фамилии.
На 3 часа - клеймо производителя.

[Аден]

Приемка ставилась на 6 часов. "Те" = поручик Терпиловский.  В циркуляре написано, что приемщик ставит букву "Г" и начальные буквы своей фамилии.
На 3 часа - клеймо производителя.

Соглашусь с Вами. Ввело в заблуждение полное совпадение с клеймом приёмщика.

[Олег Фарбиков]

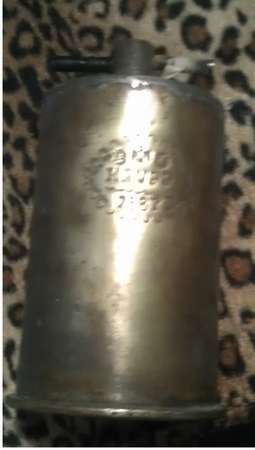

Всем здравствуйте) Прошу помощи в идентификации гильзы.

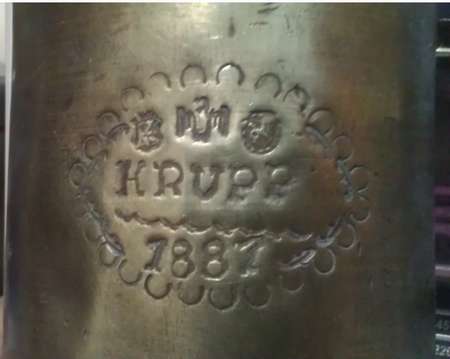

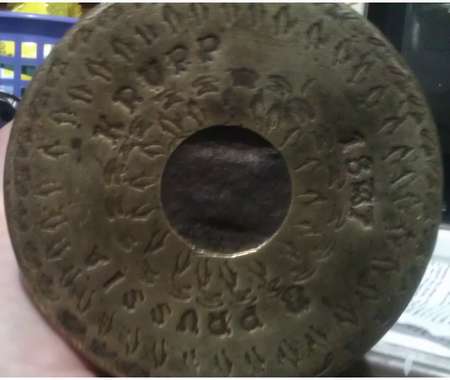

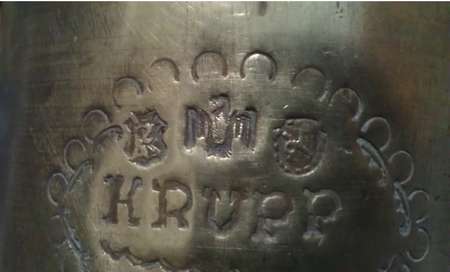

Собственно это самодельный сосуд, изготовленный из артиллерийской гильзы, но думаю она не обрезалась. Маркировка на корпусе и торце отлично просматривается. Внешний диаметр примерно 95 мм. Есть предположение что это часть боеприпаса полевого орудия С73, но в сети есть только фото орудия и снаряда, а насчет гильзы полный пробел.

Вложенные эскизы изображений

[-АБВ-]

Всем здравствуйте) Прошу помощи в идентификации гильзы.
Собственно это самодельный сосуд, изготовленный из артиллерийской гильзы, но думаю она не обрезалась. Маркировка на корпусе и торце отлично просматривается. Внешний диаметр примерно 95 мм. Есть предположение что это часть боеприпаса полевого орудия С73, но в сети есть только фото орудия и снаряда, а насчет гильзы полный пробел.

Обрезок гильзы с нештатными клеймами. Судя по английскому написанию Prussia и достаточно неряшливому исполнению клейм, это какая-то сувенирка, произведенная не в заводских условиях. Для определения исходника нужно знать, как минимум, диаметр фланца и диаметр гильзы непосредственно над фланцем.

[O.DYN]

в каком месте это флак?
Это ВЯ-23

Да нет же, вот флак. Редкое клеймо, чёрный лак по всему донцу, видимо.

Состояние бодрое, сколько может стоить? Спасибо.

[Олег Фарбиков]

Обрезок гильзы с нештатными клеймами. Судя по английскому написанию Prussia и достаточно неряшливому исполнению клейм, это какая-то сувенирка, произведенная не в заводских условиях. Для определения исходника нужно знать, как минимум, диаметр фланца и диаметр гильзы непосредственно над фланцем.

Диаметр фланца 112 мм, диаметр гильзы перед фланцем 102,65 мм

[Мозголом]

Да нет же, вот флак. Редкое клеймо, чёрный лак по всему донцу, видимо.

Состояние бодрое, сколько может стоить? Спасибо.

на этом фото флак
а на том, которое я комментировал ВЯ.
вообще не понимаю, как их можно спутать

[-АБВ-]

Диаметр фланца 112 мм, диаметр гильзы перед фланцем 102,65 мм

Не сразу заметил ваш ответ. Поскольку капсюльная втулка у вашего обрезка однозначно немецкая и, судя по ее типу, не старше 1939-40гг., то логичнее всего искать по немецким гильзам предвоенного(т.к. гильзы часто переснаряжались) и военного периода. По вашим размерам наиболее вероятный исходник - гильза 8,8cm Flak.18 (111,5 мм по фланцу и 102,6мм над фланцем) Тем более, что она достаточно распространенная и потому вполне приемлема в качестве исходника для всякого рукоделия.

[тов.Ухудшанский]

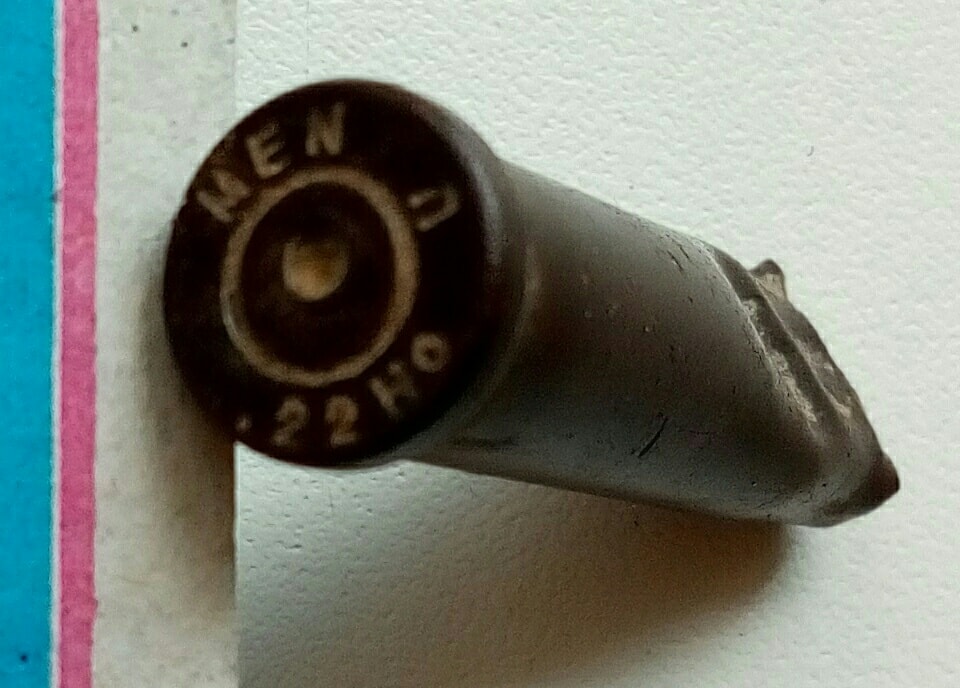

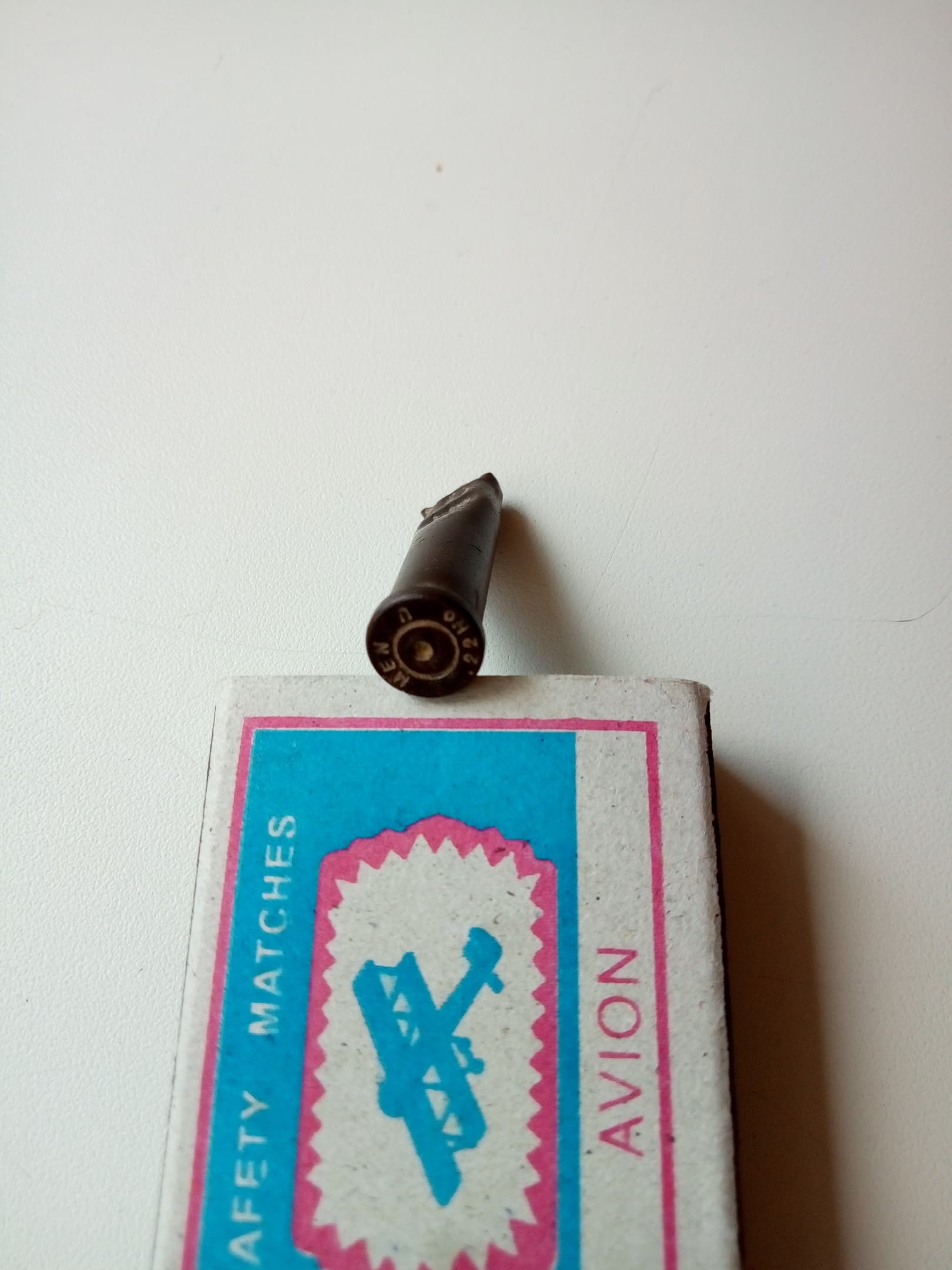

Здравствуйте! Подскажите что за гильзочка такая маленькая?
