Спасибо! Глянул. Что касается осцилографов, то они лишь самые отдаленные сходства имеют. Куда интереснее сам патент почитать. Особенно возможные вариации.

Все там хорошо со сходством

[ABC]

А есть где хоть кусок принципиалки , где спадающая кривая по выходу ОУ продвигается дальше

[Mr. Stinger]

Все там хорошо со сходством

И чего там схожего?
Так, например, выглядит отклик на осцилографа от цветной цели у Rex Land Craft:
https://youtu.be/R4idsbpqjsQ?si=iwpmpjyo-reZgQ_m

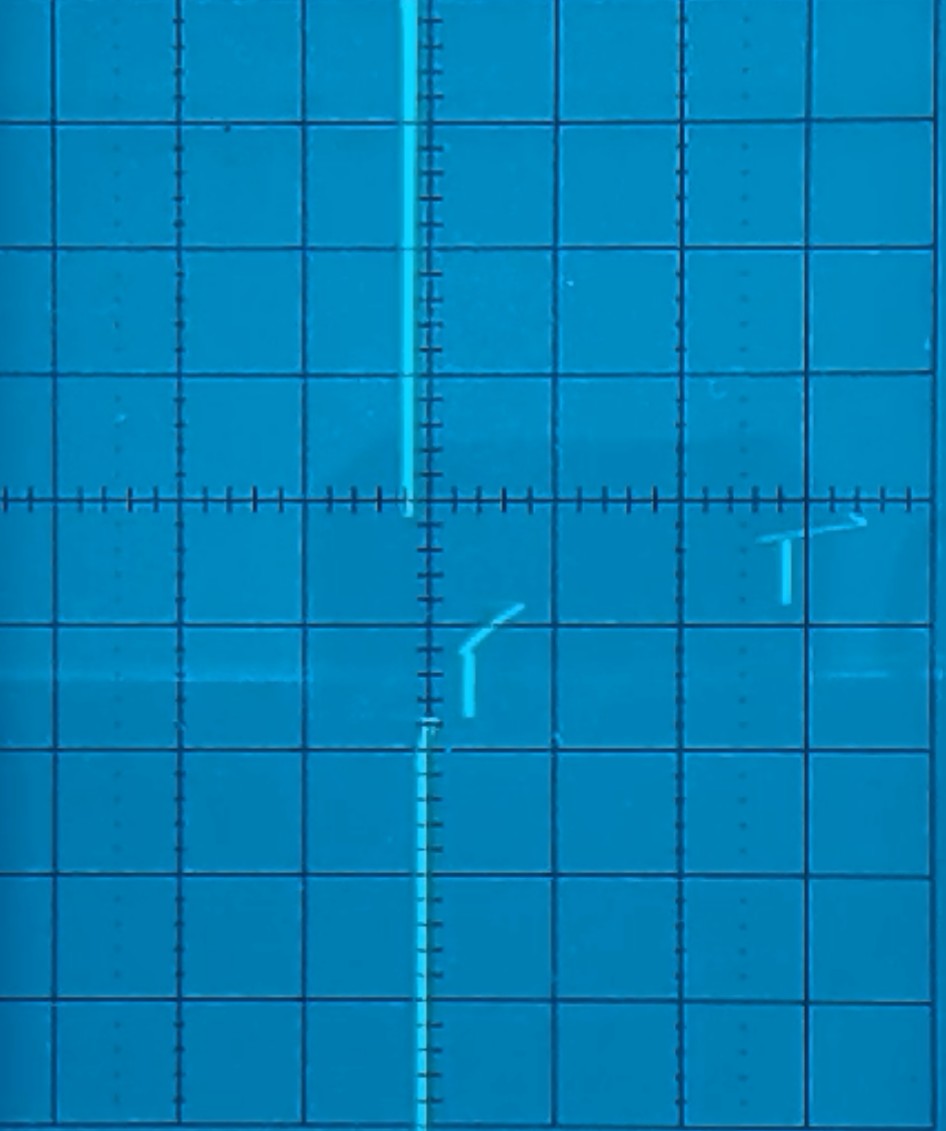

Попробуйте наложить один осцилограф на другой! Где и в каком месте сходство??? Прикрепил специально скрин осцилографа Rex Land Craft и скрин из упомянутого патента.

Сообщение отредактировано Mr. Stinger: Dec 25 2025, 00:53

Вложенные эскизы изображений

[sunseeker]

И чего там схожего?
Так, например, выглядит отклик на осцилографа от цветной цели у Rex Land Craft:
https://youtu.be/R4idsbpqjsQ?si=iwpmpjyo-reZgQ_m
Попробуйте наложить один осцилограф на другой! Где и в каком месте сходство??? Прикрепил специально скрин осцилографа Rex Land Craft и скрин из упомянутого патента.

Начинать нужно, прежде всего, с того, что у вас на экране осцила некий абстрактный сигнал, без каких-либо значений развертки по осям. Если ваш сигнал растянуть по оси Х, то картинка станет похожа на патент.

[Mr. Stinger]

No comments.

[ABC]

А схеме стоят включенные встречно диоды ,это ограничитель на приеме с катушки , далее
должен быть ОУ типа LF354 (356) после него должен быть типа LF198 (это усилитель выборки
и хранения, возможно другое решение ) , с него с 5 ноги должно идти на проц. Ткните туда осликом и все будет видно , под сработку на цель. Может кому в интерес

[Радуга]

А схеме стоят включенные  встречно диоды  ,это  ограничитель на приеме с катушки , далее
должен быть ОУ типа LF354 (356)  после него должен  быть  типа  LF198 (это усилитель выборки
и хранения, возможно другое решение ) , с него с 5 ноги должно идти на проц. Ткните туда осликом и все будет видно , под сработку на цель.  Может кому в интерес

Это что за решение под какие задачи?

[ABC]

Какое решение . Это предположение где что стоит . Написано ж посмотреть что б сигналы.
Принципиалки то нет. Возможно в праздники разберу посмотреть. Да можно и на проц встать .
По выходу первого же ОУ можно посмотреть как меняется кривая , Сигнал должен быть
типа- подъем вверх , немного вперед и кривая вниз. От качества обработки спада зависит
правильность показаний .

[YakovA]

В моем Крафте у штатого аккумулятора сильно уменьшилась емкость и пришлось немного доработать прибор. Купил на озоне разъём для китайских аналогов аккумуляторов Макита 21 В, и закрепил его к нижней панели прибора. Для меня удобно получилось, теперь и емкости в разы больше и можно оперативно поменять аккумулятор. У китайских аналогов аккумуляторов Макита 21 В на выходе фактически 19,5 В, прибор работает. Габариты немного увеличились, но для меня некритично. Штатный аккумулятор удалил.

Сообщение отредактировано YakovA: Jan 1 2026, 23:40

[опричник Малюта]

В моем Крафте у штатого аккумулятора сильно уменьшилась емкость и пришлось немного доработать прибор. Купил на озоне разъём для китайских аналогов аккумуляторов Макита 21 В, и закрепил его к нижней панели прибора. Для меня удобно получилось, теперь и емкости в разы больше и можно оперативно поменять аккумулятор. У китайских аналогов аккумуляторов Макита 21 В на выходе фактически 19,5 В, прибор работает. Габариты немного увеличились, но для меня некритично. Штатный аккумулятор удалил.

здравствуйте, тоже так хочу, поясните поэтапно...
Что и как для ясности..
Будьте добры..

[Золотая орда]

В моем Крафте у штатого аккумулятора сильно уменьшилась емкость и пришлось немного доработать прибор. Купил на озоне разъём для китайских аналогов аккумуляторов Макита 21 В, и закрепил его к нижней панели прибора. Для меня удобно получилось, теперь и емкости в разы больше и можно оперативно поменять аккумулятор. У китайских аналогов аккумуляторов Макита 21 В на выходе фактически 19,5 В, прибор работает. Габариты немного увеличились, но для меня некритично. Штатный аккумулятор удалил.

Отличное решение, я всегда говорил и пытался убедить разработчиков , а также производителей детекторов, чтоб аккумуляторы должны быть съёмными с быстрой заменой, ML данную технологию применил лишь в GPX6000, или в более ранних детекторах CTX и GPZ.

Сообщение отредактировано Золотая орда: Jan 3 2026, 04:45

[YakovA]

  здравствуйте, тоже так хочу, поясните поэтапно...
Что и как  для ясности..
Будьте добры..

Доработка простая. Разъём для аккумулятора Макита с озона четко прилегает к задней панели прибора. Разобрал прибор и разъём, винтами скрепил заднюю панель прибора с крышкой разъёма, провода от разъёма убрал внутрь разъёма и через общее отверстие в соединенных крышки разъёма и задней панели прибора провел провода внутрь прибора. Откусил провода от штатного аккумулятора и демонтировал его. Соединил провода прибора которые шли к штатному аккумулятору с проводами идущими от разъёма аккумулятора Макита. Паяльника под рукой не было и соединил клеммами wago. Главное + и - не перепутать. Чтобы частично убрать нагрузку с задней панели прибора можно еще скрепить ее с креплением штатного аккумулятора, но я этого не делал.

[опричник Малюта]

А можете фотку сделать, как это в сё выглядит в живую..
И какой акамулятор и разъём..
Или сылку на его 🤔
Чтоб уже не думать и чразу переделать а то тема не моя я не силен в электронике..

[YakovA]

А можете фотку сделать, как это в сё выглядит в живую..
И какой акамулятор и разъём..
Или сылку на его 🤔
Чтоб уже не думать и чразу переделать а то тема не моя я не силен в электронике..

Разъём такой
адаптер для аккумулятора Makita, литиевая батарея 18 В, разъем адаптера для
https://ozon.ru/t/jhtIatb

[YakovA]

Разъём такой
адаптер для аккумулятора Makita, литиевая батарея 18 В, разъем адаптера для
https://ozon.ru/t/jhtIatb

Аккумуляторы 21 В в него тоже подходят.

Сообщение отредактировано YakovA: Jan 4 2026, 09:40

[YakovA]

Аккумулятор у меня 21В, 6 Ач. Просто это минимальный который у меня уже был в наличии от инструмента.

[YakovA]

Фото сейчас нет возможности сделать

[опричник Малюта]

Фото сейчас нет возможности сделать

Ага, принял.
Спасибо🤝

[YakovA]

Будет возможность сделаю фото.

Сообщение отредактировано YakovA: Jan 4 2026, 14:50

[Mr. Stinger]

Разъём такой
адаптер для аккумулятора Makita, литиевая батарея 18 В, разъем адаптера для
https://ozon.ru/t/jhtIatb

Был у меня один человек, у которого была такая переделка Land Craft с разъёмом адаптера. Прибор у него оооочень давнейший. Пришёл к нему "апнутым" через десятые руки. Адаптер с шуриковский АКБ был поставлен на саморезы на верх крышки. АКБ был могучий. Не знаю всех превратностей судьбы, но АКБ с адаптером явно был в один день вырван вместе с кусочками крышки блока управления. На эту же крышку сверху смонтировали две крутилки. Одна была регулятором громкости. Я так понял, что на приборе заменили зумер на динамик. Смысла второй крутилки не удалось понять.
Я это к тому, что нужно аккуратно подойти к вопросу подобного "апгрейда".
