Это всё понятно, интересует конкретный момент, какова разница в мощности излучения одного вида от другого. Может тут и кроется ответ, почему импульсники работают с одной катушкой.

В обоих случаях сигнал периодический.

[ABC]

Я как то думал по поводу имульсников и насчитал что пауза между передачей и приёмом должна быть не более десятков пикосекунд, как вообще работает импульсник если задержка десятки.сотни миллисекунд?

Схема ЛК построена по принципу любого импульсника - усиления и регистрация слабого (приемного) сигнала после мощного зондирующего импульса, с дальнейшей обработкой . Особенность заключается в использовании двух стробов вместо одного. Из первого строба вычитается второй. При определённое расположение второго строба, отностительно первого можно подавить влияние грунта.

[Митя Гайкин]

У импульсника не может ведь быть дискрима?

[scandijinior]

У импульсника не может ведь быть дискрима?

Может. Причем несколько вариантов, как рассматривать экспоненциальный спад (хвост). Можно дифференциально, разбив на участки, можно как затухающую синусоиду.

[ABC]

(Митя Гайкин @ Oct 26 2025, 12:03)
У импульсника не может ведь быть дискрима?

Прочитайтк инструкцию по LAND CRAFT
Там несколько режимов работы с дискриминацией
NORMAL DISCR , AUTO DISCR
возможена инверсия по цели

Турки делают распознавание в глубинниках , но там оно выполнено на " отъепись"

[Mr. Stinger]

Может. Причем несколько вариантов, как рассматривать экспоненциальный спад (хвост). Можно дифференциально, разбив на участки, можно как затухающую синусоиду.

У Land Craft реализован именно первый вариант с разбивкой хвоста. Ранее в теме приводил примеры со скринами осцилографа, как это работает.

[Митя Гайкин]

Может. Причем несколько вариантов, как рассматривать экспоненциальный спад (хвост). Можно дифференциально, разбив на участки, можно как затухающую синусоиду.

Как у ГПХ4500 и т.д так это весьма условная дискриминация,за таким прибором нужен ещё один ВЛФ чтоб разнюхивать цели иначе слава труду

[Mr. Stinger]

Как у ГПХ4500 и т.д так это весьма условная дискриминация,за таким прибором нужен ещё один ВЛФ чтоб разнюхивать цели иначе слава труду

Совсем не как у GPX. Полно на YouTube роликов по Land Craft и его дискриминации. А там уже самостоятельно можно сделать выводы.

[ABC]

QUOTE(Митя Гайкин @ Oct 27 2025, 20:18)
Как у ГПХ4500 и т.д так это весьма условная дискриминация,за таким прибором нужен ещё один ВЛФ чтоб разнюхивать цели иначе слава труду

Предполагаю в каких то случаях монетник по любому будет нужен. Опять же разные случаи и разные монетники . Или вариант градиометр увидит ведерную железяку под любым ж. ковром ,
ежели место небольшое и есть время повозиться .

[ABC]

Для интересующихся маленькими катушками . Можете попробовать бюджетный вариант .
Взять кабель сетевой UPT 5 кат. (можно подобрать из патч корта) 1,8 метра + 10 см на разделку
( без экрана) .Смотать в 4 витка и обмотать изолентой (скотч и др.) Соединить последовательно и вывести через кабель начало и окончание обмотки к разъему. Место соединения вместе с обмоткой
залить в любой формочке эп. Сопротивление обмотки должно близко к 2 Оhm,

[Mr. Stinger]

Для интересующихся маленькими катушками . Можете попробовать  бюджетный вариант .
Взять кабель сетевой  UPT  5 кат. (можно подобрать из патч  корта)  1,8 метра + 10 см на разделку
( без  экрана) .Смотать в  4 витка и обмотать изолентой (скотч и др.)  Соединить  последовательно и вывести через кабель начало и окончание  обмотки к разъему. Место соединения вместе с обмоткой
залить в  любой формочке эп.  Сопротивление  обмотки должно близко к 2 Оhm,

Спешу внести корректировку в данный совет:
2 Ом, слишком много. Должно быть не больше 1 Ом, а лучше всего 0,5-0,6 Ом. Работать будет такой датчик, но не с максимальной глубиной (я думаю, что она и не нужна под задачи мелкого размера).

[ABC]

Обычно нагрузки в выходных каскадах не менее 1 Ома , в противном случая есть возможность
полевику войти в лавину перегреться и вылететь. В некоторых схемах делается когда катушки
меньше 1 Ома но выход на катушку блокируется сопрухами. По глубине сравнивать не с чем ,
тут уже сам кто решает есть левая бюджетка или ее нет . Конечно снайперка VLF c хорошим прибором
вытащит монетос из под гвоздей , но есть случаи когда может надо пройти прибором ЛК.

Сообщение отредактировано ABC: Dec 13 2025, 23:03

[ABC]

Добавлю ,по 8 " концов " с 2 х сторон создает возможность для согласования с выходом прибора путем подбора сопротивления , при // включении вырастет добротность катушки ,
на работе это особо не отразится .
Практически такую я не делал , но менее 1 ома предполагаю не надо (не учитывая кабель подключения) . А так надо посмотреть стоит сопруха в шлейфе выхода , если есть можно и до 0,5
У турок и в наших некоторых схемах установлены.

[asgo]

У Land Craft реализован именно первый вариант с разбивкой хвоста. Ранее в теме приводил примеры со скринами осцилографа, как это работает.

Ткните ссылочкой на картинки, плз

[Золотая орда]

Ткните ссылочкой на картинки, плз

Интересно посмотреть скрины покозалей осциллографа.
Ждём ссылки.

[Mr. Stinger]

Интересно посмотреть скрины покозалей осциллографа.
Ждём ссылки.

Осцилографы разбивки отклика в этой теме уже приводились!

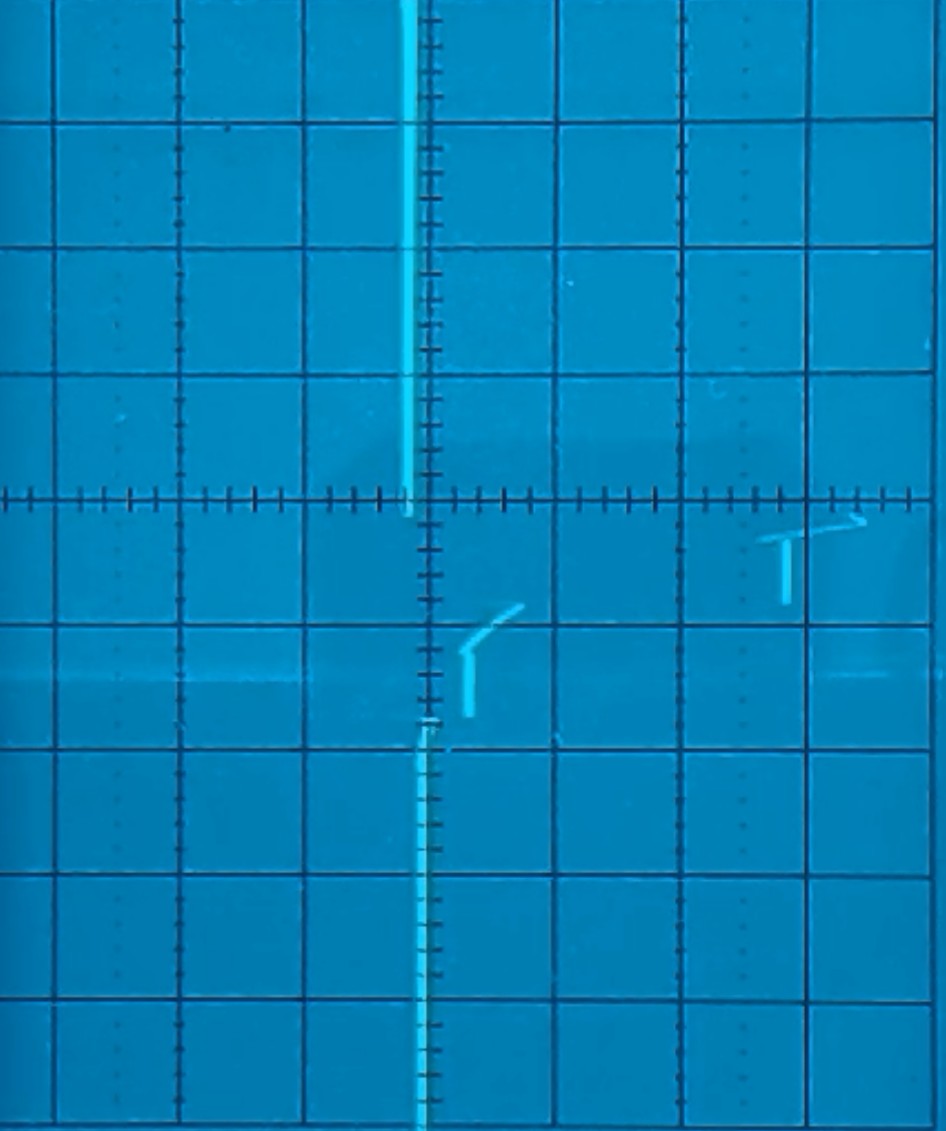

Ну и дело ещё в том, что скрины не дают полной картины. Их нужно рассматривать в динамике. Сюда видео не скинуть, чтобы это показать. Анализом затухания сигнала в разбивке хвоста занимается процессор. Если лень мотать тему, то вот скрин разбивки:

Сообщение отредактировано Mr. Stinger: Dec 19 2025, 20:59

Вложенные эскизы изображений

[sunseeker]

Осцилографы разбивки отклика в этой теме уже приводились!
Ну и дело ещё в том, что скрины не дают полной картины. Их нужно рассматривать в динамике. Сюда видео не скинуть, чтобы это показать. Анализом затухания сигнала в разбивке хвоста занимается процессор. Если лень мотать тему, то вот скрин разбивки:

Практически картинка из патента Джона Эрли

[Mr. Stinger]

Практически картинка из патента Джона Эрли

Можно ссылочку на патент, плз?

[sunseeker]

Можно ссылочку на патент, плз?

Поищите сами
Hybrid induction balance/pulse induction metal detector
John L Earle

[Mr. Stinger]

Поищите сами
Hybrid induction balance/pulse induction metal detector
John L Earle

Спасибо! Глянул. Что касается осцилографов, то они лишь самые отдаленные сходства имеют. Куда интереснее сам патент почитать. Особенно возможные вариации.
