Ремонт МД

[Скрепа]

Скрепа вечер добрый,у меня к Вам вопрос.Судя по количеству АКБ 3шт.должно получиться больше 6000 МАч.На сколько интересно они проработают по времени?,а у DFX я знаю аппетит хороший?.

Добрый и Вам. Я только готовлюсь к сезону, узнаю после полевых испытаний, Владимир ЯВА в теме, это его разработка, я только повторил с небольшими отступлениями. Возможно он он ответит на этот вопрос. Сам думаю так, имея двойной комплект 18650 аккумуляторов для клюшки, плюс в 2-х на лобных фонарях еще по 3 шт. 650-х., можно не думать о питании.

[Radiomans]

Будет часов 20 бесперерывной работы.

[Скрепа]

Radiomans, спасибо.
Эх, раньше бы такие возможности. Я, 5 лет пробегал с гелевым ак. на проводах, пока не спалил прибор, затем 4 года он прождал, пока мастер найдется. Итог радует, и м.д починили и с питанием все устаканилось, 20 часов от 3-х элементов-это более чем я мог желать.

[Polus]

Предохранитель самовостанавлиемый?

[Radiomans]

На фото видно что обычный, в стандартном чёрном держателе. Совет - приклейте пластырем в пустое место 1-2 запасных предохранителя, чтобы если что, они всегда были под рукой.

[Скрепа]

На фото видно что обычный, в стандартном чёрном держателе. Совет - приклейте пластырем в пустое место 1-2 запасных предохранителя, чтобы если что, они всегда были под рукой.

Спасибо, в аптечку в машину 5шт кинул, поди не пригодятся, буду уже повнимательней. Иногда в голове сирена-не правильно делаешь, а руки уже сделали, редко конечно так, но метко

[AlexVolsk]

Просьба подсказать параметры динамика Garrett AT Pro (AT Gold), какое сопротивление и мощность.
Спасибо.

[auks]

Параметры-диаметр 45мм
Сопротивление 16 Ом
2ват

[AlexVolsk]

Добрый день, еще раз обращаюсь за подсказкой по Garret AT Pro. Если не ошибаюсь...на прилагаемой картинке обозначил резонансные конденсаторы, почему их два после ключей. Дело в том, что схемы нет. А для самодельно изготавливаемой катушки необходимо найти точку подключения осциллографа для настройки катушки в резонанс. Лак не снимал, если есть номиналы конденсаторов, просьба поделиться параметрами.
Картинку прилагаю:

Спасибо.

[polishew]

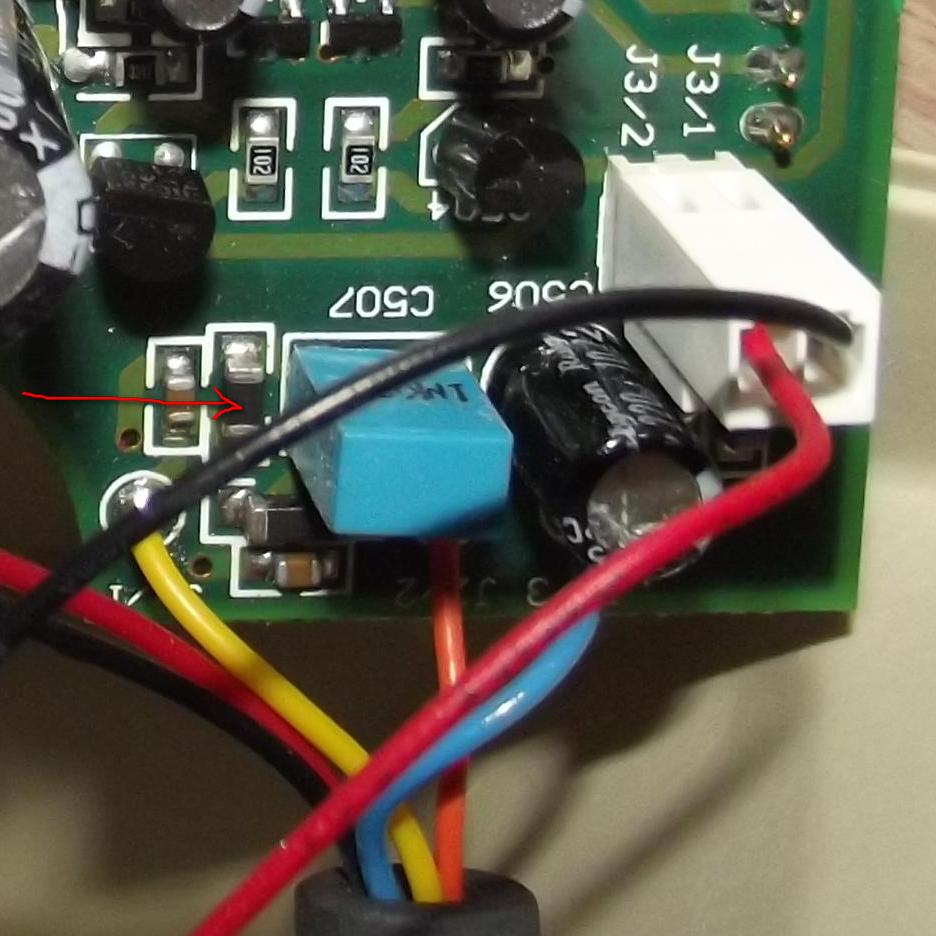

Здравствуйте! Прошу помощи по моему вопросу.на фото стрелкой обозначен я так понял предохранитель?не подскажете где такой можно найти или чем заменить?Это часть платы питания эксплорера.Просто звук в динамике есть а при подключении наушников тишина.

Сообщение отредактировано polishew: Mar 16 2016, 18:26

Вложенные эскизы изображений

[петручон]

Добрый вечер,не могу написать Вам в личку,возможен ли ремонт катушки нел торнадо от аси евро?

[Vladimir ЯВА]

Комрады - все вопросы в эл.почту : java1955@yandex.ru
И о текущем : Как ни противно всем экспотраководам напоминать про элементарные вещи , НО - попробую :
1- Штангу перевернуть и складывать так что бы НЕ ЛОМАТЬ провод катушки , внутреннюю кромку "захода провода в штангу " закруглить , что бы не царапать провод !

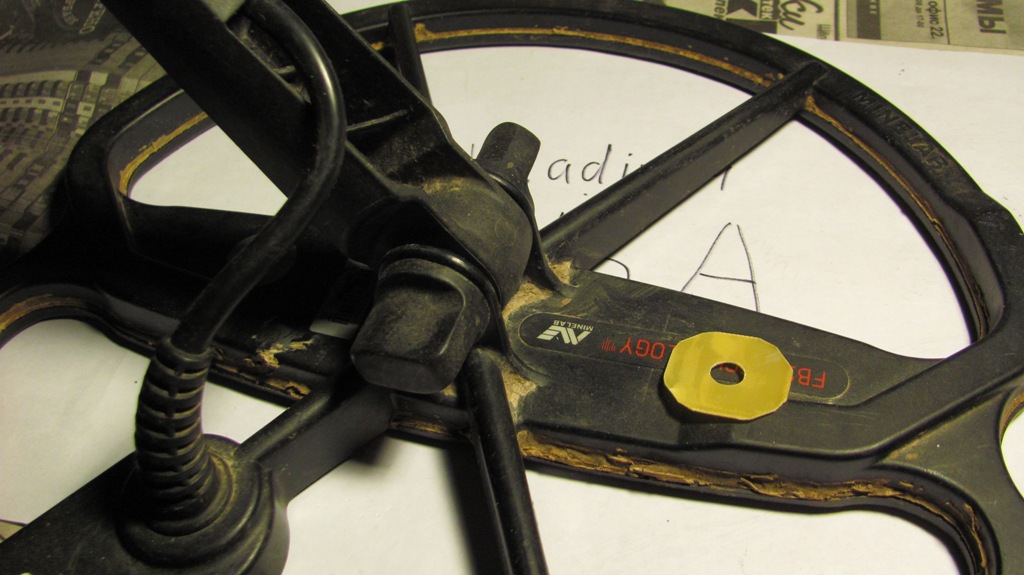

2- Если резинки подизносились - посмотреть с какой стороны идёт больше выработка ушка - подсунуть туда шайбу из стеклотекстолита (расслоить любой что есть под рукой, толщина пр. 0,5-0,8 мм )

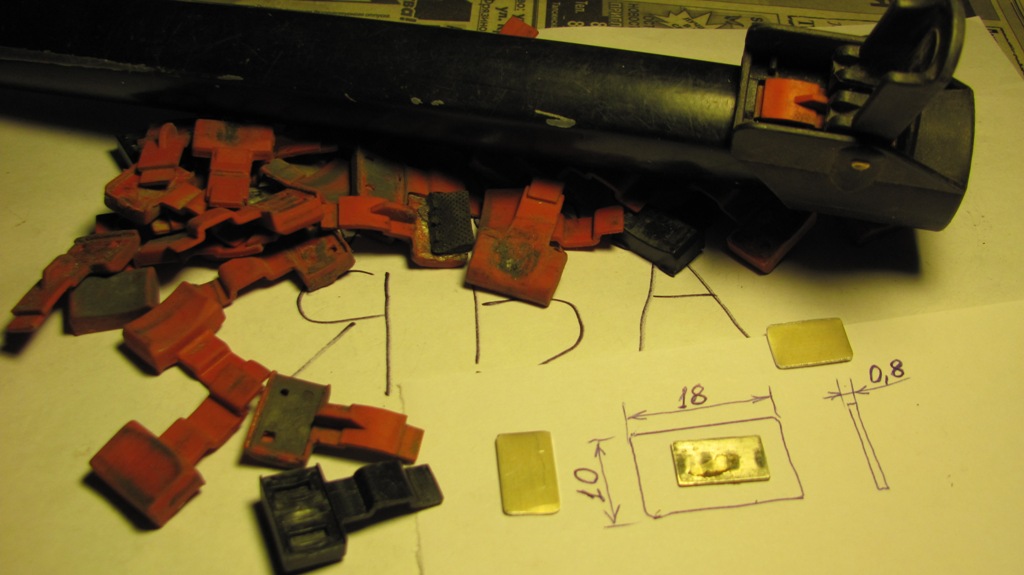

3- Все (ДВА) фиксатора проверить на наличие металлической пластины , если нет - выбить штифт и прикрепить к резинке , можно просто скочем сверху облепить и ничего не клеить - бесполезно - отлетит .

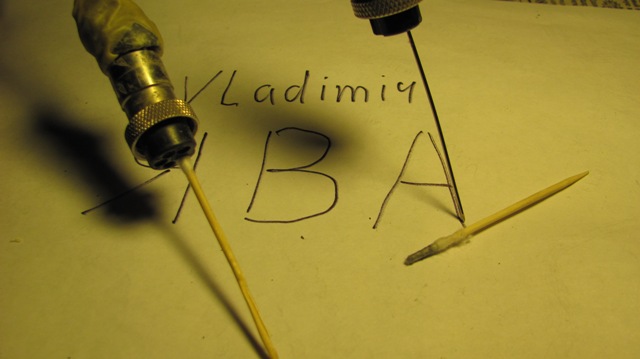

4- тшательно промыть спиртом внутреннюю часть каждого гнезда (на фото )- обратите внимания какая грязная вата на зубочистке . Подожмите половинки контакта в центр иголкой ОСТОРОЖНО ( корпус разьёма не ломать ) .

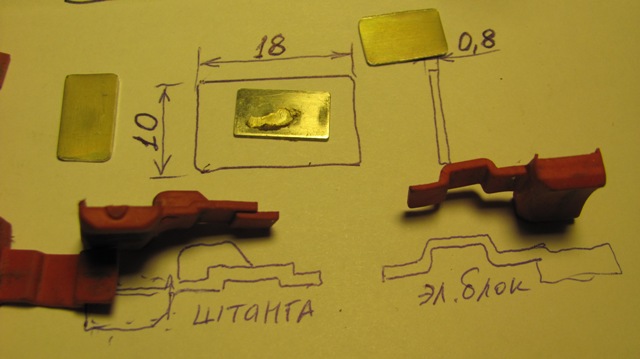

Размеры пластинки указаны ... из жёсткого дюраля ( АМГ, АМЦ ...)
СДЕЛАЙТЕ ЭТО КОМРАДЫ - сэкономьте себе НЕРВЫ на копе , открытие сезона "на носу "!!!
ЗЫ. Не надо герметиком ( и тем более чем то типа эпоксидки) приклеивать защиту к катушке - пыль, грязь всё равно проникают в полость и при намокании дают ЛОЖНЯК .
Лучше каждый раз после или во время похода снять , помыть , высушить !
По разьёмам , шайбе из стеклотекстолита и защите перечисленное применимо и для других МД!
Скрепа ! Потребление DFX c катушкой и звуком --- 80-100 мА (Vбат = 12,6 V)
При ёмкости 18650 пр. до 3500 мАh и разряде до одной трети ёмкости ЛЕГКО посчитать . В реальности у меня одного заряженного комплекта хватало на полных - ТРИ дня! Зарядка в машине , второй комплект на готове ... обкопаетесь , как жена скажет - можешь ВАЩЩЩЩЕ не возвращаться домой

Сообщение отредактировано Vladimir ЯВА: Mar 16 2016, 21:31

Вложенные эскизы изображений

[Fil721]

Здравствуйте! Прошу помощи по моему вопросу.на фото стрелкой обозначен я так понял предохранитель?не подскажете где такой можно найти или чем заменить?Это часть платы питания эксплорера.Просто звук в динамике есть а при подключении наушников тишина.

на индуктивность больше похожа

[polishew]

была похожа теперь в "обрыве" .

[polishew]

Проблему решил.Спасибо Владимиру.

[Radiomans]

была похожа теперь в "обрыве" .

Странно, дроссели редко выходят из строя. Замкните проволочкой, если ничего похожего нет.

[auks]

Добрый день, еще раз обращаюсь за подсказкой по Garret AT Pro.  Если не ошибаюсь...на прилагаемой картинке обозначил резонансные конденсаторы, почему их два после ключей. Дело в том, что схемы нет. А для самодельно изготавливаемой катушки необходимо найти точку подключения осциллографа для настройки катушки в резонанс. Лак не снимал, если есть номиналы конденсаторов, просьба поделиться параметрами.
Картинку прилагаю:

Спасибо.

Схема по питанию и приёмопередающий тракт схожи с АСЕ250. Различия лишь в процессоре,частотах,обработке сигналов и звук реализован по иному. Может эта инфа вам поможет!

[AlexVolsk]

....уже не актуально, но спасибо за ответ (различия есть, схемотехника похожа), передающую катушку намотал, подогнал под частоту и увязал(оказалось все гораздо проще-резонанс подбирать не надо, меняешь кол-во витков, получаешь нужную частоту резонанса), соотношение сторон 4:6 , для наименьшего искажения электромагнитного поля. Форма катушки-эллипс. Дело за приемной катушкой, но это завтра.

Сообщение отредактировано AlexVolsk: Mar 16 2016, 23:50

[Djeki Chan]

Всем доброго времени суток.Уважаемые форумчане подскажите пожалуйста как тему с АКБ блоком для DFX от Владимира найти.

[Djeki Chan]

Не могу в инете найти комплект чехлов на DFX, нет все отвечают и не будет, может кто слышал или знает где приобрести.
Спасибо большое.
